    Waldi_06 Stały bywalec

    Waldi_06

    Opublikowano
    • Autor
    Opublikowano

    generator najlepiej taki:

    o wartości 22.xxx, lub 24.xxx



    mogę poratować filtrem DF i przetwornikami

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×

    [email protected]

    Odnośnik do komentarza
    Udostępnij na innych stronach
    Luiis Kompan

    Luiis

    Opublikowano
    Opublikowano

    Cześć lt1964-5, lt1761-5 już są dostępne tme

    Rzeczywiście już są, wyszukiwałem ze szczegółami, a trzeba bylo bardziej "ogólnie"..;)

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    Rick Entuzjasta

    Rick

    Opublikowano
    Opublikowano

    Waldek już mnie uprzedził :).

    Ja zastosowałem elementy wg poniższego wykazu.



    Numerki z mousera:



    Generatory do wyboru

    - CCHD-957-25-22.5792

    - CCHD-957-25-24.576

    kwarc:

    - ECS-120-8-30B-CKM

    polimery:

    - PLF1A470MDL4TD

    -RNS1E100MDS1JT

    - RR71A101MDN1

    elektrolity "duże"

    - MAL215056222E3



    reszta w zasadzie w jednym miejscu, w moim przypadku w TME.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    Waldi_06 Stały bywalec

    Waldi_06

    Opublikowano
    • Autor
    Opublikowano

    Koledzy

    Podczas montażu mikroprzełaczników proszę pamietać aby strona oznaczona ON była wlutowana od strony zasilania. Wówczas będzie prawidłowo oznaczone tożsamość ON=High, OFF=Low,

    W razie montażu niezgodnego musicie pamiętać że to będzie odwrotnie.

    Na pcb zbrakło opisu przy przełacznikach.

    Ilość ustawień jest zmniejszona , ale dla nieczytających dataszetów może byc niejaki problem tuż po złożeniu.



    Po drugie

    Stosujcie najlepsze zegary na jakie was stać.

    Pytajcie Luisa czy ma jeszcze x03 bo warto go stosować zwłaszcza po modyfikacjach i z kwarcem Omigu.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×

    [email protected]

    Odnośnik do komentarza
    Udostępnij na innych stronach
    bomarek Entuzjasta

    bomarek

    Opublikowano
    Opublikowano (edytowane)

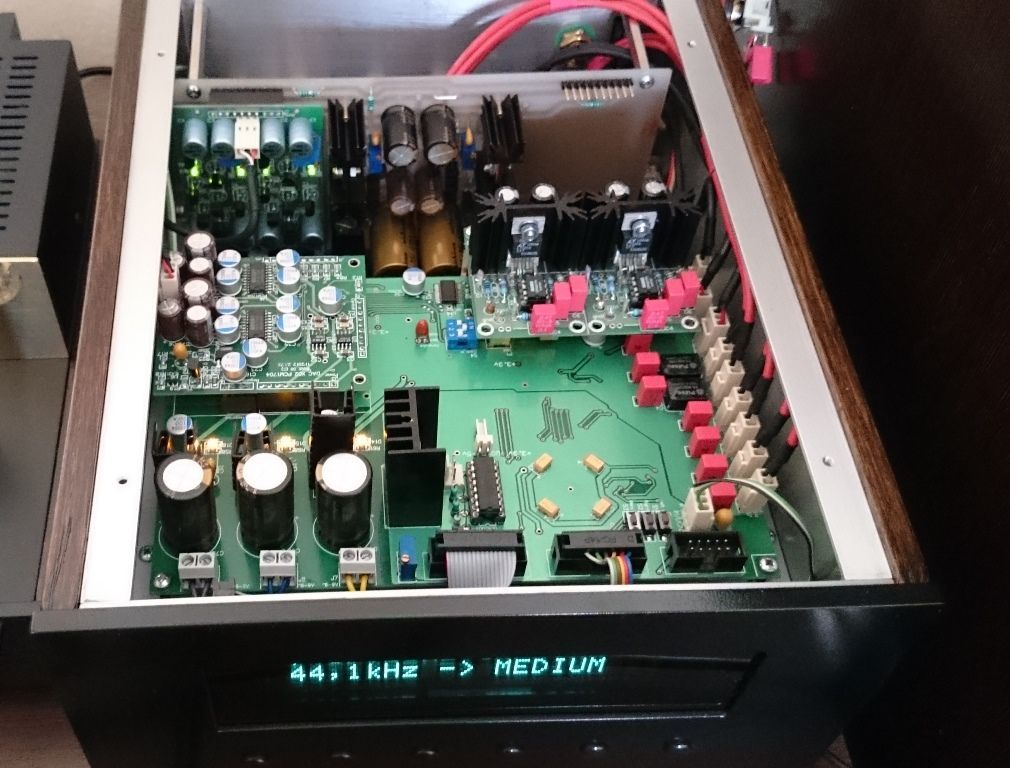

    To ja nie wiem czy mam dobrze wlutowane mikroprzełączniki, przełącznik wejść i zegara na pewno są wlutowane prawidłowo a pozostałe to muszę sprawdzić jakie stan jest w pozycji "on".

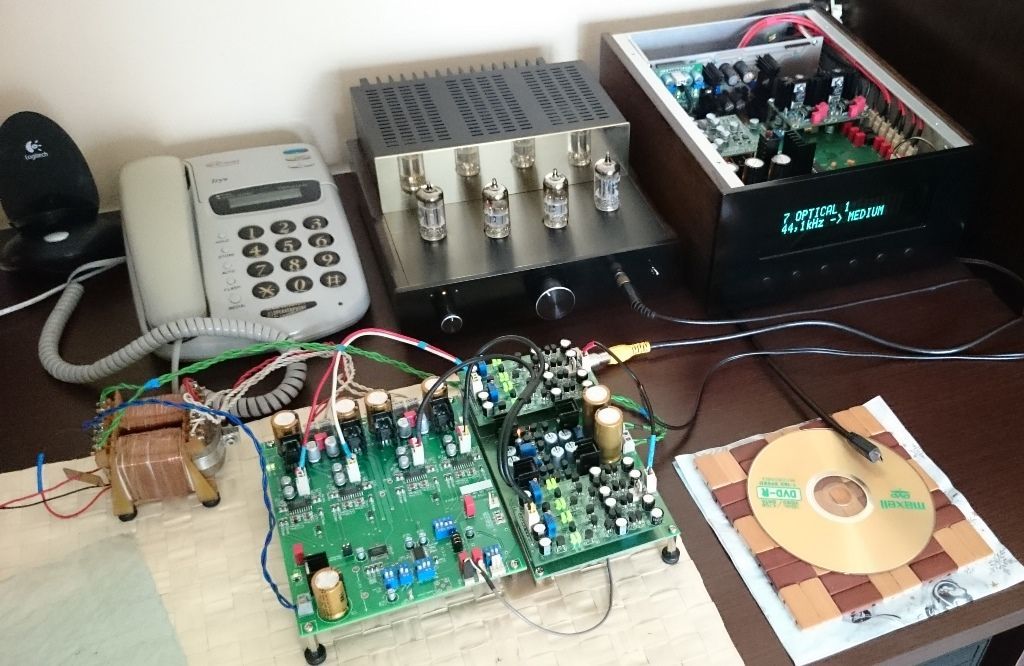

    Ale to na razie zrobię za chwilę na razie słucham, mam możliwość porównania te same przetworniki z X_em. Ten nowy gra bardziej wyraziście od X_a, jest więcej szczegółów.

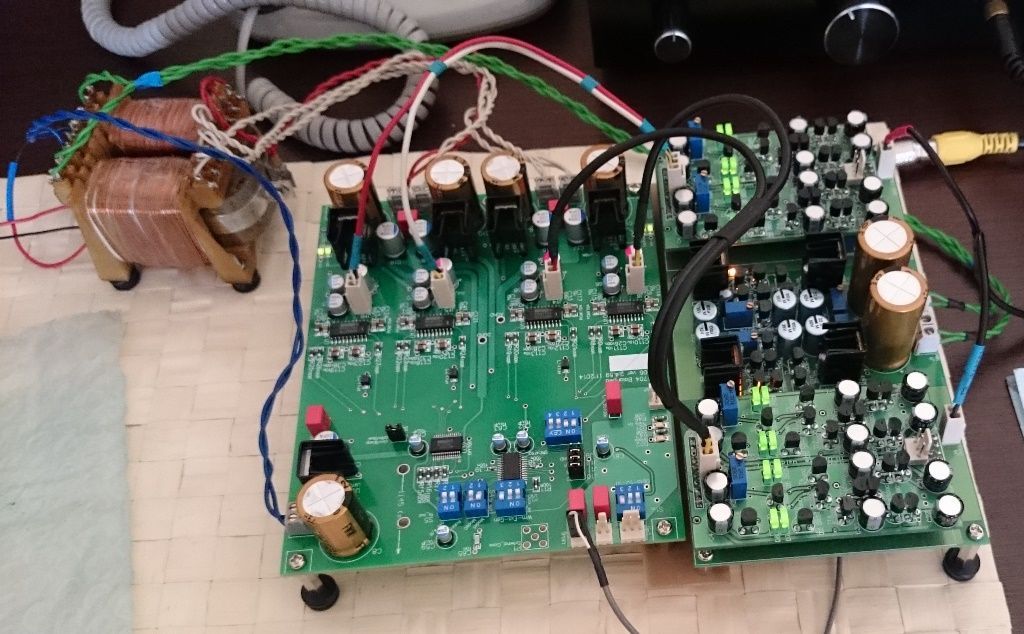

    Analogówka jaka jest taka widać na zdjęciu, nic "lepszego" nie mam :-).



    Ale żeby posłuchać musiałem na szybko zrobić nową płytkę matkę analogową do X_a "biurkowego". Układ zasilania jak w oryginale ale udało się mi tak zaprojektować pcb, że mam tylko jedna zworę.



    Zastanawiam się jeszcze czy nie wymienić kondensatorów przy PCM1704, tych o wartosci 47uF i 100uF. Teraz mam wstawione polimery a w X_e Elny Simlic II.



    Ale powiem wam jedno, nie żałuję kasy wydanych na ten DAC, warto :-)



    Koledzy

    Podczas montażu mikroprzełaczników proszę pamietać aby strona oznaczona ON była wlutowana od strony zasilania. Wówczas będzie prawidłowo oznaczone tożsamość ON=High, OFF=Low,



    Mam wlutowane mikroprzełączniki tak jak na zdjęciu i w pozycji "on" mam stan "H", sprawdziłem miernikiem.

    W pozycji "on" mam na pinach napięcie 3,3V.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )




    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane przez bomarek
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    Waldi_06 Stały bywalec

    Waldi_06

    Opublikowano
    • Autor
    Opublikowano

    S7 masz odwrotnie - ale to ma znaczenie czysto poglądowe - dla szybkiej orientacji.

    I tylko tyle. Trochę źle poprzednio napisałem.

    Bez względu jak się wlutuje przełacznik jest on zwarty, lub rozwarty, czyli w obie strony jego działanie jest poprawne.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×

    [email protected]

    Odnośnik do komentarza
    Udostępnij na innych stronach
    Waldi_06 Stały bywalec

    Waldi_06

    Opublikowano
    • Autor
    Opublikowano

    poniżej link do poradnika lutowania SMD,

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    coprawda istnieje lepszy sposób na odessanie nadmiaru lutu z układów scalonych ale to tez znajdę



    inny nauczyciel pokazuje tak:

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×

    [email protected]

    Odnośnik do komentarza
    Udostępnij na innych stronach
    cypher Kompan

    cypher

    Opublikowano
    Opublikowano

    Panowie, jak sprawdzić czy PCM-ka jest sprawna ?

    Zasilanie na pinach 20 i 11 oraz 4 i 6 jest ..



    Na rezystorze konwersji 47R przy sygnale 1kHz/0dB nie mam żadnego napięcia ;-(



    Artur

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    Waldi_06 Stały bywalec

    Waldi_06

    Opublikowano
    • Autor
    Opublikowano (edytowane)

    a jakie sygnały są na DATA, LRCK, i BCk ?



    tzn napięcia i częstotliwości?

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane przez Waldi_06
    Lubię to Lubię to ×

    [email protected]

    Odnośnik do komentarza
    Udostępnij na innych stronach
    cypher Kompan

    cypher

    Opublikowano
    Opublikowano

    a jakie sygnały są na DATA, LRCK, i BCk ?



    tzn napięcia i częstotliwości?



    Hej,

    Jak wypisuję głupoty sorry..



    DATA - brak napięcia i częstotliwości

    BCLK - ok 630 kHz / 1,632 V DC

    WCLK - ok 9,7 kHz / 2,482 V DC



    Pomiar z włączonym DAC-em do napięcia, transport podaje sygnał SPDIF ale bez sygnału audio.



    Wszystkie napięcia dla cześć analogowej oraz cyfrowej są prawidłowe



    Artur

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    cypher Kompan

    cypher

    Opublikowano
    Opublikowano

    Hej,

    Jak wypisuję głupoty sorry..



    DATA - brak napięcia i częstotliwości

    BCLK - ok 630 kHz / 1,632 V DC

    WCLK - ok 9,7 kHz / 2,482 V DC



    Pomiar z włączonym DAC-em do napięcia, transport podaje sygnał SPDIF ale bez sygnału audio.



    Wszystkie napięcia dla cześć analogowej oraz cyfrowej są prawidłowe



    Artur



    Problem rozwiązany SPDIF nie podawał danych ..



    Artur

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    skos13 Rekrut

    skos13

    Opublikowano
    Opublikowano

    Panowie,

    czy LT 1761-5/ 1964-5 można zastosować w wersji regulowanej, czy tylko nieregulowanej?



    Zostało mi sporo części typu oporniki i kondy. Może warto zrobić jakąś giełdę i wymianę części?



    pozdrawiam

    Sławek

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    MARER Kompan

    MARER

    Opublikowano
    Opublikowano



    Zostało mi sporo części typu oporniki i kondy. Może warto zrobić jakąś giełdę i wymianę części?





    Ale przecież jest od tego jest zakładka RÓŻNE KOSTKI DO WZIĘCIA ...rób listę przedmiotów i pewnie chętni się znajdą na kupno/zamianę

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    baxteros Poszukiwacz

    baxteros

    Opublikowano
    Opublikowano (edytowane)

    Pytanie troszkę off-topic:

    Panowie z jakiego przewodu wykonujecie wewnętrze połączenia analogówka –> gniazda XLR.

    Poszukuję jakiegoś sprawdzonego przewodu do kupienia za rozsądne pieniądze.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane przez baxteros
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    Calyer Poszukiwacz

    Calyer

    Opublikowano
    Opublikowano

    Czy może być coś lepszego ?

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    gabler Entuzjasta

    gabler

    Opublikowano
    Opublikowano

    Koledzy jakie macie doświadczenie z rodzajem kondensatora w torze SPDIF,ponoć silver mica się dobrze sprawdza,jakieś inne propozycje

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    baxteros Poszukiwacz

    baxteros

    Opublikowano
    Opublikowano

    Czy może być coś lepszego ?

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    W takie rzeczy kiedyś się bawiłem pewnie, że są dobre. Ale teraz poszukuję konkretnego rozwiązania bez dłubaniny, i 3 żyły chcę mieć w jednej izolacji.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    Calyer Poszukiwacz

    Calyer

    Opublikowano
    Opublikowano

    ...teraz poszukuję konkretnego rozwiązania bez dłubaniny...



    Więcej dłubaniny to akurat będziesz miał ze zdjęciem izolacji z 6 końcówek przewodu , niż z włożeniem 3 drucików do rurek teflonowych.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    maxrider Współtwórca

    maxrider

    Opublikowano
    Opublikowano

    Miałby ktoś może odsprzedać dławiki 47uH?

    Niestety nie mogę się doczekać na dostawę z tme.

    W razie co priv.

    Pozdrawiam

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    • Lubię to 1
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    maxrider Współtwórca

    maxrider

    Opublikowano
    Opublikowano

    Jeszcze prosiłbym o objaśnienie nóżek kwarców albo zdjęcie jak mają być prawidłowo lutowanie dla 12mhz napisy w pozycji normalnej to mamy u góry nożkę 1 i 3 ? A dla generatora Vdd i out ?

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    cypher Kompan

    cypher

    Opublikowano
    Opublikowano

    Hej,

    Dwa pytanka:



    1) Dlaczego na wejściu SPDIF jest kondensator - jaką rolę on pełni w sygnale cyfrowym i czy musi on w ogóle jest tam niezbędny ?



    2) Czy w przypadku połączenie SPDIF złączem BNC oraz kablem koncentrycznym 75R czy rezystor 75R jest potrzebny ?



    Artur

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    Waldi_06 Stały bywalec

    Waldi_06

    Opublikowano
    • Autor
    Opublikowano

    Koledzy jakie macie doświadczenie z rodzajem kondensatora w torze SPDIF,ponoć silver mica się dobrze sprawdza,jakieś inne propozycje

    nie zauważyłem żadnych różnic,

    ale dla dobrego samopoczucia najlepszy bedzie MKP 100n dostępny w tme, jest szerszy niż MKS



    Miałby ktoś może odsprzedać dławiki 47uH?

    wstaw co masz na mały prąd,

    odbiornik TORX zużywa mało prądu, więc dławik szybko znajdziesz na mały prąd,



    Jeszcze prosiłbym o objaśnienie nóżek kwarców albo zdjęcie jak mają być prawidłowo lutowanie dla 12mhz napisy w pozycji normalnej to mamy u góry nożkę 1 i 3 ? A dla generatora Vdd i out ?

    ZAWSZE szukaj dataszeta !

    kwarc można przylutować na przemiennie - po jednej przekątnej są nóżki masy, po drugiej przekątnej wyprowadzenia kwarcu.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×

    [email protected]

    Odnośnik do komentarza
    Udostępnij na innych stronach
    Waldi_06 Stały bywalec

    Waldi_06

    Opublikowano
    • Autor
    Opublikowano

    natomiast do zakupionego przez siebie generatora musisz mieć data szeta,

    chociaż te z którymi się spotkałem są takie same - kropka to jedynka, która od spodu ma ścięty narożnik.

    mały generator lutuje się niejako w poprzek obrysu, dlatego że obrys jes do dużego CCHD.



    1) Dlaczego na wejściu SPDIF jest kondensator - jaką rolę on pełni w sygnale cyfrowym i czy musi on w ogóle jest tam niezbędny ?

    separuje składową stałą oraz filtruje wszystko co poniżej sygnału użytecznego



    2) Czy w przypadku połączenie SPDIF złączem BNC oraz kablem koncentrycznym 75R czy rezystor 75R jest potrzebny ?

    rezystor 75 om jest rezystorem terminującym, ma bardzo duże znaczenie, ogólnie chodzi o zjawiska falowe zachodzące podczas transmisji.

    w przybliżeniu sygnał zachowuje się jak fala wody a rezystor ma spowodować abyu jak najmniej wody odbiło się od odbiornika, sygnały wysokich częstotliwości nie zachowują się prąd stały a jak woda w rurze, lub balii,

    sorki z ataka analogię - ale na proste pytanie - obrazkowa odpowiedź.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    • Lubię to 1
    Lubię to Lubię to ×

    [email protected]

    Odnośnik do komentarza
    Udostępnij na innych stronach
  • Pokaż nowe odpowiedzi

    • Dołącz do dyskusji

    Możesz dodać zawartość już teraz a zarejestrować się później. Jeśli posiadasz już konto, zaloguj się aby dodać zawartość za jego pomocą.
    Uwaga: Twój wpis zanim będzie widoczny, będzie wymagał zatwierdzenia moderatora.

    Gość
    Dodaj odpowiedź do tematu...

    ×   Wklejono zawartość z formatowaniem.   Przywróć formatowanie

      Dozwolonych jest tylko 75 emoji.

    ×   Odnośnik został automatycznie osadzony.   Przywróć wyświetlanie jako odnośnik

    ×   Przywrócono poprzednią zawartość.   Wyczyść edytor

    ×   Nie możesz bezpośrednio wkleić grafiki. Dodaj lub załącz grafiki z adresu URL.

    ×
     Udostępnij

    Tematy

    • Ostatnio przeglądający   0 użytkowników

      • Brak zarejestrowanych użytkowników przeglądających tę stronę.
    ×
    ×
    • Dodaj nową pozycję...


    Wykryto oprogramowanie blokujące typu AdBlock!


    Nasza strona utrzymuje się dzięki wyświetlanym reklamom.
    Reklamy są związane tematycznie ze stroną i nie są uciążliwe.

    Nie przeszkadzają podczas czytania oraz nie wymagają dodatkowych akcji aby je zamykać.



    Prosimy wyłącz rozszerzenie AdBlock lub oprogramowanie blokujące, podczas przeglądania strony.

    Zarejestrowani użytkownicy + mogą wyłączyć ten komunikat.

    Ok, wyłączyłem
    Nie chcę
