Jeśli ktoś jeszcze tęskni za tym projektem, to mam do sprzedania DAC-a z tego tematu. Więcej w ogłoszeniach i na priv.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[krzysieks_2007]

Temat pewnie już był w wielu wątkach.

DF1706 czy DF1704 mam oba ale który walutować. może ma ktoś doświadczenie w tym temacie.Stabilizatory do obu też mam pod ręką.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Waldi_06]

Ponoć DF1704 gra lepiej.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[krzysieks_2007]

Bardzo proszę o instrukcję jak wyregulować analog:)



Dać gra świetnie, przez I2S jest jeszcze bardziej detalicznie.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[trebor_m]

Bardzo proszę o instrukcję jak wyregulować analog:)



Dać gra świetnie, przez I2S jest jeszcze bardziej detalicznie.

Strona 42 tego wątku - wpis Tomka 1685 - mi pomógł :)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 12 Marca 2018 przez trebor_m

[krzysieks_2007]

Dzięki już się za to biorę.



Strona 42 tego wątku - wpis Tomka 1685 - mi pomógł :)





Dzięki.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[bikerbo]

Można uruchomić analogówkę bez DACa z wejściami podłączonymi do masy? (bezpośrednio/rezystorem?)



Z tego co rozumiem jak wyjścia PCM1704 są prądowe to nie mają offsetu DC na wyjściu i można brak sygnału traktować jako masę? Chyba, że coś pomijam istotnego...

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Muzg]

Ja do testowania konwerterów I/V symuluje wyjście z DACa rezystorem np. 1k. Taki 1k do masy powinien symulować DACa z impedancją wyjściową 1k i zerowym offsetem prądowym/napięciowym. Dodatkowo podając np. sygnał z generatora 1,05V przez taki 1k symulujemy 1mA sygnału (1,05V bo mamy 50R generatora i 1k rezystor).

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[bikerbo]

symuluje wyjście z DACa rezystorem np. 1k



Dziękuję :)

W takim razie będę mógł sobie uruchomić analogówkę jak tylko dostanę 2SK389 czyli pewnie za kilka dni, bo na płytkę DAC jeszcze muszę trochę poczekać.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Waldi_06]

jak podłączysz wejście do masy to uzyskasz pewien ofset,

ja tak robiłem i nigdy się nic nie wydarzyło

ale to co pisze Muzg jest poprawne i tylko tak należy postępować.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[bikerbo]

jak podłączysz wejście do masy to uzyskasz pewien ofset,

ja tak robiłem i nigdy się nic nie wydarzyło

ale to co pisze Muzg jest poprawne i tylko tak należy postępować.

Zrobię dokładnie tak jak kolega Muzg napisał i poustawiam sobie wstępnie offset i bias, popatrzę na oscyloskopie co wypluwa analogówka.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[krzysieks_2007]

Czy trafo 2x18V(akurat mam takie w wersji audio pod ręką) mogę podłączyć pod analogówkę?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[bikerbo]

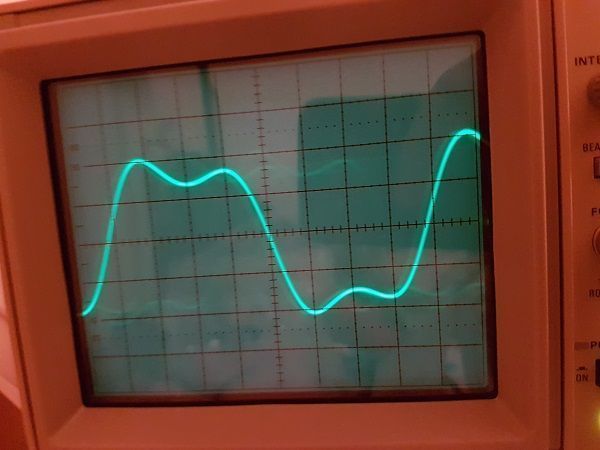

Wrzucam dla ciekawskich porównanie jak wygląda 24.576 MHz z Crysteka CCHD-957 a jak wyplute z WM8804.

Przebiegi są zapewne trochę przekłamane, bo mam oscyloskop tylko do 50 MHz ale widać sporą różnicę.



Crystek:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Wolfson:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Waldi_06]

Czy trafo 2x18V(akurat mam takie w wersji audio pod ręką) mogę podłączyć pod analogówkę?

Będzie nieco za gorąco.

Podłącz i obserwuj temperaturę.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[krzysieks_2007]

Będzie nieco za gorąco.

Podłącz i obserwuj temperaturę.

Ostatecznie podłączyłem trafo 2x16v i już jest dość gorąco ok 75 stopni.



Zamiast stabilizatorów 6v dałem dyskretne od Muzga i jest bardzo ciekawie.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 18 Marca 2018 przez krzysieks_2007

[Waldi_06]

i już jest dość gorąco ok 75 stopni.

Załozyłeś jakieś chłodzenie?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Muzg]

Wrzucam dla ciekawskich porównanie jak wygląda 24.576 MHz z Crysteka CCHD-957 a jak wyplute z WM8804.

Przebiegi są zapewne trochę przekłamane, bo mam oscyloskop tylko do 50 MHz ale widać sporą różnicę.



Crystek:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Wolfson:



50MHz to zdecydowanie za mało aby porównywać kształt przebiegów bardziej złożonych niż sinusoidalne. Nie wiem jakie jest realne pasmo Twojego oscyloskopu, ale zauważ, że gdyby dla 50MHz było -3dB to już drugą harmoniczną miałbyś o zakłamanej amplitudzie. Druga sprawa to sonda jakiej używasz - jej pojemność, sposób pomiaru.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[krzysieks_2007]

Radiatory oczywiście założyłem.Może dać trafo 14V(bo też mam takie w wersji audio)?



Stabilizatory na płytce DAC od kolegi Muzg. Ujemne grzeją się trochę bardziej do 55 stopni ale to nie problem.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Nakamichi]

Radiatory oczywiście założyłem.Może dać trafo 14V(bo też mam takie w wersji audio)?



Stabilizatory na płytce DAC od kolegi Muzg. Ujemne grzeją się trochę bardziej do 55 stopni ale to nie problem.



Nie specjalnie rozumiem sens tych zabiegów , to co pokazujesz to jest PRE stabilizacja , a zasadniczy stabilizator dla przetworników znajduje się w bezpośredniej bliskości kostek PCM . Tu chyba bez problemu może pracować trafko z 2x9 do 12 V. Nie wiem jaki jest wymagany spadek na tych dyskretnych stabilizatorach , ale nie sądzę aby miał być większy niż 2 - 3 V .

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[krzysieks_2007]

Tak.

Trafo, o które pytałem ma być do płytki analogowej.



Foto jest poza tematem i faktycznie to PRE stabilizacja na płytce przetwornika.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Nakamichi]

Foto jest poza tematem i faktycznie to PRE stabilizacja na płytce przetwornika.



To nadal słabo rozumiem kierunek tych zmian , mam nadzieję , ze odpowiedzią jest uzyskany dźwięk , natomiast technicznie znaczący wpływ powinien mieć stabilizator finalny . Chyba tak samo widział to projektant tego DACa .

Tak.

Trafo, o które pytałem ma być do płytki analogowej.





To co pokazałeś , to też jest zasilanie części analogowej , ale teraz wiem o co pytasz .

Proponuję poszukać zaleceń Waldka dla tego trafa i się ich trzymać .

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[krzysieks_2007]

Po wymianie tych stabilizatorów jest poprawa zwłaszcza lepiej poukładało się na scenie. Wcześniej miałem wrażenie jakby czasem wokale miały ochotę syknąć.Teraz wysokie są bardziej czyste i selektywne.



Do płytki analogowej(I/V) dałem trafo 16V i trochę się to grzeje(75 stopni na radiatorach) przy zamkniętej obudowie i same trafo jest trochę badziewne.

Mam porządne trafo 14V i moje pytanie czy z 14V na trafie uzyskam odpowiedni spadek napięcia do poprawnej pracy zasilacza na płytce I/V?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[bikerbo]

50MHz to zdecydowanie za mało aby porównywać kształt przebiegów bardziej złożonych niż sinusoidalne



Nie jest to zbyt naukowe, ale porównać zawsze można.

Sonda w trybie 10X i pojemność sondy coś koło 20 pF a oscyloskopu 25 pF.



Mam porządne trafo 14V i moje pytanie czy z 14V na trafie uzyskam odpowiedni spadek napięcia do poprawnej pracy zasilacza na płytce I/V?



U siebie zmierzyłem - gałęzie analogówki ciągną 0,21 A każda. Trafo 13,4 V AC testowałem (zmierzone 13,4; nominalnie 12V 12VA). Z 13,4 V AC na kondensatorze miałem 16,8 V DC i 15 V na wyjściu IRFa ale nie wiem czy ten zapas jest wystarczający aby te 15 V było ładnie wygładzone. Mogę sprawdzić wieczorem czy jest czyste i dam znać.



FWIW ja zamówiłem trafa z Toroidów w wersji Audio: TS 50VA PRI:230V SEC: 2x15V (1,66A) oraz 50VA PRI:230V SEC: 5x8V (1,25A) i takie trafa wyszły odpowiednio 120 zł i 160 zł (z mocowaniami i widzimisię w postaci odczepów długimi linkami aby wygodnie poprowadzić w obudowie)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 19 Marca 2018 przez bikerbo

[Waldi_06]

tylko dogadaj z nimi układ i wysokość wyprowadzeń ponad rdzeń - bo ja jak zamówiłem niskie trafa to owszem rdzenie były niskie, ale wyprowadzenia sterczały jak nie powiem co i nie powiem komu na wiosnę.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[bikerbo]

W sumie też tak miałem w trafie do poprzedniego DACa ale skróciłem im kołnierzyki z tej rurki z włóknami szklanymi i wtedy wyprowadzenia dobrze współpracują :)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Muzg]

@Bikerbo,



Nie zrozum mnie, że Cie próbuje jakoś zniechęcić. Próbuję Cie jedynie uświadomić, że mierząc w ten sposób możesz otrzymać wynik dokładnie odwrotny niż jest w rzeczywistości. To co będzie wyglądać lepiej na Twoim oscyloskopie w rzeczywistości może być gorsze, bo mierzysz w najlepszym przypadku tylko dwie harmoniczne, a pasuje >10.

Te 20pF pojemności to bardzo duże obciążenie dla 24MHz, a co dopiero dla harmonicznych!

Dodatkowo zgaduje, że masę sondy masz podłączona oryginalnym kabelkiem od sondy?

Nie obraz się, ale to wszystko tak wygląda, jakbyś próbował mierzyć gubosc włosa linijka szkolna. Coś tam zmierzysz, ale czy to w ogóle ma sens?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[bikerbo]

@Bikerbo,





Ok, biję się w pierś. Przynajmniej wiem, że Crystek działa.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[krzysieks_2007]

Zegar od kolegi Muzga ,podłączony na krótko.



W domu mam 2 zegary od Mrelektronik i zegar M2Tech(modyfikacja zasilania na stabilizatorach dyskretnych również od Muzga).



Nowy zegar zjada wszystkie pozostałe na śniadanie.



Bas lekko się odchudził ale zyskał na kontroli,zróżnicowaniu i dzięki temu znacznie lepiej trzyma tempo.



Największe zmiany w średnich i wysokich.



Wyraźna poprawa rozdzielczości i wszystkiego co dzieje się na scenie. Dźwięki są jeszcze bardziej trójwymiarowe i znacznie ostrzej rysowane.



Zegar jak i wszystkie pozostałe zasilany z salasa ustawionego na 5 volt.





Na forum ostatnio ktoś napisał że to najlepsza opcja do tego DACa i faktycznie.Po zegarze M2techa,który gra rewalacyjnie zmiana w dźwięku jest większa niż się spodziewałem.



Polecam i wielkie dzięki dla kolegi Muzga za kolejne rewelacyjne kostki.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 1 Maja 2018 przez krzysieks_2007

[Yasica]

Ktore wersje zegarow od MR Elektronika masz i z ktorymi porownywales ( sam mam w pewnym CD MrElektronika Hybrid 3 i jak kolegi Muzg gra lepiej to moze wartalo by pomyslec )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 1 Maja 2018 przez Yasica

[krzysieks_2007]

Najwięcej z tym na TCXO a ten drugi to najprostsza wersja na kwarcu 27Mhz(zegar ustawiony na 24.576,foto mogę zrobić bo obecnie gra w PC z kartą Xonar).
