Wzmacniacz 'Ugoda'

[jurek1]

9 minut temu, artw napisał:

wywalasz kondensator z Ugody ( zwierasz ) i dajesz go na wyjściowy w pre

Ja nie mam wyjściowego w pre, i wejściowego też nie 😉 ale ja lubię hardcore.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[artw]

7 minut temu, jurek1 napisał:

Ja nie mam wyjściowego w pre, i wejściowego też nie 😉 ale ja lubię hardcore.

to pre lampowy , wiiec to ostry hardcore 🙂

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jurek1]

18 minut temu, artw napisał:

to pre lampowy , wiiec to ostry hardcore 🙂

U mnie nie 🙂 tranzystorowy.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jar1]

Jeśli zostawiać kondensator na wyjściu pre, to ja bym

1. Zmienił kondensator na wyjściu w pre na większy np. 10uF. Za nim do masy opornik >100k, by się rozładowywał i ładował przez niego a nie obwody wejściowe następnego stopnia.

2. W Ugodzie na wejściu 4,7u, tak, jak na schemaci. Wypadkowa pojemność takiego połączenia będzie ok. 3,3 uF.

3. Niewiadomo, jak będzie w przyszłości , wiec tak, jak  będzie w miarę uniwersalnie i bezpiecznie.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[1Ender]

W Ugodzie mam czerwone wielkie jantzeny. Wolę zostawić. Poza tym mam drabinkę SMD zamontowaną.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jar1]

Dawaj schemat drabinki z wartościami elementów.

Inaczej to cała ta dyskusja nie ma sensu.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[1Ender]

W dniu 20.01.2021 o 21:54, 1Ender napisał:

Tak jest dobrze?

@jar1 @Krzych 2 @artw

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

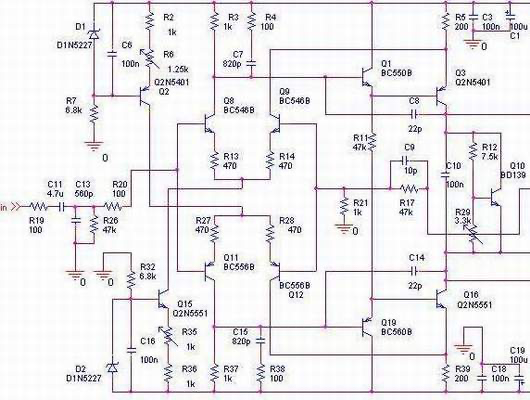

Schemat połączenia.

Kondensator Jantzen Superior Z-Cap, 4,7 uF 800 VDC

Potek

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 21 Listopada 2021 przez 1Ender

[1Ender]

4 godziny temu, jar1 napisał:

Dawaj schemat drabinki z wartościami elementów.

Inaczej to cała ta dyskusja nie ma sensu.

Post wyżej.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[przemak]

W tym układzie na wejściu nie ma kondensatora, musi zatem być na wyjściu. Tak zresztą jak pisze @jar1dobrym zwyczajem a raczej obowiązkiem są wejścia i wyjścia bez składowej stałej.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[1Ender]

6 minut temu, przemak napisał:

W tym układzie na wejściu nie ma kondensatora, musi zatem być na wyjściu. Tak zresztą jak pisze @jar1dobrym zwyczajem a raczej obowiązkiem są wejścia i wyjścia bez składowej stałej.

Jest.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 21 Listopada 2021 przez 1Ender

[jurek1]

8 minut temu, 1Ender napisał:

Jest.

jest nawet na niego miejsce na płytce.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 21 Listopada 2021 przez jurek1

[1Ender]

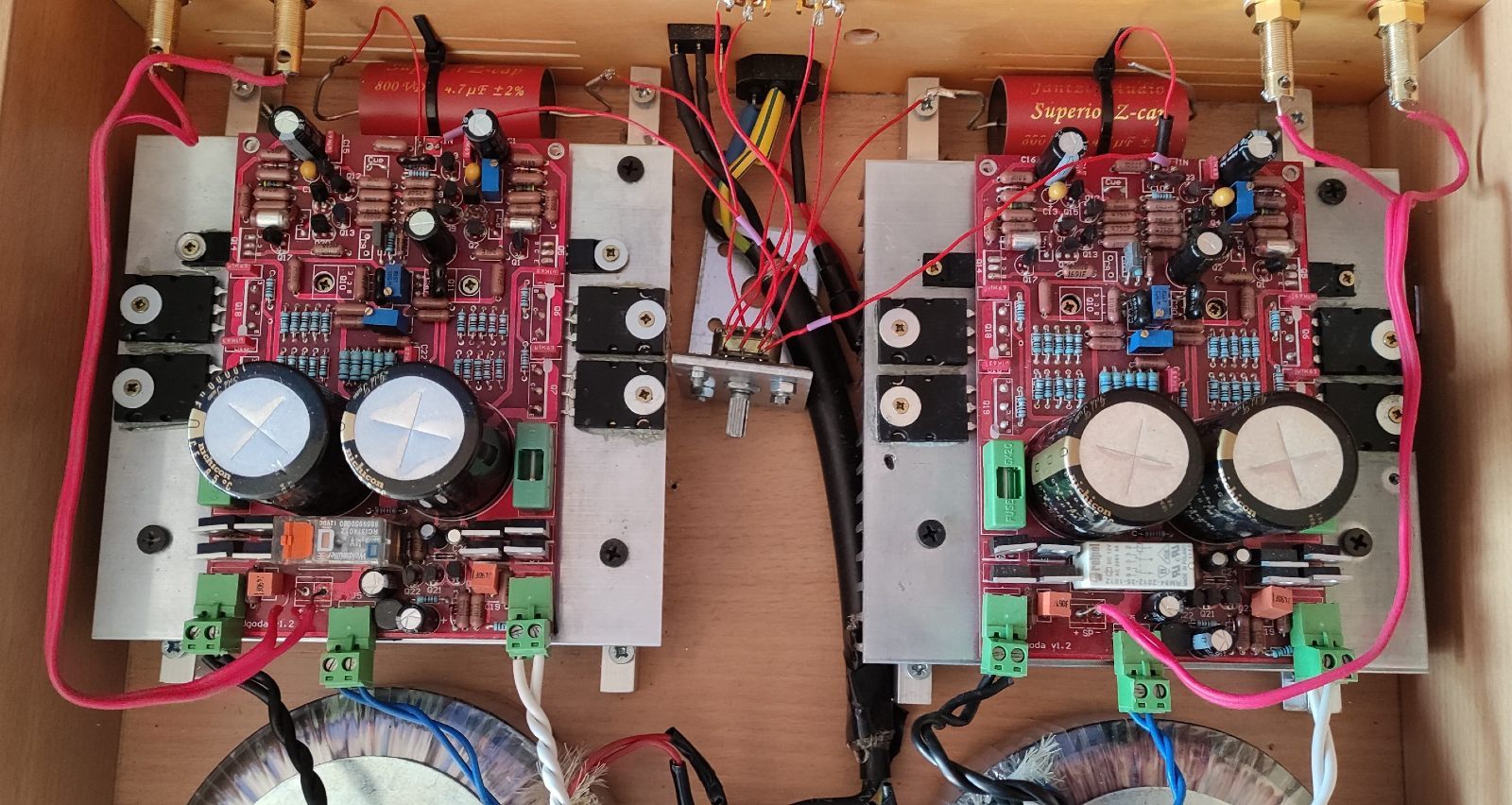

Zobacz zdjęcia.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[przemak]

8 minut temu, 1Ender napisał:

Jest.

Pokazujesz schemat bez kondensatora na wejściu. I to jest dobry schemat.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jurek1]

5 minut temu, przemak napisał:

Pokazujesz schemat bez kondensatora na wejściu. I to jest dobry schemat.

na schemacie jest kondensator, ale jest raster na elektrolit.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 21 Listopada 2021 przez jurek1

[przemak]

14 minut temu, jurek1 napisał:

na schemacie jest kondensator,

Nie ma kondensatora na wejściu.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jar1]

3 godziny temu, 1Ender napisał:

Schemat połączenia.

Kondensator Jantzen Superior Z-Cap, 4,7 uF 800 VDC

Potek

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



To raczej potencjometr skokowy a nie drabinka. Czyli można traktować jak zwyklego potka,

Więc kondensator na wyjściu pre raczej powinien zostać. Jego warość w granicach 4,7-10uF będzie OK.



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 21 Listopada 2021 przez jar1

[1Ender]

To jaką wartość dać na wyjściu preampu? 4,7-10uF?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[arczar]

W temacie pre do Ugody. Czy bezproblemowo gra BEZ PREAMPA? Czyli z regulowanego wyjścia DAC-a? Czy może bez potka będzie brum, itp.?



Poza tym: gadu gadu, ale czy yeti istnieje? Ma ktoś na sprzedaż płytki i trany lub co tam mu jeszcze zbywa?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[1Ender]

U mnie chwilowo bez preampu. Mam potek w Ugodzie. Jako źródło dac, bez regulacji głośności.

Jaki brum??? 🤔

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jar1]

Godzinę temu, 1Ender napisał:

To jaką wartość dać na wyjściu preampu? 4,7-10uF?

No. Ja tak bym zrobił.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jurek1]

9 godzin temu, przemak napisał:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Nie ma kondensatora na wejściu.

No jak nie ma jak jest 🙂 4.7uF jak wół.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[1Ender]

To o co chodzi? Na schemacie jest. A u mnie 4,7 uF  podłączony + do PCB, a - do potka. Muszę zrobić zdjęcie, bo zgłupiałem.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jurek1]

3 minuty temu, 1Ender napisał:

To o co chodzi? Na schemacie jest. A u mnie 4,7 uF  podłączony + do PCB, a - do potka. Muszę zrobić zdjęcie, bo zgłupiałem.

Ja, jak go jeszcze używałem wklejałem go w miejsce które jest na schemacie. Oczywiście nie polecam ominięcia go nie mając pewności że nie ma offsetu na wyjściu, i tak w ogóle dla bezpieczeństwa.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jar1]

1 godzinę temu, 1Ender napisał:

To o co chodzi? Na schemacie jest. A u mnie 4,7 uF  podłączony + do PCB, a - do potka. Muszę zrobić zdjęcie, bo zgłupiałem.

Nie przejmuj się, tak samo można powiedzieć, że tranzystorów mocy też nie ma na pcb, bo są na radiatorach 😉

Po prostu twój rysunek nie był jednoznaczny i nie wynikało z niego wyraźnie, że podłączyłeś kondenasatory do miejsca znajdującego się dla nich na pcb.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[grip]

C    Jest. Nie ma. No przecież jest... Co może z tego wszystkiego początkujący entuzjasta DIY zrozumieć? Niestety nic. Trzeba to chyba jakoś wyjaśnić. Przemakowi chodzi o to, że faktycznie na wejściu nie ma kondensatora, jest tylko rezystancja potka i właśnie tą rezystancję "widzi" kondensator z poprzedniego stopnia (preamp). Czyli kondensator w preampie (jego wartości poszukuje 1Ender) wraz z potencjometrem  w Ugodzie tworzy filtr górnoprzepustowy. Wychodząc sygnałem z potencjometru trafiamy na kolejny filtr górnoprzepustowy złożony z kondensatora C11 - 4,7uF i rezystora R26 - 47k. Tak ja to widzę. Jeśli się mylę, to proszę poprawcie mnie.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[1Ender]

6 minut temu, grip napisał:

C    Jest. Nie ma. No przecież jest... Co może z tego wszystkiego początkujący entuzjasta DIY zrozumieć? Niestety nic. Trzeba to chyba jakoś wyjaśnić. Przemakowi chodzi o to, że faktycznie na wejściu nie ma kondensatora, jest tylko rezystancja potka i właśnie tą rezystancję "widzi" kondensator z poprzedniego stopnia (preamp). Czyli kondensator w preampie (jego wartości poszukuje 1Ender) wraz z potencjometrem  w Ugodzie tworzy filtr górnoprzepustowy. Wychodząc sygnałem z potencjometru trafiamy na kolejny filtr górnoprzepustowy złożony z kondensatora C11 - 4,7uF i rezystora R26 - 47k. Tak ja to widzę. Jeśli się mylę, to proszę poprawcie mnie.

czy wobec tego wartość konda dla pre 4,7uF będzie wystarczająca/prawidłowa?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[przemak]

2 godziny temu, 1Ender napisał:

czy wobec tego wartość konda dla pre 4,7uF będzie wystarczająca/prawidłowa?

Aż nadto. To z potencjometrem daje częstotliwość 1,5Hz, wprawdzie im głośniej tym wyżej ale bez przesady 😉

4 godziny temu, jurek1 napisał:

nie polecam ominięcia go nie mając pewności że nie ma offsetu na wyjściu,

Na wejściu układu tego typu nie ma zera. Jest opornik do masy, ale przecież płynie przez niego prąd. Owszem, to będą miliwolty, ale jednak minus tam będzie a nie zero. Dodatkowo to powinno być 47k czy ile tam jest a nie dowolna wartość (a zmienna to już w ogóle) bo to ma wpływ na zrównoważenie czyli składową stałą na wyjściu.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[przemak]

1 godzinę temu, przemak napisał:

jednak minus tam będzie a nie zero.

Sory, na komórce paczone 😉

Będzie zero.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Daniel_68412]

Czy był kiedyś stworzony/udostępniony schemat Ugody z naniesionymi napięciami? Dawno temu kupiłem za grosze niepoprawnie złożona ugodę i pomału ja odgruzowuję. Coś tam już nawet podaje na wyjście ale daleko jej do sinusa.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[andrejos1]

jak by ktoś chciał mam 2 pcb na zbyciu do Ugody

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
