Wzmacniacz 'Ugoda'

[1Ender]

@jar1. Ja też poproszę o schematy, listę podzespołów, kompletny Bom. Wyczyściło mi pocztę.



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Elektronit]

O! To to to, dziękuję 🙂
Tu jest schemat:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[1Ender]

Mam brum od kondensatorów na wejściu. Działają jak anteny? Można temu zaradzić? Czy owinięcie folią aluminiową może pomóc? Aczkolwiek jest to dość ryzykowne by nie zrobić zwarcia. Bez kondensatorów brum był, ale minimalny, ledwo słyszalny.

Problem może być też drewniana obudowa? Problem masy?

Kilka pomysłów:

1. Wywalenie foliowca A) zastąpienie dobrym elektrolitem? B) Całkowicie usunięcie i regulacja "prądów"?

2. Usunięcie potka?

3. Ponowny montaż, ale w obudowie metalowej. I dobre poprowadzenie mas.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 18 Kwietnia 2023 przez 1Ender

[pyza666]

On 4/18/2023 at 8:19 PM, 1Ender said:

Mam brum od kondensatorów na wejściu. Działają jak anteny? Można temu zaradzić? Czy owinięcie folią aluminiową może pomóc? Aczkolwiek jest to dość ryzykowne by nie zrobić zwarcia. Bez kondensatorów brum był, ale minimalny, ledwo słyszalny.

Problem może być też drewniana obudowa? Problem masy?

Kilka pomysłów:

1. Wywalenie foliowca A) zastąpienie dobrym elektrolitem? B) Całkowicie usunięcie i regulacja "prądów"?

2. Usunięcie potka?

3. Ponowny montaż, ale w obudowie metalowej. I dobre poprowadzenie mas.

Ad 1. Wstaw foliowca ale normalnego, np jakąś wimę a nie bydlaki do zwrotnic.

Ad 3. Poprawne prowadzenie masy jest zawsze kluczowe. Obudowa powinna być metalowa, uziemiona. Ewentualnie metalowa obita drewnem. Przy drewnie powstaje jeszcze problem z odprowadzaniem ciepła.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[1Ender]

Jakie minimalne napięcie można dać?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[1Ender]

Patrzyłem na schemat są podane tylko pojemności. Schemat mam wydrukowany, reszta dokumentacji elektronicznej poszła "na drzewo" po awarii kompa.

Byłbym wdzięczny o podanie minimum V, jakie można dać.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jar1]

1 godzinę temu, 1Ender napisał:

Byłbym wdzięczny o podanie minimum V, jakie można dać.

Ale gdzie? O co chodzi?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[1Ender]

27 minut temu, jar1 napisał:

Ale gdzie? O co chodzi?

Minimalne napięcie kondensatorów na wejściu. Nie wiem czy dobrze patrzę, CWE? Tam jest 4,7 mikro. Brak wielkości napięcia konda.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 22 Kwietnia 2023 przez 1Ender

[jar1]

Bo ono głownie zależy od tego, co podłączasz, tzn jakie jest napięcie stałe przed i po kondensatorze.

W każdym razie 35V powinno wystarczyć.

Ale to nie ma nic wspólnego z brumieniem.  Nikt nie wie, co tam i jak nadłubałeś i jak podłączyłeś, więc nawet nie ma szans, aby pomóc w czymkolwiek.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[1Ender]

No okej. Rozważam zakup obudowy. Kilka pytań:

1. Czy waszym zdaniem lepiej rozbić na dwie obudowy mono, czy zostawić tak jak jest? Dual mono? W przypadku dual mono mógłbym zastosować sterowanie zasilaniem z preampu.

2. Czy radiatory przykręcać do boczków, czy zostawić na "podłodze" ?

3. Czy dobrym pomysłem może być wyrzucenie traf na zewnątrz i danie do osobnych obudów? Dodatkowo transformatory przykryć kubkami?

Czy moglibyście pokazać wnętrza swoich końcówek?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 23 Kwietnia 2023 przez 1Ender

[Krzych 2]

11 godzin temu, 1Ender napisał:

No okej. Rozważam zakup obudowy. Kilka pytań:

1. Czy waszym zdaniem lepiej rozbić na dwie obudowy mono, czy zostawić tak jak jest? Dual mono? W przypadku dual mono mógłbym zastosować sterowanie zasilaniem z preampu.

2. Czy radiatory przykręcać do boczków, czy zostawić na "podłodze" ?

3. Czy dobrym pomysłem może być wyrzucenie traf na zewnątrz i danie do osobnych obudów? Dodatkowo transformatory przykryć kubkami?

Czy moglibyście pokazać wnętrza swoich końcówek?

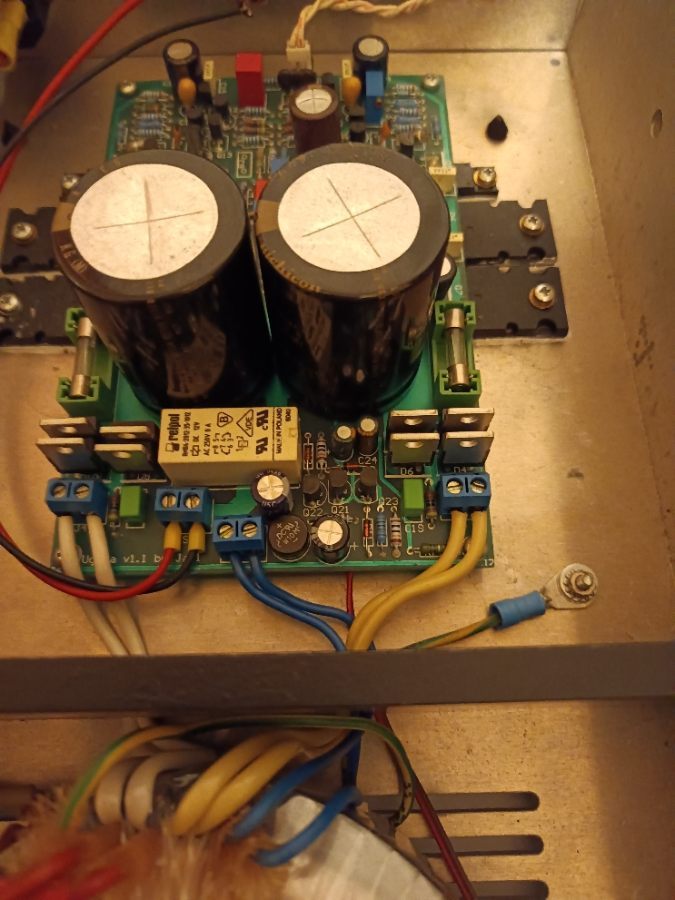

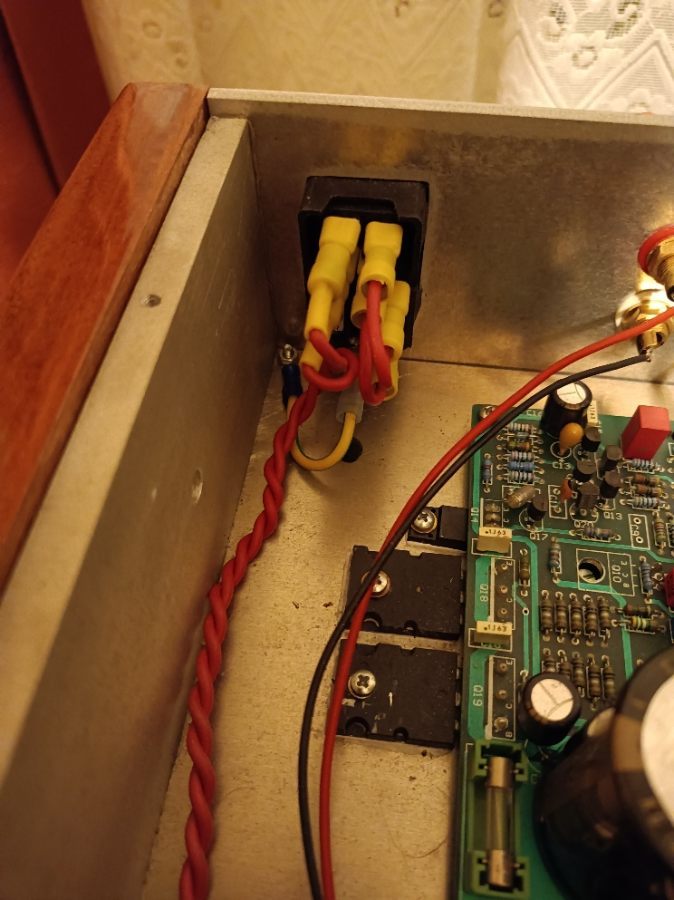

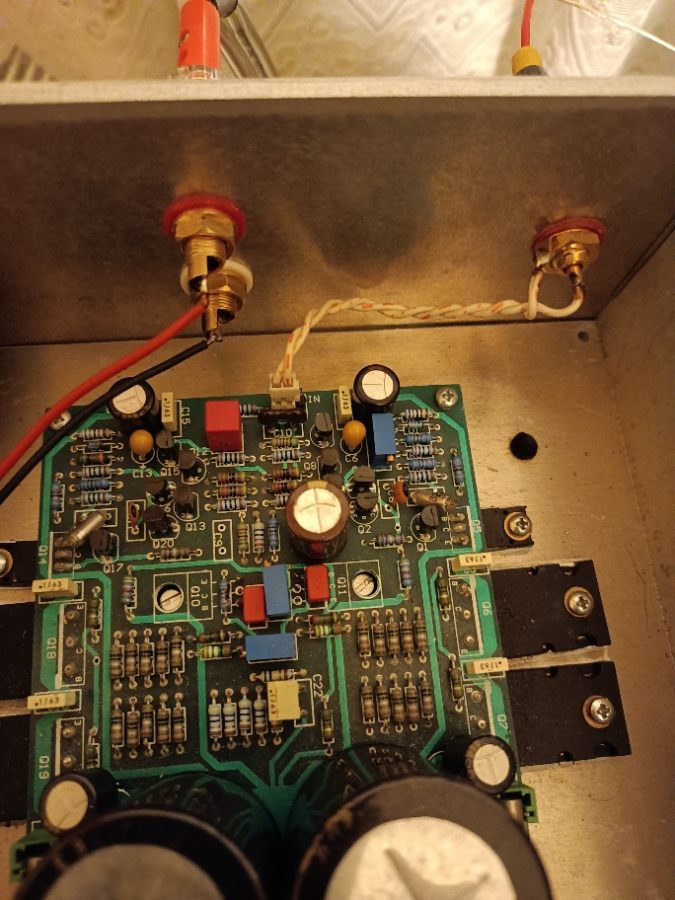

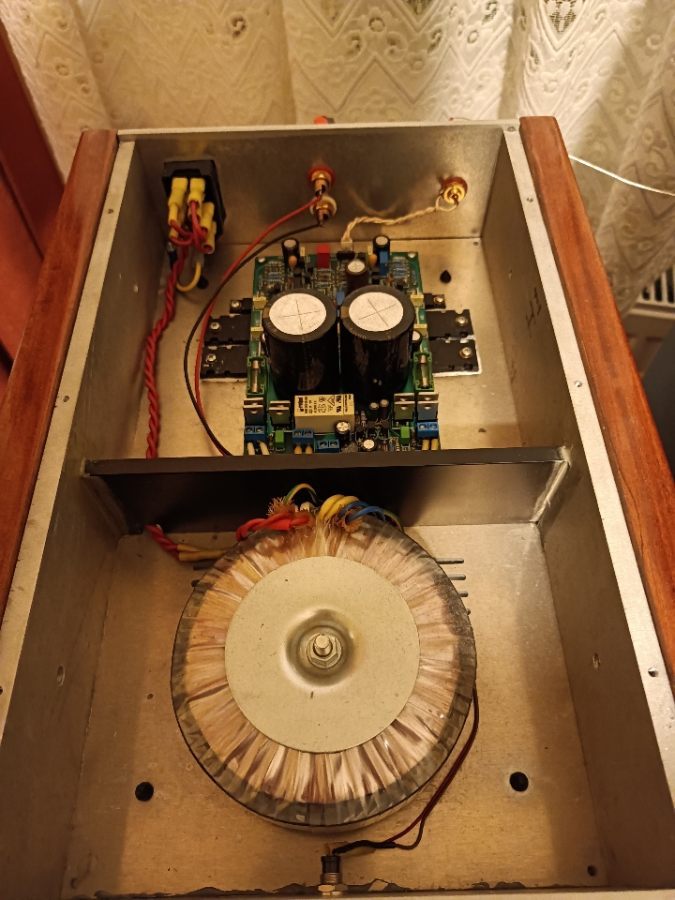

Dokładnie sobie pooglądaj zdjęcia i zrób podobnie, u mnie zero brumu szumów itp. Totalna cisza w głośnikach

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

już

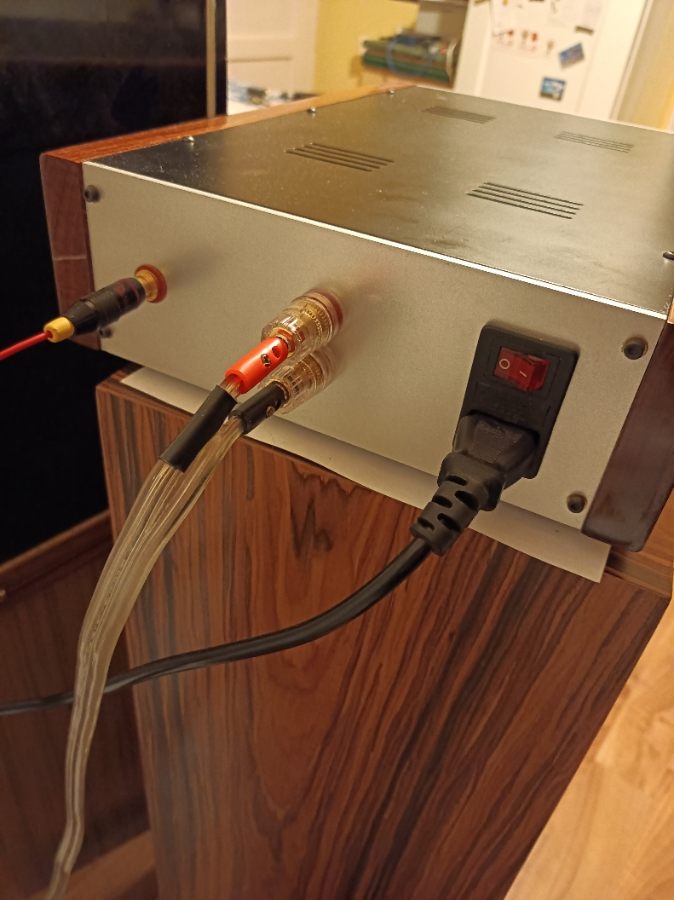

Obudowy aluminiowe, dałem do pocięcia wodą i potem zostały skręcone. Boczki drewniane z palisandru doklejone do boków. Trany przykręcone do spodu aluminiowego jak reszta i spokojnie takie chlodzenie wystarcza pomimo nieraz ostrego łojenia jest to tylko ciepłe , a więc daje rade.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[1Ender]

Krzychu, dziękuję za odzew.

Jakiej grubości alu zastosowałeś ? Spód, boczki i dekiel? Ta odgroda trafa jest przyklejona?

Ja myślałem jeszcze by zrobić skrzynkę wewnątrz z metalu. Blacha stal nierdzewna 2mm. Dokręcić do istniejącej drewnianej obudowy. Pytanie gdzie kupić formatki?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Krzych 2]

3 godziny temu, 1Ender napisał:

Krzychu, dziękuję za odzew.

Jakiej grubości alu zastosowałeś ? Spód, boczki i dekiel? Ta odgroda trafa jest przyklejona?

Ja myślałem jeszcze by zrobić skrzynkę wewnątrz z metalu. Blacha stal nierdzewna 2mm. Dokręcić do istniejącej drewnianej obudowy. Pytanie gdzie kupić formatki?

Boki 10mm, reszta 3mm. Ze względu na gwintowane połączenie całosci jest te 10mm. Sam nie pamiętam po co dodatkowo ten kawał stali dodatkowo kleiłem bo też jest przykręcony. Gdzie kupowałem alu już nie pamiętam. Podejrzewam, ze to byl pewnie sklep z materiałami z metali kolorowych ( rury , kształtki , blachy) gdzie wstępnie docięli mi , a zakład od cięcia wodą zrobił na gotowo.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Krzych 2]

6 godzin temu, 1Ender napisał:

Krzychu, dziękuję za odzew.

Jakiej grubości alu zastosowałeś ? Spód, boczki i dekiel? Ta odgroda trafa jest przyklejona?

Ja myślałem jeszcze by zrobić skrzynkę wewnątrz z metalu. Blacha stal nierdzewna 2mm. Dokręcić do istniejącej drewnianej obudowy. Pytanie gdzie kupić formatki?

Jeśli połączenia są zrobione prawidłowo bez pętli masowych nie będzie brumu. Skrzynka niewiele da, albo wręcz nic.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[1Ender]

41 minut temu, Krzych 2 napisał:

Jeśli połączenia są zrobione prawidłowo bez pętli masowych nie będzie brumu. Skrzynka niewiele da, albo wręcz nic.

Dlaczego? Byłaby obudowa wewnątrz obudowy? Przykręcona do aktualnej.

Pamiętasz ile zapłaciłeś za materiały i cięcie razem? Jaki był koszt całkowity? Było to taniej niż gotowa z modushopu?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 24 Kwietnia 2023 przez 1Ender

[Daniel_68412]

45 minutes ago, 1Ender said:

Dlaczego? Byłaby obudowa wewnątrz obudowy? Przykręcona do aktualnej.

bo brum który masz nie wynika ze słabego ekranowania na 99% więc jego podwojenie niewiele zmieni

Ugoda u mnie działała 2 lata na desce totalnie cicha na 92db głośnikach - nawet ucho 30cm od twittera - nic

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Krzych 2]

Sporo dałem bo koszty cięcia są wysokie. Byłoby taniej gdybyś sam sobie te blachy obrobił.

Pamiętam, ze chyba z 10 lat temu to było coś w okolicy 700zł. Calkiem sporo bo teraz to pewnie x2

Trafa , części, obudowa pewnie w 2 tys z kawałkiem w sumie. To i tak biorąc pod uwage jak gra Ugoda nie jest jakoś specjalnie drogo

No takie mamy hobby. Nie jest tanie. To nie zbieranie etykiet od piwa

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jar1]

Zdecydowanie prościej i bezproblemowo, jeśli chodzi o brumy i przydźwięk,  jest robić monobloki.



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Krzych 2]

2 minuty temu, jar1 napisał:

Zdecydowanie prościej i bezproblemowo, jeśli chodzi o brumy i przydźwięk,  jest robić monobloki.



Dokładnie. Tak mam i zero problemu.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[1Ender]

Jak rozwiązaliście kwestię softstartu w monoblokach?



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 24 Kwietnia 2023 przez 1Ender

[Daniel_68412]

24 minutes ago, 1Ender said:

Jak rozwiązaliście kwestię softstartu w monoblokach?

u mnie brak SS

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[1Ender]

U Krzycha też widzę brak. Na ile to bezpieczne dla głośników?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Krzych 2]

1 godzinę temu, 1Ender napisał:

U Krzycha też widzę brak. Na ile to bezpieczne dla głośników?

Do myślę 250VA nie ma potrzeby stosować. Instalacja z zabezpieczeniem 16A znosi bez problemu impuls przy załączaniu.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[1Ender]

Koledzy możecie podać wymiary skrzynki monobloków wewnątrz? Sz/Gł/Wys ?

Czy taniej wyjdzie coś z modushopu, czy samemu coś sklecić? Mam możliwość skorzystania z CNC za nie duże pieniądze. Kwestia materiału.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 24 Kwietnia 2023 przez 1Ender

[jar1]

4 godziny temu, 1Ender napisał:

Jak rozwiązaliście kwestię softstartu w monoblokach?



Ja daję zawsze.  Dla trafa już 200W (mierzyłem) impuls prądowy przy załączaniu to już wartość 3-4 A.

To za każdym razem przechodzi przez styki i idzie w zasilacz.  Ograniczenie wielkości tego prądu jest zawsze zdrowsze i zabezpiecza dłuższą żywotność styku i elementów.



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Krzych 2]

12 godzin temu, 1Ender napisał:

Mam możliwość skorzystania z CNC za nie duże pieniądze. Kwestia materiału.

To wykorzystaj to. Ugody stają się problematyczne przy użyciu obudów z modushop

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[1Ender]

3 minuty temu, Krzych 2 napisał:

To wykorzystaj to. Ugody stają się problematyczne przy użyciu obudów z modushop

Krzychu, czy mógłbyś podać zewnętrzne / wewnętrzne wymiary skrzynki?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[1Ender]

W dniu 25.04.2023 o 12:48, Krzych 2 napisał:

To wykorzystaj to. Ugody stają się problematyczne przy użyciu obudów z modushop

Dlaczego?

Proszę też kolegów o wymiary obudowy mono. Środek i zewnątrz. W wolnej chwili. 😉

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Krzych 2]

35 minut temu, 1Ender napisał:

Dlaczego?

Ze względu na rozmieszczenie tranzystorów, jest to duża powierzchnia . Standardowe wymiary obudów z Modushop to tak trochę nie bardzo, no bo do czego przykręcić? Kolegi patent z samym radiatorem przykręconym żeberkami w dół, za optymalny nie jest. Można zamówić obudowę z aluminiowym spodem no to wtedy dałoby się to bezpośrednio przykręcić . Na bok do żeberek z boku znowu robi się to wysokie.

Wymiary monobloków moich zewnętrzne:

350x255x80 z boczkami.

350x215x80 bez boczków

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 26 Kwietnia 2023 przez Krzych 2

[czekin1]

Witam, ja zrobiłem coś takiego, właściwie to się teraz tną, dwie sztuki (monobloki).
