Wzmacniacz 'Ugoda'

[1Ender]

@jar1. Jutro kupię rezy. Nie mam na stanie 1k.

Drabinka SMD 20k.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jar1]

49 minut temu, 1Ender napisał:

@jar1. Jutro kupię rezy. Nie mam na stanie 1k.

Drabinka SMD 20k.

Nie musi być dokładnie, coś w okolicach, co masz. Lepiej mniej niż więcej.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 9 Maja 2023 przez jar1

[1Ender]

@jar1. Na stanie 240R 0,6W 1% - 10szt. Pozostałe są większe

Znalazłem 2k 1W 1% dużą ilość. Po 2 szt. równolegle mogę dać.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 10 Maja 2023 przez 1Ender

[jar1]

6 godzin temu, 1Ender napisał:

Znalazłem 2k 1W 1% dużą ilość. Po 2 szt. równolegle mogę dać.

OK.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[hd_hd]

Szanowni,

Czy jest możliwość otrzymania dokumentacji do wzmacniacza? Właśnie kupiłem dwie prawie złożone końcówki mocy Ugoda i planuje dokończyć projekt. Domyślam się, że kolega jar1 będzie najwłaściwszym adresatem pytania 🙂

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Krzych 2]

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Tutaj jest trochę informacji co i jak

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Daniel_68412]

22 hours ago, hd_hd said:

Czy jest możliwość otrzymania dokumentacji do wzmacniacza? Właśnie kupiłem dwie prawie złożone końcówki mocy Ugoda i planuje dokończyć projekt. Domyślam się, że kolega jar1 będzie najwłaściwszym adresatem pytania

jasne, napisz na prv swoj adres email - zapodam ci wszystko co było w temacie

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[hd_hd]

3 godziny temu, Krzych 2 napisał:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Tutaj jest trochę informacji co i jak

Krzych 2, dzięki za pomoc. Tę stronę znam. Trochę poszperałem w Internecie zanim poprosiłem o pomoc na tym forum.

Pozdrawiam

3 godziny temu, Daniel_68412 napisał:

jasne, napisz na prv swoj adres email - zapodam ci wszystko co było w temacie

Przed chwilą wysłałem wiadomość na prv. Wielkie dzięki za pomoc.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[manieq]

W dniu 31.12.2021 o 09:35, robikjohn napisał:

Pytanie chyba do konstruktora p.Jarosława. Czy w miejsce C8 i C11 12pF można zastosować bez degradacji dźwięku kondensatory o wartości 22pF? Takie akurat silver mica mi zalegają.

Użyłeś 22pF,czy jednak 12pF? Pytam bo mam fajne styroflexy 22pF i nie wiem czy to dobry pomysł.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[robikjohn]

Ostatecznie 12pF

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

na moje oko te styrofleksy które zaprezentowałeś to chyba nie są 22pf

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[manieq]

Są 22pF, na pewno nie 220pF.

Dzięki za odpowiedź i namiar na kondy.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[hd_hd]

Szanowni,

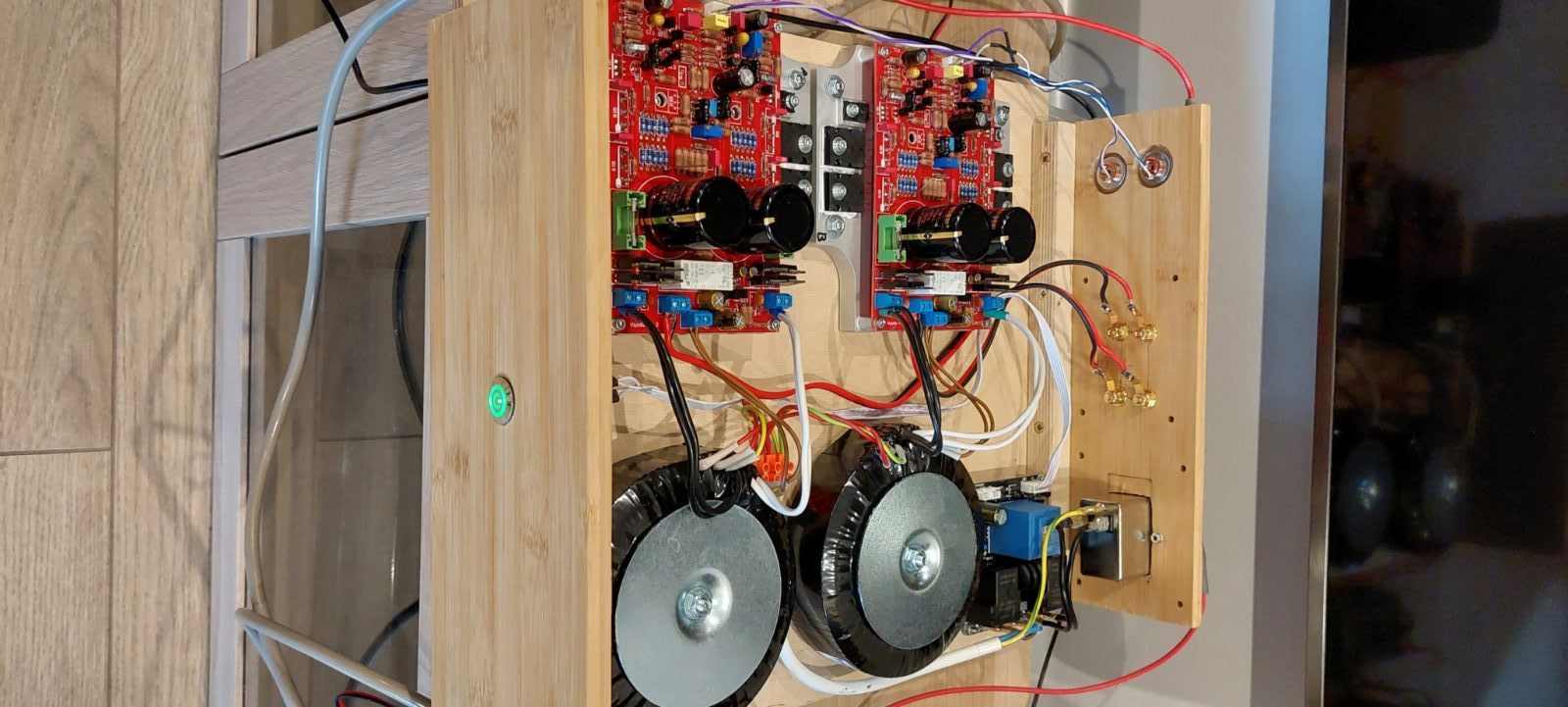

Dzisiaj uruchomiłem swoją Ugodę :). Póki co jeszcze w tymczasowej obudowie i z tymczasowym okablowaniem - chciałem jak najszybciej jej posłuchać. Jeszcze pozostała regulacja korekcji układu Hawksforda, ale to chwilę potrwa aż załatwię sobie dostęp do oscyloskopu i generatora sygnałowego.

Krzych 2 oraz w szczególnie Daniel_68412 ... jeszcze raz bardzo dziękuję za pomoc w postaci udostępnienia dokumentacji. Bez niej nie dał bym rady )



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Daniel_68412]

wysłać coś mailem względem ogromu pracy, który w ten projekt włożył Jar1 i reszta autorów - toż to dopiero nieskończona proporcja... ;]

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[hd_hd]

6 minut temu, Daniel_68412 napisał:

wysłać coś mailem względem ogromu pracy, który w ten projekt włożył Jar1 i reszta autorów - toż to dopiero nieskończona proporcja... ;]

Zrozumiałem aluzję....

Dziękuję Jar1 i innym zacnym członkom tego forum za ich wkład w opracowanie projektu i jego dopieszczenie do takiego stopnia doskonałości, że wzmacniacz nie sprawia problemów przy uruchomieniu i cieszy uszy wyrafinowanym dźwiękiem.

Chapeau bas Panowie 🙂

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Leszek B]

12 godzin temu, hd_hd napisał:

Dzisiaj uruchomiłem swoją Ugodę 🙂

Ogólnie wszystko dobrze zmontowałeś, ale nie wiem czy dobrze widzę - jeśli gniazdo zasilające masz z fitrem, to rozważ użycie gniazda bez fitru.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[hd_hd]

16 minut temu, Leszek B napisał:

Ogólnie wszystko dobrze zmontowałeś, ale nie wiem czy dobrze widzę - jeśli gniazdo zasilające masz z fitrem, to rozważ użycie gniazda bez fitru.

Tak, gniazdo mam zintegrowane z bezpiecznikiem, wyłącznikiem i prostym filtrem LC. Co ma sprawić wymiana gniazda? Bardziej mnie martwi niewyregulowany układ Hawksforda. Jak bardzo przekłada się to na jakość dźwięku?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Leszek B]

1 minutę temu, hd_hd napisał:

Tak, gniazdo mam zintegrowane z bezpiecznikiem, wyłącznikiem i prostym filtrem LC

Są takie gniazda z wyłacznikiem, bezpiecznikiem i bez filtra. Takie filtry z reguły dławią dynamikę wzmacniacza. Wielu z tego powodu pomija listwy sieciowe i wzmacniacze wpina bezposrednio w ścianę. 🙂

Ale takie gniazdo możesz sobie wmontować w docelowej obudowie. Z tym też będzie grało. 🙂

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[hd_hd]

10 minut temu, Leszek B napisał:

Są takie gniazda z wyłacznikiem, bezpiecznikiem i bez filtra. Takie filtry z reguły dławią dynamikę wzmacniacza. Wielu z tego powodu pomija listwy sieciowe i wzmacniacze wpina bezposrednio w ścianę. 🙂

Ale takie gniazdo możesz sobie wmontować w docelowej obudowie. Z tym też będzie grało. 🙂

Dzięki za sugestię...sprawdzę. A znasz odpowiedź na moje drugie pytanie?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Leszek B]

Nie masz się czym martwić. Jarek wielokrotnie umieszczał instrukcję regulacji korekcji. I do tego na prawdę nie jest potrzebny oscyloskop i generator. Miernik uniwersalny i płyta z nagranym sygnałem testowym również wystarczy.




Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Krzych 2]

1 godzinę temu, hd_hd napisał:

Bardziej mnie martwi niewyregulowany układ Hawksforda.

Niewyregulowany układ wpływa na jakość basu. Coś takiego u siebie stwierdziłem.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jar1]

Godzinę temu, Krzych 2 napisał:

Niewyregulowany układ wpływa na jakość basu. Coś takiego u siebie stwierdziłem.

Nie tylko basu, na zawartość zniekształceń w całym paśmie.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[hd_hd]

1 godzinę temu, jar1 napisał:

Nie tylko basu, na zawartość zniekształceń w całym paśmie.

To by się zgadzało z tym co teraz słyszę: dźwięk przymulony, z bardzo małą ilością basu, wysokie tony również mocno wycofane i  niezbyt czyste. W dodatku wzmacniacz wymaga mocnego podkręcenia sygnału na wejściu by w ogóle zaczął grać. Oba kanały zachowują się podobnie. W obu wyregulowałem "zero" na wyjściu i mam około 1-2mV. Prąd spoczynkowy ustawiony na 5-6mV w zależności od sekcji rezystorów na których mierzę spadek napięcia. Zastanawiam się czy to wynik braku regulacji układu Hawksforda czy szukać jakiegoś błędu w montażu?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Krzych 2]

7 minut temu, hd_hd napisał:

To by się zgadzało z tym co teraz słyszę: dźwięk przymulony, z bardzo małą ilością basu, wysokie tony również mocno wycofane i  niezbyt czyste. W dodatku wzmacniacz wymaga mocnego podkręcenia sygnału na wejściu by w ogóle zaczął grać. Oba kanały zachowują się podobnie. W obu wyregulowałem "zero" na wyjściu i mam około 1-2mV. Prąd spoczynkowy ustawiony na 5-6mV w zależności od sekcji rezystorów na których mierzę spadek napięcia. Zastanawiam się czy to wynik braku regulacji układu Hawksforda czy szukać jakiegoś błędu w montażu?

Może być wszystko po trochu. Zbyt słabe i niedopasowane źródło też

Mój jest dziełem Waldka -Waldi06. Odkupiłem gotowca i grał i gra od razu dobrze. Niczego nie brakuje. Jest pewien sznyt analogowy jak to klasa AB. Dlatego raczej wolę go niż ICEpowera pomimo zalet tego ostatniego, całościowo Ugoda prezentuje się po prostu lepiej.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jar1]

Masy obu kanałów połączyłbym przy gniazdach wejściowych. I tylko w tym jednym miejscu.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[hd_hd]

33 minuty temu, Krzych 2 napisał:

Może być wszystko po trochu. Zbyt słabe i niedopasowane źródło też

Mój jest dziełem Waldka -Waldi06. Odkupiłem gotowca i grał i gra od razu dobrze. Niczego nie brakuje. Jest pewien sznyt analogowy jak to klasa AB. Dlatego raczej wolę go niż ICEpowera pomimo zalet tego ostatniego, całościowo Ugoda prezentuje się po prostu lepiej.

To raczej nie jest kwestia niedopasowania źródła. Jest nim Topping EX5 MQA. Różnica między tym co słyszę z Ugody, a innymi końcówkami i wzmacniaczami jest zbyt duża by zwalić to na źródło. Stąd podejrzenie niewyregulowanego Hawksforda albo jakiś błąd w montażu płytki. Muszę przyśpieszyć dostęp do oscyloskopu i generatora zanim zacznę szukać gdzie indziej 🙂

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jar1]

A ile czasu grała Ugoda? Musi się wygrzać



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Krzych 2]

2 minuty temu, hd_hd napisał:

To raczej nie jest kwestia niedopasowania źródła. Jest nim Topping EX5 MQA. Różnica między tym co słyszę z Ugody, a innymi końcówkami i wzmacniaczami jest zbyt duża by zwalić to na źródło. Stąd podejrzenie niewyregulowanego Hawksforda albo jakiś błąd w montażu płytki. Muszę przyśpieszyć dostęp do oscyloskopu i generatora zanim zacznę szukać gdzie indziej 🙂

Oscyloskop raczej niezbędny i generator.

1 minutę temu, jar1 napisał:

A ile czasu grała Ugoda? Musi się wygrzać



A to też prawda. Wszystko musi się ułożyć

Często sprawdzam układy prostokątem tylko trzeba cholernie uważać żeby końcówki nie puścić z dymem lepiej nawet odpiąć zasilanie tranów końcowych bo tego mogą nie wytrzymać. Na prostokącie świetnie widać tendencje do wzbudzeń. Sinus wielu rzeczy nie pokaże.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[hd_hd]

56 minut temu, jar1 napisał:

A ile czasu grała Ugoda? Musi się wygrzać





55 minut temu, Krzych 2 napisał:

Oscyloskop raczej niezbędny i generator.

A to też prawda. Wszystko musi się ułożyć

Często sprawdzam układy prostokątem tylko trzeba cholernie uważać żeby końcówki nie puścić z dymem lepiej nawet odpiąć zasilanie tranów końcowych bo tego mogą nie wytrzymać. Na prostokącie świetnie widać tendencje do wzbudzeń. Sinus wielu rzeczy nie pokaże.

Dopiero wczoraj uruchomiona więc grała w sumie może ze 2 godziny 🙂

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jar1]

19 minut temu, hd_hd napisał:

Dopiero wczoraj uruchomiona więc grała w sumie może ze 2 godziny 🙂

Za mało, żeby wyciągać jakieś wnioski.

A co z masą przy wejściach?



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[hd_hd]

7 minut temu, jar1 napisał:

Za mało, żeby wyciągać jakieś wnioski.

A co z masą przy wejściach?



W tej chwili odłączyłem gniazda RCA zamocowane na tylnej ściance i podłączyłem inne na krótkich, około 10cm długości przewodach bezpośrednio do CON3.

Pozostaje grać i jak najszybciej dokończyć regulację wzmacniacza.
