Wzmacniacz 'Ugoda'

Krzych 2 · 26 Kwietnia 2023

2 minuty temu, czekin1 napisał:

Witam, ja zrobiłem coś takiego, właściwie to się teraz tną, dwie sztuki (monobloki).

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

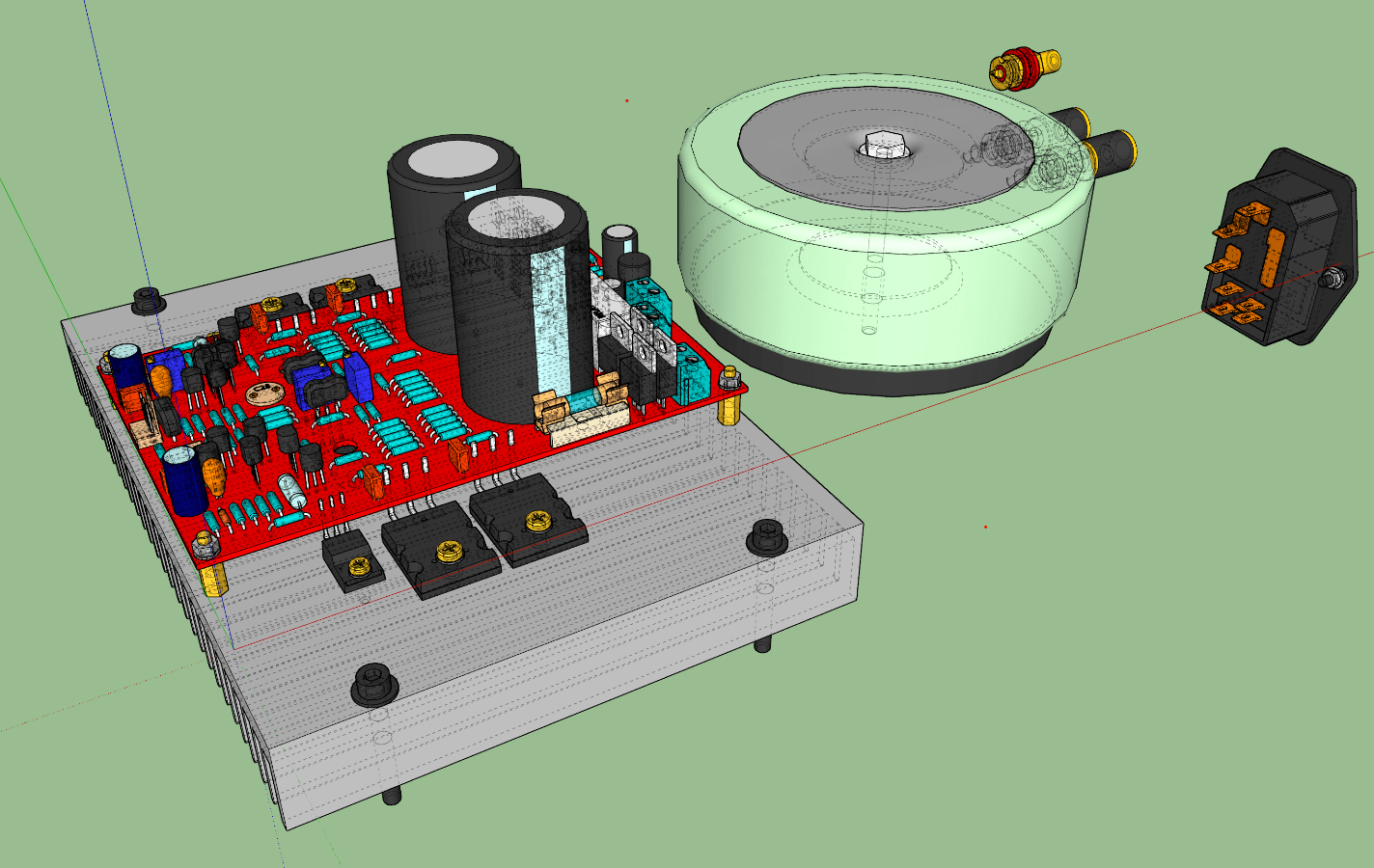

Skoro zrobiłeś w sumie podobnie do moich. To tak w sumie ten radiator średnio ma sens. Powaznie piszę, te żeberka nie mają optymalnie możliwości porządnie oddać ciepło. Spód aluminiowy jak u mnie i będzie git, spokojnie wystarczy

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

czekin1 · 26 Kwietnia 2023

No tak, ale modły na radiatorach robiłem już dawno, a obudowę teraz na tych gotowcach, bo rzeczywiście nie ma w Modushop odpowiadających mi obudów.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

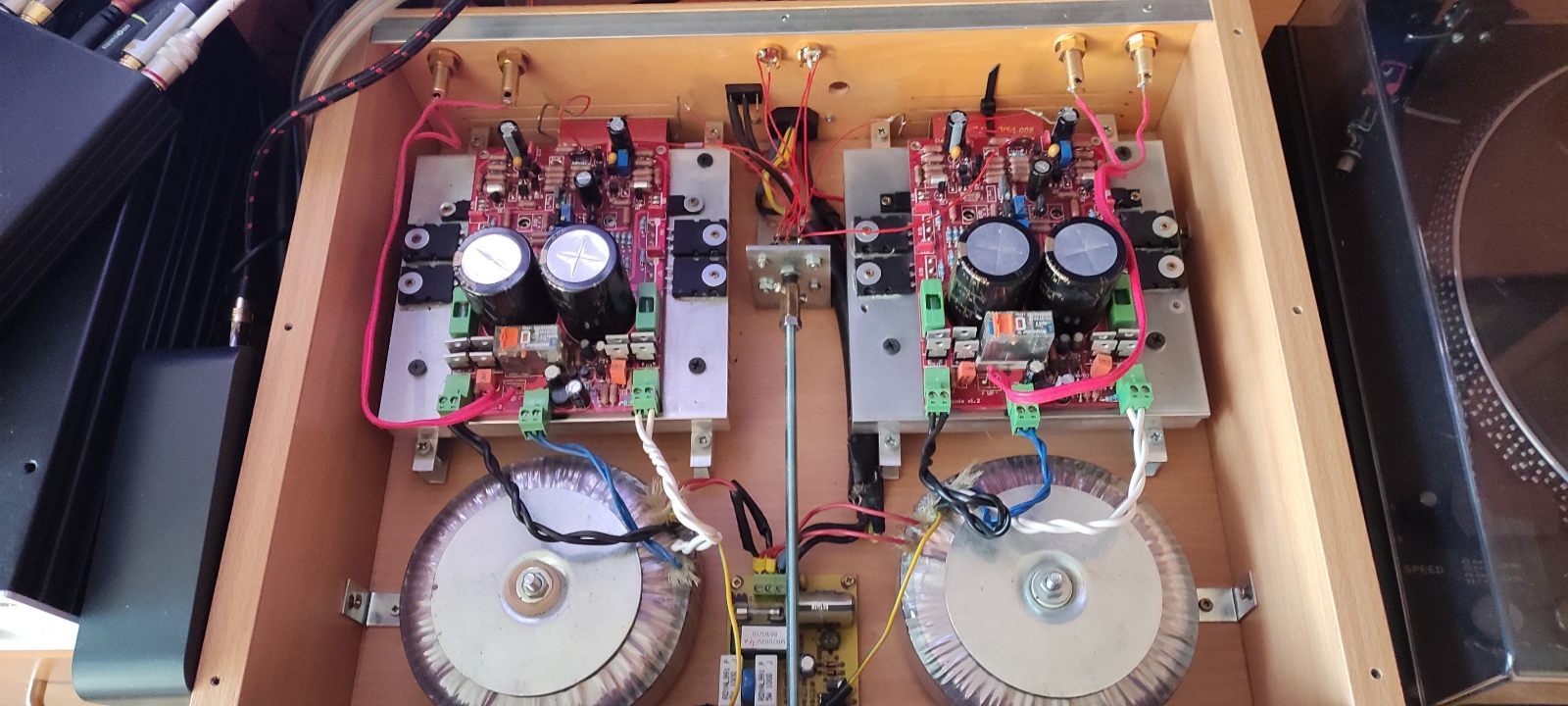

**jar1** · 26 Kwietnia 2023

Ale można zrobić dwa kanały w jednej obudowie. Wtedy można zamówić w Modushop.

I taką teraz sam używam 😉

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 26 Kwietnia 2023 przez jar1

1Ender · 27 Kwietnia 2023

16 godzin temu, jar1 napisał:

Ale można zrobić dwa kanały w jednej obudowie. Wtedy można zamówić w Modushop.

I taką teraz sam używam 😉

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

1. Jarek jakie masz trafo/trafa, możesz podać wartości? Sztuk 1??

2. Jaki to model obudowy?

3. Jak u Ciebie z brumem?

4. Czy problemem mogą być 2 trafa, zamiast jednego? (Brum)

Zauważyłem, że brumu nie było jak usunąłem kondensatory..

5. Czy masz kondy na wyjściu? - W przypadku braku jak wyregulować "prądy" ?

6. Czy mógłbyś mi przesłać plik o uruchamianiu?

W dniu 20.04.2023 o 14:14, pyza666 napisał:

Ad 1. Wstaw foliowca ale normalnego, np jakąś wimę a nie bydlaki do zwrotnic.

Ad 3. Poprawne prowadzenie masy jest zawsze kluczowe. Obudowa powinna być metalowa, uziemiona. Ewentualnie metalowa obita drewnem. Przy drewnie powstaje jeszcze problem z odprowadzaniem ciepła.

Które z poniższych? A może wszystkie po 2 szt?

1.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

2.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

3.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

4.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

5.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

18 godzin temu, czekin1 napisał:

No tak, ale modły na radiatorach robiłem już dawno, a obudowę teraz na tych gotowcach, bo rzeczywiście nie ma w Modushop odpowiadających mi obudów.

Czy przewidujesz dać odgrodę między trafo i radiator?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 27 Kwietnia 2023 przez 1Ender

pyza666 · 27 Kwietnia 2023

22 minutes ago, 1Ender said:

Które z poniższych? A może wszystkie po 2 szt?

1.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

2.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

3.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

4.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

5.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Te które podałeś są niepotrzebnie duże. Im większy kondensator sygnałowy, tym bardziej działa jak antena.

Bardzie powinien to być taki jak z linku niżej. Tylko upewnij się że raster (rozstaw wyprowadzeń) jest poprawny, bo nie pamiętam dokładnie jaki był w ugodzie.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

1Ender · 27 Kwietnia 2023

25 minut temu, pyza666 napisał:

Te które podałeś są niepotrzebnie duże. Im większy kondensator sygnałowy, tym bardziej działa jak antena.

Bardzie powinien to być taki jak z linku niżej. Tylko upewnij się że raster (rozstaw wyprowadzeń) jest poprawny, bo nie pamiętam dokładnie jaki był w ugodzie.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Od tego dostawcy znalazłem 2 oferty.

1.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

2.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Raster nie ma znaczenia, bo są na tylnej ściance.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 27 Kwietnia 2023 przez 1Ender

1Ender · 27 Kwietnia 2023

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

pyza666 · 27 Kwietnia 2023

20 minutes ago, 1Ender said:

Od tego dostawcy znalazłem 2 oferty.

1.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

2.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Raster nie ma znaczenia, bo są na tylnej ściance.

Nie szukaj na siłę kondensatorów o dużych wymiarach. Ten który wysłałem powinien pasować do płytki. Pamiętaj że przewody które prowadzisz do dużego kondensatora też działają jak anteny.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

**xajas** · 27 Kwietnia 2023

A te kilka metrow przewodow glosnikowych przed nimi to nie sa anteny.
Jaka role ogrywa te kilka centymetrow w zwrotnicy?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

**jar1** · 27 Kwietnia 2023

59 minut temu, 1Ender napisał:

1. Jarek jakie masz trafo/trafa, możesz podać wartości? Sztuk 1??

2. Jaki to model obudowy?

3. Jak u Ciebie z brumem?

4. Czy problemem mogą być 2 trafa, zamiast jednego? (Brum)

Zauważyłem, że brumu nie było jak usunąłem kondensatory..

5. Czy masz kondy na wyjściu? - W przypadku braku jak wyregulować "prądy" ?

6. Czy mógłbyś mi przesłać plik o uruchamianiu?

Ad. 1

Trafo jest jedno z tym, że osobnymi uzwojeniami na każdy kanał.

Z Toroidów.pl w wersji dla audio TS510VA , 4x25V i 2x9V

Ad. 2 Obudowa

Pesante dissipante NPDA04300N 4U - 10mm BLACK

ALU cover; 448x300x165mm

Ad. 3 Brumu nie ma.

Ad.4 Tzw. dual mono też może być, choć dwa trafa zajmą więcej miejsca, większy problem z rozmieszczeniem. Więcej połączeń i więcej zakłóceń sieciowych i od traf

Ad.5. Jakie na wyjściu? Chodzi o te w sprzężeniu Zwrotnym? To tak.

Ad. 6 podaj mi adres email na priva, to wyślę.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

pyza666 · 27 Kwietnia 2023

8 minutes ago, xajas said:

A te kilka metrow przewodow glosnikowych przed nimi to nie sa anteny.
Jaka role ogrywa te kilka centymetrow w zwrotnicy?

Przewód łączący źródło ze wzmacniaczem powinien być ekranowany i zwykle taki jest, a krótkie kabelki łączące elementy do płytki najczęściej nie są ekranowane i tak jest w tym przypadku, sądząc po zdjęciu. Zwrotnica i cały tor od wyjścia wzmacniacza do kolumn, operuje na nieporównywalnie wyższych poziomach sygnału, dlatego sama kolumna i jej kable nie muszą być ekranowane.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

**jar1** · 27 Kwietnia 2023

23 minuty temu, 1Ender napisał:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Pokaż resztę, bo trudno cokolwiek dedukować o problemie z brumem. Nie powinno, chyba, ze jak nie są podłączone do pre i zbierany jest brum z powietrza.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

1Ender · 27 Kwietnia 2023

54 minuty temu, pyza666 napisał:

Nie szukaj na siłę kondensatorów o dużych wymiarach. Ten który wysłałem powinien pasować do płytki. Pamiętaj że przewody które prowadzisz do dużego kondensatora też działają jak anteny.

Bez konda brum był minimalny ledwo słyszalny.

Kondy nie są na płytce. Te z Twojego linku mają za dużą pojemność. Wymagana jest 4,70 uF.

36 minut temu, jar1 napisał:

Pokaż resztę, bo trudno cokolwiek dedukować o problemie z brumem. Nie powinno, chyba, ze jak nie są podłączone do pre i zbierany jest brum z powietrza.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 27 Kwietnia 2023 przez 1Ender

1Ender · 27 Kwietnia 2023

51 minut temu, jar1 napisał:

Pokaż resztę, bo trudno cokolwiek dedukować o problemie z brumem. Nie powinno, chyba, ze jak nie są podłączone do pre i zbierany jest brum z powietrza.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

wrobeleczek · 27 Kwietnia 2023

Czy mi się zdaje, że widzę przewody nie ekranowane na wejściu?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

pyza666 · 27 Kwietnia 2023

1 hour ago, 1Ender said:

Kondy nie są na płytce. Te z Twojego linku mają za dużą pojemność. Wymagana jest 4,70 uF.

Ta większa pojemność nie będzie problemem, możesz je normalnie montować.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

manieq · 27 Kwietnia 2023

55 minut temu, 1Ender napisał:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Dobrze widzę? Masz gniazdo zasilania, włącznik i kable obok kabli wejściowych i kondensatorów? I nie wiesz czemu jest przydźwięk?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

**jar1** · 27 Kwietnia 2023

Godzinę temu, 1Ender napisał:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Przy wejściach i potencjometrze masz napierniczone 😉

Na dodatek gniazdo i wyłącznik sieciowy z kablami, które idą blisko tych drucików z wejścia.

Spróbuj najpierw połączyć masę audio na wejściach chinch krótkim przewodem. Dopiero ze środka tego przewodu pojedź do masy na potencjometrze ale tylko jednym przewodem. Masa na potencjometrze obu kanałów połączona. Ta masa powinna też być połączona przewodem z metalową konstrukcją trzymającą potencjometr.

Aha, masę wejściową rozdzielasz na wejścia obu kanałów dopiero z potencjometru. Do niego ma iść tylko jeden przewód masowy dla obu kanałów.

Co to jest to coś z lewej strony gniazda sieciowego? Wyłącznik ?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 27 Kwietnia 2023 przez jar1

1Ender · 27 Kwietnia 2023

Wyłącznik.

Mostek mas - potencjometr

Mostek mas - RCA

Jeden przewód łączący

Masa z potencjometru do podstawy potencjometru (uchwytu)

Dodatkowo poskręcam przewody.

Dziękuję 🙋🏻

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 27 Kwietnia 2023 przez 1Ender

czekin1 · 28 Kwietnia 2023

elementy obudowy dotarły:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Teraz poskręcać i do malowania.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

1Ender · 30 Kwietnia 2023

W dniu 28.04.2023 o 21:53, czekin1 napisał:

elementy obudowy dotarły:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Teraz poskręcać i do malowania.

1. Gdzie zamawiałeś obudowy?
2. Jaki koszt?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

czekin1 · 30 Kwietnia 2023

Witam, za całość 290zł to koszt cięcia.

Na całość wchodzą: 2x góra (to co na zdjęciu), 2x dół (różnica w mniejszej ilości otworów wentylacyjnych), 4x boki, 4x przód (grubość 11mm), 2x mocowanie transformatora, 4x mocowanie Soft_startu, 2xtył.

Przody i soft_starty zrobione na dwa komplety; mam w zamyśle jeszcze jedną Ugodę wykonać; pcb leżą, części są, chęci też, czasu za bardzo nie ma, ale to norma w dzisiejszych czasach.

Pozostałem przy obudowie DIY; jak wyjdzie ładnie po anodowaniu to zrobię fotki.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 30 Kwietnia 2023 przez czekin1

1Ender · 3 Maja 2023

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

@jar1.

Czy taki przewód sprawdzi się jako sygnałowy od potencjometru do RCA?

Ewentualnie jaki ekranowany z cienkich? Ktoś coś poleci?

W dniu 30.04.2023 o 14:42, czekin1 napisał:

Witam, za całość 290zł to koszt cięcia.

Na całość wchodzą: 2x góra (to co na zdjęciu), 2x dół (różnica w mniejszej ilości otworów wentylacyjnych), 4x boki, 4x przód (grubość 11mm), 2x mocowanie transformatora, 4x mocowanie Soft_startu, 2xtył.

Przody i soft_starty zrobione na dwa komplety; mam w zamyśle jeszcze jedną Ugodę wykonać; pcb leżą, części są, chęci też, czasu za bardzo nie ma, ale to norma w dzisiejszych czasach.

Pozostałem przy obudowie DIY; jak wyjdzie ładnie po anodowaniu to zrobię fotki.

A ile za materiał? Blacha alu?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 3 Maja 2023 przez 1Ender

Daniel_68412 · 3 Maja 2023

38 minutes ago, 1Ender said:

Ewentualnie jaki ekranowany z cienkich? Ktoś coś poleci?

Cordial CMK209

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

adalbert · 3 Maja 2023

Godzinę temu, 1Ender napisał:

Ewentualnie jaki ekranowany z cienkich? Ktoś coś poleci?

Ja mam taki. Bardzo giętki i dobrze się układa.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

czekin1 · 3 Maja 2023

3 godziny temu, 1Ender napisał:

A ile za materiał? Blacha alu?

Ja płaciłem: blacha aluminium 3mm- ~200zł (0,65m2- kupowałem po 312zł/m2)+ 1,5mm- 6 zł( mocowanie Soft_Startu)+ Front 11mm aluminium- 91zł.

Razem daje to 297zł za komplet dwóch obudów- stan surowy do dalszej obróbki.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

**jar1** · 4 Maja 2023

20 godzin temu, 1Ender napisał:

Czy taki przewód sprawdzi się jako sygnałowy od potencjometru do RCA?

Normalny, pojedynczy przewód ekranowany. 😉

Od potencjometru do kondensatora i od kondensatora do pcb Ugody. Pewno trzeba podzielić na dwa odcinki - od i z kondensatora, łącząc ekrany ze sobą.

Najpierw sprawdź, czy pozbyłeś się brumienia, potem dopiero szukaj sobie "lepszych" kabelków.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

1Ender · 5 Maja 2023

W dniu 4.05.2023 o 16:05, jar1 napisał:

Normalny, pojedynczy przewód ekranowany. 😉

Od potencjometru do kondensatora i od kondensatora do pcb Ugody. Pewno trzeba podzielić na dwa odcinki - od i z kondensatora, łącząc ekrany ze sobą.

Najpierw sprawdź, czy pozbyłeś się brumienia, potem dopiero szukaj sobie "lepszych" kabelków.

Kupiłem miedziany oplot cytowany

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Dołożę do przewodów

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

1Ender · 7 Maja 2023

Zamieszczam zdjęcia. Zrobiłem za radą @jar1. Połączyłem masy. Jednak buczenie w głośnikach jest dalej słyszalne gdy nic nie gra, przy maksymalnym rozkręceniu potencjometru. Jest to porównywalne do buczenia zewnętrznej stacji Trafo. Ale dźwięk (buczenie) jest dużo cichszy niż ze stacji Trafo. Jednak dla mnie dokuczliwy. Może się czepiam?

Czy ktoś ma pomysł jak zaekranować przewody od kondensatorów? Jak połączyć ekrany? Od tego bym zaczął.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
