Dyfuzory Schroedera, Rezonatory Helmholtz'a

[.:Gerard:.]

W dniu 21.03.2021 o 10:42, zbyniu 360 napisał:

Bardzo ładnie czekam aż pokażesz ukończony , pokaż też w jaki sposób robisz studnie o różnej głębokości.

Wszystkie sa o tej samej głębokości
ale chyba nie byłoby problemu kupić różnej grubości styropian aby stroić

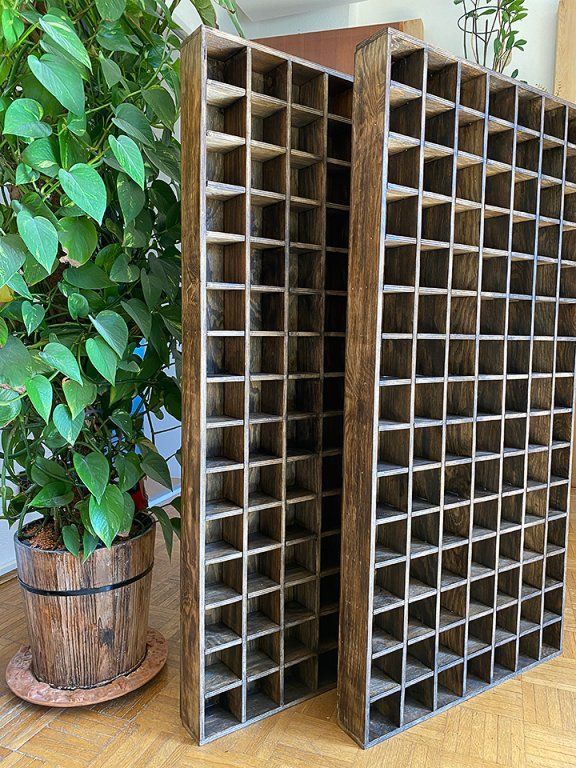

Robilem takie

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

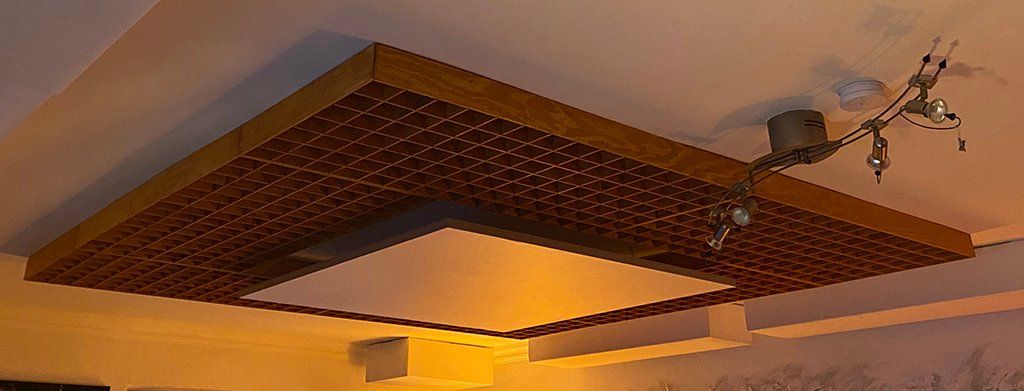

a tak wyszło na suficie

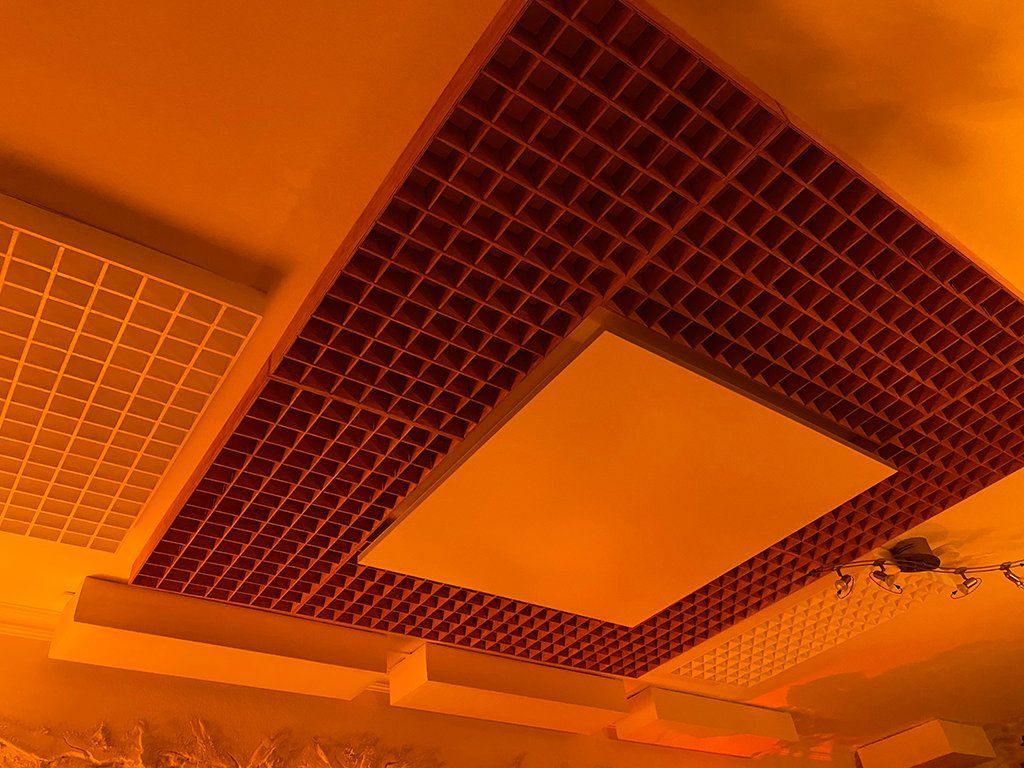

aktualny



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[sir.jax]

39 minut temu, .:Gerard:. napisał:

Wszystkie sa o tej samej głębokości

Czyli "strojone" na konkretny zakres, chyba wąskopasmowo one działają.



[.:Gerard:.]

31 minut temu, sir.jax napisał:

Czyli "strojone" na konkretny zakres, chyba wąskopasmowo one działają.



Zależało mi na skróceniu pogłosu wyższych zakresów nie wpływając na niskie zakresy, udało sie,
miałem na probe absorbery szerokopasmowe na suficie ale źle wpływało na dziwek, dociążenie średnicy za bardzo przyciszało

Wymyśliłem jeszcze takie, ale jeszcze nie skończyłem
rozpraszająco pochłaniający

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[xajas]

Zależało mi na skróceniu pogłosu wyższych zakresów nie wpływając na niskie zakresy...

Dyfuzory maja nikly wplyw na poglos. Chcesz zredukowac poglos (poziom glosnosci odbic, RT,..), musisz uzyc absorbery a nie dyfuzory

[.:Gerard:.]

Absorber na wysokie zakresy wisi pośrodku

a dyfuzory zadziałały jak pułapka na odbicia i wyraźnie je zredukowały

Edytowane 23 Marca 2021 przez .:Gerard:.

[xajas]

39 minut temu, .:Gerard:. napisał:

Absorber na wysokie zakresy wisi pośrodku

a dyfuzory zadziałały jak pułapka na odbicia i wyraźnie je zredukowały

Nie rozumiem. Jesli mialy zadzialac jak pulapka (czyli absorber), to wystarczylo by powiekszyc ten wiszacy posrodku absorber

[.:Gerard:.]

Tutaj przykład na dyfuzor Schröder

ingerencja w odbicia ale nie zatracając ich przez pochłanianie, one jednak ważne są dla przestrzenności
nie chciałem także wpływać na charakterystykę,
jak widać w tych wlotach energia jest tłumiona i korygowana powraca

[xajas]

Powyzsza argumentacja jest nielogiczna i nie pasuje

1. Pisales "...Zależało mi na skróceniu pogłosu wyższych zakresów"

Jak chcesz skroci poglosy w wyzszym zakresie, musisz zatracic energie odbic w wyzszym zakresie -> przez pochlanianie

A jak jej nie chcesz zatracic, to mozesz ja rozpraszac, ale wtedy nie za bardzo skrocisz poglosu

Przeciez juz to przerabialismy (temat pomiar RT60, RT30...) -> bez pochlaniania nie ma skrocenia poglosu



2.Piszesz

"...jak widać w tych wlotach energia jest tłumiona i korygowana powraca..."

Nie nie widac.

Moze inaczej powraca niz pada, ale tlumiona nie jest -> gdzie "znika" ta wytlumiona korygowana energia ?  (patrz "zasada zachowania energii")

powtorze sie: zadaniem dyfuzorow nie jest pochlanianie (tlumienie) energii, wrecz przeciwnie ->  zachowanie energii

Edytowane 23 Marca 2021 przez xajas

[.:Gerard:.]

Widocznie ja to inaczej rozumiem, więcej rozproszonych nierównomiernie odbić wprowadza echo,
uspokojenie, rozbicie energii, wprowadza spokój i równowagę nie tracąc przestrzenności


Przesadnym wygłuszeniem zatracisz wybrzmiewania, rozprzestrzenianie a dźwięki będą przesadnie analityczne
ty może lubisz ja tak nie lubię
Zrobiłem jak zrobiłem bo tak jest dla mnie dobrze



PS. Energia -przecież pisałem ze nie chciałem zatracić odbić,
nie musisz mi tego powtarzać o czym sam pisałem i zaprezentowałem

Edytowane 23 Marca 2021 przez .:Gerard:.

[.:Gerard:.]

PS 2
Wcześniej pisałem "w porównaniu do absorberów"

[.:Gerard:.]

@xajas

wejść w link, wybierz opcje dźwięków i porównaj, bez modułów, z dyfuzor z absorberem

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

To teraz wiesz co miałem na myśli spokój i porządek z utrzymalniem naturalności "Räumlichkeit"

dlatego nie mam absorberów szerokopasmowych na pierwszych odbiciach

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[xajas]

Ja juz od dawna wiem, na czym ci zalezy (na rozpraszaniu) i co masz na mysli, ale ty ciagle piszesz o „poglosie“ a majstrujesz dyfuzory, co dla nasladowcow moze byc zgubne bo kontraproduktywne

[.:Gerard:.]

Bo pogłos tez się redukuje
Nawet ci z Hofa wiedza co dobre 🙂





Edytowane 23 Marca 2021 przez .:Gerard:.

[avilla]

2 godziny temu, .:Gerard:. napisał:

Bo pogłos tez się redukuje
Nawet ci z Hofa wiedza co dobre 🙂



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Oczywiście że się redukuje, ale nie przez dyfuzory tak jak ty to opisałeś.


Po prostu zamiast się odbijać między podłogą a sufitem, fale są rozpraszane na boki i pochłaniane przez te absorbery na ścianach. A ponieważ część nie trafi bezpośrednio na absorbery tylko odbije się po dłuższej drodze - więc stworzy się wrażenie przebywania w większym pomieszczeniu.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[.:Gerard:.]

2 godziny temu, avilla napisał:

Oczywiście że się redukuje, ale nie przez dyfuzory tak jak ty to opisałeś.


Po prostu zamiast się odbijać między podłogą a sufitem, fale są rozpraszane na boki i pochłaniane przez te absorbery na ścianach. A ponieważ część nie trafi bezpośrednio na absorbery tylko odbije się po dłuższej drodze - więc stworzy się wrażenie przebywania w większym pomieszczeniu.

Włączałeś test z linka który podałem ? Tam robili test z 36 dyfuzorów, oddzielnie 36 absorberów i oddzielnie mix
Słychać wyraźnie różnicę bez paneli kontra tylko dyfuzory


Polecam powiesić jak u mnie ca. 6m² i przetestować a później możemy rozprawiać o ...

Edytowane 23 Marca 2021 przez .:Gerard:.

[Bartek Chojnacki]

Jedno i drugie redukuje pogłos, ale absorbery znacznie bardziej niż dyfuzory, to chyba jasne, natomiast zupełnie inaczej wygląda taki pokój RT 0.3 s zrobiony dyfuzorami jak RT 0.3 zrobiony pochłaniaczami, bo czasem trzeba popatrzeć na szereg innych parametrów (w tym energetycznych) niż RT. Jeżeli w ciągu 100 ms dostaniesz powiedzmy 3 silne odbicia i nic poza tym to energetycznie może wyjść podobnie jak w ciągu tych 100 ms dostaniesz milion odbić słabszych... dlatego czasem trzeba popatrzeć na reflektogram i na inne parametry czasowe. Pogłos to tylko podstawa podstaw.

[balonik]

No to co lepiej zastosować - dyfuzor czy absorber?

[.:Gerard:.]

2 godziny temu, balonik napisał:

No to co lepiej zastosować - dyfuzor czy absorber?

Zależy, studio absorbery, filharmonia dyfuzory
W domu, jedno i drugie

[xajas]

Zależy, studio absorbery

to sie chyba nie zgadza
tutaj przod absorbtion, tyl dyfraction

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[.:Gerard:.]

3 minuty temu, xajas napisał:

to sie chyba nie zgadza
tutaj przod absorbtion, tyl dyfraction

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

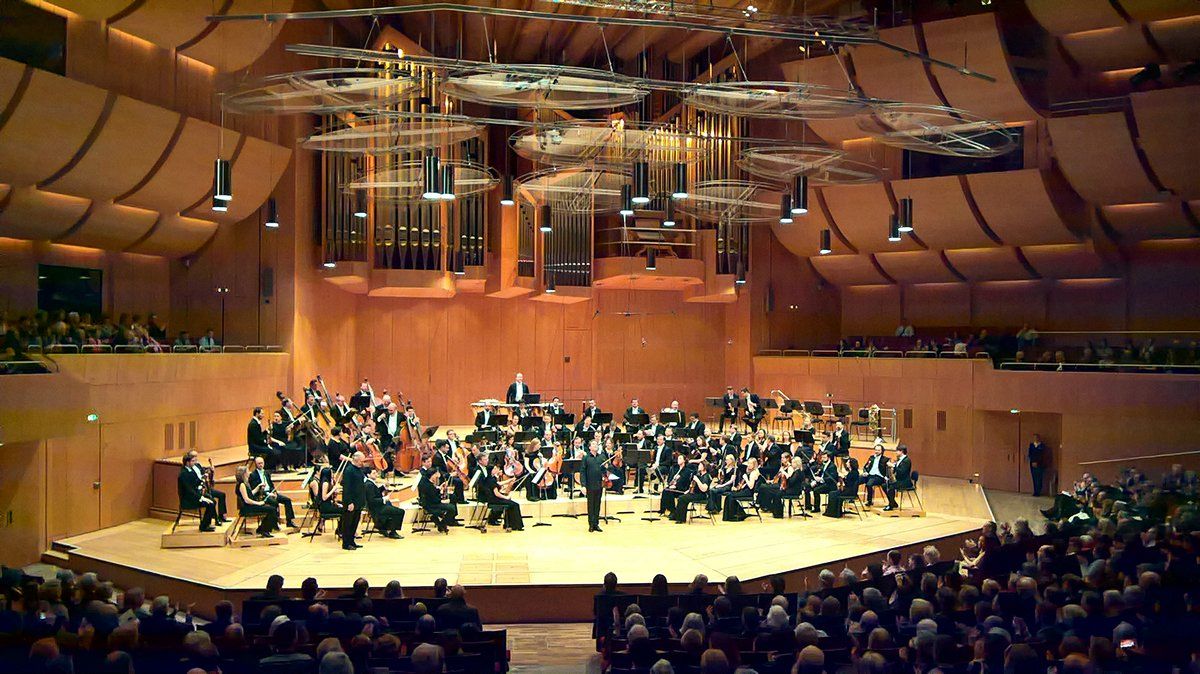

A tutaj w Monachium (moje zdjęcie) same absorbery ....

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[xajas]

A tutaj w Monachium (moje zdjęcie) same absorbery ....

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Czy ty znowu

Przeciez to nie studio i czy to sa absorbery?
Sam pisales, ze filharmonia to dyfuzory

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[.:Gerard:.]



Wcześniejszy mój post był ironiczny,
piłem delikatnie, normalnie staram się przyjaźnie dyskutować ale sam wiesz ze się nie zgadzamy i wyszło jak wyszło

[balonik]

Dalej nic nie rozumiem ...

[Bartek Chojnacki]

7 godzin temu, balonik napisał:

Dalej nic nie rozumiem ...

bo nie ma złotej reguły... na wszystko trzeba odpowiedzieć praktycznie - to zależy

[Pankracy777]

Jakiej klasy mikrofon pomiarowy będzie wystarczajacy do strojenia rezonatorów Helmholtza, nie schodząc powiedzmy poniżej 40-45Hz?

Czy półka 300-350zł nada się do czegokolwiek czy nie podchodzić do tematu bez większych funduszy?

[Gość]

https://allegro.pl/oferta/ecm8000-pomiarowy-mikrofon-pojemnosciowy-behringer-10166738460

[przemak]

1 godzinę temu, Pankracy777 napisał:

Jakiej klasy mikrofon pomiarowy będzie wystarczajacy do strojenia rezonatorów Helmholtza, nie schodząc powiedzmy poniżej 40-45Hz?

Czy półka 300-350zł nada się do czegokolwiek czy nie podchodzić do tematu bez większych funduszy?

Albo umik (trochę drożej) albo zwykły mikrofon pomiarowy - np. behringer. Może będzie tańszy, ale wymaga przedwzmacniacza z fantomem. W sumie umik wychodzi taniej 😉 Z drugiej strony ma tylko próbkowanie 48k, co może być przeszkodą.

Do strojenia rezonatorów to w sumie nawet najtańsza wkładeczka elektretowa styknie, byle dookólna.

[Pankracy777]

Dzięki za propozycje, Umik wydaje się spoko opcją, jeśli podepnę go bezpośrednio pod kompa - nie będę musiał kupować dodatkowych elementów.

A i przyda się do pomiarów ogólnych pokoju.

Gdyby ktoś akurat chciałby pozbyć się swojego to chętnie przygarnę :)



[GT]

Mam pytanie do praktyków i teoretyków (bez złego słowa tego znaczenia). Czy dyfuzory typu Skyline 2D powinno się umieszczać w miejscach 1 odbić - np boczne ściany, czy jednak może niekoniecznie i wybierać zbliżone ale jednak mniej newralgiczne miejsca? Zależy mi np na powiększeniu sceny czy wkładając na 1 odbicie taki Skyline nie spowoduje większego uporządkowania dźwięku kosztem przestrzenności? Pytam całkiem serio bo z 2 podejściami się spotkałem.

[Bartek Chojnacki]

nie ma 2 podejść, powinno być 1 - to zależy. Ogólnie to jest dobry pomysł dać głębokie, 10-15 cm dyfuzory na pierwsze odbicia, o ile kąt padania fali  na strukturę jest odpowiednio duży. Jak pomieszczenie jest długie, kolumny daleko, kąt mały - to gorzej, wtedy raczej radziłbym odpuścić panele rozpraszające na odbiciach bocznych i dać tylko na ścianę przednią i tylną. Ale to naprawdę zależy... daleko nie szukać, niedawno u forumowego kolegi @halik dałem dyfuzory wszędzie na każde pierwsze odbicie bo zwyczajnie pochłaniacze już nie wchodziły w grę. W innych wypadkach zazwyczaj miesza się pochłanianie z rozpraszaniem, tam gdzie sa najskuteczniejsze dyfuzory, pochłaniacze do granicy możliwości tj. do osiągniecia odpowiedniego pogłosu... i dalej też rozpraszacze
