NUDA II - wątek techniczny

[Benpe]

Ja nad tymi pierdkami z komórek nie panuję. Mam pierwszą wersję Ahajową i jest BARDZO wrażliwa na komórki, nawet z 4 metrów - zgroza. Poskładałem Nudę2 i tego nie ma. Dodam, że obudowa Nudy ma nawet cieńsze ściany, nie zbiera nawet otwarta. Chętnie powalczę z tym w Pre1 ale na razie to jestem jak dziecko we mgle. Oczywiście kable, miejsce, reszta toru - bez zmian.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[burz]

No i gość od piaskowania spier... mi obudowę - górna blacha podczas piaskowania pod wpływem gorąca wygięła się jak jajko i jest do wyrzucenia. Szlag mnie trafia:(

Potrzebuję blachy od tunera denon TU460!!! Help.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[ahaja]

1EP1001825 x1 sztuka

1EC551015 x2 sztuki

I gotowe. Nie bawisz się w piaskowanie, malowanie etc.

Pod koniec tygodnia wrzucę zdjęcia jak to wygląda.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 12 Września 2012 przez ahaja

[burz]

Mądry po szkodzie. Jak tak dalej pójdzie, to obudowa będzie mnie kosztowała tyle, ile gotowiec z modusa. Nie licząc mojego czasu i roboty.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

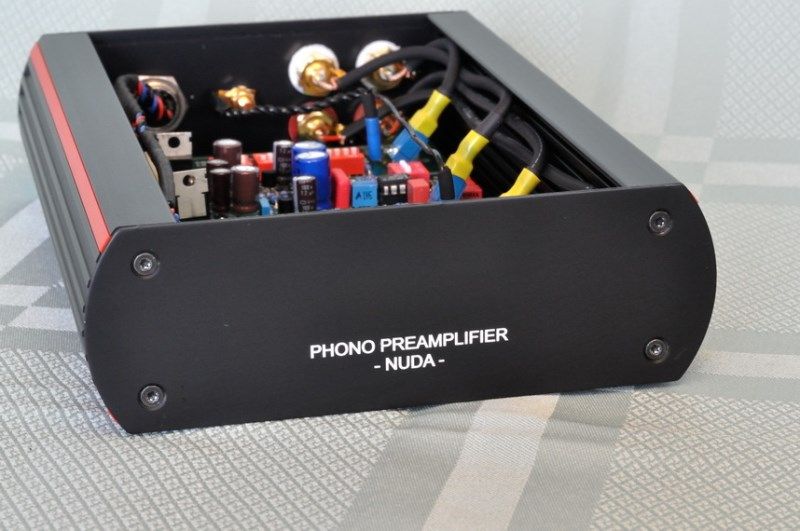

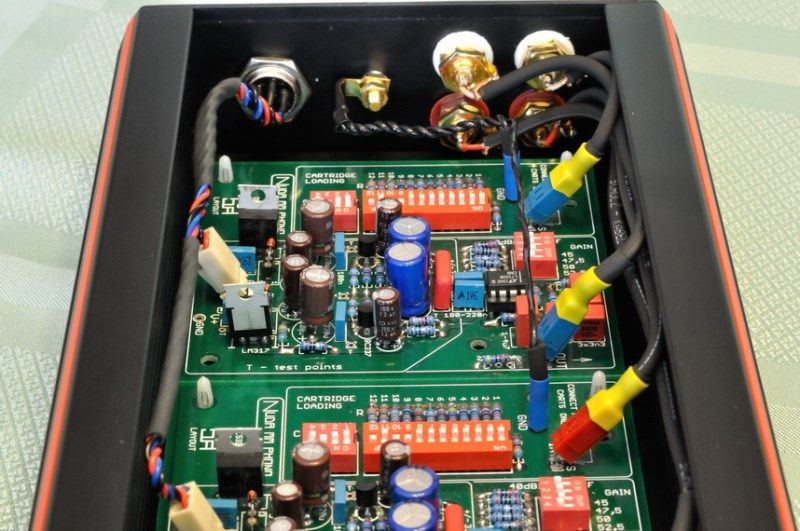

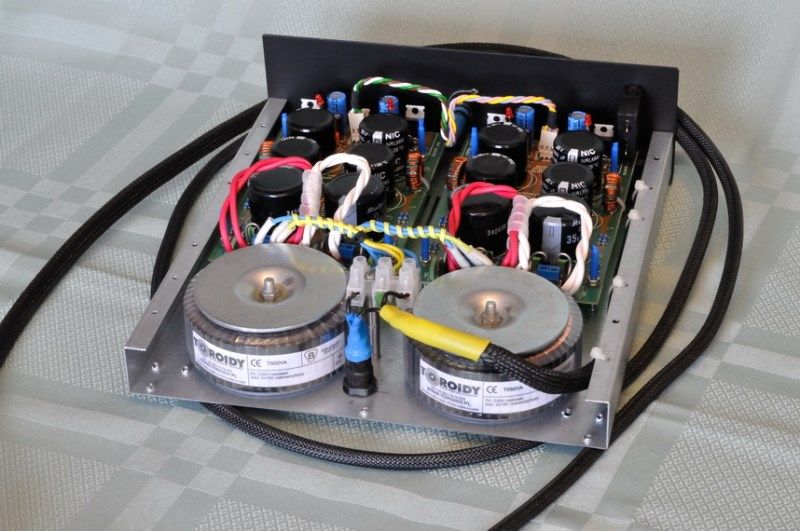

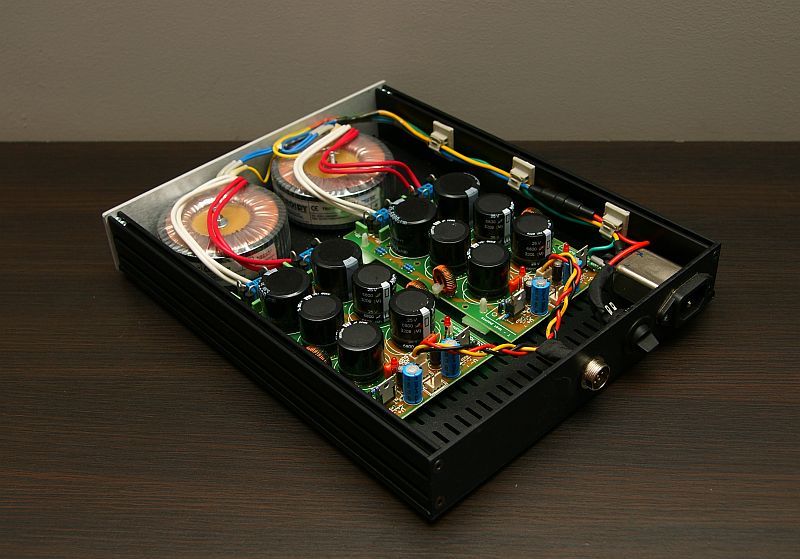

[ahaja]

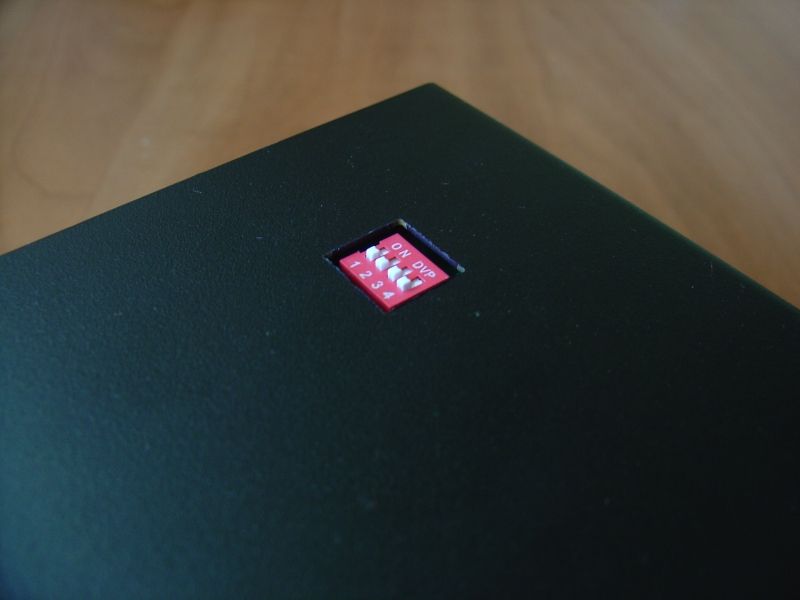

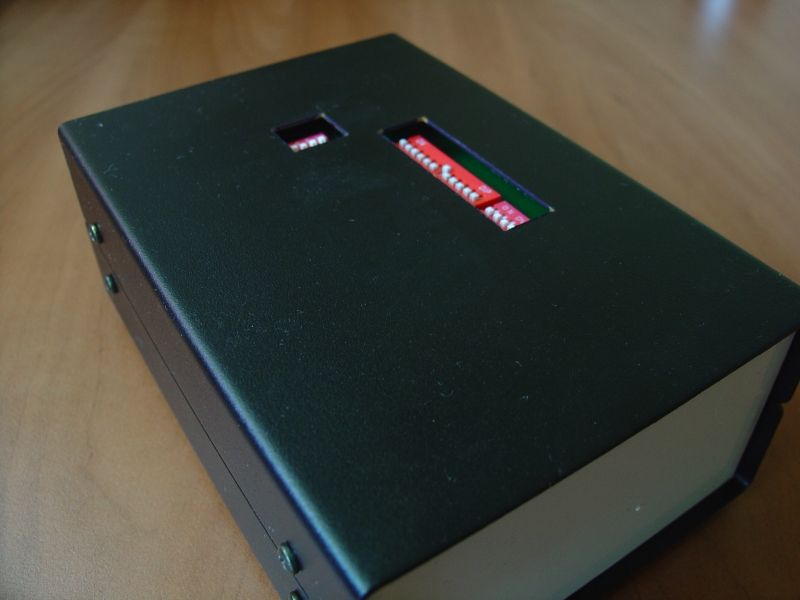

Założeniem był mały rozmiar obudów i dostęp do przełączników bez konieczności ich otwierania.

Fronty i tył są oklejone folią zabezpieczającą. Pod nią jest alu szczotkowane.

A wygląda to tak.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[descenic]

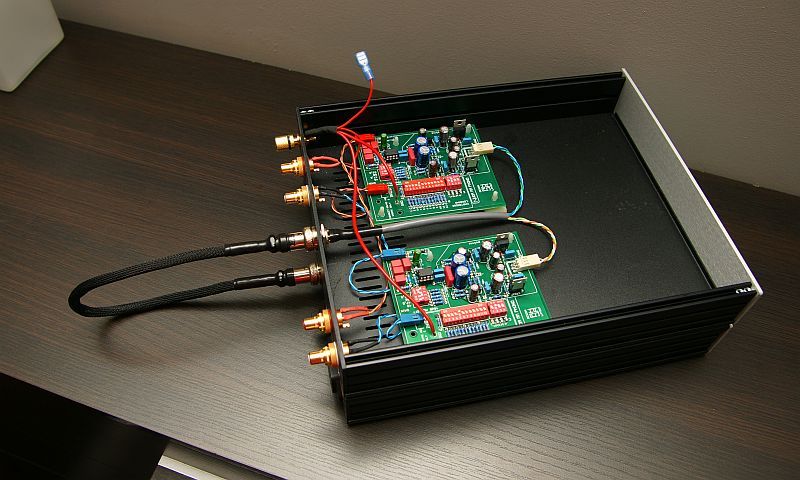

To i ja się pochwale swoja NUDA :) W sumie nic nowego bo skopiowałem wszystkie pomysły autora, któremu btw dziękuje bardzo za stworzenie czegoś tak genialnie brzmiącego :)Niestety tylko sekcja MM w chwili zamawiania finanse nie pozwoliły na zamówienie MC czego teraz żałuję :/



Zasilanie jes po modyfikacjach zenerkami - obyło sie praktycznie bez problemów - na jednej gałęzi zamiast około 16,4 pojawiło się 16,9V - dokupienie i wymiana zenerki rozwiązała problem. Mam jeszcze jeden powiedzmy dziwny objaw na innej galezi: rozładowuje się 2-3 razy dłużej niż pozostałe - nie doszedłem póki co czemu :/



NUDA nawet bez połączenia z masa gramofonu nie brumi ani nie łapie praktycznie żadnych syfów z otoczenia - oczywiście pod warunkiem ze obudowa jest zamknięta. Napisałem praktycznie bo nawet przy zamkniętej obudowie 5GHz router stojący metr od pre dawał się we znaki - przesunąłem go 2m dalej i jest idealna cisza żadna komórka ani nawet silnik wiertarki nie daje sie "podsłuchiwać" - dla spokojnosci wszystkie ścianki obudowy pre połączyłem kabelkami.



Samo pre gra świetnie dokładnie tak jak sobie wyobrażam brzmienie analogu - Jako opa jest LME49710 i chyba juz tak zostanie - jak narazie nie kusi mnie żeby kombinować z czymś innym :D



Na wyjściu z pre z ciekawości wstawiłem Nichicon'y MUSE 1uf/50V ale jakoś mi nie leżą, straszny balagan na gorze pasma sie zrobił - 1uf wima była jakby spokojniejsza na gorze mniej szeleszcząco hałaśliwa, nie wiem może to moje drewniane ucho albo nichicony sie nie wygrzały - jak ktos ma jakieś obserwacje w tym temacie to chętnie poczytam :)



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[audiophill666]

To i ja się pochwale swoja NUDA :) W sumie nic nowego bo skopiowałem wszystkie pomysły autora, któremu btw dziękuje bardzo za stworzenie czegoś tak genialnie brzmiącego :)Niestety tylko sekcja MM w chwili zamawiania finanse nie pozwoliły na zamówienie MC czego teraz żałuję :/



Zasilanie jes po modyfikacjach zenerkami - obyło sie praktycznie bez problemów - na jednej gałęzi zamiast około 16,4 pojawiło się 16,9V - dokupienie i wymiana zenerki rozwiązała problem. Mam jeszcze jeden powiedzmy dziwny objaw na innej galezi: rozładowuje się 2-3 razy dłużej niż pozostałe - nie doszedłem póki co czemu :/



NUDA nawet bez połączenia z masa gramofonu nie brumi ani nie łapie praktycznie żadnych syfów z otoczenia - oczywiście pod warunkiem ze obudowa jest zamknięta. Napisałem praktycznie bo nawet przy zamkniętej obudowie 5GHz router stojący metr od pre dawał się we znaki - przesunąłem go 2m dalej i jest idealna cisza żadna komórka ani nawet silnik wiertarki nie daje sie "podsłuchiwać" - dla spokojnosci wszystkie ścianki obudowy pre połączyłem kabelkami.



Samo pre gra świetnie dokładnie tak jak sobie wyobrażam brzmienie analogu - Jako opa jest LME49710 i chyba juz tak zostanie - jak narazie nie kusi mnie żeby kombinować z czymś innym :D



Na wyjściu z pre z ciekawości wstawiłem Nichicon'y MUSE 1uf/50V ale jakoś mi nie leżą, straszny balagan na gorze pasma sie zrobił - 1uf wima była jakby spokojniejsza na gorze mniej szeleszcząco hałaśliwa, nie wiem może to moje drewniane ucho albo nichicony sie nie wygrzały - jak ktos ma jakieś obserwacje w tym temacie to chętnie poczytam :)





pochwal się proszę, do których odudów to włożyłeś.. który konkretnie typ i rozmiary??

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[descenic]

Obudowy kupilem w dc-components wymiary 23 na 28cm wysokość 1U drożej niż w modu ale bez kombinowania i dostawa po 3 dniach :)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Ręki sobie uciąć nie dam ale obstawiam, że są to obudowy z modu: Galaxy GX248 230 x 280 x 40 mm

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[ahaja]

Dokładnie tak - 1GX248.



Wsadzałeś Muse ES czy zwykłe Muse? Powinny tam być bipolary czyli ES.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[descenic]

Muse ES Bipolary narazie daje im "szanse" moze musza sie troche ulozyc ;)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[elcancar]

Otwory też robili w DC-Components? Ile musiałeś dopłacić?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[descenic]

Otwory robiłem sam ;) w końcu to diy :D i trochę przyjemności musiałem sobie zostawić i o ile zrobienie skrzynek takich jak te gotowe z modu w moim przypadku poprostu się nie opłaca finansowo - nie mam dostępu do odpowiednich narzędzi i materiałów a zamawianie wszystkiego w poszczególnych zakładach wychodzi finansowo podobnie i do końca nie ma gwarancji co z tego wyjdzie to wywiercenie kilku dziurek w alu naprawde nie stanowi problemu.



W moim przypadku wystarczyła: wkrętarka + taśma malarska do zabezpieczenia + zestaw najtańszych chińskich wiertel do drewna + 2 pilniki + czarny marker olejny :)



Alu jest miękkie - wiertlami do drewna spokojnie załatwia się większość otworów potrzebnych w takich konstrukcjach ;)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[audiophill666]

Obudowy kupilem w dc-components wymiary 23 na 28cm wysokość 1U drożej niż w modu ale bez kombinowania i dostawa po 3 dniach :)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Ręki sobie uciąć nie dam ale obstawiam, że są to obudowy z modu: Galaxy GX248 230 x 280 x 40 mm

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

dzięki :)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[burz]

Tył mojej Nudy skończony (fotki). Teraz czas na zabawę z przodem...





Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[arnipl]

ładne tylko nie pomyl się przy podłączaniu mimo nadruku :)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 19 Września 2012 przez arnipl

[Manluk]

Raczej nie będę korzystał ze wzmacniacza MC. Czy dało by się go przerobić na wysokiej klasy część analogową do DACa na AD1865 by Robertus, który jest opisany w dziale DIY

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[krzysiek]

zakłócenia od telefonów komórkowych -z odległości kilku metrów....



Może miał ktoś podobnie w nudzie? jak sobie z tym poradzić ?



Nie mam Nudy, mam inne dual mono i tez popierduje :)



BTW czy jakiś kolega z 3miasta ma złożoną Nudę, chętnie bym posłuchał :)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Waluch]

Przyjeżdżaj na flaszkę samogonki i swojskiej kiełbaski do Białegostoku , będzie okazja żeby trochę posłuchać

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[krzysiek]

Kurde, potrafisz namówić :-D



Jak dostanę szału od stukania w klawisze w robocie, to może zrobię sobie kiedyś wycieczkę - nigdy nie byłem w Białymstoku :)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Waluch]

Nocleg i atrakcje masz zapewnione :]



Gdynia > Białystok zrobiłem miesiąc temu w 5h, jedzie się całkiem przyjemnie

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 26 Września 2012 przez Waluch

[krzysiek]

Kurde i nie wpadłeś posłuchać muzyki... eh :)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Vlado]

Zapewne część z nas ma już odpaloną Nudę II i dokonało wstepnych prób odsłuchowych. Może podzielmy się wrażeniami z tych próbnych odsłuchów opisujac konfigurację w jakiej została złożona i konsultujac własne spostrzeżenia pozwalajace skorygowac błędy aplikacji.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[bitupt]

Wersja pre w moim wydaniu. Pozostała kosmetyka, korekty ustawienia. Konstrukcja jest tak pomyślana, aby można w miarę szybki sposób wymienić mm na mc.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[ricon]

Okablowanie jak wtryskiwacze pod maską :)

Ale estetycznie i z zasadami sztuki.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 28 Września 2012 przez ricon

[Radmruś]

Wersja pre w moim wydaniu.

Fajna ta Twoja nuda... :)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

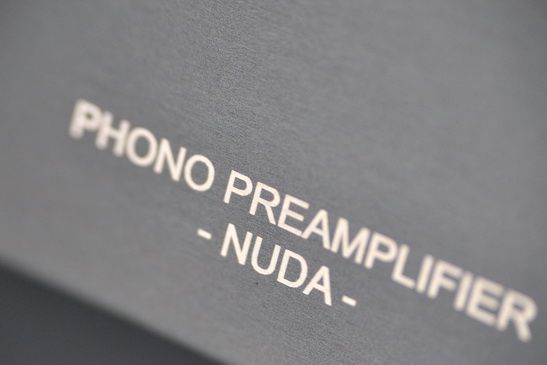

[burz]

uff, wreszcie zdobyłem górną blachę do obudowy.

Środek już pokazywałem, a tak się prezentuje moja nuda, wstawiona na swoje miejsce:)



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 30 Października 2012 przez burz

[r1212]

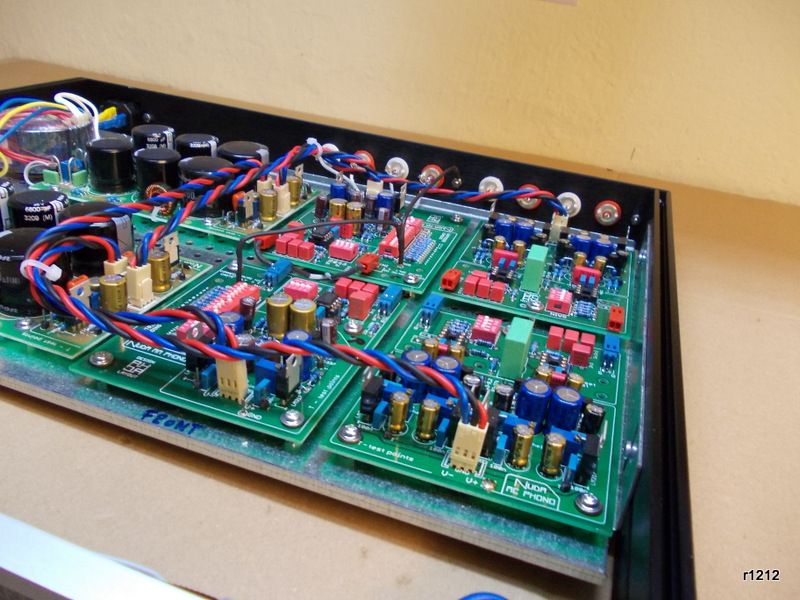

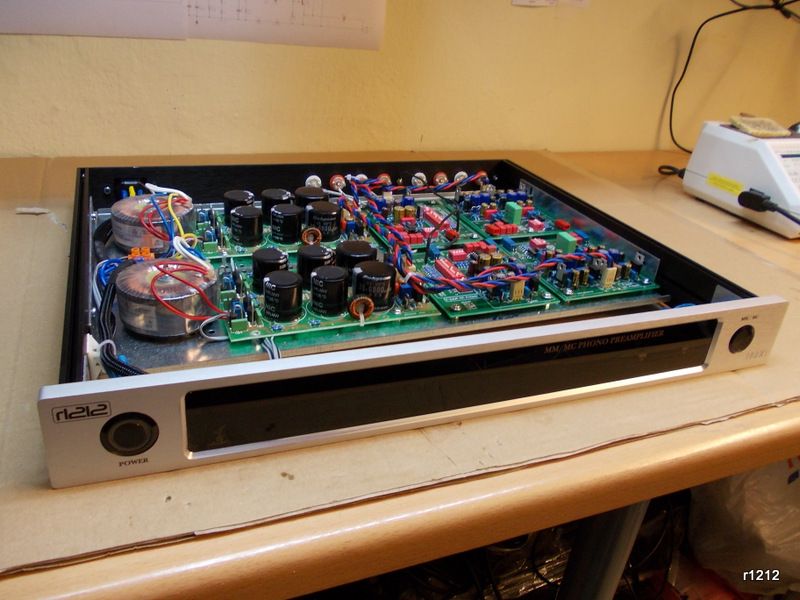

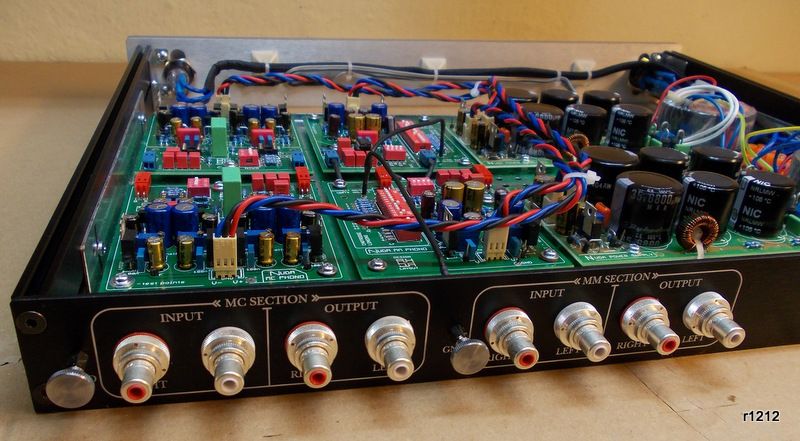

W końcu moja NUDA też się doczekała obudowy :)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[crategus]

Chciałoby się napisać, że nie czas na nudę gdy husaria w szarży ;) ale co tam - w końcu odpaliłem swoją. Brakuje jeszcze tylko popychacza do włącznika i jakichś sensowniejszych oznaczeń z tyłu.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Davis]

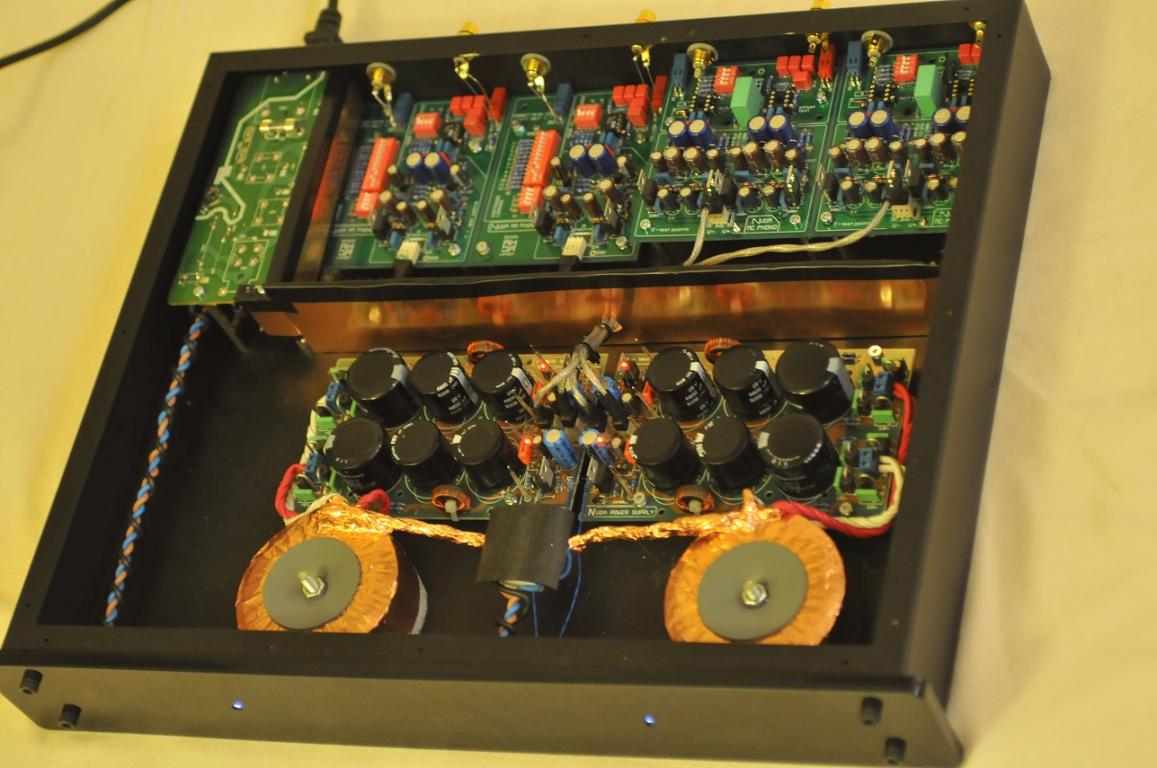

Ja w swojej też mam 2 transformatory, o jeden za dużo bo żadnej różnicy na korzyść przy dwóch nie słychać - sprawdzone.

Daje chyba tylko lepsze samopoczucie użytkownikowi.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 13 Stycznia 2015 przez Davis

[ahaja]

Ano. ;-)

Ładne.

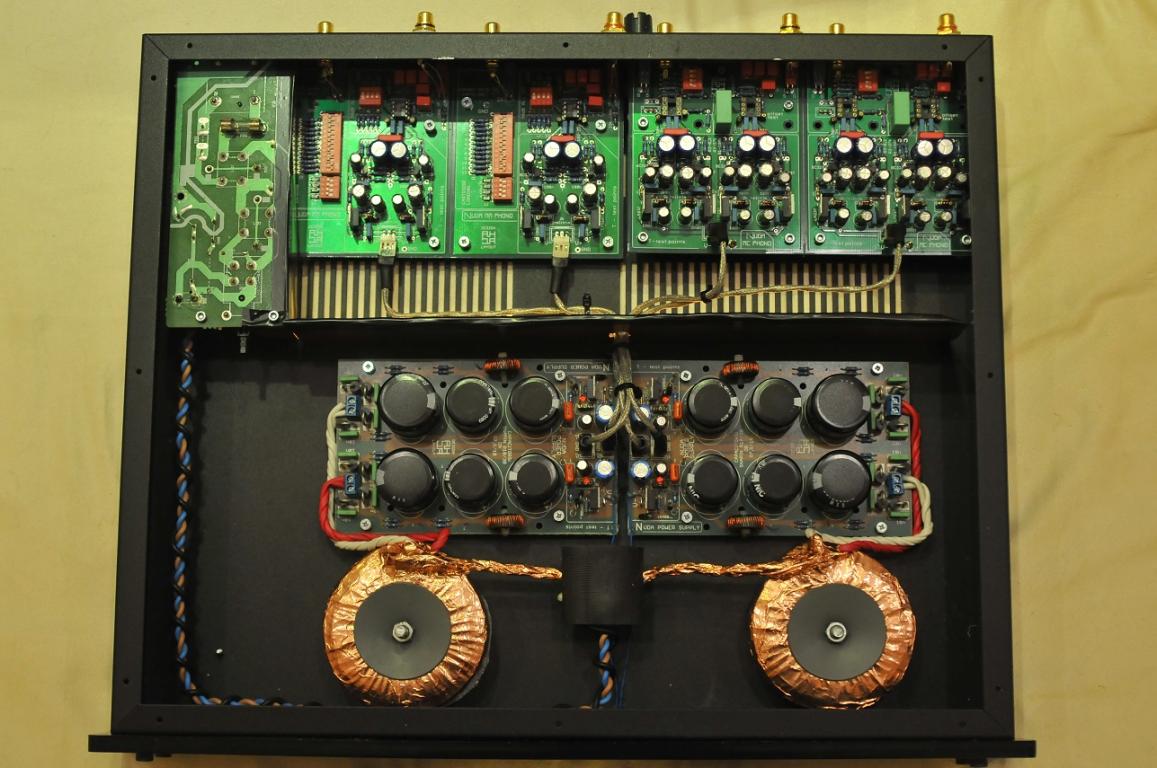

Zastanów się czy nie bezpieczniej odwrócić tą pcb z bezpiecznikiem, który widzę (chyba). Dla spokojności ...



W sekcji MC w 1 stopniu są pady w NFB (między nogami 2 a 6) od spodu pcb - w razie kłopotów z radiem albo komórkami etc. możesz wlutować tam kondki (smd 1206) 440...660pF.



W sekcji MC uważaj by stabilizatory, które są blisko siebie (te w środku) nie zetknęły się - załozenie na jeden z nich koszulki termokurczliwej załatwia sprawę.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
