DAC X - kompletny i rozbudowany DAC dla zaawansowanych.

[Waldi_06]

to nie mozliwe.

sprawdź lutowanie atmegi i elementów wokół procesora.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[shark700]

Z funkcji Mute celowo zrezygnowaliśmy, aby nie komplikować projektu. Z tego co pamiętam kilka stron wcześniej Waldi_06 pokazuje jak rozwiązać problem.

Wyjściem jest kupno kitu do wzmacniacza odłączającego wyjście lub odpowiednia kolejność włączania/wyłączania sprzętu.

Krzaczki na wyświetlaczu pomaga na to skrócenie tasiemki up-lcd, kondensator blokujący zasilanie bezpośrednio na złączu lcd, rezystor 1-4,7 Ohm w linii zasilającej lcd lub definitywne układ, który powoduje resetowane up, jak widać w kilku przypadkach mógłby się przydać, projekt go nie posiada.

Atmega sama sie nie przeprogramuje, tzn nie straci opisu wejść.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 29 Października 2015 przez shark700

[bomarek]

A u mnie notorycznie zmienia się tylko nr. wejścia 5, zamiast 5 świecą się wszystkie piksele w jej polu.

Nic z tym nie robię, przyzwyczaiłem się, ale taśma długa.

W drugim X_e zero problemów ale taśma up - lcd bardzo krótka.Oba wyświetlacze VFD

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Mufcore]

Koledzy podpowiedzcie jak spowodować o ile się w ogóle da na iXie odpalić pliki 192 podłączając odtwarzacz przez coaxa.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[dumek]

Używam Luckit WaveIO USB Converter przez Coaxal i nie ma problemu z plikami 192

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Mufcore]

Ok pytanie tylko na jakim przetworniku to idzie na 192, i kwestia że to nie po USB jest podłączane tylko odtwarzacz NAD

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[dumek]

jak gram na AK4399 . Na odtwarzaczu czyli z płyty masz 192? jak? z odtwarzacza 44,1

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Mufcore]

To od poczatku.

U mnie na kompie nie bylo problemu z zadnymi plikami chociaz max co sprawdzalem to 96.

Kumpel chcial Xa sprawdzic u siebie a ma NADa z plikami 192 wiec to pewnie jakis serwer multimedialny i przy wsadzonym AD nie ida wiec stad pytanie.





Wysłane z mojego radiotelefonu Mors

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[dumek]

Przy AD tez powinno grać kwestia ustawień, gdzieś w wątku było to opisane

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 31 Października 2015 przez dumek

[Mufcore]

A mozesz podowiedziec ustawienia



Wysłane z mojego radiotelefonu Mors

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[zephyr]

Spokojnie na AK4399 można odtwarzać 24/192. U mnie na SB Touch ze zmodyfikowanym softem pięknie to działa.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Mufcore]

No wielkie dzieki za podpowiedz.

A moze ktos podeslac ustawienie Xa



Wysłane z mojego radiotelefonu Mors

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Waldi_06]

jest kilka stron wcześniej w zamieszczonym manualu,

ale zasada jest prosta

odbiornik SPDIF przyjmie wszystko do 24/192 (lub niżej)

następnie puści to do upsamplera, który może upsamplowac do 24/192 (lub niżej)

i taki sygnał upsamplowany wypuści do przetwornika,

pewnym specyfikiem jest PCM1704 - tutaj sygnał upsamplowany do 24/192 dociera do filtra DF1706, a następnie jest konwertowany synchronicznie do max 96 i tak jest puszczany do PCMa,



ustawienia upsamplera są opisane w manualu,

są to LOW, Medium i High

czyli 44.1/48, 88.2/96 i high 176.4/192,

z czego mogą być kłopoty z sygnałem 176.4 bo ogólnie Wolfsony maja z nim problem.



acha

BARDZO WAŻNE

Windows Xp (nie wiem jak wyższe) konwertuje sygnał do 44.1, lub 48, właściwie zawsze, o ile odtwarzamy z karty muzycznej,

wyjątkiem jest świadome ustawienie w tryb ASIO, np EMU,

sterowniki ASIO można znaleźć dla różnych kart.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Mufcore]

Wielkie dzięki, jak zwykle można na Was i Na Ciebie Waldi liczyć

Pozdrawiam wszystkich i dalszych miłych odsłuchów :)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Varrol]

to nie mozliwe.

sprawdź lutowanie atmegi i elementów wokół procesora.



A kiedy mógłby stracić ustawienia? Robiłem sporo testów - może coś ja namieszałem. Poleciały wszystkie - pilota też musiałem od nowa ustawiać. Teraz (i sporo czasu wcześniej) chodzi i trzyma ustawienia normalnie.



Przy okazji - wartość "output bits" dla PCM1704 - wszystko poniżej 24 bitów szumi/trzeszczy - niezależnie, czy podłączę coax z CD czy z karty. Spodziewałem się, że z CD wychodzi 16 bitów - chyba, że źle to rozumiem.



PS. Potrzebuję podłączyć diodę z obudowy - standardowa ~2V 20ma - i zastanawiam się, czy po prostu do 230V na prostym układziku czy z płytki daca można pociągnąć.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[frobek]

Dac-X i preamp z buforem FET w jednej obudowie ze starego tunera rocznik 1978 :). Wszystkie przyciski, wajchy i pokrętło działają i realizują właściwe sobie funkcje dla obu urządzeń. DAC w większości uruchomiony, analogówka dla WM8741 czeka jeszcze na tranzystory LSK389, maja być na dniach. Preamp działa.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Waldi_06]

A kiedy mógłby stracić ustawienia? Robiłem sporo testów - może coś ja namieszałem. Poleciały wszystkie - pilota też musiałem od nowa ustawiać. Teraz (i sporo czasu wcześniej) chodzi i trzyma ustawienia normalnie.



jeżeli programowałeś na szybko,

ustaw programator na slow i wykonaj programowanie dwukrotnie,

dziewicze atmegi potrafią nie dizłać jak potrzeba po pierwszym programowaniu,

też tak się dałem złapać,



Przy okazji - wartość "output bits" dla PCM1704 - wszystko poniżej 24 bitów szumi/trzeszczy - niezależnie, czy podłączę coax z CD czy z karty. Spodziewałem się, że z CD wychodzi 16 bitów - chyba, że źle to rozumiem.

bardzo dziwne,

ponieważ dac posiada upsampler asynchroniczny to nie ma znaczenia jaki sygnał wchodzi (nie ma znaczenia dla poprawności grania, bo dla dzwięku uzyskuje się subtelne różnice).

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[frobek]

Uruchomiony, grający DAC-X z WM8741 w towarzystwie UGODY :), wszystko w pancernych metalowych obudowach z lat 70-tych :). Obudowy oczywiście po starym sprzęcie odrobinę zmodyfikowane :)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 11 Listopada 2015 przez frobek

[pdyn]

czy można poprosić o schemat bo link z początku wątku nie działa :/

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[mariusz.o]

A może jakieś nowe płytki córki?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Waldi_06]

czy można poprosić o schemat bo link z początku wątku nie działa :/

schemat czego?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[pdyn]

schemat czego?

Układu konwersji I/U oraz samego DACa najlepiej PCM1704

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Varrol]

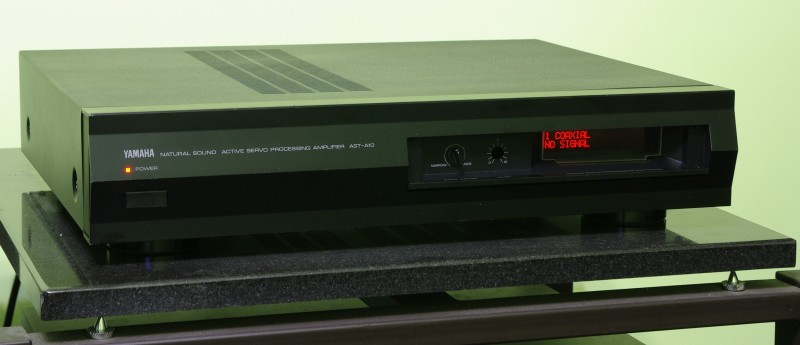

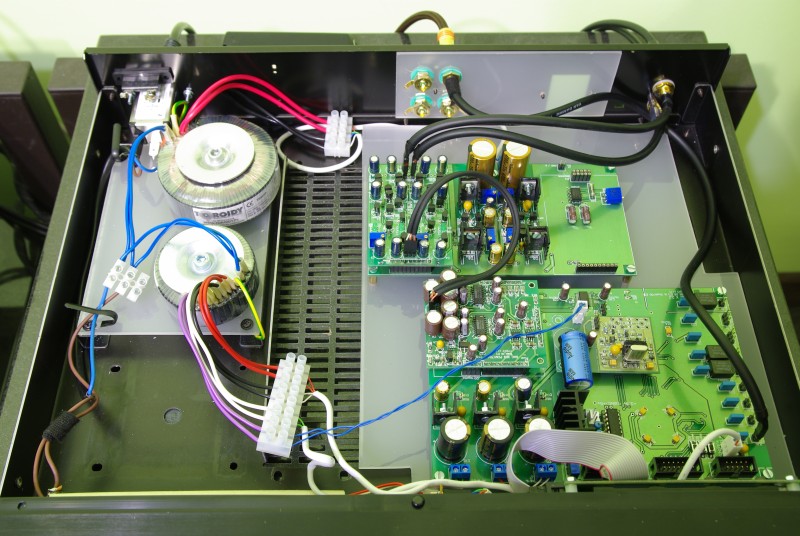

Kilka zdjęć nowej obudowy do mojego daca DACa - wybebeszyłem Yamahę AST-A10 :) Pasuje idealnie do zestawu. Zamontowany czerwony lcd (nieźle się namęczyłem, żeby szybkę dopasować do wyciętego pod lcd otworu) - regulacja podświetlenia pokrętłem na lewo od lcd. W dziurze po gałce bliżej lcd jest odbiornik - nie mam narazie pomysłu jak to ładnie zrobić - jak zakładam gałkę to słabo pilot działa - lepsze było by szkiełko/plexi.



Dodatkowo wreszcie zamontowałem masterclock Luisa - zamontowany bezpośrednio na płytce - sygnał przenosi drucik srebrny 0.6mm. Masę przenosi rurka z wyciętymi łapkami po obu stronach (tak, że wchodzi w otwory masy w płytce zegara i daca). Oczywiście zdjecia zapomniałem zrobić, ale wygląda jak dziwaczna dwustronna korona :D



Dioda w obudowie zasilana z napięcia vdd lcdeka - szczęśliwie dioda w obudowie jest na płytce drukowanej, więc mogłem bezpośrednio na niej przylutować rezystorek do zmniejszenie napięcia na niej.



Trochę jeszcze muszę poprawić kable zasilające i dać dłuższy do masterclocka.



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

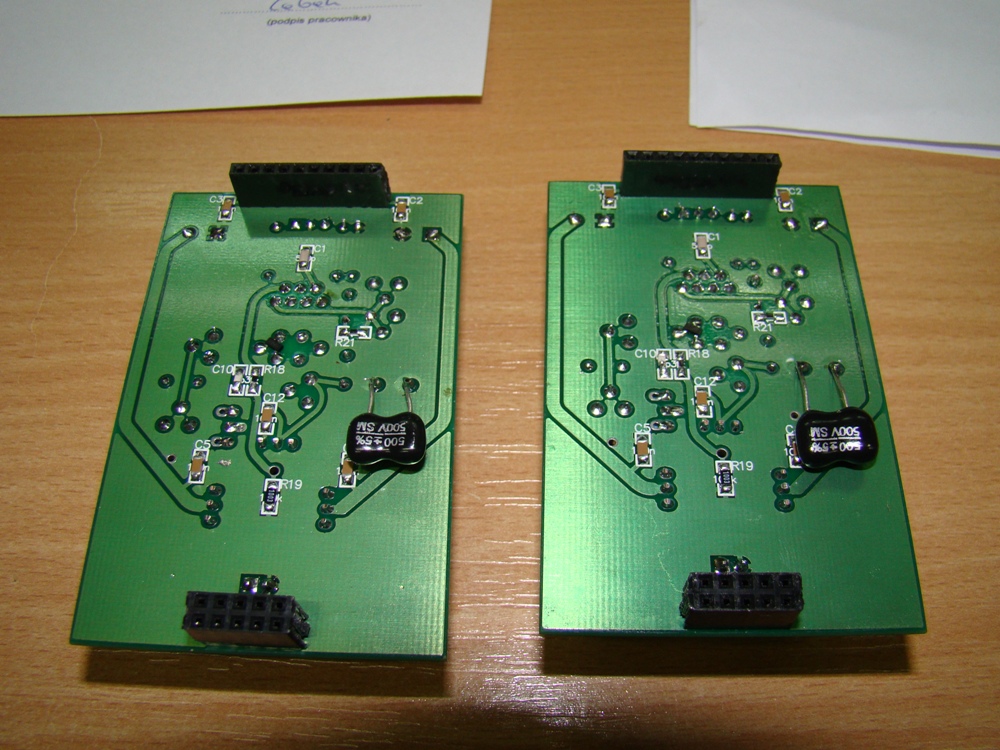

[Waldi_06]

Układu konwersji I/U oraz samego DACa najlepiej PCM1704



poszło



szkiełko/plexi.



w większych miastach są sklepy z taflami plastiku,

np

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[frobek]

Podłączał ktoś OP Fujiwara do WM8741?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Waldi_06]

ja

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[frobek]

Pytam, bo jedna z płytek mi sie wzbudza na czestotliwości ok 4Mhz. Pomaga znaczące zwiększenie kondensatora C6 do ok 500pF. Masz może jakiś pomysł jak to ugryźć?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Waldi_06]

pokaż zdjęcie i napisz jakie tranzystory wstawiłeś



w pierwszej kolejności zwiększ C15 i C11

dostaw od spodu styrofleksa o tej samej wartości

zacznij od wejścia

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[frobek]

Tranzystory BC, 2SA i 2SC zgodnie z dokumentacją, zamiast BF245 jest BF545 SMD, zamiast 2SK389 jest LSK389 Linear Systems (wg. nich dokładny zamiennik), kondensatory przewlekane Silver Mica, SMD z dielektrykiem N0P oprócz 100n bo te są X7R. Próbowałem z pozostałymi kondensatorami, ale ich zwiększanie paradoksalnie powoduje wzrost amplitudy oscylacji, pomaga tylko drastyczna zmiana C6. Stałoprądowe punkty pracy dla obu płytek identyczne. Zamówiłem dziś BF245 żeby już całkowicie zrobić dokładnie jak w dokumentacji i zobaczę co będzie.



Jakie powinny byc prady tranzystorów T4 i T7 albo spadki napięc na rezystorach R7 i R13 ?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jar1]

Te LSK389 masz w metalowej obudowie, na dodatek połączone do PCB poprzez długie nóżki i przejściówkę.

To też może być przyczyną oscylacji.
