Wzmacniacz słuchawkowy ze sprzężeniem prądowym Knutt H. Nygaard - HDP01

[dodo]

Ponieważ pcb pad robi za radiator nie masz problemu z dryftem temp??

50mA to jednak za duzo wydaje mi sie

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Muzg]

Użyłem pary D-MOS BSP100/BSP250 więc spodziewałem się ujemnego dryftu temperaturowego Ugs. Takie zachowanie (przyrost prądu spoczynkowego) zaobserwowałem na prototypie. Jako układ biasu zastosowałem zwykły rezystor z drugim regulowanym szeregowo, dla regulacji prądu. Do kompensacji mam termistor NTC. Na płytce aktualnie obserwuje malejący prąd na drugich tranzystorach od luster, co owocuje zmniejszeniem napięcia biasu. W efekcie prąd spoczynkowy zamiast rosnąć to maleje. Nie mam zbyt wiele czasu i na razie tego nie analizowałem, za to posłuchałem już go trochę. ;)

Od kilku dni mam też lepsze zasilanie na stabach V3.0max. Po zmianie stabilizatorów wzmak wyzbył się delikatnej ostrości, dźwięk nabrał zarazem masy jak i subtelności.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[sbl]

Złożyłem wczoraj wzmaka, podpiąłem na pałę do zasilacza laboratoryjnego i od razu zagrał. Już teraz na pewno gra lepiej niż mój przerabiany BCL, tylko niestety mój zasilacz oparty na TT nie wyrabia. Więc dwie sprawy - będę zwiększał wydajność prądową mojego zasilacza, ale może macie jakieś inne propozycje co do zasilenia tego wzmaka? W grę wchodzi tylko pojedynczy zasilacz.



Druga sprawa do człowieka odpowiedzialnego za parowanie tranów - zamiast jednej pary j103 + k246 mam 2x k246. Da się to jakoś odkręcić :)? Ewentualnie może jest ktoś, kto ma 2x j103, to się podmienimy. ;)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[sbl]

R13 - 10R, najmniejszy spadek jaki mogę uzyskać przy regulowaniu wzmacniacza = 1,5V czyli 150mA. Zasilanie +/- 18V. Coś spieprzyłem?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Robertinus]

R13 - 10R, najmniejszy spadek jaki mogę uzyskać przy regulowaniu wzmacniacza = 1,5V czyli 150mA. Zasilanie +/- 18V. Coś spieprzyłem?

Najprawdopodobniej masz problem w prądzie Q9, wymień go na inny egzemplarz, lub dobierz rezystor R15.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[oxygen22]

Witam

Właśnie uruchamiam wzmacniacz i mam pytanie odnośnie zabezpieczenia.

Opóźnione załączanie działa prawidłowo, szybkie wyłączanie też, ale nie podoba mi się, że wyłącza się dopiero

przy ok. +/-1,2V stałego na wyjściu. Tak ma być, czy mam coś skopane?

Mam w innym wzmacniaczu słuchawkowym taki układ na tranzystorach i on reaguje przy +/- 200mV.



Pozdrawiam

Marek

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Muzg]

uPC1237 typowo powinien reagować w okolicy 500-600mV. Z tego co pamiętam to w Knucie też tak reagował, ale sprawdzałem dawno temu jak testowałem prototyp.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[oxygen22]

Witam

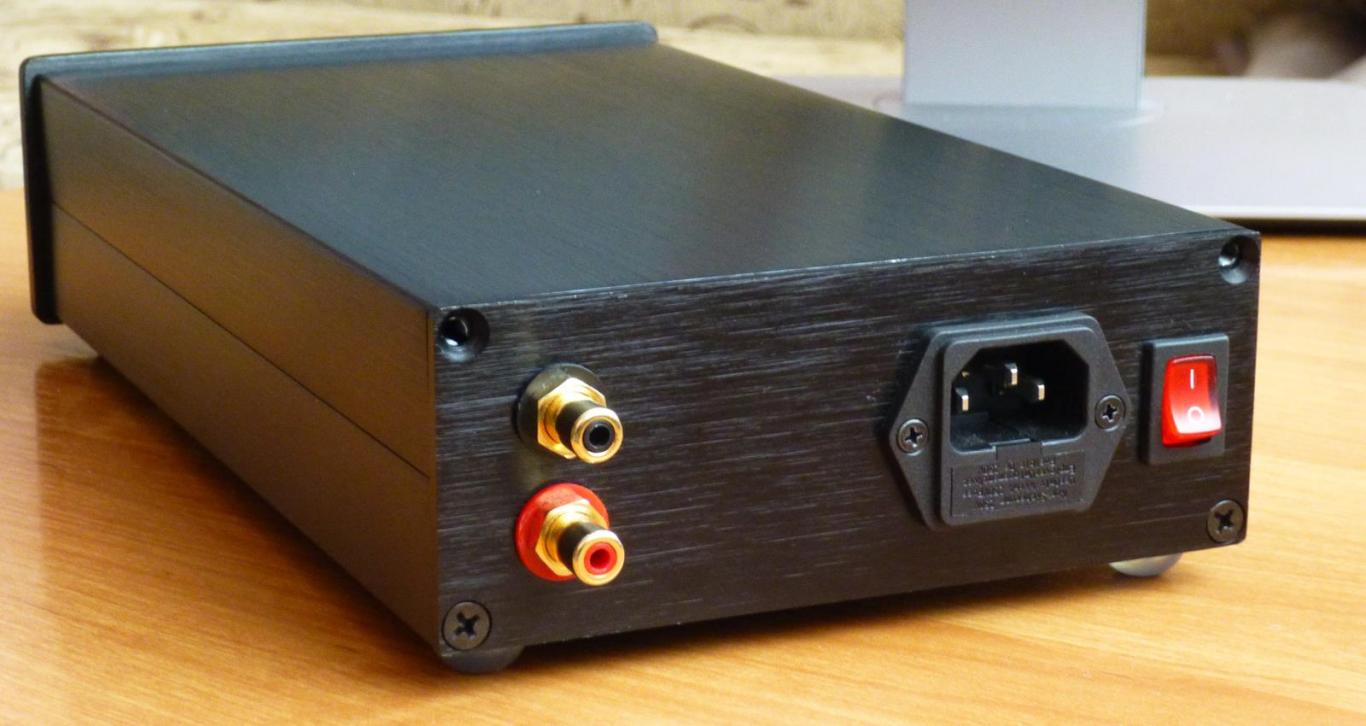

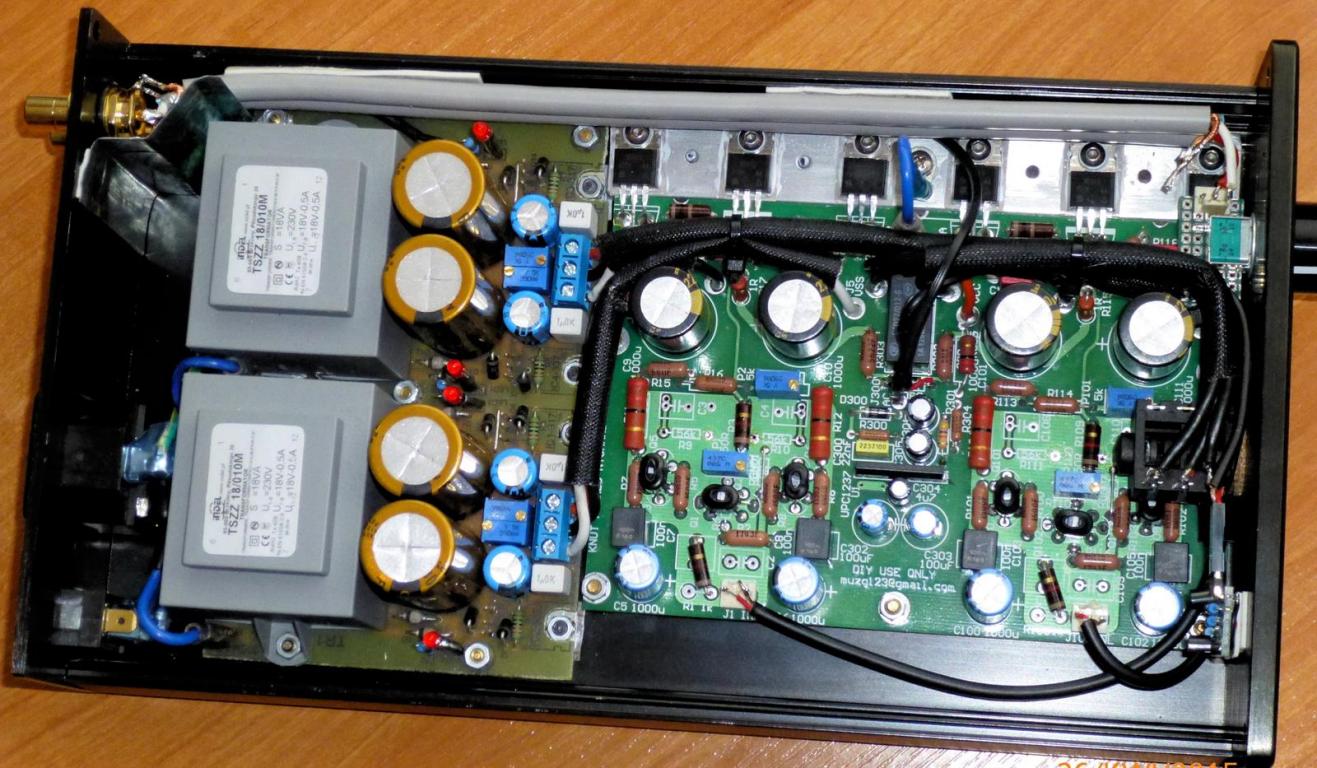

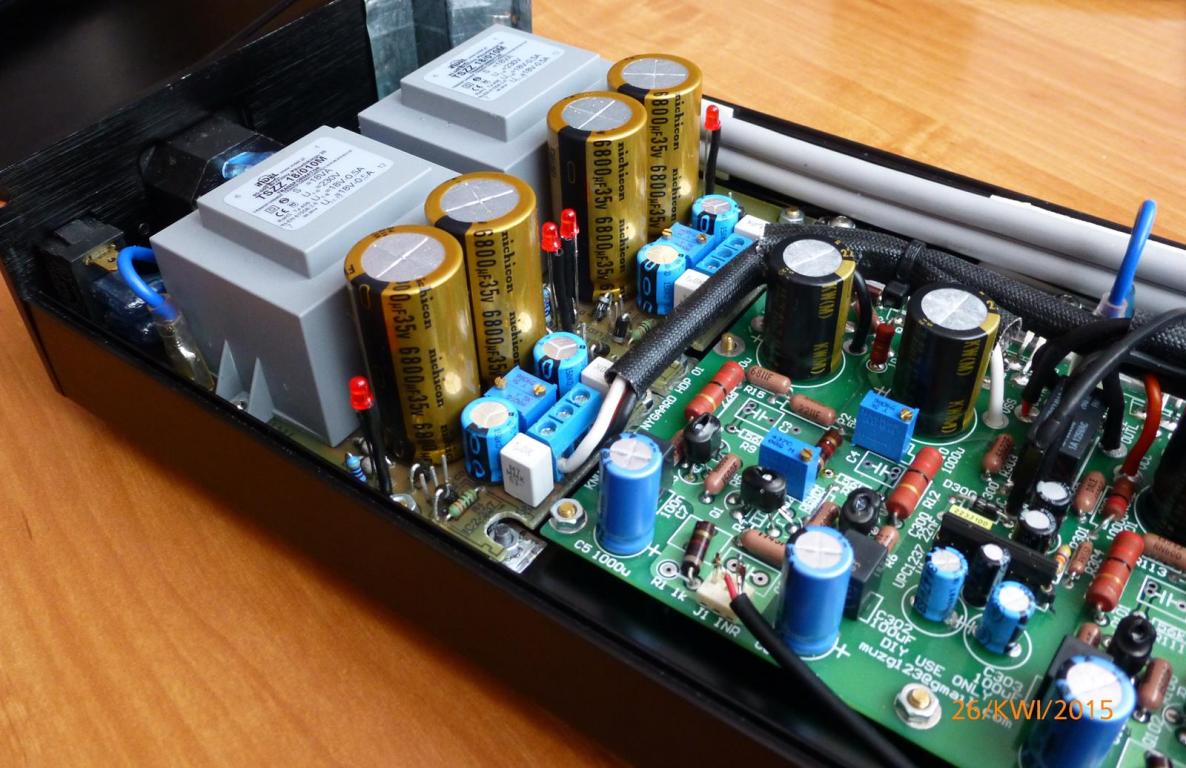

Trochę czasu już minęło, ale w końcu skończyłem swoją wersję HDP-1.

Chciałbym podziękować Muzg-owi za projekt i płytki oraz BB84 i innym organizującym grupowe zamówienie.

Wzmacniacz działa dobrze, wszystko ruszyło za pierwszym razem.

Muszę zmienić napisy z przodu i dodać opisy gniazd i jeszcze za ekranować wejście.

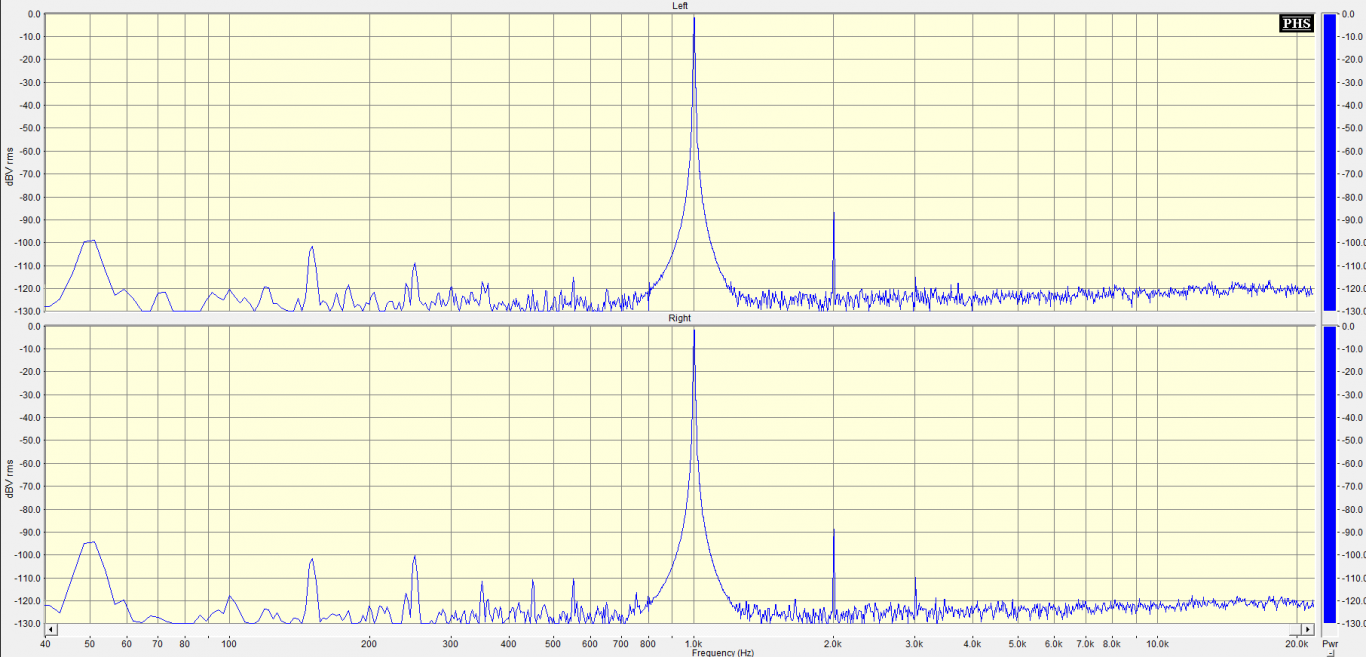

Trochę sieje 50Hz od traf, zachciało mi się małej obudowy. W słuchawkach jest cisza, ale drażnią mnie te piki na pomiarze:)

Pozdrawiam

Marek

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 15 Maja 2015 przez oxygen22

[BB84]

Coś nowego w temacie ? ktoś coś dłubał, zmieniał lub ulepszał ?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Scott L.F.]

Nie do końca na temat ale zrobiłem sluchawkowca z tego linku



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Gra b.dobrze , stabilny jak skała ,żadnych problemów z offsetem itp



Po czasie zmieniłem mu stopien wyjściowy - dałem parę Szikali

Gra lepiej;-) zwłaszcza z wysokimi impedancjami ( 300 - 600 ohm)

Warunek bezproblemowego uruchomienia- dobrze sparowane trany ,zwłaszcza 2sk/2sj

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[BB84]

Nie do końca na temat ale zrobiłem sluchawkowca z tego linku



Napędzasz słuchawki wzmacniaczem mocy ?



Co stoi na przeszkodzie, żeby z HDP01 zrobić końcówkę mocy ?



Czy ktoś sprawdzał kaskodę lub wilsona na 4 tranzystorach w roli źródła prądowego lub inne układy biasu ?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 4 Listopada 2016 przez BB84

[Scott L.F.]

Napędzasz słuchawki wzmacniaczem mocy ?



Wg opisu autora stopien wejsciowy tego wzmacniacza moze sluzyc za pre/ headamp

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 4 Listopada 2016 przez Scott L.F.

[BB84]

Tu Knut zastosował chyba lustro Wilsona (Figure 4)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



"Instead of using an ordinary current mirror for the current from Q13/Q14, it is used a very accurate four transistor current mirror in each leg (Q9/Q11/Q21/Q23 and Q10/Q12/Q22/Q24)."



Istnieją jakieś scalaki 4x NPN i odpowiedniki PNP nadające się do tego zastosowania ?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 4 Listopada 2016 przez BB84

[Scott L.F.]

Tu Knut zastosował chyba lustro Wilsona (Figure 4)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



"Instead of using an ordinary current mirror for the current from Q13/Q14, it is used a very accurate four transistor current mirror in each leg (Q9/Q11/Q21/Q23 and Q10/Q12/Q22/Q24)."



Istnieją jakieś scalaki 4x NPN i odpowiedniki PNP nadające się do tego zastosowania ?



Ja robilem na pojedynczych tranach

2SK/2SJ kupilem na ebay pomierzona kwadre a reszte dalem zwykle BC - pomierzylem 2*200 sztpnp/npn i wybralem co lepsze

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[BB84]

Wg opisu autora stopien wejsciowy tego wzmacniacza moze sluzyc za pre/ headamp



Wydaje mi się, że ze względu na lustro wzmacniające nie jest to najlepsze rozwiązanie ?



Ciekaw jestem czy i jak zagrałby poniższy układ z dodanymi tranzystorami Q13/Q14. Knut pisze, że kaskoda na tych tranzystorach redukuje prąd upływu FETów i zwiększa impedancję wejściową. Lustro Wilsona i Q13/Q14 można zrobić na bipolarnych w SOT-23.



EDIT: Do czego w HDP01 służy rezystor 1R na wyjściu ?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 5 Listopada 2016 przez BB84

[BB84]

Jeszcze taka propozycja.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[BB84]

Co powiecie na taki druk ?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[wojkubi]

Do którego schematu zaprojektowałeś tą płytkę?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[BB84]

Do którego schematu zaprojektowałeś tą płytkę?



Zmiany w stosunku do oryginału:

- usunięte rezystory 56k

- bias na LEDach z potencjometrem

- usunięte rezystory 22R, osobne zasilanie stopnia napięciowego i prądowego

- masa w gwiazdę

- częściowo elementy SMD (w tym boczniki elektrolitów), druk o wymiarach 30x80mm

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[BB84]

Jeszcze taki twór. Jeden kanał, dwa uzwojenia, dwa podwójne mostki, dwie masy, cztery stabilizatory dyskretne (zarys prostownika i miejsca na stabilizatory), druk o wymiarach 80x100mm.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[wojkubi]

Co daje zmiana polaryzacji oryginalnej z tą na ledach?Z tego co pamiętam to rezystory 56k nie były stosowane.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[BB84]

Rezystory 56k były stosowane, jednak okazało się, że są zbędne. W mojej wydumce układ biasu jest wymienny, montowany na radiatorze i łączony przewodami, można zastosować LEDy, rezystor, mosfet etc.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Muzg]

Ostatnimi czasy użytkuję wzmacniacz jako przedwzmacniacz w moim systemie. Sprawuje się wyśmienicie, podobnie jak w przypadku słuchawek. Ciekawe jest to, że barwa jest cieplejsza od mojego przedwzmacniacza lampowego, pomimo tych 0,01% zniekształceń. :)

Pojawił się tylko jeden problem, a w zasadzie uwydatnił już istniejący. Offset w moim egzemplarzu zmienia się w zakresie 15-50mV w zależności od stopnia rozgrzania. O ile w przypadku słuchawek nie było to uciążliwe to już w połączeniu z końcówką mocy przenoszącą od 0Hz i wzmocnieniu 50V/V stało się problematyczne.

Posiedziałem zatem nad nowym projektem DC serwa które ma na celu utrzymać poziom offsetu na wyjściu na jak najniższym poziomie. W zasadzie chyba wszystkie wzmacniacze CFA jakie widziałem są wyposażone w serwo, więc pomyślałem, że i pora na naszego Knuta. Dodatkowo na PCB umieściłem powielacze pojemności które można użyć zamiast istniejących na PCB głównej rezystorów 22R do zasilania stopni napięciowych. PCB jest tak pomyślana, aby pasować na otwory w przedniej części wzmacniacza mojego autorstwa i łączy się poprzez oryginalne miejsca na elektrolity + 8 kabelków.

W załączniku schemat. Co o tym myślicie?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[BB84]

Dodatkowo na PCB umieściłem powielacze pojemności które można użyć zamiast istniejących na PCB głównej rezystorów 22R do zasilania stopni napięciowych.



Sprawdzałeś ich wpływ na dźwięk ?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Muzg]

Chcę przetestować dlatego umieściłem je na PCB. Nie ma przymusu ich stosowania. Można pozostawić zasilanie z 22R rezystorów i nie montować elementów należących do powielacza pojemności.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[wojkubi]

Czy możesz pokazać zdjęcie?Mnie też męczyło to ruchome napięcie na wyjściu i dlatego przeszedłem z modu Kwinto (pot,10 ohm rezystory 75 ohm na pot.50 ohm i rezystory 150ohm,ale pogorszył się bas,napięcie i tak migruje).

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Muzg]

Zdjęcie czego? PCB mam jeszcze nie gotową, ale jej prawie gotowa wersja wygląda tak:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Projektując tą PCB chciałem zachować konwencję samego wzmacniacza, dlatego w całości jest oparta o elementy przewlekane. Gdyby byli chętni na takie serwo możemy pomyśleć o zamówieniu PCB, ale to myślę dopiero po tym, jak je przetestuje. Na razie liczę na dyskusję i wasze spostrzeżenia.



Mam wolną środkową część PCB i myślę o dodaniu w tym miejscu sterowania do LEDa 2-kolorowego sygnalizującego stan zabezpieczenia.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 6 Kwietnia 2017 przez Muzg

[bodo_z]

SBL -



Złożyłem wczoraj wzmaka, podpiąłem na pałę do zasilacza laboratoryjnego i od razu zagrał. Już teraz na pewno gra lepiej niż mój przerabiany BCL, tylko niestety mój zasilacz oparty na TT nie wyrabia. Więc dwie sprawy - będę zwiększał wydajność prądową mojego zasilacza, ale może macie jakieś inne propozycje co do zasilenia tego wzmaka? W grę wchodzi tylko pojedynczy zasilacz.







Jeśli masz TT i chcesz podnieść prąd wyjściowy to zamień rezystory wyjściowe R2,R9 5R6 om na 1 om powinien prąd wyjściowy wzrosnąć 2 krotnie bez pogorszenia parametrów zasilacza

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[wojkubi]

Zdjęcie czego? PCB mam jeszcze nie gotową, ale jej prawie gotowa wersja wygląda tak:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Projektując tą PCB chciałem zachować konwencję samego wzmacniacza, dlatego w całości jest oparta o elementy przewlekane. Gdyby byli chętni na takie serwo możemy pomyśleć o zamówieniu PCB, ale to myślę dopiero po tym, jak je przetestuje. Na razie liczę na dyskusję i wasze spostrzeżenia.



Mam wolną środkową część PCB i myślę o dodaniu w tym miejscu sterowania do LEDa 2-kolorowego sygnalizującego stan zabezpieczenia.

Myślałem że masz ten układ zmontowany

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 7 Kwietnia 2017 przez wojkubi

[oxygen22]

Witam

Jestem jak najbardziej za PCB na to Servo.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
