Rewelacja czy rewolucja - czyli Sure klasa D

Recommended Posts

ten "moj" kit napewno wytrzymuje 4 Ohmy





Electrical Data:

Typical

Notes / Conditions

IR Devices Used

IRS2092, Protected digital IRFI4020H-

117P Digital audio MOSFETs

PWM Modulator Self-oscillating, second order sigma-delta modulation, analog input Power Supply Range ± 55V to ± 65V Supply Voltage Gain 40v/v Rated Load Impedance

8-4Ω

Resistive load Standby Supply Current +50 mA/-80 mA No input signal Total Idle Power Consumption 7W No input signal Channel Efficiency 90 % Single-channel driven, 250W

Audio Performance:

Before Demodulator

Class D Output

Notes / Conditions

THD+N, 1W 0.01 % 0.02 % 1kHz, Single-channel driven THD+N, 10W 0.005 % 0.007 % THD+N, 60W 0.005 % 0.007 % THD+N, 100W 0.007 % 0.008 % Dynamic Range 101 dB 101 dB A-weighted, AES-17 filter,Single-channel operation Residual Noise 200 μV 200 μV 22 Hz – 20kHz, AES17 filter Self-oscillating frequency 400kHz Damping Factor 2000 120 1kHz, relative to 4Ω load Channel Separation 95 dB 90 dB 100Hz 85 dB 80 dB 1kHz 75 dB 65 dB 10kHz Frequency Response:20HZ-20KHZ 20 Hz-35kHz ±3 dB 1W, 4Ω – 8Ω Load



http://www.ebay.com/itm/2-Channel-250Watt-Class-D-Audio-Amplifier-Board-IRS2092-250W-Stereo-Power-Amp-/111174414148?ssPageName=ADME:L:OC:DE:3160

Share this post


Link to post
Share on other sites

Naprawdę będzie tak bardzo źle na zwykłym, transformatorowym zasilaczu?

Problemy mogą być jedynie przy włączaniu zasilacza na transformatorze toroidalnym. U mnie wywalało bezpiecznik 25A typ B.

Ale gdy zastosowałem typ D jest wszystko ok

Inaczej trzeba soft start

Share this post


Link to post
Share on other sites

Bogdan masz rację. Pewnie napisali, że 4 omy dla tego modelu nie są saportowane ze względu, że nie wytrzymał by 2x500W na 4 omach. Znalazłem informację, że można go pogonić dużo mniejszym napięciem np. +-25V DC po wymianie kilku elementów i godząc się na spadek mocy.



pozdrawiam

Share this post


Link to post
Share on other sites

ciekawi mnie tylko jakiej jakości elementy chińczyk z ebay tam powkładał

patrząc na oryginalną specyfikację BOM IR wychodzi gruubo powyżej 40-50 dolarów same części w digikey, wszystkie zachodniej prod.i usa

ale skoro dobrze działa nie ma co się przejmować.

Share this post


Link to post
Share on other sites

Przetwornica jest przetwornica rezonsansowa nie wprawiajaca zaklocen oraz tlumik kondensatorow odprzega zaklocenia co do 1MHz na jaka cholere? jakis zart??? przetwornica taka jaka mam tatkuje 123 khz jalowo schodzac w rezonans do 70khz z pelnym wypelnieniem ;sprawnosc rzedu 93 procent, do kolegi nizej Przetwornice na 1Mhz widzialem sa owszem ale... nie do domu do zadan specjalnych ..owszem male ale bardzo drogie w produkcji dostepnosc elementow np diody na 1mhz............. koszt :) Co do irudampa mialem owego w reku i sluchalem jesli ktos mowi ze nie widzi wielkich roznicy dzwiekow tzn ze dobrze dobral Kolumny preamp nawet i zasilanie jak w przypadku Pana BOgdana kondensator wimy na wejsciu.. nie widze wiele roznic ...co do jakosc elementow to normalna jakos jaka kazdy z Was kupuje przykladowo telewizor Led skladany w chinach....czy zasilacz komputerowy...

Share this post


Link to post
Share on other sites

Kwinto

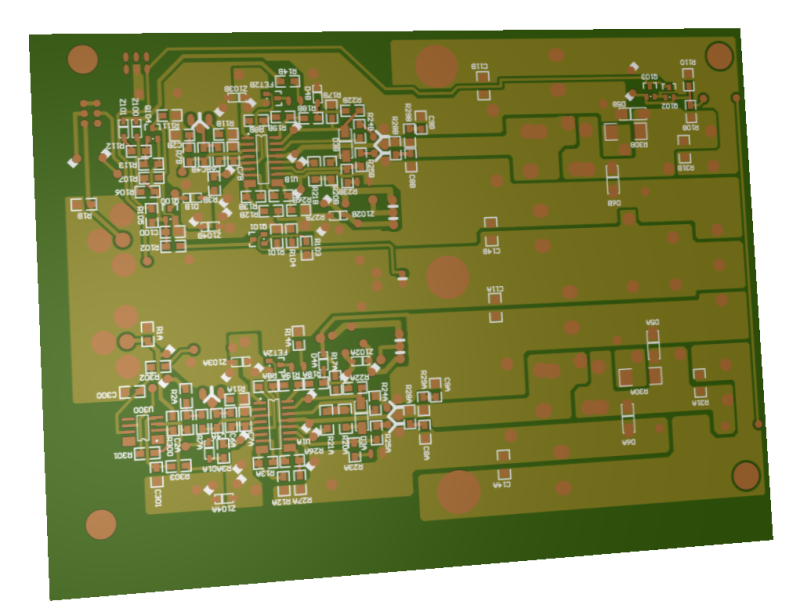

Da sie podejrzec gerbery - np w przegladarkach on line.




iAMP, iPSU, iSMPS i kto tam wie co jeszcze :D

Share this post


Link to post
Share on other sites

patrząc na oryginalną specyfikację BOM IR wychodzi gruubo powyżej 40-50 dolarów same części w digikey, wszystkie zachodniej prod.i usa

ale skoro dobrze działa nie ma co się przejmować.



Weź pod uwagę, że oni to sprzedają w dużych ilościach i kupują części hurtowo w dodatku od rodzimych producentów. I tak na tym nieźle zarabiają :)


"Wolę błędy entuzjazty od obojętności mędrca" - Anatol France

Share this post


Link to post
Share on other sites

dlatego nie warto bawić się samemu w składanie lepiej kupić i w razie czego wymienić kluczowe elementy na jakieś lepsze.

cały czas zostaje kwestia zasilacza do rozwiązania

Share this post


Link to post
Share on other sites

dlatego nie warto bawić się samemu w składanie lepiej kupić i w razie czego wymienić kluczowe elementy na jakieś lepsze.



To najlepsze rozwiązanie moim zdaniem.



Ja prawdopodobnie będę zamawiał zasilacz, który jest zlinkowany na poprzedniej stronie. Chyba, że pojawi się coś ciekawszego.


"Wolę błędy entuzjazty od obojętności mędrca" - Anatol France

Share this post


Link to post
Share on other sites

To najlepsze rozwiązanie moim zdaniem.



Ja prawdopodobnie będę zamawiał zasilacz, który jest zlinkowany na poprzedniej stronie. Chyba, że pojawi się coś ciekawszego.

Jak masz na myśli ten http://www.ebay.de/itm/110942056531?ssPageName=STRK:MEWAX:IT&_trksid=p3984.m1423.l2649

to podejrzewam że bez przeróbki tej końcówki z Sure się nie obejdzie. Ktoś pisał gdzieś że przy za niskim napięciu wzmacniacz nie działa w ogóle. Podejrzewam że włączone jest mute tak długo aż napięcie zasilania osiągnie właściwą wartość przy włączaniu. Jak bym kupował L15D bo te chodzą od 35V. Nie podoba mi się jedynie że każdy kanał jest na oddzielnej płytce.

http://www.ebay.de/itm/Assembled-L15D-Digital-Audio-amplifier-board-IRS2092-IRFI4019H-/400524218883?pt=DE_Elektronik_Computer_TV_Video_Elektronik_Verst%C3%A4rker&hash=item5d411a9203

Share this post


Link to post
Share on other sites

KrzysiekA - jeśli wzmak ma zrobione zabezpieczenia (podnapięciowe, nadnapięciowe, nadprądowe i temperaturowe) jak w oryginalnym IR7, to oczywiste jest, że przy zbyt niskim napięciu nie będzie działał. Trzeba powymieniać niektóre rezystory, opis w dokumentacji płytki demo IRF.

Edited by Kuba

Share this post


Link to post
Share on other sites

Jesli jest ktos zainteresowany to mam na sprzedaz badz wymiane przetwornice 700wat napiecie nie gra roli sam nawijam rdzenie jak to ktos napisal czarna magia?? a co do czego jest proste :)



W jakiej cenie masz te zasilacze?

Masz może odrobinę słabszy tak 300-500 W?


"Mój panie, po cóż tłumaczyć durniowi, że jest durniem. Przecież jego dureństwo na tym właśnie polega, że nie ma o nim pojęcia." - Bernard le Bovier de Fontenelle

Share this post


Link to post
Share on other sites

ale ja mam kolumny 4 Ohmy - nie mialbym odwagi pędzic modułu napieciem 2 x 70 V przy takich kolumnach

Share this post


Link to post
Share on other sites

ale ja mam kolumny 4 Ohmy - nie mialbym odwagi pędzic modułu napieciem 2 x 70 V przy takich kolumnach

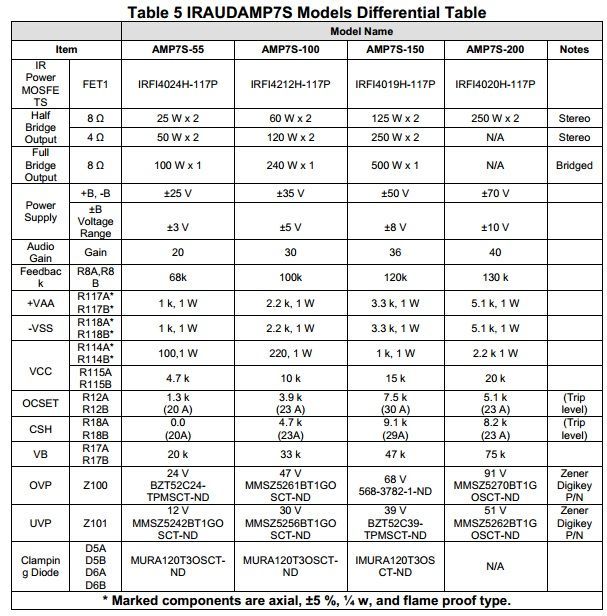

Dlatego w katalogu IR napisano, że Twój model nie saportuje kolumn 4 omowych. Może pomyśl o obniżeniu napięcia zasilania - to wymiana kilku rezystorów i zenerek.

Edited by tomasz6662

Share this post


Link to post
Share on other sites

minelo kilka dni od odpalenia i nic si nie zmienilo na minus - gra super - przestrzennie, swobodnie i soczyście, ten dźwięk jest taki lekki - bardzo szczegółowy , ale przy tym bardzo przyjemny, bas ma ładne wypelnienie.





może mi leży taki sposób prezentacji, a może w moim systemie brzmi synergicznie,



dzisiaj zamiast Primare spa jako preamp i dac wykorzystałem kity z ebaya na pga i daca na pcm1798



i nadal jest tak samo - z accuklonem p7100 bardzo dobrze - dźwięk odrobinę się otworzył w stosunku do primare,



ale Sure czaruje - to chyba najlepsze określenie

Share this post


Link to post
Share on other sites

Czym go Bogdan teraz zasilasz?


"Mój panie, po cóż tłumaczyć durniowi, że jest durniem. Przecież jego dureństwo na tym właśnie polega, że nie ma o nim pojęcia." - Bernard le Bovier de Fontenelle

Share this post


Link to post
Share on other sites

W jakiej cenie okolo 150 zl .... wiadomo cena z mozliwoscia negocjacji;wystawienie przez Allegro tez oczywiscie ; co do czy Mam 500 to posiadam ale jedna a te 700 watowe nie sa wcale wieksze a sa zadawalace :) nawet dla zniesmaczonych posiadam wersje 1.5kw:) ale powoli pisac o mniejsze na poczatek:) zaraz zdj dodam:) wymiary dlugosc 22cm 3,3 cm wysokosc 11 szerokosc:) a no i waga hmm 0.7 kg moze mniej nie mam wagi jak na zlosc:) ukazane zdj w obudowie rack prezentuje 4 przetwornice polaczone na siebie po dwie:)




Edited by ThomasWawa

Share this post


Link to post
Share on other sites

W jakiej cenie okolo 150 zl .... wiadomo cena z mozliwoscia negocjacji;wystawienie przez Allegro tez oczywiscie ; co do czy Mam 500 to posiadam ale jedna a te 700 watowe nie sa wcale wieksze a sa zadawalace :) nawet dla zniesmaczonych posiadam wersje 1.5kw:) ale powoli pisac o mniejsze na poczatek:) zaraz zdj dodam:) wymiary dlugosc 22cm 3,3 cm wysokosc 11 szerokosc:) a no i waga hmm 0.7 kg moze mniej nie mam wagi jak na zlosc:)




Ale o co chodzi??

Share this post


Link to post
Share on other sites

W jakiej cenie okolo 150 zl

Cena konkurencyjna w stosunku do linkowanych wyżej. Rozumiem, że napięcie wyjściowe również do uzgodnienia :)


"Mój panie, po cóż tłumaczyć durniowi, że jest durniem. Przecież jego dureństwo na tym właśnie polega, że nie ma o nim pojęcia." - Bernard le Bovier de Fontenelle

Share this post


Link to post
Share on other sites

czy nie widzieliście gdzieś na stronach tego modelu płytki, zasilanej z 30-40 V


Edited by mamel

czniać to . . . jak mawia prawdziwy noblista - jadem na ryby
