Czuję się całkowicie zagubiony - szybkie pytanie, szybka odpowiedź

[Panjarek]

Sygnał cyfrowy a nie analogowy.

Zwykle sygnał taki idzie wtykiem typu cinch a tu mam jack 3,5mm.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[gavron04]

Dlatego pytałem o model bluetooth 🙂

PCM, który wysłałeś to ma wyjście analogowe na jack 3,5mm.

Nie kojarzę takich adapterów, można to ogarnąć na wm8804 jako odbiornik i wyjść na daca.

[Panjarek]

A gdybym po prostu podmienił gniazdo cinch na gniazdo jack?

[Daniel_68412]

13 minutes ago, Panjarek said:

A gdybym po prostu podmienił gniazdo cinch na gniazdo jack?

Protokoly są zgodne?

[rafa]

1 godzinę temu, Daniel_68412 napisał:

Protokoly są zgodne?

Sama zmiana gnizdo-wtyk nie wplynie na rodzaj sygnalu przez nie przesylane.

[1Ender]

Aby zmierzyć rezystancję, trzeba oporniki wylutować?

[BalROCK]

7 minut temu, 1Ender napisał:

Aby zmierzyć rezystancję, trzeba oporniki wylutować?

Niekoniecznie, ale jeśli nie masz schematu układu (albo nie rozumiesz go) to najlepiej wylutować (wystarczy jedną nogę). W przeciwnym wypadku możesz mieć dziwne odczyty (czytaj niezgodne z opisem w BoM lub na schemacie), ale mogą one być jak najbardziej poprawne (np. z powodu równoległego połączenia kilku rezów jak w CJ PV12 3*121k daleko nie szukając; czasami jednakże 'modyfikatory' rezystancji nie są tak oczywiste i można dać się zrobić w konia)

[Mikha'el]

Koledzy potrzebuję pomocy przy doborze odpowiedniego konwertera napięcia z 240 na 120. W instrukcji napisane jest pobór mocy 160W / 245VA (praca). Czy może to oznaczać ten sam pobór? Amplituner klasa D o mocy max 7x110W. Byłbym też wdzięczny za polecenie jakiegoś dobrego konwertera do audio.

[rafa]

10 minut temu, Mikha'el napisał:

Koledzy potrzebuję pomocy przy doborze odpowiedniego konwertera napięcia z 240 na 120. W instrukcji napisane jest pobór mocy 160W / 245VA (praca). Czy może to oznaczać ten sam pobór? Amplituner klasa D o mocy max 7x110W. Byłbym też wdzięczny za polecenie jakiegoś dobrego konwertera do audio.

160W pewnie w idle a 245W podczas obciazenia. Te 7x110 to typowe bajki producentow amplitunerow. Moc przy obciazeniu jednego lub maksymalnie dwoch kanalow. Przy 7 to pewnie masz ok 7x35W 😉

Jesli faktycznie maksymalny pobor pradu to 245W to potrzebujesz taki minimum 500W a najlepiej 1000W zeby sie nie grzal podczas dlugiej pracy.

Duzy wybor przetwornic na allegro czy amazonie.

[Mikha'el]

7 minut temu, rafa napisał:

160W pewnie w idle a 245W podczas obciazenia. Te 7x110 to typowe bajki producentow amplitunerow. Moc przy obciazeniu jednego lub maksymalnie dwoch kanalow. Przy 7 to pewnie masz ok 7x35W 😉

Jesli faktycznie maksymalny pobor pradu to 245W to potrzebujesz taki minimum 500W a najlepiej 1000W zeby sie nie grzal podczas dlugiej pracy.

Duzy wybor przetwornic na allegro czy amazonie.

A ten duży spadek mocy w mode surround to nie raczej dla klasy AB? Ponoć wzmacniacze kl. D mają sprawność powyżej 90%.

[rafa]

2 minuty temu, Mikha'el napisał:

A ten duży spadek mocy w mode surround to nie raczej dla klasy AB? Ponoć wzmacniacze kl. D mają sprawność powyżej 90%.

Jak zasilacz jest zbudowany do 245W to nic a nic wiecej z niego nie wycisniesz. Zeby uzyskac 7x110W to zasilacz musi byc wstanie dostarczyc 770W+reszta odbiornikow i straty. Sprawnosc oznacza ile % idzie w straty, przede wszystkim na cieplo.

[Mikha'el]

3 minuty temu, rafa napisał:

Jak zasilacz jest zbudowany do 245W to nic a nic wiecej z niego nie wycisniesz. Zeby uzyskac 7x110W to zasilacz musi byc wstanie dostarczyc 770W+reszta odbiornikow i straty. Sprawnosc oznacza ile % idzie w straty, przede wszystkim na cieplo.

A ten konwerter to naprawdę nie ma znaczenia jaki producent?

[rafa]

Byle solidny. Przewymiarowany da wiecej spokoju.

[grze_sio]

W dniu 29.11.2021 o 05:13, Panjarek napisał:

Sygnał cyfrowy a nie analogowy.

Zwykle sygnał taki idzie wtykiem typu cinch a tu mam jack 3,5mm.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

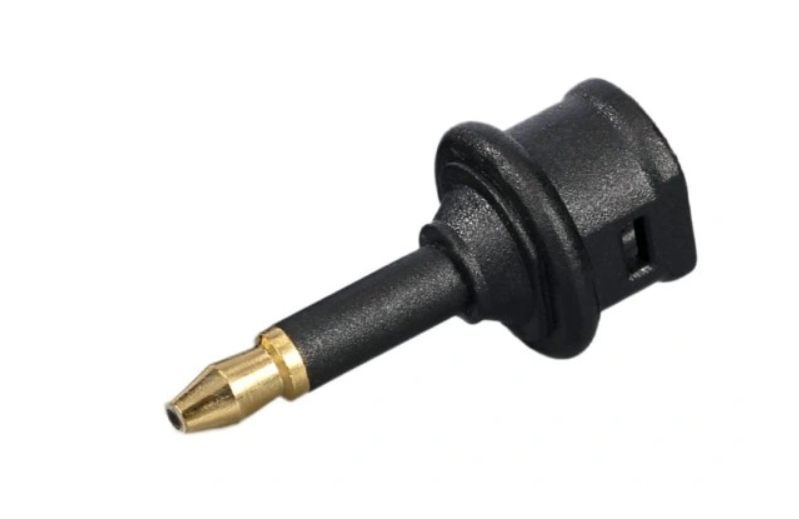

Panowie, istnieje jeszcze optyczny wtyk jack, np używany najczęściwej w laptopach. Skoro masz takie wyjście to wystarczy dokupić adapter do kabla toslink, taki jak na załączonej fotce i normalnie przeslemy sygnał cyfrowy kablem światłowodowym. Link do przejściówki:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 1 Grudnia 2021 przez grze_sio

[Panjarek]

Tylko cyfrowe złącze koaksjalnego nie obsługuje światła tak jak toslink a impulsy elektryczne 😉

[grze_sio]

a możesz wrzucić fotkę jaki masz ten moduł bluetooth?

czy to urządzenie którego używasz to jest to z fotki poniżej ?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

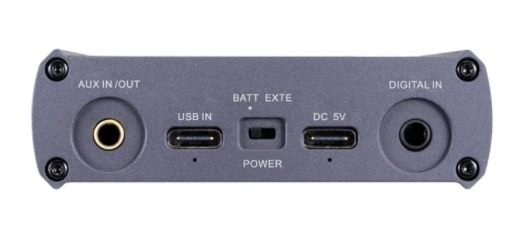

z tyłu są takie gniazda i mówisz o tym wejściu "digital in"  z prawej strony?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 1 Grudnia 2021 przez grze_sio

[Panjarek]

Mam moduł bluetooth xduoo 05bl pro.

Podłączam go do wzmacniacza podobnego do tego co wkleiłeś a chciałbym jeszcze używać do daca który składam.



[grze_sio]

więc moim zdaniem, to wejście digital jest wejściem optycznym, kompatybilnym ze zwykłym toslinkiem, tylko z przejściówką którą pokazywałem wcześniej. Skoro w instrukcji do tego wzmacniacza piszą, że do wejścia digital in można podłączyć np PS4, zgodnie z poniższym obrazkiem, to na 100 % jest to wejście optyczne, bo PS4 nie ma innego wyjścia cyfrowego

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Panjarek]

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Chcę używać tego.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[pataus]

Ten bluetooth ma wyjście coaxial więc skoro tamten wzmacniacz ma wejście optyczne to nic z tego

[Panjarek]

Odbiegacie od tematu.

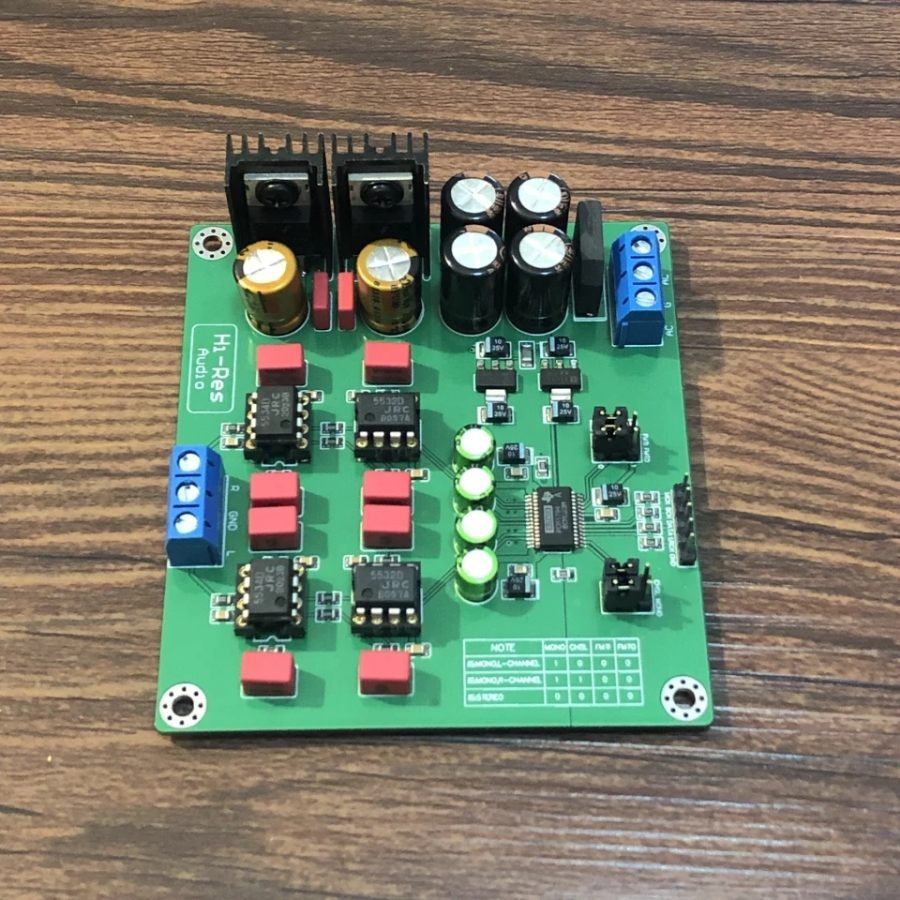

Posiadam taki modul dac jak na zdjęciu i potrzebuje modułu z i2s który przekaze sygnał z modułu bluetooth do tego daca.





Coś jak to

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Ale z gniazdem jack a nie cinch. Czy wystarczy że wylutuje gniazdo cinch i w jego miejsce wstawię jack?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 1 Grudnia 2021 przez Panjarek

[Daniel_68412]

21 minutes ago, Panjarek said:

Czy wystarczy że wylutuje gniazdo cinch i w jego miejsce wstawię jack?

Nic nie kumam z tego co piszesz, bardzo niejasno opisane. Masz dac z wejściem i2s. Skąd ma być sygnał i w jakim protokole on tam jest?

[grze_sio]

33 minuty temu, Panjarek napisał:

Odbiegacie od tematu.

Posiadam taki modul dac jak na zdjęciu i potrzebuje modułu z i2s który przekaze sygnał z modułu bluetooth do tego daca.





Coś jak to

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Ale z gniazdem jack a nie cinch. Czy wystarczy że wylutuje gniazdo cinch i w jego miejsce wstawię jack?

Zakładając że w tym Twoim xduoo-05bl  wyjście cyfrowe jest typowym wyjściem cyfrowym coaxial,( z nietypowym jak dla tego standardu złączem) to wystarczy moduł taki jak podałeś w ostatnim linku, jedyne co będziesz musiał zrobić to ustrugać kabelek, którym połączysz xduoo z odbiornikiem z powyższego linku. Możesz też spróbować podmienić gniazdo w odbiorniku z gniazda cinch na gniazdo jack, lub zrobić kabelek z typowego kabla cyfrowego tylko z jednej strony zamontować gniazdo na wtyk jack, jaki wychodzi z xduoo

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Mikha'el]

Czy zna ktoś sposób na odświeżenie śrubek montażowych takich w kolorze miedzianym. Zmatowiały i ściemniały z czasem. Co zrobić żeby znowu były błyszczące?

[1Ender]

Ocet i sól. Zrób pastę. Zostaw na 15 min. Wypoleruj miękką szmatką.

[mirfak]

Czy przewody DC (do żarzenia lamp) należy skręcać?


Wysłane z mojego Commodore 64

[Gość]

Teraz, mirfak napisał:

Czy przewody DC (do żarzenia lamp) należy skręcać?


Wysłane z mojego Commodore 64

nie , ale jeśli masz za długie to możesz

[mirfak]

nie , ale jeśli masz za długie to możesz

Grazie


Wysłane z mojego Commodore 64

[Grzegorz7]

Tak jak napisał Sławek. W końcu to DC ale co do zasady zasilanie powinniśmy skręcać. W przypadku AC zawsze. Co do DC również mamy jakąś zmienność prądu. Nieskręcone przewody a w szczególności tworzone przez nie duże przekroje pętli niepotrzebnie tworzą określone pole elektromagnetyczne.

Dotyczy to również zasilania prowadzonego na płytkach drukowanych. Prowadzenie po przeciwległych bokach płytki jest błędem.

I nie jest tu usprawiedliwieniem stałość prądu, w tym przypadku żarzenia. Proponuję włączyć oscyloskop na jakiś bocznik i zobaczyć tę stałość...

[Mikha'el]

Jaką czułość powinna mieć końcówka mocy żeby można było obejść się bez przedwzmacniacza tzn. do sterowania tą końcówką wystarczyłby tylko DAC ( 2.5v ) z potencjometrem na wyjściu?
