Sun Audio SV-2A3 - Klonowanie

[WojtekB1]

Włączam gra przepięknie. Ale żeby tak profilaktycznie posprawdzac napięcia, rzuciłem go na plecki. Głośniki podłączone zasilanie włączone. Pyk przełącznikiem a tu jeszcze na soft starcie czyli obniżonym napięciu iskry, jedna po drugiej. Postawiłem znów do pionu gra bez ceregieli. Palaczenia posprawdzane. Które były podejrzane to poprawiłem. A jednak coś nie tak. Może rzeczywiście ta lampa jakaś trefna jest?



obstawiam lampę, miałem podobnie tylko z 5C3S, iskrzyła iskrzyła i przestała a z nią jedna 2A3

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Kris_54701]

Co po wymianie? Wszystko wróciło do normy?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[WojtekB1]

Co po wymianie? Wszystko wróciło do normy?



Po wymianie wszystko ok

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Kris_54701]

No to lecę po nową lampę, bo szkoda 2a3

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[zjj_wwa]

Zastanawiam się czy te rozbłyski w lampie prostowniczej - czy one aby nie są SKUTKIEM (a nie przyczyną). Skutkiem czegoś innego.

Np. silnego poboru prądu, który się na wzmacniaczu pojawia z jakiejś dziwnej przyczyny.

Rezystor siatkowy lampy mocy z zimnym lutem?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Kris_54701]





obstawiam lampę, miałem podobnie tylko z 5C3S, iskrzyła iskrzyła i przestała a z nią jedna 2A3

Może powodem była właśnie 2a3, która wykończyła prostownik?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Yasioo]

W stoim secie na 300b miałem podobne zjawisko z lampa GE 5u4GB pojawiło się tylko raz na nowej lampie.



Do dziś wszystko OK

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Kris_54701]

W stoim secie na 300b miałem podobne zjawisko z lampa GE 5u4GB pojawiło się tylko raz na nowej lampie.



Do dziś wszystko OK



Jaką pojemność masz za lampą?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Kris_54701]

Może tak wygląda proces wygrzewania prostownika?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[mirfak]

To nie ma nic wspólnego z wygrzewaniem. Błyski świadczą o zbyt dużym (najczęściej chwilowym, chyba, że coś jest uszkodzone) poborze prądu. Następuje przebicie warstwy tlenków katody i wydzielenie gazów, które zatruwają lampę skracając jej żywotność.

Rozwiązanie jest proste zamienić w zasilaczu lampę na 5C8S i cieszyć się słuchaniem przez wiele lat :)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Kris_54701]

Wszystkie 5C8S mają dopuszczalne 4 uF za lampą. U mnie jest 47 uF, ale powoli zmniejszam. Na 22 uF również pojawił się błysk. Zejdę Jeszcze dzisiaj do 5.6 uF bo taki mam pod łóżkiem. Jeśli to nie pomoże to tylko wymiana lampy. Im mniejsza pojemność za filtrem, tym bardziej brumi, tak że wymiana lampy na taką z możliwością co najmniej 40 uF nieunikniona.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[mirfak]

4 uF za lampą to najmniejszy problem :-)

Możesz przecież zrobić 4uF-dławik-reszta pojemności.



Żarzenie to 5V/5A min. więcej pewnie trafo nie wyrobi.



Poszło z Commodore 64

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 21 Września 2018 przez mirfak

[Yasioo]

Jaką pojemność masz za lampą?



47uf

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[zjj_wwa]

Yasioo, opowiedz koledze o rtęciówkach ..

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Yasioo]

Yasioo, opowiedz koledze o rtęciówkach ..



:) ... Bardzo fajne spadek na nich jest znikomy więc pewnie mu anodowe wzrośnie :) ... 866 tu bym nie wprowadzał ale 86 jak najbardziej :)



3b28 też super lampy zamiast rtęci mają Xeon świecą na różowo ;) zamiennik 866a

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Kris_54701]

Prościej będzie wydać te 70 zł ja nową 5U4G. Wiedzę na zdjęciu nowe tung sole 6sn7 i jakoś grają. Tym bardziej prostownicza, która zużywa się jak paliwo w samochodzie powinna być nowa. Trochę obawiam się grać na tym złomie w obawie o 2a3, a nowa dopiero po niedzieli będzie.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Yasioo]

:) ... Bardzo fajne spadek na nich jest znikomy więc pewnie mu anodowe wzrośnie :) ... 866 tu bym nie wprowadzał ale 86 jak najbardziej :)



3b28 też super lampy zamiast rtęci mają Xeon świecą na różowo ;) zamiennik 866a





Koretka lampa 83 nie 86 ')

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Kris_54701]

Ale jaja!

Przyjechały nowe kolejne dławiki

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Kris_54701]

Dodatkowym dławikiem na oko 3-4 H udało się totalnie wyciszyć wzmacniacz. Jak przystawie ucho do maskownicy, to coś tam jeszcze można usłyszeć na 100hz ale w miejscu odsłuchu jest absolutna cisza.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[micha7n]

Skad dławiki?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Kris_54701]

Z kurzej fermy:)

Zakupiłem dwa na allegro. Ze starych urządzeń. Jeden na rdzeniu 66/33 i 27 Ohm. Nawinięty drutem 0.4 średnicy na całym karkasie, jest z widoczną szczeliną. Co najmniej 15 warstw zwoi na całej szerokości karkasu. W porównaniu do dławika od Ogonowskiego, oceniam na 3-4 H. Mam jeszcze drugi znacznie cięższy i sporo więcej drutu również 0.4 mm średnicy, jednak rezystancja prawie dwa razy większa bo 50 Ohm. Może mieć ze 6-7 albo i więcej Henrow.

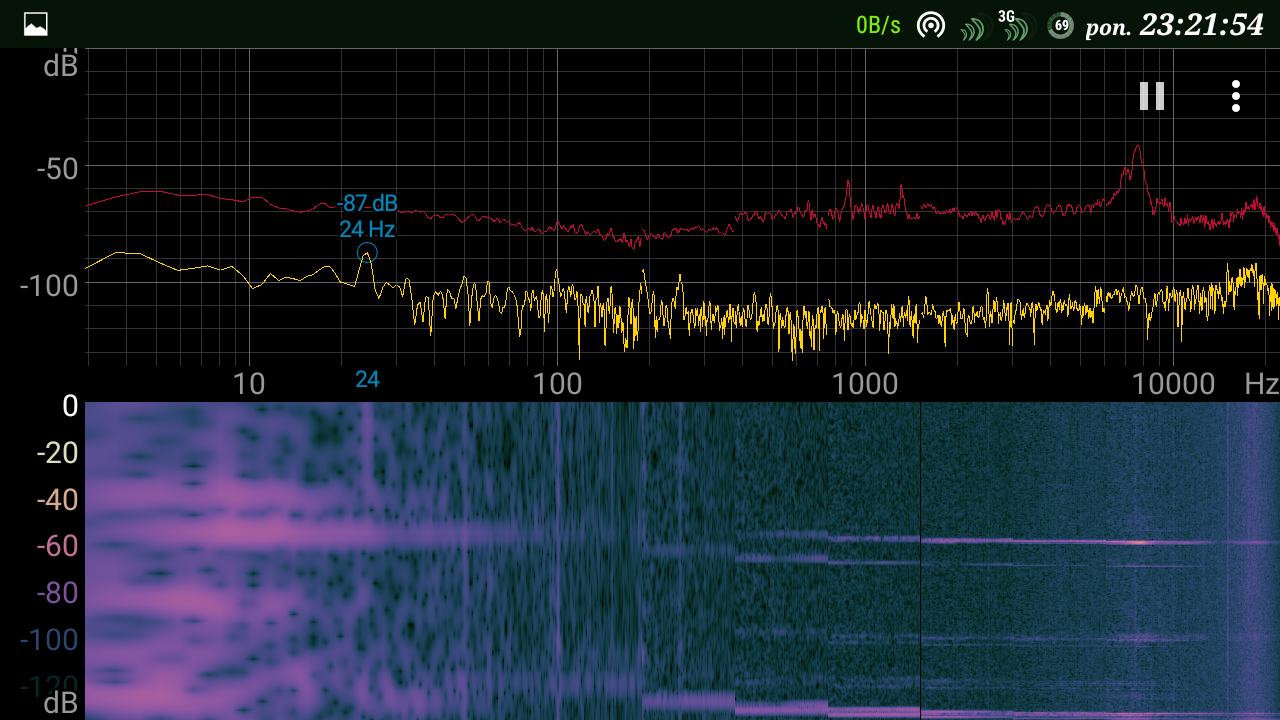

Zrzut ekranu aplikacji na telefon Spectroid przed zastosowaniem dławika, i na drugim zdjęciu po jego zadrutowaniu.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Kris_54701]

Jako że dziób mam żółty w tym temacie, to brałem pod uwagę porażkę przy składaniu i konieczność późniejszej odsprzedaży części, lub też zmiany głośników. Zażyczylem więc sobie odczep 8 Ohm bo tyle mają obecnie grające Sansuje, ale i 4 Ohm w razie czego. Po bożemu podłączyłem je pod wyjścia 8 Ohm i nawet fajnie to grało.

Dzisiaj zdecydowałem się spróbować zagrać na tych 4 Ohm. Jednym słowem rewelka. Gra to wreszcie takim dźwiękiem, jakiego się spodziewałem po takim projekcie.

Jest zdecydowanie silniejszy i szybszy bas, jest uderzenie, gora pasma brzmi nieco łagodniej, dlatego całość wydaje się grać cieplej, ale z jeszcze dokładniejszą mikrodynamiką. Jest timing, jest rytm, jest uderzenie, jest więcej detali bardzo realistycznie podanych. Proporcjanalnie i z umiarem.

Od strony technicznej myślę że to nawet korzystnie odciąży trochę lampy, bo przełożenie większe, a moc ta sama. Słucham tego i ciągle chcę głośniej.

Niestety cisza nocna pod strzechą obowiązuje. Jest bardzo przyjaźnie dla ucha, a jednocześnie z większą dynamiką. Jest FUN.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[przemak]

Od strony technicznej myślę że to nawet korzystnie odciąży trochę lampy, bo przełożenie większe, a moc ta sama.

Akurat odwrotnie, to jest większe obciążenie. Wprawdzie w przypadku triody niewiele, ale jednak ;)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Kris_54701]

Póki co gra i to z takim rozmachem, że warte co jakiś czas wymiany lamp na nowe.



Jeśli pod wyjścia 4 Ohm podłącze osiem, to jest to teoretycznie o połowę mniejszy opór dla trafa po stronie wtórnej, więc chyba też jednocześnie i po stronie lampy.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[mirfak]

Niekoniecznie :)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[przemak]

Póki co gra i to z takim rozmachem, że warte co jakiś czas wymiany lamp na nowe.



Jeśli pod wyjścia 4 Ohm podłącze osiem, to jest to teoretycznie o połowę mniejszy opór dla trafa po stronie wtórnej, więc chyba też jednocześnie i po stronie lampy.



Jeżeli pod wyjście 4 podłączysz kolumny 8, to jest WIĘKSZY opór dla trafa i wyższa impedancja obciążenia lampy. Oznacza to podobny prąd czyli wyższe napięcie na anodzie.



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Kris_54701]

Tak, zgadza się. Napięcie wyższe, ale prąd niższy.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Łukasz_62438]

I nie zawsze zagra lepiej na odczepach o połowę mniejszych od impedancji ZG. Np. moje mają nominalną impedancję 12 Ohm, minimalną zaś 8,3 Ohm - więc naturalnym jest, że podłączam je pod odczepy 8 Ohm. Na odczepach 4 Ohm nie gra wcale lepiej, przeciwnie, dynamika jest stłumiona i nie ma tej lekkości, zrywności, jak na 8 Ohm.



Często jednak się zdarza, że faktycznie na odczepach 4 Ohm brzmienie jest lepsze. Może to świadczyć, że tak naprawdę ZG mają rzeczywistą impedancję w okolicach 4 Ohm, minimalna zaś jest jeszcze niższa - i na odczepach 8 Ohm lampy nie pracują z optymalną wydajnością. BTW, to wcale nie niska impedancja może być problemem dla wzmacniacza, lecz bardziej jej nierównomierność i duże skoki. To tak z moich obserwacji piszę :)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Kris_54701]

Szukając charakterystyki impedancji Sansujów, przy okazji dowiedziałem się, że to moje SP-X9 to najdroższe kolumny tej zacnej marki. Droższe były już tylko podwójne SP-X9 czyli SP-X11000 na na dwóch basowych w jednej kolumnie.





z "Janem Niezbędnym" pobaw się szczeliną w trafie głośnikowym. Dla traf na kształtkach EI prosto to zrobić, bo wynika to ze składania i montażu rdzenia, w CC ważne, aby tej przekładki nie było w kolumnie środkowej, a jedynie na zewnętrznych jej biegunach magnetycznych.

Grubość przekładki/przekładek (dla CC) dobieraj doświadczalnie i słuchaj ;)

Jeśli tego mojego patentu nie "ćwiczyłeś", to spróbuj, bo możesz być mile zdziwiony jak wpływają na dźwięk.

pzdr.



Myślę że bez problemu dałoby się rozbebeszyc te trafa Ogonowskiego.

Jakie korzyści można uzyskać stosując szczelinę?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[DeviLeq]

Łukasz : tak jak piszesz , wiele kolumn (w tym i moje) wg producenta mają 8om , gdzie minimum ~4,5 - także przyjmując średnią mają 6om ,ale większa część ma ~4 i wtedy takie podpięcie daje lepsze efekty - także przy tranzystorach
