3 minuty temu, Piotrek83 napisał:

Jakie trafa głośnikowe byś polecił do Sun Audio?

Wiem że Tamura, ale ta cena i dostępność....

U siebie mam właśnie Ogonowskiego i James JS-6123HS. Porównywałem oby dwa w tej samej aplikacji i James jest bardziej tranzystorowy, mało lampowy.

Cholera wie ?
Podobno Trafonica robi kapitalne - są drogie, ale nieby w pomiarach są lepsze od Tamury. Trzeba błoby zadzwonić i dopytać za ile można dostać ?

[Kris_54701]

Przy zbiorowym zamówieniu może z ceny dałoby się trochę urwać.

Ale ostrzegam Trafonica do 2a3 to ponoć 2k za parkę.

[Paweł1578]

Nareszcie gotowy

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Piotrek83]

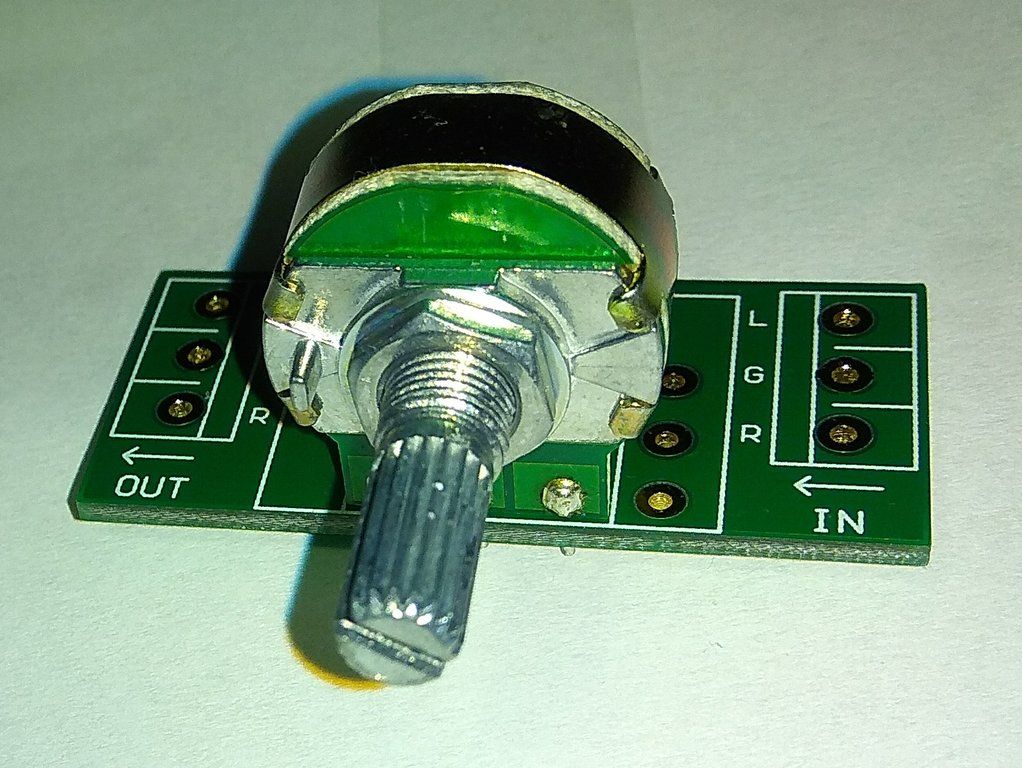

Używam niebieskich Alpsów ale teraz z ciekawości kupiłem drabinke smd

Jestem ciekaw jak się sprawdzi w porównaniu do Alpsa niebieskiego ktory to był bardzo nierówny między kanałami.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Piotrek83]

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 22 Listopada 2019 przez Piotrek83
Tu lepiej widać.

[McGyver]

Godzinę temu, Piotrek83 napisał:

jak się sprawdzi w porównaniu do Alpsa niebieskiego

Daj znać.

[Seyv]

Niebieski alps w porównaniu do drabinki na rezystorach metalizowanych to ocieplacz / zamulacz. Działa jak każdy węgiel wstawiony w tor audio.

[McGyver]

3 godziny temu, Seyv napisał:

Niebieski alps w porównaniu do drabinki na rezystorach metalizowanych to ocieplacz / zamulacz. Działa jak każdy węgiel wstawiony w tor audio.

Jaki jest niebieski alps to ja wiem, natomiast wrażenia na temat tej drabinki SMD mnie interesują.

[przemak]

Taka drabinka fajna jest, używałem, bardzo równa a o to chodziło. Jednak wkurzało mnie stukanie więc przeszedłem na potencjometr, niebieskiego alpsa przypadkiem ? i już tak równo przy minimum nie jest... Jak ktoś nie kręci ciągle gałą jak ja to IMO ta drabinka jest bardzo ok.

[McGyver]

Ano właśnie. Stukanie jest dyskwalifikujące.

[przemak]

4 minuty temu, McGyver napisał:

Ano właśnie. Stukanie jest dyskwalifikujące.

No ale każda drabinka stuka bo jak inaczej. Pod względem koncepcyjnym i budowy jest jak trzeba.

By musiała mieć ze 100 położeń żeby nie było słychać...

Edytowane 22 Listopada 2019 przez przemak

[Piotrek83]

Mówicie o mechanicznym stukaniu dobiegającym z samego przełącznika, czy jakiś dodatkowych dźwiękach  dobiegających z głośników podczas przełączania ?

[przemak]

5 minut temu, Piotrek83 napisał:

Mówicie o mechanicznym stukaniu dobiegającym z samego przełącznika, czy jakiś dodatkowych dźwiękach  dobiegających z głośników podczas przełączania ?

Ja mam na myśli nieuniknione stuki wynikające ze skokowej zmiany głośności. To jest związane z zasadą działania drabinki i nic się nie da zrobić, poza zwiększeniem ilości pozycji. Bez względu na działanie zwierne, rozwierne, jakie tam chcemy głośność zmienia się skokowo. Ja dużo kręcę, w sumie bez przerwy, więc mnie to wkurzało. W domowym sprzęcie to prawdopodobnie nie będzie żadnym problemem.

[Krzysztof_56775]

Przerobione, wnioski ?

Niebieski Alps jest bardzo w porządku !

Tam chyba nie ma węgla, jest folia metalizowana.

Nierówny jest lekko na rozbiegu, później jest -/+1%, całkiem nieźle.

Wszystkie drabinki z czasem strzelają w głośnikach, czyszczenie pomaga na chwilę.

Większość z nich (szczególnie SMD) brzmi „twardo”.

Słyszałem wspaniałe wzmacniacze na niebieskim sierściuchu, więc chyba nie jest z nim tak źle.

Z drabinek zostaje konstrukcja od „Edka” i własny montaż, brzmi pięknie, równo i nie strzela

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

toporna budowa jak ruskiego czołgu, ale poza tym bajka.
Podsumowując, Edek lub znienawidzony, zwymyślany niebieski sierściuch.

Chwilowe zachwyty drabinkami potrafią szybko mijać, imho TDK jest słaby.







Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 22 Listopada 2019 przez Krzysztof_56775

[Paweł1578]

"potencjometr" już na swoim miejscu

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Krzysztof_56775]

Piękna robota! Brawo!
Jakie kabelki użyłeś od gniazd do drabinki ?

[Paweł1578]

mundorf 0.5 Silver-Gold

[Kris_54701]

23 godziny temu, przemak napisał:

No ale każda drabinka stuka bo jak inaczej. Pod względem koncepcyjnym i budowy jest jak trzeba.

By musiała mieć ze 100 położeń żeby nie było słychać...

mam tą drabinkę smd ze zdjecia powyzej, ale absolutnie żadnego stukania czy czegoś podobnego nie ma. Bardzo łagodnie wchodzi do godziny 14, Dalej nie miałem okazji sprawdzić, ale ponoć po 15 rosnie szybciej.

[przemak]

19 minut temu, Kris_54701 napisał:

mam tą drabinkę smd ze zdjecia powyzej, ale absolutnie żadnego stukania czy czegoś podobnego nie ma. Bardzo łagodnie wchodzi do godziny 14, Dalej nie miałem okazji sprawdzić, ale ponoć po 15 rosnie szybciej.

Niewłaściwa odpowiedź. Powinno być "stukania nie zauważyłem" ? Stukanie jest bo być musi, to wynika z zasady działania drabinki, nie ma się na co obrażać.

Edytowane 23 Listopada 2019 przez przemak

[Kris_54701]

kto sie obraził? drabinka nie stuka w mim systemie i tyle. mam 100db kolumny i na nich wszystko jest słychac tylko nie stuki potencjometru. Z drugiej strony pedze je z 2a3 wiec wielkiego rozmachu nie ma. Tak czy inaczej u mnie nic nie swtuka. Nie obrażaj się kolego, ale taka jest prawda.

[Seyv]

W dniu 23.11.2019 o 10:41, przemak napisał:

Powinno być "stukania nie zauważyłem"

Chyba chodzi Ci o odgłos mechaniczny z drabinki a nie dźwięk w głośnikach?



[przemak]

W dniu 23.11.2019 o 11:10, Kris_54701 napisał:

kto sie obraził? drabinka nie stuka w mim systemie i tyle. mam 100db kolumny i na nich wszystko jest słychac tylko nie stuki potencjometru. Z drugiej strony pedze je z 2a3 wiec wielkiego rozmachu nie ma. Tak czy inaczej u mnie nic nie swtuka. Nie obrażaj się kolego, ale taka jest prawda.

Pisałem, że nie ma co się obrażać na drabinkę, a nie na siebie ?

3 godziny temu, Seyv napisał:

Chyba chodzi Ci o odgłos mechaniczny z drabinki a nie dźwięk w głośnikach?



Nie, chodzi mi o skokową zmianę głośności. Poniżej przykład - pierwszy akord normalny, drugi regulowany rzeczoną drabinką. Składowej stałej nie ma, to nie są stuki "elektryczne". Jasne, może nikt tak nie kręci, ale jak pisałem MI to przeszkadza.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jurek]

4 godziny temu, przemak napisał:

Pisałem, że nie ma co się obrażać na drabinkę, a nie na siebie ?

Nie, chodzi mi o skokową zmianę głośności. Poniżej przykład - pierwszy akord normalny, drugi regulowany rzeczoną drabinką. Składowej stałej nie ma, to nie są stuki "elektryczne". Jasne, może nikt tak nie kręci, ale jak pisałem MI to przeszkadza.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Mam 3 takie potencjometry. Po jakimś czasie wszystkie  zaczęły trzeszczeć. Być może to problem wytarcia lub smarowania.

W Khozmo był ten sam problem- pomogło dobranie odpowiedniego smaru przez producenta.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 25 Listopada 2019 przez jurek

[marianek84]

Dzień dobry!

Również przymierzam się do budowy klona Sun Audio, ale mam kilka zagwozdek, które może pomożecie rozjaśnić?

Pierwsza to wybór pomiędzy 2a3 i 300b, gdzie będzie różnica, poza portfelem?

Druga to transformatory głośnikowe, Ogonowski, czy może mniej znany Hammond?

Trzecia to prostownik i zasilacz. Podobny projekt istnieje jako kit AVT i tam jest mostek diodowy i stabilizator na mosfecie. Która opcja i dlaczego?

Pozdrawiam Mariusz.

[McGyver]

6 minut temu, marianek84 napisał:

mam kilka zagwozdek, które może pomożecie rozjaśnić?

Pierwsza to wybór pomiędzy 2a3 i 300b, gdzie będzie różnica, poza portfelem?

Schemat elektryczny jest taki sam. Różnice, to dwa rezystory i żarzenie lamp mocy. Rezystory można w każdej chwili podmienić, a kwestię żarzenia można rozwiązać dodatkowymi odczepami trafola zasilającego. Tak zresztą jest zrobiony oryginalny Sun Audio. Można więc bez problemu zrobić wzmacniacz uniwersalny.



8 minut temu, marianek84 napisał:

prostownik i zasilacz. Podobny projekt istnieje jako kit AVT i tam jest mostek diodowy i stabilizator na mosfecie. Która opcja i dlaczego?

W opisie KITu AVT jest dokładnie wyjaśnione dlaczego wybrano półprzewodniki i stabilizację na MOSFETach. Cóż stoi na przeszkodzie by przetestować obie opcje i wybrać tą która bardziej Ci odpowiada?

[Kris_54701]

Z 2a3 wyciągniesz ok. 3,5 Wata, z 300B aż 7 W. Wszystko zalezy od kolumn. powyzej 94-95 dB to 2a3 wystarczy. Jak jakieś mniej efektywne ponizej 95 to już co najmniej 300B. Pooć różnią się też brzmieniem, ale o tym znajdziesz więcej w watku "2a3, 300B..."

Ogonowski robi chyba chyba najtaniej i wzglednie dobrze za te pieniądze. Ponoć rewelacujne na poziomie Tamury lub nawet wyżej są polskiego producenta Trafonica, ale to wydatek rzędu 2 000 pln za parkę do 2A3.

Co do zasilacza, to latwiej i taniej zrobic to na lampie. Nie porownywalem, ale wiekszosc uznanych konstrukcji jest wlasnie na lampie. Krzem też potrafi psioczyć.

[McGyver]

18 minut temu, Kris_54701 napisał:

Wszystko zalezy od kolumn. powyzej 94-95 dB to 2a3 wystarczy.

Poniżej też wystarczy. Obecnie gra u mnie Sun Audio SV-2A3 poganiając kolumny o efektywności ~86dB na Scan-Speakach w pomieszczeniu ~25 metrów. Robi z nimi co chce. Osiągalne poziomy głośności mogą być już dokuczliwe dla sąsiadów.




21 minut temu, Kris_54701 napisał:

Pooć różnią się też brzmieniem

Zgadza się, osobiście wolę 2A3.



22 minuty temu, Kris_54701 napisał:

Co do zasilacza, to latwiej i taniej zrobic to na lampie.

Wręcz przeciwnie, na lampie drożej.



23 minuty temu, Kris_54701 napisał:

wiekszosc uznanych konstrukcji jest wlasnie na lampie.

IMHO są na lampach prostowniczych ze względów bardziej ideologicznych niż brzmieniowych. Osobiście preferuję półprzewodniki w zasilaniu.

[marianek84]

Co kraj to obyczaj ? faktycznie ciężko mi będzie wybrać rodzaj prostownika.

Co do kolumn, konstrukcja 2way na vifach, 86.5dB i obecnie napędza je 1.5-watowy secik na 6P3S. Więc 3.5W z 2a3 to będzie już szaleństwo.

Co do transformatorów głośnikowych, zdecydowanie wolę zapłacić około 600 zł niż 2000, także wybór raczej przesądzony.

Czy jest sens prostować żarzenie 2a3? Czy wystarczy potencjometr w katodzie jak na pierwotnym schemacie?

[McGyver]

6 minut temu, marianek84 napisał:

Czy jest sens prostować żarzenie 2a3?

Dla lamp bezpośrednio żarzonych korzystniejsze jest żarzenie przemiennym.

[Kris_54701]

bez problemu można wyciszyć wzmacniacz tymi dwuwatowymi potencjometrami.

Uprzedzam jednak na wstępie, że ten dławik 5 H może być za mało.

Edytowane 4 Grudnia 2019 przez Kris_54701
