Preampy lampowe DIY na bazie PCB Conrad-Johnson Pv12 (kilka wersji)

[rysiu126]

Godzinę temu, Panjarek napisał:

Ja już coraz częściej wyciągam wnioski, że najlepszy preamp to potencjometr.



Jaką przewagę ma nad potencjometrem ten preamp?

Nieco inna barwa dźwięku ale niekoniecznie lepsza. Coś poza tym?

Jak nie potrzeba nic tłumić w systemie to nie potrzeba tego pre ...   Jedyne rozwiązanie jeśli chodzi o lampy i gdy potrzebujemy wzmocnienie to tylko układ WK na mocniejszej lampie np 6n30p  bez żadnych wtórników najlepiej się spisuje i nie tracimy detali z muzyki.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[sebasbox]

Czy ktos ma może musztardową płytkę do sprzedania?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[ricky]

No to pora kończyć projekt...

 Mam już prawie wszystko, brakuje rezystorów 3 W o wartości 390k, 240k, 75k.. ktokolwiek posiada proszę o info, sklepy internetowe mniej niż 100 szt. nie sprzedają.



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[moorgan]

Zajrzyj na

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Ja tam brałem zestaw do swojego przedwzmacniacza.

Wysłane z mojego YAL-L21 przy użyciu Tapatalka

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Peter_1965]

W dniu 7.04.2022 o 20:31, ricky napisał:

No to pora kończyć projekt...

 Mam już prawie wszystko, brakuje rezystorów 3 W o wartości 390k, 240k, 75k.. ktokolwiek posiada proszę o info, sklepy internetowe mniej niż 100 szt. nie sprzedają.



Alternatywą jest kupowanie na aliexpress. Zaleta: dostępne wszystkie wartości z szeregu, brak wymogu ilości minimalnych. Czas dostawy ok 2 tygodni. Po przygodach z poszukiwaniem w Pl rezystorów do 2 pierwszych lampowych konstrukcji zamówiłem najbardziej typowe wartości z Ali. Za 3W metalizowane 1% wyszło 0,17PLN/szt.

Inna rzecz, że w tym przedwzmacniaczu zamontowałem większość 2W zachowując odstępy do płytki ok 0,5cm. Najcieplejszy rozgrzewa się do ok 40stopni.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[ksiezyc]

W dniu 7.04.2022 o 20:31, ricky napisał:

No to pora kończyć projekt...

 Mam już prawie wszystko, brakuje rezystorów 3 W o wartości 390k, 240k, 75k.. ktokolwiek posiada proszę o info, sklepy internetowe mniej niż 100 szt. nie sprzedają.



w tme.pl powinni mieć w sensownych ilosciach



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Mufcore]

A ja mam pytanie z innej beczki, kilka tych układów już powstało i zapewne każdy coś tam potestował.

Jakie są Wasze typy co do lamp 12AU7 w tym układzie - topologia CJ

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[1Ender]

 Silvania Brand Conn, RTF.



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 18 Kwietnia 2022 przez 1Ender

[Peter_1965]

W dniu 18.04.2022 o 19:13, Mufcore napisał:

A ja mam pytanie z innej beczki, kilka tych układów już powstało i zapewne każdy coś tam potestował.

Jakie są Wasze typy co do lamp 12AU7 w tym układzie - topologia CJ

testowałem ostatnio podłączony do klona Audio Note PP na 4xEL84

1.2xRFT - wyraźnie jasne brzmienie, aż za bardzo, na dłuższą metę męczące w odbiorze

2.2xJJ - zrównoważone, przyjemne w odbiorze

spróbuję jeszcze warianty mieszane

lampy niewątpliwie 'grają'

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[adalbert]

W dniu 14.04.2021 o 21:56, McGyver napisał:

Benefitem płytki "musztardowej" w stosunku do LS10 jest możliwość użycia dwóchh różnych lamp, podczas gdy w LS10 obie muszą być takie same.

Czy ktoś z kolegów stosował taki układ lamp w tym pre? Jeśli tak to z jakim skutkiem.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[tom8848]

Ja testowałem, Gold Liona z jakąś starą HP. Generalnie sumują się właściwości dźwiękowe. Z dwiema Gold Lion lepiej to brzmi.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[rysiu126]

Można zwiększyć prąd anodowy lamp  z 1.5mA  na 3mA lub 5 mA , zapewne też inaczej zagra ...

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[adalbert]

3 godziny temu, tom8848 napisał:

Ja testowałem, Gold Liona z jakąś starą HP. Generalnie sumują się właściwości dźwiękowe. Z dwiema Gold Lion lepiej to brzmi.

Dzięki, chodzi o dwie różne lampy które zamieniamy miejscami i czy sygnatura brzmienia jest narzucona przez lampę V2 czy tylko jak piszesz zsumowana?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[tom8848]

Nie pamietam która była gdzie ani czy w odwrotnej kolejności brzmi tak samo, w sumie z ciekawości sprawdzę.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[1Ender]

Dlaczego nie słychać różnic przy zmianie lamp? Tzn. ja nie słyszę. A potrafię wychwycić zmiany kabli. Co można wymienić?

Mam ten preamp.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Mariusz03]

To chyba jakaś gotowa chinska wersja jedynie foliowe od Muzga, Conrad-Johnson jest czuły na jakość elementów,  zacząłbym od rezystorów następnie elektrolity. Jeśli krzem to chinszczyzna to również do zmiany z pewnego źródła. Wygląda na budżetowa wersję

A tak swoją drogą z jakich lamp na jakie wymieniałeś?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 29 Sierpnia 2022 przez Mariusz03

[1Ender]

40 minut temu, Mariusz03 napisał:

To chyba jakaś gotowa chinska wersja jedynie foliowe od Muzga, Conrad-Johnson jest czuły na jakość elementów,  zacząłbym od rezystorów następnie elektrolity. Jeśli krzem to chinszczyzna to również do zmiany z pewnego źródła. Wygląda na budżetowa wersję

A tak swoją drogą z jakich lamp na jakie wymieniałeś?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

To ten z linku. Wyleciały 3 niebieskie szroty teraz Nichicon. Wyleciały beningi teraz foliowce od muzga. Zostały epcosy i te dwa mniejsze czarne co były obok niebieskich w rzędzie.

Wszystkie rezy wymienić? Na jakie? Jakie kondy proponujesz?

Lampy Silvania, RFT, Toshiba.

Pozdrawiam



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 29 Sierpnia 2022 przez 1Ender

[1Ender]

ktoś pomoże??

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[sebasbox]

a rezystory zwykłe precyzyjne (które sam sobie dobierzesz) nie wystarczą Ci? jakiej odpowiedzi oczekujesz?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Mariusz03]

18 minut temu, 1Ender napisał:

ktoś pomoże

Twoja wersja jest trochę inna niz pokazana i poprawiona w tym wątku  przez mqgivera .  Sam mam taką.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Jednaka zacznij od wymiany elementow zaczynają przy lampie. Te epcosy jaką mają wartosc?



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[1Ender]

4 minuty temu, sebasbox napisał:

a rezystory zwykłe precyzyjne (które sam sobie dobierzesz) nie wystarczą Ci? jakiej odpowiedzi oczekujesz?

jaki jest sens zmieniania rezów? czy te wstawione przez chincyka będą gorsze od zwykłych jak piszesz precyzyjnych? Jaka tolerancja? 1% ?? Czy może większa czy mniejsza? Rezystory węglowe czy metalizowone? Które będą bardziej czółe na zmiany? Co zyskam na zmianie?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[1Ender]

21 minut temu, Mariusz03 napisał:

Twoja wersja jest trochę inna niz pokazana i poprawiona w tym wątku  przez mqgivera .  Sam mam taką.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Jednaka zacznij od wymiany elementow zaczynają przy lampie. Te epcosy jaką mają wartosc?

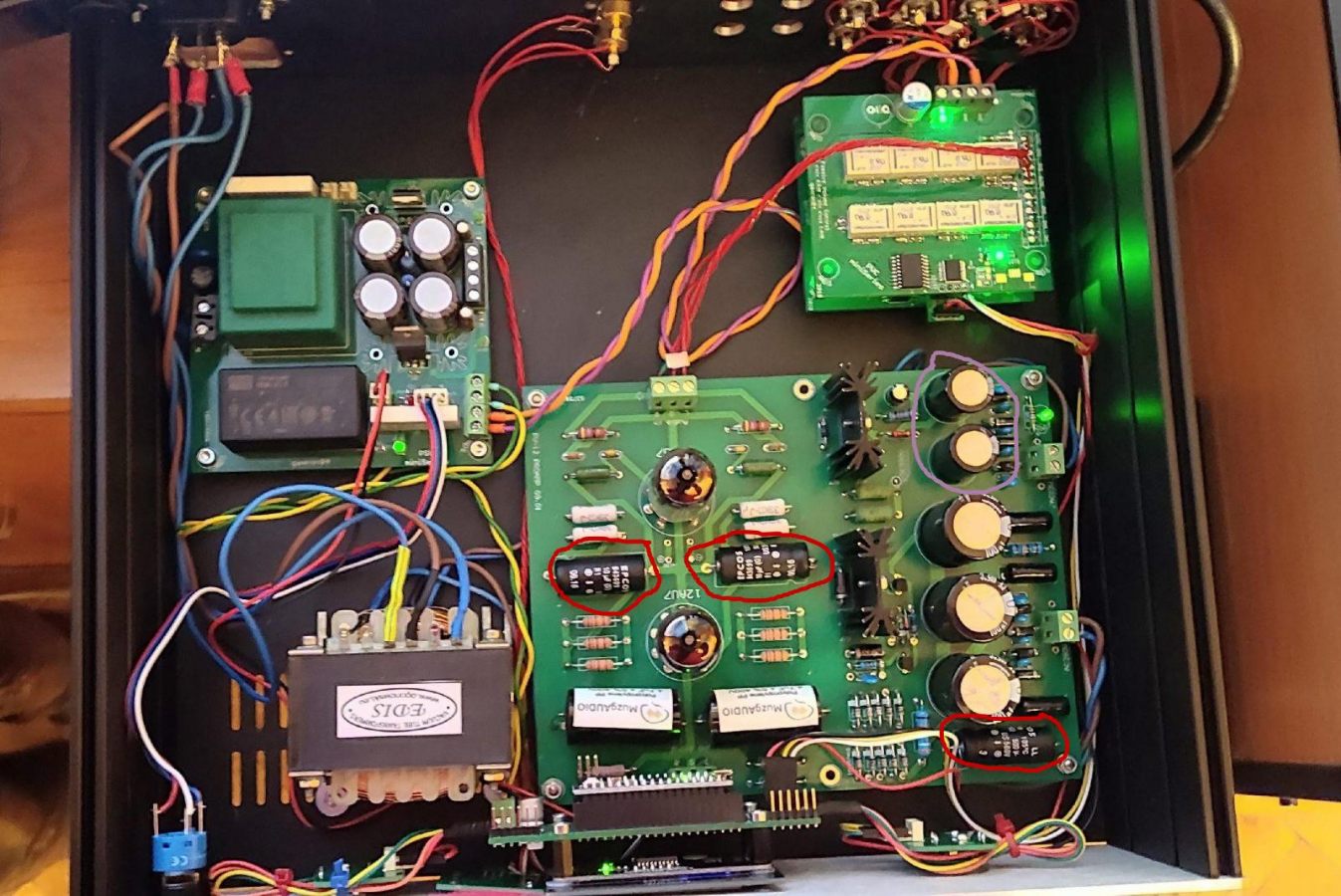

Zgadza się jest inna. Zaznaczone rezy 3x Epcos na czerwono - 10uF, 500V-US 560V oraz na różowo 2x (no name) 4700 uF 25V zostały na płycie w oryginale.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 30 Sierpnia 2022 przez 1Ender

[sebasbox]

33 minuty temu, 1Ender napisał:

jaki jest sens zmieniania rezów? czy te wstawione przez chincyka będą gorsze od zwykłych jak piszesz precyzyjnych? Jaka tolerancja? 1% ?? Czy może większa czy mniejsza? Rezystory węglowe czy metalizowone? Które będą bardziej czółe na zmiany? Co zyskam na zmianie?

to Ty pytasz czy wymieniać a nie ja Ci sugeruję wymianę. Nie wiem czy te które masz trzymają parametry w tym po tym jak już się nagrzeją. Rezystory precyzyjne mają po prostu mniejszy rozrzut wiec szybciej sobie podobierasz ewentualnie.

Metalizowany jako upływowy siatki lampy może mniej szumieć, ale nausznie nigdy nie robiłem porównania jeden do jednego.



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[slawek.xm]

4 minuty temu, sebasbox napisał:

Metalizowany jako upływowy siatki lampy może mniej szumieć, ale nausznie nigdy nie robiłem porównania jeden do jednego.

akurat w tym miejscu szum rezystora jest zależny od jego rezystancji im większy opór tym szumy większe

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Mariusz03]

43 minuty temu, 1Ender napisał:

Zgadza się jest inna

Widzisz jak zwykle diabel tkwi w szczegółach. Jakość podzespolow jest tutaj kluczowa. Parametry również,  chinskie części do audio się nie nadaja. Wielokrotnie to bylo podkreslane. Obawiam się że będziesz musiał wymienić większość elementów. Szkodą że nie ma dokladnego schematu całej plytki.

Rezystory chinskie np. węglowe do najtanszego kiwame to jak z tąd do Tokyo. A kiwame to również nie ma szału,  pomyslalbym o lepszych. Epcosy wymieniłbym na foliowe 4,7uf. Wartości chińskich elementów mają za duży rozrzut to może wplywac na koncowy odbior, koledzy wyżej piszą o tym.

Pamietaj że chińczyk zaklada takie części jakie ma w wiaderku. Dotyczy to również droższych zabawek nawet za 1tys euro i wiecej.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 30 Sierpnia 2022 przez Mariusz03

[sebasbox]

36 minut temu, slawek.xm napisał:

akurat w tym miejscu szum rezystora jest zależny od jego rezystancji im większy opór tym szumy większe

a to czy metalizowany czy węglowy nie ma znaczenia? Adam Tatuś pisał o tym na pierwszych stronach z tego co pamiętam.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[slawek.xm]

9 minut temu, sebasbox napisał:

a to czy metalizowany czy węglowy nie ma znaczenia?

oczywiście , że ma tylko mniejsze niż wartość oporu

poza tym im niższa tolerancja tym jakość reza lepsza

ale materiał z jakiego jest zrobimy też ma różne walory dźwiękowe

tylko co po tych walorach jak słyszymy szum

szumią lampy szumią i rezystory

dogranie ukladu lampowego to sztuka

np szumy termiczne rezystorow są udręką

i co z tego , że damy najlepszej jakości rezystor o zbyt małej mocy w anodzie czy katodzie wtórnika skoro będzie się grzał i szumiał...

lepiej jest dać ciut tańszy ale o przewymiarowanej mocy by problemu z oddaniem ciepla nie bylo

dobrym pomyslem jest stosować wyliczoną moc rezystora x 6 a najlepiej x 10

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 30 Sierpnia 2022 przez slawek.xm

[Muzg]

W dniu 29.08.2022 o 10:28, 1Ender napisał:

Dlaczego nie słychać różnic przy zmianie lamp? Tzn. ja nie słyszę. A potrafię wychwycić zmiany kabli. Co można wymienić?

Mam ten preamp.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Odwróć tą PCB preampu. 😉

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[slawek.xm]

1 minutę temu, Muzg napisał:

Odwróć tą PCB preampu. 😉

żeby oddalić lampy od trafa

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Muzg]

Kolejna sprawa to ten zasilacz impulsowy. Przez niego mogę kabelki mieć taki wpływ. Zresztą wszystkie są za długie.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
