DAC PCM1794 i inne 179x

Waldi_06

Przez Waldi_06 ,
w DIY

Tematy
  • Pokaż nowe odpowiedzi

    • Rekomendowane odpowiedzi

    Mufcore Kompan

    Mufcore

    Opublikowano
    Opublikowano

    dzięki wielkie za podpowiedz



    A tak się troszkę pochwalę że właśnie mój PCM dziś wydał dźwięk poprzez IV Spencera z DAC-Xa, teraz dokończyć składanie IV Spencera wg H-K i będzie git

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Odnośnik do komentarza
    Udostępnij na innych stronach
    • 3 tygodnie później...
    Mufcore Kompan

    Mufcore

    Opublikowano
    Opublikowano

    Witam



    Koledzy pytanie czym spowodować aby chciało ruszyć USB, po podłączeniu spdif nie ma problemu natomiast chcąc skorzystać z USB mam kłopot bo DAC nie chce ruszyć



    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Odnośnik do komentarza
    Udostępnij na innych stronach
    frobek Kompan

    frobek

    Opublikowano
    Opublikowano

    Z tego co pamiętam, jest tam taka zworka przestawiająca PCM2707 w tryb SPDiF/I2S, powinno być na schemacie.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    "cytat usunięty przez moderację" -  Bernard le Bovier de Fontenelle

    Odnośnik do komentarza
    Udostępnij na innych stronach
    • 10 miesięcy temu...
    Waldi_06 Stały bywalec

    Waldi_06

    Opublikowano
    • Autor
    Opublikowano

    Kilka tygodni temu nasz forumowicz poprosił mnie o pcb do tego daca - czyli PCM179x.

    Ponieważ płytki dawno się skończyły to konieczny był dodruk.

    A jak dodruk to równie dobrze mozna zrobić nowszą świeższą wersję.

    Płytki w najnowszej wersji Anno Domini 2017 powstały. Tak duża jak i mała. Nie ma prawie żadnych zmian w schemacie.

    Na płytkę położyłem nową wersję PCM1794A-Q1.

    DAC gra, wygrzewa się na stole.

    Nie odnotowałem pomyłek.



    Konwersją i/v jest rezystor 49omów.

    A analogówka to układ lampowy. A dokładnie Nuvistory na pcb wykonanej przez Luisa - Michał gra zacnie. Co prawda było przy niej troszkę pracy, ale gra.

    napięcie zasilania 80v i prąd 2mA na LM334. Oba stabilizowane. Grało na 35 voltach i innych Ra ale to bez sensu. Lampa musi pracować na górnym zakresie zasilania.

    Jeszcze muszę to na desce ułożyć, a potem poważniejsze odsłuchy.

    Dziękuję Luis 'owi za pcb i Nuwistorki.

    Dziękuję Muzg 'owi za układy scalone.



    Płytek nie mam. Wszystkie były wykonane na zamówienie.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    [email protected]

    Odnośnik do komentarza
    Udostępnij na innych stronach
    Nakamichi Entuzjasta

    Nakamichi

    Opublikowano
    Opublikowano

    Kilka tygodni temu ........................





    Konwersją i/v jest rezystor 49omów.

    A analogówka to układ lampowy. A dokładnie Nuvistory na pcb wykonanej przez Luisa - Michał gra zacnie. Co prawda było przy niej troszkę pracy, ale gra.

    napięcie zasilania 80v i prąd 2mA na LM334. Oba stabilizowane. Grało na 35 voltach i innych Ra ale to bez sensu. Lampa musi pracować na górnym zakresie zasilania.

    Jeszcze muszę to na desce ułożyć, a potem poważniejsze odsłuchy.

    Dziękuję Luis 'owi za pcb i Nuwistorki.

    Dziękuję Muzg 'owi za układy scalone.





    Możesz kilka słów więcej , temat lampowej analogówki przewija się ze zmiennym szczęściem od kilku lat w Twoich opracowaniach, jednak poprzednio padły uzasadnienia teoretyczne dla jakich zrezygnowałeś z tego rozwiązania ( nie pamiętam czy dotyczyło to lamp ogólnie czy nuwistorów ).

    Co zatem zaszło , pojawiło się rozwiązanie które eliminuje ten problem , czy tez walory brzmieniowe zwyciężyły z symulacją ;-)).

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Odnośnik do komentarza
    Udostępnij na innych stronach
    asta Entuzjasta

    asta

    Opublikowano
    Opublikowano

    Waldku,czy była by możliwość reaktywacji twojego projektu? .Dac ma dobrą opinie,a kości są dostępne.No i uchyliłbyś rąbka tajemnicy o tej analogówce..

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Odnośnik do komentarza
    Udostępnij na innych stronach
    Waldi_06 Stały bywalec

    Waldi_06

    Opublikowano
    • Autor
    Opublikowano

    Co zatem zaszło , pojawiło się rozwiązanie które eliminuje ten problem , czy tez walory brzmieniowe zwyciężyły z symulacją ;-)).



    Nie odbieram tak tego.

    Ostatnio publikuję rzadziej ale nieco większe projekty.

    Moja Informacja o której piszesz padła przy okazji PCM1704, ale potem był PCM63 - w skład którego wchodzą część cyfrowa i część analogowa.

    Przed nim pojawił sie dac na AK - również kompletny (a nawet na jednej pcb).

    Pomysły z tamtego czasu leżały w szufladzie i wyszły z niej wraz z uruchomieniem PCM1794.

    Wyraźnie napisałem, że dac leży na stole (leżał wczoraj) a jakiekolwiek odsłuchy będą miały miejsce za kilka dni.

    To co napisałem to informacja, że gra. Ale jeszcze nie wiem jak.

    Jest kilka dobrych d-s np AK4490 i PCM5141. Są tanie, łatwe w aplikacji i świetnie grają, nie boją się Sabre9018, a nawet jak dla mnie są lepsze AK w równowadze i graniu bliżej R2R niż Sabre, a 5141 świetnie się zachowuje z sygnałami bliskimi 0dB czyli pełnego wysterowania.

    Ma się to tak, że skoro mam pcb do PCM1794 to i koniecznie chcę posłuchać nowej jego odsłony. A że analogówek mam trzy do 1794 to i zabawa będzie fajna.

    Wczoraj na lampkach słuchałem metalu Running Wild - Death Or Glory i bardzo mi się podobało, bo nie było jazgotu a fajne dzwięki, mocno dosadnie ale bez jazgotu, ale to na innym (roboczym) zestawie.

    Jednym słowem jest obiecująco na tyle, że zbuduję deskę i go podepnę do OLI i dużych głośników.



    Waldku,czy była by możliwość reaktywacji twojego projektu?



    Tak. Jak zawsze musi być chętnych na 10 pcb.



    No i uchyliłbyś rąbka tajemnicy o tej analogówce..



    Analogówka to prototyp. Wejście symetryczne, wyjście niesymetryczne.

    Stosunkowo mało prądu, niskie zasilania - czyli wbrew kanonowi, ale ... gra.

    Jak się nada do publikacji to napiszę więcej.



    padły uzasadnienia teoretyczne dla jakich zrezygnowałeś z tego rozwiązania



    To nie tak. Wówczas nie poświęciłem dostatecznie dużo czasu tamtemu projektowi.

    No i podtrzymuję, że bardzo lubię 6H30.

    Ale one mają wymogi z innej bajki , a nuwistory są prawie jak tranzystory.

    Piszę szczególnie o prądach żarzenia. czyli wymagane zasilania do nuwstorów sa znacznie mniejsze.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    [email protected]

    Odnośnik do komentarza
    Udostępnij na innych stronach
    Waldi_06 Stały bywalec

    Waldi_06

    Opublikowano
    • Autor
    Opublikowano

    DAC został zmontowany i uruchomiony.

    Żarzenia są niezależne dla obu kanałów, a anodowe jest wspólne.

    Gra bardzo ładnie, jak na jego cenę i skomplikowanie to gra rewelacyjnie, pełnym zakresem pasma, nie ma żadnych słabości w brzmieniu.

    Tak zwane brzmienie lampowe jest zaznaczone w sposób delikatny lekką zwiewnością tak gdzie PCM63 gra gęsto, przejrzyście i dalej szczegółowo.

    Takie połączenie PCM1794 i nuwistorów zdaje sie gdzieś na granicy uwagi "niezauważać" trudnych i jazgotliwych dźwięków, raczej je traktuje lekko, przez co dźwięk nie jest męczący.



    Płytki do daca można zamówić a projekt na lampkach powstanie, ale dopiero jak załatwię inne zaległości.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    [email protected]

    Odnośnik do komentarza
    Udostępnij na innych stronach
    Waldi_06 Stały bywalec

    Waldi_06

    Opublikowano
    • Autor
    Opublikowano

    W załączeniu zdjęcie płytki daca

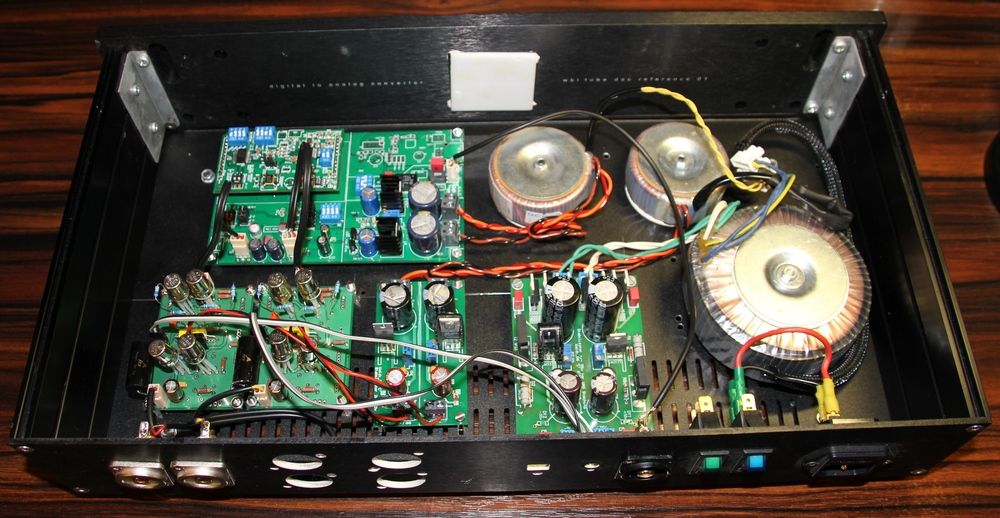

    oraz zamontowanego daca w obudowie



    mała płytka jest czterowarstwowa,

    rozdział na dwie płytki pozostał po wersji 1.0,

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )


    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    [email protected]

    Odnośnik do komentarza
    Udostępnij na innych stronach
    Kami3n147 Współtwórca

    Kami3n147

    Opublikowano
    Opublikowano

    Czy taki układ XMOS

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    będzie pasować do tego DAC'a:

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) ?

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Odnośnik do komentarza
    Udostępnij na innych stronach
    justinet Współtwórca

    justinet

    Opublikowano
    Opublikowano

    Czy taki układ XMOS

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    będzie pasować do tego DAC'a:

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) ?

    musisz wziąć wersje 7 pinową do tego DACA

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Odnośnik do komentarza
    Udostępnij na innych stronach
    Waldi_06 Stały bywalec

    Waldi_06

    Opublikowano
    • Autor
    Opublikowano

    A wg jakiego schematu zbudowana jest ta lampowa analogówka ?

    Schemat jest to Broskie Unbalancer.

    Zmodyfikowany na potrzeby nuwistorów.

    Zasadniczą kwestią sa lampki wejściowe. W tym egzemplarzu są 6s51 , ale będą 6s52.

    Układ gra tym czyściej im wyższe napięcie anodowe dostaną lampki.

    Dla lampiarzy nie jest niespodzianką.

    teraz gram na 75 voltach, ale niebawem będzie 160v.



    Bedzie mozna kupic same pcb do analogu?

    Narazie nie można.

    Ale niebawem płytki będą dostępne.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    [email protected]

    Odnośnik do komentarza
    Udostępnij na innych stronach
    Karol_60432 Uczeń

    Karol_60432

    Opublikowano
    Opublikowano



    Narazie nie można.

    Ale niebawem płytki będą dostępne.



    Chętnych zapewne troszkę będzie, w tym i ja.

    Osłuchał się mi DAC na AK4490 według Twojego projektu i szukam nowych inspiracji :)

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Odnośnik do komentarza
    Udostępnij na innych stronach
    Calyer Poszukiwacz

    Calyer

    Opublikowano
    Opublikowano



    Czy ktoś wie co to za tajemniczy chip , który znowu zaczął stosować Łukasz w swoim najnowszym dacu - Pacific?



    Mówi o tym chipie od 16'01''

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Odnośnik do komentarza
    Udostępnij na innych stronach
