Projekt VolcanO

[JarekC]

Zakłócenia są tylko w momencie włączania przekaźnika od napięć analogowych.

Gdyby uP miał włączony układ nadzoru napięcia (Bownout) prawdopodobnie resetowałby się przy każdym włączeniu i wyłączeniu.



Osobiście rozważyłbym opcję trafa załączonego na stałe i ewentualnie wyłączanie napięć analogowych już po stabilizatorach.



JarekC

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[SebeQ]

Właśnie wysłałem przelew do JarkaC. Dostałem wpłaty od wszystkich zadeklarowanych z listy (oprócz kaman777) co daje łacznie 20 osób wpłacających.

Czekam teraz na potwierdzenie od JarkaC, że kwotę otrzymał i że jest ona poprawna.



Pozdrawiam

SebeQ

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[JarekC]

Witam,



Potwierdzam iż przelew dotarł suma zgadza się z zadeklarowaną.

Wszystkim bardzo dziękuję.



Będę się starał w miarę wolnego czasu dokładać jeszcze funkcje w Volcano.

Oczywiście wszystkie zgłaszane błędy będę usuwał.



Pozdrawiam

JarekC

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[miant]

Osobiście rozważyłbym opcję trafa załączonego na stałe i ewentualnie wyłączanie napięć analogowych już po stabilizatorach.

Nie sądzę, żeby to stanowiło jakiś problem, w podobnym projekcie "High-End preamp" (Elektor 4,5_2004) obydwa transformatory załączane są jednocześnie.



Będę się starał w miarę wolnego czasu dokładać jeszcze funkcje w Volcano.

Tak z ciekawości, nowe wersje będą dostępne dla wszystkich czy tylko dla tych, którzy zapłacili ?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[MARER]

Tak z ciekawości, nowe wersje będą dostępne dla wszystkich czy tylko dla tych, którzy zapłacili ?



Nic nie stoi na przeszkodzie dopłacić koledze JarekC wg. ustalonych zasad albo jak wcześniej wspomniał wpłacić na schronisko dla zwierząt.



pozdrawiam

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[miant]

Nic nie stoi na przeszkodzie dopłacić koledze JarekC wg. ustalonych zasad albo jak wcześniej wspomniał wpłacić na schronisko dla zwierząt.



pozdrawiam

Ja akurat zapłaciłem, moje pytanie raczej stąd, że nie bardzo czuję się filantropem akurat w tej sprawie.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[SebeQ]

Ja akurat zapłaciłem, moje pytanie raczej stąd, że nie bardzo czuję się filantropem akurat w tej sprawie.



Panowie, tej kwestji w sposob w 100% sprawiedliwy sie nie rozstrzygnie. Zaplacilismy JarkowiC za prace ktora wykonal do tej pory, o suporcie nie bylo mowy. Suport dostajemy gratis ze tak powiem.

Nie wiem jak wy ale ja od poczatku zbierania pieniedzy zakladam ze ktos sie znajdzie kto pobral software, stosuje i nie zaplaci. Jego sprawa, nie zmusze tej osoby. Udostepnienie softu na stronie postrzegam jako gest JarkaC i jego wylaczna decyzje. JarekC nie chcial od nas zadnych pieniedzy za v1.0 i nie chce za updaty wiec zostawmy ten temat w spokoju. Nie ma co tego dalej rozwazac w watku bo tylko wnosi to zamieszanie.



Pozdrawiam

SebeQ

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[troojka]

U mnie wg Volcano dziś jest piątek.

Czy też tak macie?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[JarekC]

U mnie wg Volcano dziś jest piątek.

Czy też tak macie?



Rzeczywiście tak jest. muszę mieć jeszcze gdzieś buga w procedurze obliczającej dzień tygodnia.

Dla 15 grudnia policzony dzień jest OK a dla 16 błędny.



Postaram się to zaraz znaleźć.



JarekC

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[troojka]

To może wyłączyć wyświetlanie dnia tygodnia.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[JarekC]

To może wyłączyć wyświetlanie dnia tygodnia.



Już namierzyłem błąd.

Poprawiona wersja 1.04 w załączniku.





Zrobiłem wstępne testy z OLED i u mnie ruszył bez zmian w oprogramowaniu.

Przy czym sterownik WS0010 jest wg. mnie mniej odporny na zakłócenia niż standardowy HD44780.

Dodatkowo gdy sterownik zostanie źle zainicjowany np wprowadzony w tryb graficzny a nie znakowy to

nie da się go ponownie programowo poprawnie zainicjować, musi zostać sprzętowo zresetowany (wył i zał zasilania).



JarekC

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[miant]

Czy fizyczny przycisk MUTE to jest przełącznik enkodera 1 (P3 ENC_ENTER) ?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[JarekC]

Czy fizyczny przycisk MUTE to jest przełącznik enkodera 1 (P3 ENC_ENTER) ?



Tak.



Przycisk od enkodera głośności ma funkcje MUTE

Przycisk od enkodera selektora ma funkcje POWER_ON/POWER_OFF



JarekC

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[bomarek]

Może ma ktoś 1szt. PCB tego sterownika, chętnie odkupię.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[bomarek]

Przejrzałem wątek ale nie znalazłem w nim informacji na temat sterowania przyciskami, jest tylko opis sterowania enkoderem im pilotem.



Czy opcja sterowania przyciskami nie działa wersji softu JarekC a jeżeli działa to poprosiłbym o opis klawiszy podłączonych do sterownika.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[JarekC]

Przejrzałem wątek ale nie znalazłem w nim informacji na temat sterowania przyciskami, jest tylko opis sterowania enkoderem im pilotem.



Czy opcja sterowania przyciskami nie działa wersji softu JarekC a jeżeli działa to poprosiłbym o opis klawiszy podłączonych do sterownika.



Obsługa przycisków jest w trakcie realizacji.



JarekC

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[miant]

Mam problem z adresami płytek selektora :

A2,A1, A0

110 - przekaźniki AUX - to działa poprawnie

100,101 - selektory wyjść - to działa jako selektor wejść (według informacji na wyświetlaczu)

000,001,010,011 - selektory wejść - (działa tylko na wyświetlaczu - nie przełącza przekaźników)



I jeszcze prośba: czy mógłby ktoś wrzucić pliczek eeprom z ustawieniami dla pilota volcano, przynajmniej umożliwiającymi obsługę MENU z pilota.

Mam wgrane F104 i EE100 i przycisk MENU nie działa, nie działa również regulacja głośności. Po włączeniu głośność jest ustawiona na -95dB, po naciśnięciu VOL- przeskakuje an -94dB i potem na - -. VOL+ idzie z powrotem czyli -94, -95 i dalsze naciskanie nic nie daje.

Nie podłączałem volcano do wzmacniacza więc nie wiem jaki jest efekt w głośnikach.

Na oryginalnym firmware wszystko działa bez problemów, przy odsłuch również.



Mam problem z adresami płytek selektora :

A2,A1, A0

110 - przekaźniki AUX - to działa poprawnie

100,101 - selektory wyjść - to działa jako selektor wejść (według informacji na wyświetlaczu)

000,001,010,011 - selektory wejść - (działa tylko na wyświetlaczu - nie przełącza przekaźników)



I jeszcze prośba: czy mógłby ktoś wrzucić pliczek eeprom z ustawieniami dla pilota volcano, przynajmniej umożliwiającymi obsługę MENU z pilota.

Mam wgrane F104 i EE100 i przycisk MENU nie działa, nie działa również regulacja głośności. Po włączeniu głośność jest ustawiona na -95dB, po naciśnięciu VOL- przeskakuje an -94dB i potem na - -. VOL+ idzie z powrotem czyli -94, -95 i dalsze naciskanie nic nie daje.

Nie podłączałem volcano do wzmacniacza więc nie wiem jaki jest efekt w głośnikach.

Na oryginalnym firmware wszystko działa bez problemów, przy odsłuch również.

Pilot jest z ostatniego zamówienia.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[arczi87]

Jarku wysłałem Ci jakiś czas temu wiadomość na PW, proszę o kontakt.

Pozdrawiam

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[wawjack]

Mam problem z adresami płytek selektora :

A2,A1, A0

110 - przekaźniki AUX - to działa poprawnie

100,101 - selektory wyjść - to działa jako selektor wejść (według informacji na wyświetlaczu)

000,001,010,011 - selektory wejść - (działa tylko na wyświetlaczu - nie przełącza przekaźników)



I jeszcze prośba: czy mógłby ktoś wrzucić pliczek eeprom z ustawieniami dla pilota volcano, przynajmniej umożliwiającymi obsługę MENU z pilota.

Mam wgrane F104 i EE100 i przycisk MENU nie działa, nie działa również regulacja głośności. Po włączeniu głośność jest ustawiona na -95dB, po naciśnięciu VOL- przeskakuje an -94dB i potem na - -. VOL+ idzie z powrotem czyli -94, -95 i dalsze naciskanie nic nie daje.

Nie podłączałem volcano do wzmacniacza więc nie wiem jaki jest efekt w głośnikach.

Na oryginalnym firmware wszystko działa bez problemów, przy odsłuch również.





Pilot jest z ostatniego zamówienia.



Miałem ten sam problem.

U mnie nie działał też przycisk POWER. Włączyłem volcano przyciskiem na 2 enkoderze. Wtedy zaczęło działać, A głośność jest taka ponieważ w ustawieniach po wgraniu EE100 ustawiona jest maksymalna głośność na -94.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[JarekC]

Witam,



Wsad do EEPROMu z domyślnymi parametrami wersja 1.04



Sprawdziłem u mnie selektor działa poprawnie (na płytce selektora A0,A1,A2 jumpery otwarte)



Pozdrawiam

JarekC

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[miant]

Witam,



Wsad do EEPROMu z domyślnymi parametrami wersja 1.04



Sprawdziłem u mnie selektor działa poprawnie (na płytce selektora A0,A1,A2 jumpery otwarte)



Pozdrawiam

JarekC

W takiej konfiguracji u mnie też działa bez zarzutu, po dołączeniu płytki AUX (A2A1A0=110) również wszystko funkcjonuje poprawnie.

Problem zaczyna się po dołączeniu płytki selektora wyjść (A2A1A0=100 lub A2A1A0=101). Mam trzy płytki selektora i wszystkie działają dobrze jako selektor wejść lub AUX i wszystkie sprawiają problemy jako selektory wyjść.

Problem polega na tym, że przełączanie wyjść nie działa w ogóle (nie przełącza się żaden przekaźnik), natomiast płytka z adresem selektora wyjść zaczyna działać jako selektor wejść lub przekaźniki przełączają się przypadkowo na jednej i drugiej płytce.



Włączanie przyciskiem na drugim enkoderze nic nie zmienia.



Co ciekawe płytka AUX zawsze działa poprawnie.



Ponadto przy dołączonej płytce selektora wyjść, po ponownym włączeniu czasami pokazują się dziwne wskazanie daty lub czasu (nigdy jednocześnie data i czas).

Czy ktoś się spotkał z takim problemem? Może to jakiś błąd w programie?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[JarekC]

Witam,



W załączeniu poprawiona wersja 1.05.

Proszę o zwrotną informację czy pomogło.



Czy nóżki nr 10 układów ULN2803 na płytkach selektorów podłączone do zasilania?



Pozdrawiam

JarekC



PS.

Ze względu na sprawy rodzinne moja obecność na forum w najbliższym czasie będzie bardzo ograniczona.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[miant]

Witam,



W załączeniu poprawiona wersja 1.05.

Proszę o zwrotną informację czy pomogło.



Czy nóżki nr 10 układów ULN2803 na płytkach selektorów podłączone do zasilania?



Pozdrawiam

JarekC



PS.

Ze względu na sprawy rodzinne moja obecność na forum w najbliższym czasie będzie bardzo ograniczona.

Dzięki, z nowym softem jest OK, nóżki 10 oczywiście podłączone do zasilania

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[miant]

Jeśli mogę jeszcze pomarudzić, to mam taką sugestię odnośnie przełączania wyjść: może by zrobić tak, żeby można załączyć jednocześnie np. dwa wyjścia ?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[JarekC]

Jeśli mogę jeszcze pomarudzić, to mam taką sugestię odnośnie przełączania wyjść: może by zrobić tak, żeby można załączyć jednocześnie np. dwa wyjścia ?



A co zrobić z wyświetlaniem nazwy załączonego wyjścia?



JarekC

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[bomarek]

Mam zamiar przetestować sterownik w moim wzmacniaczu lampowym, zrobiłem nawet płytę czołową do tego wzmacniacza.

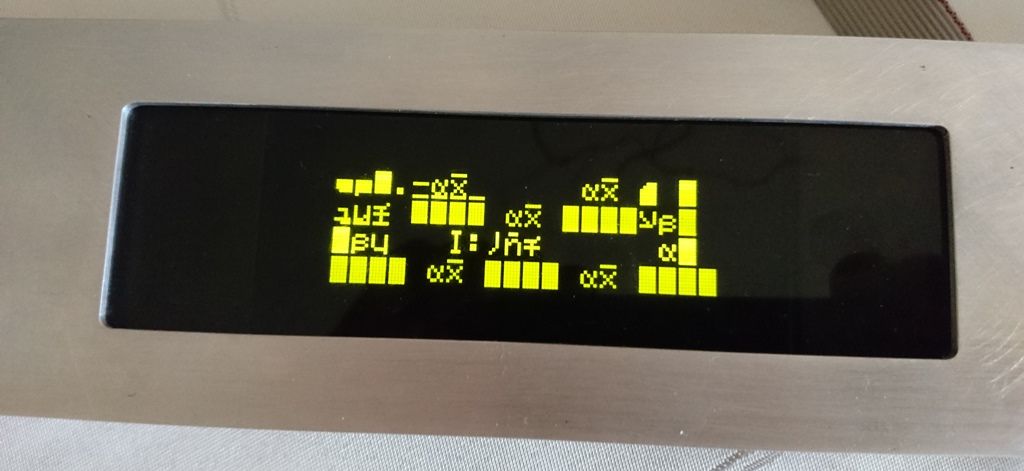

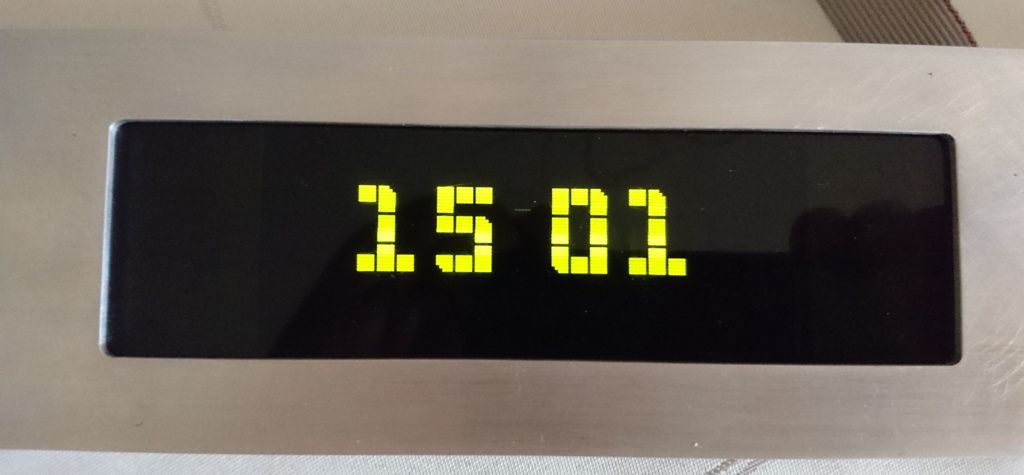

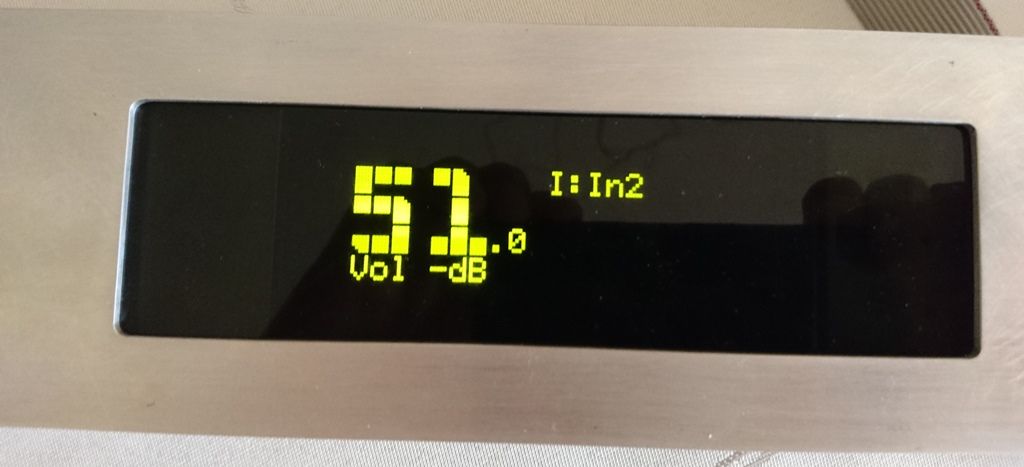

Problemem jest jednak OLED który się zachowuje tak jak na załączonych zdjęciach. Zaraz po włączeniu w zegarze brakuje pikseli, po włączeniu sterownika pilotem sterownik działa poprawnie. Po wyłączeniu pilotem zegar wyświetla prawidłowo. Po którymś kolejnym włączeniu na wyświetlaczu krzaki.



Na wyświetlaczu LCD zero problemów, także na sofcie Edwarda OLED działa prawidłowo.



Działa komuś prawidłowo wyswietlacz OLED ?



Nie uczestniczyłem w zbiórce pieniędzy ale to nie znaczy ze nie zapłacę Jarkowi.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[bomarek]

Teraz zauważyłem, że zamiast " I " lepiej by wyglądało " In " opisujące wiersz z wejściami selektora.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[JarekC]

Teraz zauważyłem, że zamiast " I " lepiej by wyglądało " In " opisujące wiersz z wejściami selektora.

Jeżeli I: zamienimy na In: to braknie miejsca na pełną nazwę wybranego wejścia ( max. 8 znaków, definicja nazwy po wejściu do SETUP).



Co do OLEDAa to nie ma wielkich różnic pomiędzy moim sterowaniem a oryginalnym. Trochę inne opóźnienia czasowe ale zgodne z karta katalogową.

Główna różnica pomiędzy moim programem a oryginalnym to inny zegar systemowy 8MHz vs 4MHz.



Mogę spróbować przygotować wersję dla 4MHz i timingi jak z oryginału (jak znajdę chwilę czasu)



JarekC

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[bomarek]

To może całkowicie zrezygnować z tego I.

W tym wierszu mamy tylko nazwę wejścia i każdy będzie miał dodatkowe dwa znaki.

Ja np. widzę to tak :

1.CD

2.Tuner

3.DAC

4.......



Najważniejsze aby OLED działał dobrze.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[bomarek]

Mogę spróbować przygotować wersję dla 4MHz i timingi jak z oryginału (jak znajdę chwilę czasu)



JarekC



Przy włączeniu sterownika z wyswietlacza LCD pojawia się pierwszy wiersz : V1.05 ©JarekC

Na OLEDzie tego nie ma.

Czy na wyświetlaczu OLED jest możliwe jego wygaszenie po określonym czasie tak jak jest na LCD zarówno podczas pracy jak i czuwania.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
