Amatorskie zestawy pomiarowe wykorzystywane w adaptacjach akustycznych.

Recommended Posts

15 godzin temu, przemak napisał:

Do zabawy może być, choć za szybkie. To lepsze, ale znów za wolne do zabawy 😉

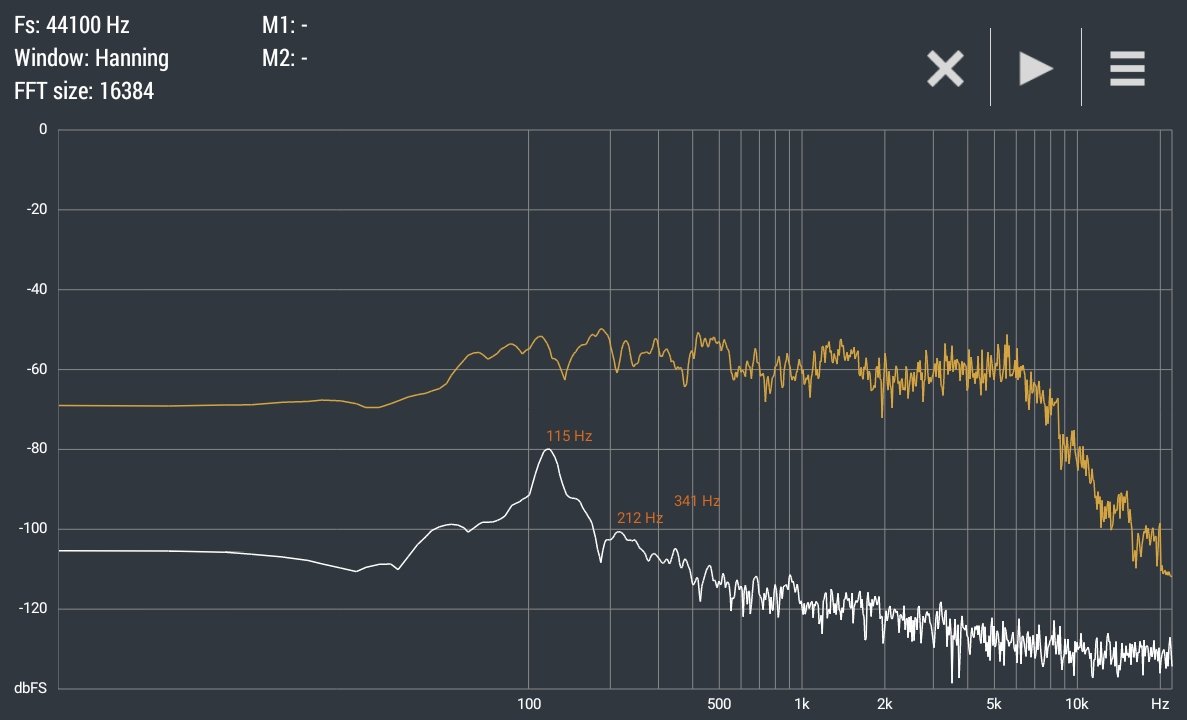

Zrobiłem nowe pomiary przy sweep z youtube(ten wolny i ten szybszy)

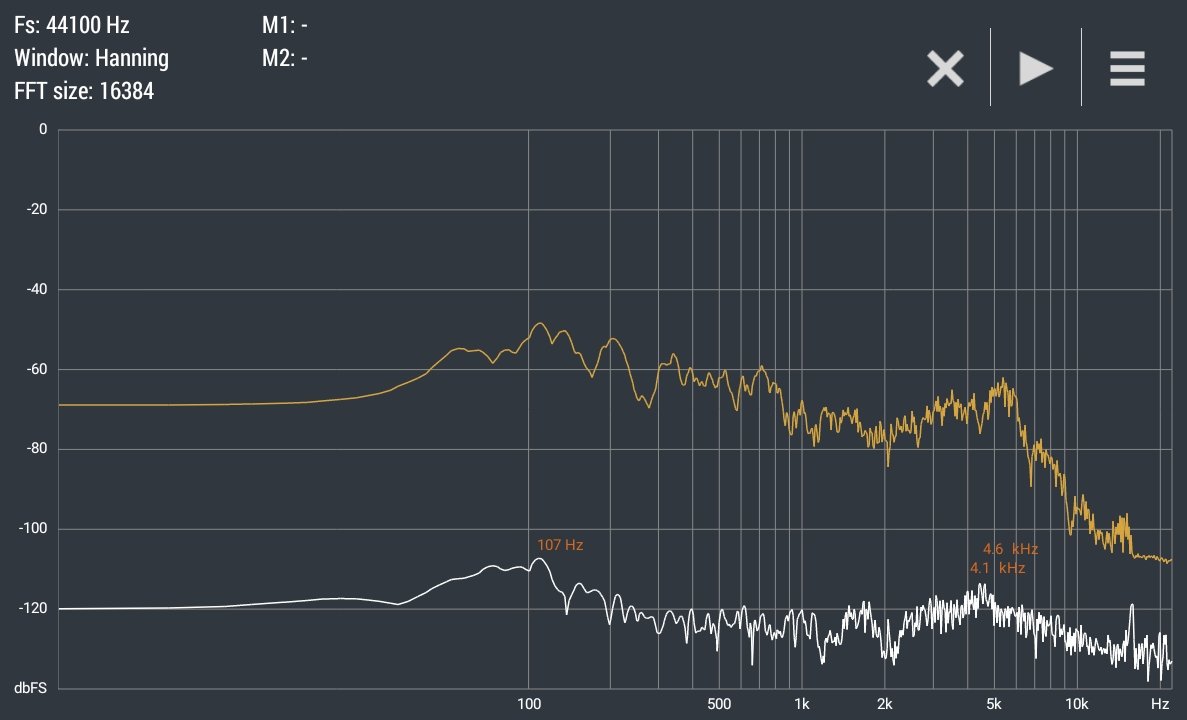

Pierwsze dwa zdjęcia kolumny 1m od sciany.

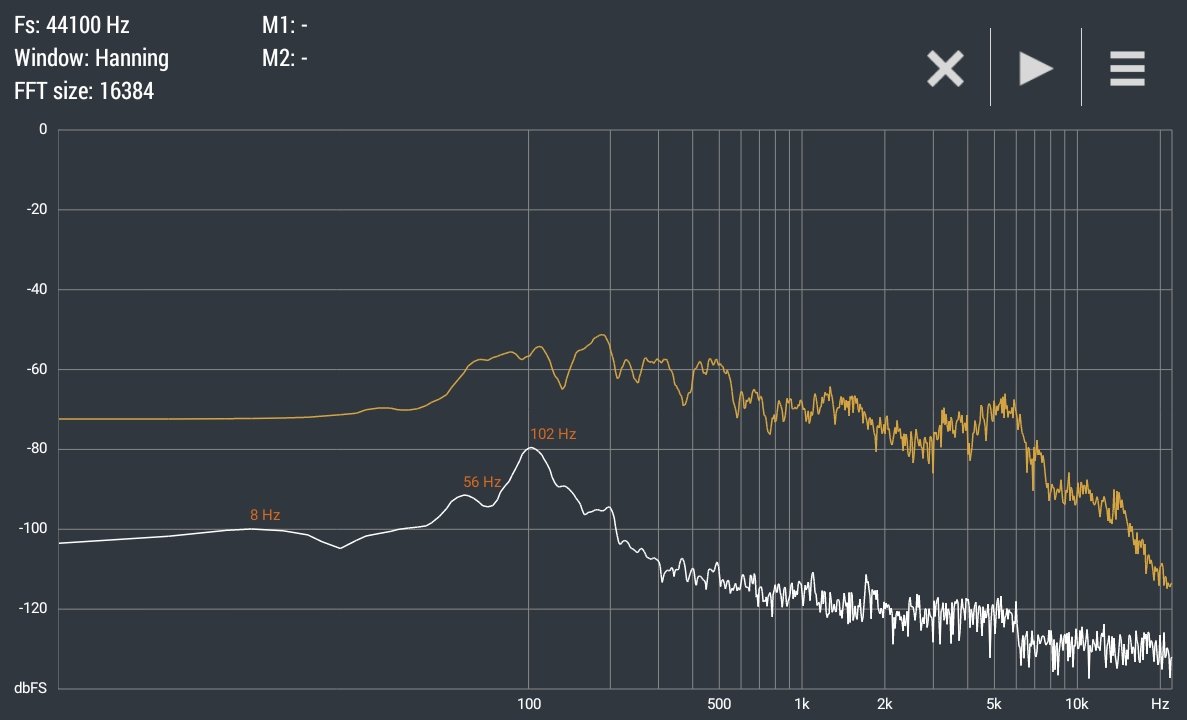

Dwa ostatnie zdjęcia kolumny 1.8m od ściany





Share this post


Link to post
Share on other sites

No ale czego oczekujesz? Dokładność i wiarygodność pomiaru zerowa, co ma z tego wynikać?


nagrywamy.com

Share this post


Link to post
Share on other sites

Koledzy, a może byście podpowiedzieli mi od jakiego ustawienia kolumn względem ścian i miejsca odsłuchowego wyjść by znaleźć to optymalne. Kolumny stawiam na krótkiej ścianie w odległości 1-1,8m.post-48523-0-50636100-1425413736_thumb.jpg



Share this post


Link to post
Share on other sites

Ja bym wyprobowal cos takiego






Ale w zasadzie chcialem napisac jeszcze raz cos o mikrofonach.



Kto nie chce inwestowac €100 w gotowy mikrofon taki jak UMIK-1, a mimo to chce sie zapoznac z mozliwosciami jakie oferuje „powazny“ system pomiarowy typu REW, moze kupic za „kilka groszy“ odpowiednia kapsulke mikrofonowa i zmajstrowac taki mikrofon samemu. Oczywiscie nie bedzie on kalibrowany i superduper dokladny, ale na poczatek zupelnie wystarczajacy.

Kilka takich mikrofonow zmajstrowalem i uzywalem przez kilka lat w kombinacji z programem pomiarowym REW. Funkcjonuje znakomicie

















  • Like 1

Share this post


Link to post
Share on other sites
3 godziny temu, xajas napisał:

Ja bym wyprobowal cos takiego






Dzięki za propozycję.

Też tak kombinowałem na początku, ale odpuściłem głównie ze względu na brak symetrii. Prawa kolumna stanie w rogu przy ścianie a lewa na otwartą kuchnię.

Do tego tam są okna od podłogi prawie do sufitu i brak gniazdek a na tym kawałku ściany jest jeszcze kaloryfer, który pewnie by mi jeszcze zaczął dzwonić.

W odwrotnym ustawieniu kolumna prawa wyląduję przy wejściu do wc i przy schodach. Trochę to dziwne wszystko się jest jakieś.

Niby dużo miejsca a tu albo drzwi, okno, albo się znowu łazi.



Pozbieram na ten mikrofon i potem najwyżej będę robił przemeblowania. Teraz przy małym dziecku ciężko będzie się za to zabrać. Mam też na obecnej ścianie za kolumnami absorbery i kilka półek  z płytami i przewieszenie tego w inne miejsce to na dzisiaj masakra.

Share this post


Link to post
Share on other sites

Rozumiem, ze zmiana ustawienia to "masakra" i duzy naklad (chyba pamietam twoje zdjecia z lozeczkiem :-) ), ale z czystej ciekawosci mozesz przestawic tylko same glosniki. Prawy >1m od bocznej sciany i mocno skrecic do srodka. Fotel tez nie bezposrednio pod sciana.

Dlaczego tak?

Siedzac jak dotychczas, na przejsciu miedzy obydwoma "polowami" tego polaczonego pomieszczenia, jestes w polowie drogi miedzy przednia a tylna sciana, co czesto prowadzi do zaniku basu w okreslonych czestotliwosciach.

Przy poprzecznym ustawieniu i odlegosciach ok 1/4, 2/4, 1/4 spodziewal bym sie bardziej zrownowazonego przebiegu pasma





Edited by xajas

Share this post


Link to post
Share on other sites

Spróbuję coś pokombinować. Bawię się REW i generalnie minimalnie zmienię rozmiar pokoju lub przesunę głośniki i przebieg pasma zdecydowanie się zmienia.

Share this post


Link to post
Share on other sites
generalnie minimalnie zmienię rozmiar pokoju lub przesunę głośniki i przebieg pasma zdecydowanie się zmienia.

 Tak, to jest efekt, ktorego wielu „wysmiewaczy“ mojej fascynacji dla pomiarow jeszcze nie zrozumialo. Dlaczego z mojego punktu widzenia i doswiadczenia (kilkaset pomiarow dokonanych zarowno w warunkach domowych jak i w roznych samochodach) pomiary, i to nawet najprostszym systemem pomiarowym, sa tak interesujace i pouczajace:



1. Na powyzszych symulacjach i realnych pomiarach widac, ze „bas“ to nie jest jedna czestotliwosc, to jest zakres/pasmo czestotliwosci od 20Hz do ok. 300Hz. Przebieg pasma w tym zakresie jest ekstremalnie zmienny dla poszczegolnych czestotliwosci. Odchylki miedzy peaks and dips rzedu 20dB nie sa rzadkoscia.

Jesli ktos mowi moj bas jest OK, to zastanawiam sie, ktory „bas“ mam na mysli :-).

Nie wycwiczonw ucho (czyli porownane/zweryfikowane z pomiarami) absolutnie nie jest w stanie tak precyzyjnie okreslic tych czestotliwosci.



2. Nawet najmniejsze przesuniecie fotela w pomieszczeniu wplywa w duzym stopniu na zmiane balansu/rownowagi przebiegu pasma czestotliwosci (patrz powyzsze symulacje/pomiary)



3. Powyzsze symulacje/pomiary pokazuja, ze jeden i ten sam glosnik, w tym samym pomieszczeniu, w zaleznosci od ustawienia prowadzi do zupelnie innego przebiegu pasma i brzmienia. dlatego jest to poczesci bezsensowne pytanie o ocene brzmienia , porady i opieranie sie na zaleceniach innych forentow odnosnie brzmienia glosnikow.



4. Dzieki takim pomiarom mozna „za friko“ bez inwestowania w adaptacje pomieszczenia, przynajmniej w pewnym stopniu, zoptymalizowawac jakosc reprodukcj. Ja wyprobowalem i przemierzylem ponad 30 kombinacji ustawien glosnikow i fotela (odleglosci od scian przednich, tylnych i bocznych, zanim wybralem ostateczna pozycje.






To wszystko mozna znakomicie porownac w programie REW



5. Powyzsze symulacje i pomiary pokazuja, jakim absurdem jest domniemanie i proba korygowania problemow z basem za pomoca kabelkow, podstawek i wzmakow :-). Jak chcesz skorygowac skoki amplitudy rzedu 15-20dB i to czasami na plus (dips) a czasami na minus (peaks) dla indywidualnych czestotliwosci?



6. Na powyzszych symulacjach/wykresach widac, ktore czestotliwosci „dudnia“ (mody pomieszczenia). W tym konkretnym wypadku „dudnia“ trzy czestotliwosci (trzy peaki), z ktorych jedna jest mniej krytyczna (ta najnizsza 19Hz) a te pozostale (39Hz i 58Hz) sa bardziej upierdliwe. Ale najciekawsza informacja jest, ze te upierdliwe czestotliwosci leza po czesci w zasiegu nawet mniejszych monitorow. Dlatego tez reagujeje alergicznie na zalecanie mniejszych monitorow jako rozwiazanie problemow z „dudnieniem“.



Dlugiej gadki krotki sens: jesli sie potrafi interpretowac wyniki takich pomiarow, to sa one niesamowicie pomocne w zrozumieniu akustyki, wlasciwemu oszacowaniu wplywu posczegolnych elementow calego systemu Audio na koncowy dzwiek i i koncentracje na te elementy, ktore rzeczywiscie maja wolyw na docelowe, systematyczne optymalizowanie wlasnego systemu









  • Like 2

Share this post


Link to post
Share on other sites
Godzinę temu, xajas napisał:

Tak, to jest efekt, ktorego wielu „wysmiewaczy“ mojej fascynacji dla pomiarow jeszcze nie zrozumialo

Daj spokój...ja z uwagą czytam Twoje posty...nawet te z "lekką" nutką bufonady 😉

A wyśmiewacze niech dalej się gotują we własnym "cenowo-półkowym" świecie...

Share this post


Link to post
Share on other sites
Daj spokój...ja z uwagą czytam Twoje posty...nawet te z "lekką" nutką bufonady
A wyśmiewacze niech dalej się gotują we własnym "cenowo-półkowym" świecie...


Tak, ci sami „wysmiewacze“ ida do lekarza i mierza cisnienie, puls, temperature,... i nie oponuja, gdyz to jest podstawa diagnostyki

Ci sami „wysmiewacze“ obserwuja zuzycie paliwa samochodu i kapuja, ze 15l zamiast normalnych 10l jest oznaka, ze cos nie pasuje

Ci sami wysmiewacze mierza temperature grilowane steka i wiedza ze 52 stopnie to za surowy a 58 stopnie to za suchy i do wyrzucenia

Tylko w przypadku sprzetu Audio maja awersje do mierzenia i dzialaja na pale :-)

Jak tu nie spogladac na to z nutka „bufonady“ ?

Oczywiscie, mam pelne zrozumienie dla tego, ze nie kazdy ma mozliwosci, ochote, czas, ... sie tym tematem zajac, ale wiekszosc komentarzy na ten demat, ktore tutaj spotykam nie ma z powyzszymi powodami nic wspolnego i jest po prostu debilna :-)
  • Like 1

Share this post


Link to post
Share on other sites
Daj spokój...ja z uwagą czytam Twoje posty...nawet te z "lekką" nutką bufonady

A wyśmiewacze niech dalej się gotują we własnym "cenowo-półkowym" świecie...



Tak, ci sami „wysmiewacze“ ida do lekarza i mierza cisnienie, puls, temperature,... i nie oponuja, gdyz to jest podstawa diagnostyki



Ci sami „wysmiewacze“ mierza zuzycie paliwa samochodu i kapuja, ze 15l zamiast normalnych 10l jest oznaka, ze cos nie pasuje



Ci sami wysmiewacze mierza temperature grilowane steka i wiedza, ze 52 stopnie to za surowy a 58 stopnie to za suchy i do wyrzucenia



Tylko w przypadku sprzetu Audio maja awersje do mierzenia i dzialaja na pale :-) Dlaczego?



Jak tu nie spogladac na to z nutka „bufonady“ ?



Oczywiscie, mam pelne zrozumienie dla tego, ze nie kazdy ma mozliwosci, ochote, czas, ... sie tym tematem zajac, ale wiekszosc komentarzy na ten demat, ktore tutaj spotykam nie ma z powyzszymi powodami nic wspolnego i jest po prostu sarkastyczna i debilna :-)



Share this post


Link to post
Share on other sites

Xajas. Zdobyłem się na odwagę i zaopatrzyłem się w mikrofon Umik 1. Aż się boję wyników pomiarów 🙂 Czy znasz może jakiś "zjadliwy" poradnik/tutorial jak to prawidłowo pomierzyć i zinterpretować przy użyciu Rew? Rozumiem, że laptop, mikrofon i program do tego wystarczy? Sorry jestem nowicjuszem

Share this post


Link to post
Share on other sites

Laptop i UMIK-1 wystarcza



Pamietaj o kabelku z laptopa (wyjscie sluchawkowe) do wzmacniacza czyli przejsciowka stereo jack 3,5mm na dwa wtyki cinnch/RCA





W internecie znajdziesz wiele tutoriali. Dobry start to



https://www.roomeqwizard.com/help/help_en-GB/html/rewoverview.html#top



Jest tez wiele wyspecjalizowanych tematycznych tutorials na stronie miniDSP



Znakomite opisy sa dostepne w jezyku niemieckim, ale nawet jak nie znasz tego jezyka, screenshoty step-by-step mowia same za siebie



https://www.heimkinoverein.de/forum/10-raumakustik/14792-messen-mit-rew-deutsche-bedienungsanleitung



https://mehlau.net/audio/room-correction-peq/index-de.html



Wiele wiele opisow jest youtube











Mamy tutaj na forum znawce REW, ktory napisal bardzo dobry wstep do REW -> poszukaj watku o Equalizer APO i REW autorstwa Ivan Nikitin
