Czuję się całkowicie zagubiony - szybkie pytanie, szybka odpowiedź

[przemak]

Ten rezystor jest tylko dla ustalenia potencjału na wyjściu. On nie jest i nie może być obciążeniem.

[yogilla]

Dayton Audio DC300-8 12" -- czy pomruczy w obudowie bas refleks 85 litrów? Ma to być moduł aktywny jako uzupełnienie monitorów pasywnych. Preferuje ciche granie z w miarę niskim zejściem .

Edytowane 15 Lipca 2018 przez yogilla

[audioburak]

Tu jest sugerowane 130 litrów przy F3 = 28 Hz, ale przy 85 litrach też powinien dobrze zagrać,

tyle, że przy wyżej strojonym BR przesunie się F3 wyżej. Za to tunel będzie krótszy ;-)

Kwestia przeliczenia programem; dane głośnika ze strony chyba wystarczą:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Optymalne wykorzystanie jego możliwości to właśnie BR 130 l.

Z drugiej strony te 40 litrów zamknięte da zdaniem wielu lepszy jakościowo bas,

ale 52 Hz jako F3 specjalnie nie zachęca :-(

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Buzzer]

Jak lubi cicho grac to korekcje do zamknietej mozna.

[skali]

Szybkie pytanie : jaką kartę USB obecnie warto kupić celem wykorzystania ze Speaker Workshop ? Na to pytanie jest na forum mnóstwo odpowiedzi, ale większość sprzed wielu lat, a oferta rynkowa zmienia się dosyć szybko . Czy dowolną z wejściem liniowym ?

[luk1985]

przypomnie mi ktos nazwe starszej elektroniki z gornej polki nazwa na 3 litery ?

[skali]

JVC?

Edytowane 25 Lipca 2018 przez skali

[luk1985]

nie to nie masowa

[yogilla]

Popełnił ktoś zestaw na :

SB ACOUSTICS SB23NACS45-8

SB Acoustics SB15NAC30-4

SB Acoustic SB29RDNC-C000-4

lub jakąś ich kombinację, zwłaszcza wysokie i średnie.

Jakoś nie mogę nic znaleźć w sieci.

Każda opinia mile widziana.

[Mikha'el]

Witam,

potrzebuję porady przy wyborze odsysacza do cyny.

Czy te poniżej, a może inne w podobnej cenie?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[luk1985]

ja mam podobny jak w pierwszym linku, praktycznie tego nieuzywam, wg. marnie to patent, albo nie umiem z tego korzystac :)

[Mikha'el]

ja mam podobny jak w pierwszym linku, praktycznie tego nieuzywam, wg. marnie to patent, albo nie umiem z tego korzystac :)

A jaki kolega ma lepszy patent ?

[luk1985]

przychylam sprzet na bok albo dogory nogami i staram sie zwyczajnie lutownica sciagac, z tym ze ja lutuje bardziej siermiezne elementy, zadne tam scalaki itp. :)



nie mniej ten odsysacz mam z 15 lat :) bardziej daje radosc dziecia, skorke fajnie zasysa :) oczywiscie pod nadzorem taty, takie sobie narzedzie upodobaly w mojej narzedziowce :)

[audioburak]

Używałem takich odsysaczek wiele lat, póki nie dostałem Wellera ...

Ważne, żeby była dobra sprężyna, czasem nasmarowanie i przy zużyciu końcówki przyciąć

sobie żądło które nie może być nawet równo z czołem zasysacza, bo zdarza się, że odprowadza ciepło.

Albo wymienić samą ( zwykle teflonową ) końcową tulejkę.

Wystarczy zagłębienie 0,3 - 0,5 mm.

Jest wystarczająca, ale już nie do SMD ..;-)

[yogilla]

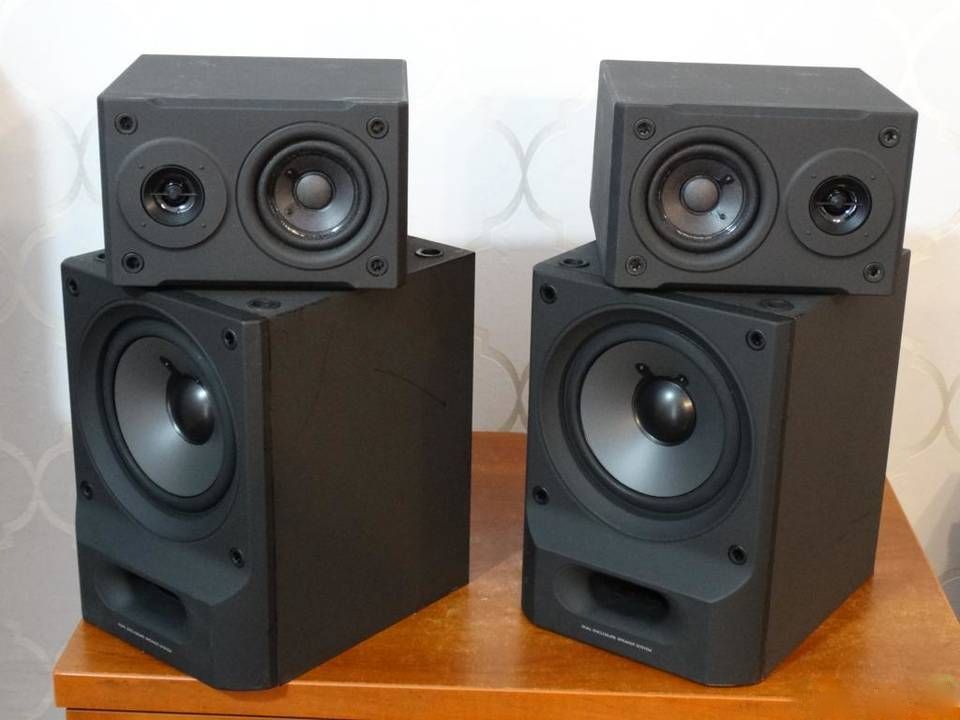

Czy do takiego rozmieszczenia głośników są jakieś przeciw wskazania?

zdjęcia przykładowe-



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[mirfak]

Co sądzicie o zastosowaniu kondensatora PIO OMBG-1 10uF/1500V w zasilaczu anodowym (1200VDC), jako pierwszy kondensator po mostku? Potem dławik i dalsze kondensatory.



Poszło z Commodore 64



Co sądzicie o zastosowaniu kondensatora PIO OMBG-1 10uF/1500V w zasilaczu anodowym (1200VDC), jako pierwszy kondensator po mostku? Potem dławik i dalsza kondensatory.



Poszło z Commodore 64







Gdzieś przeczytałem, że mają kiepskie właściwości elektryczne (dielektryk). Ktoś to może skomentować?



Poszło z Commodore 64





Edytowane 6 Sierpnia 2018 przez mirfak

[zjj_wwa]

Co sądzicie o zastosowaniu kondensatora PIO OMBG-1 10uF/1500V w zasilaczu anodowym (1200VDC), jako pierwszy kondensator po mostku? Potem dławik i dalsze kondensatory.

Nie jako pierwszy.

Jako ostatni. Najbliżej lamp.

[mirfak]

Nie jako pierwszy.

Jako ostatni. Najbliżej lamp.

Dlaczego? Blizej lamp planuję 32uF/2kV MKP.



Poszło z Commodore 64





[avilla]

Dlaczego? Blizej lamp planuję 32uF/2kV MKP.



Poszło z Commodore 64



Może inaczej - to nic specjalnie Ci nie poprawi - ten kondensator ma za zadanie niwelować szpilki napiecia. Taniej tam zastosować coś tańszego - efekt bedzie praktycznie bez zmian. Olejaki zostaw do toru audio - tam moga cos wniesc do charakteru brzmienia.

[mirfak]



Może inaczej - to nic specjalnie Ci nie poprawi - ten kondensator ma za zadanie niwelować szpilki napiecia. Taniej tam zastosować coś tańszego - efekt bedzie praktycznie bez zmian. Olejaki zostaw do toru audio - tam moga cos wniesc do charakteru brzmienia.

To ma byc zasilacz do GM70. Celuje w okolice 1200V. Elektrolitów planuję uniknąć. Plan jest taki. 10 uF/1500V OMGB-1->16H-> 32uF/2kV MKP. Jesli to będzie za mało dla 100mA to jeszcze jedna gałąź LC (16H+32uF).



Poszło z Commodore 64







Jako, ze zawsze robiłem autobias, a tu przymierzam się do fixed bias i planuję użyć CVS celujac w okolice -100 - -110V. I kolejne pytanie, jak mocno filtrować zasilanie dla CVS?



Poszło z Commodore 64





[glorificamusaudio]

Dlaczego? Blizej lamp planuję 32uF/2kV MKP.



Poszło z Commodore 64

chcesz zastosować dość małe pojemnościowo kondensatory

jesli masz mozliwośc zastosowania kilku kondensatorów to im wiekszy pierwszy kondensator po mostku tym lepiej

to na pierwszym kondensatorze wystepuja najwieksze tętnienia napięcia i im jest on wiekszy tym filtracja jest lepsza

najlepiej dałbym od razu dwa 32uF równolegle za mostkiem potem filtr LCLC z kondami 10uF jesli nie masz wiekszych

zazwyczaj mały pojemnościowo pierwszy kondensator stosuje się w zasilaczu jesli elemetem prostujacym napięcie jest lampa , w przypadku prostownika krzemowego nie ma to znaczenia

[mirfak]

chcesz zastosować dość małe pojemnościowo kondensatory

jesli masz mozliwośc zastosowania kilku kondensatorów to im wiekszy pierwszy kondensator po mostku tym lepiej

to na pierwszym kondensatorze wystepuja najwieksze tętnienia napięcia i im jest on wiekszy tym filtracja jest lepsza

najlepiej dałbym od razu dwa 32uF równolegle za mostkiem potem filtr LCLC z kondami 10uF jesli nie masz wiekszych

zazwyczaj mały pojemnościowo pierwszy kondensator stosuje się w zasilaczu jesli elemetem prostujacym napięcie jest lampa , w przypadku prostownika krzemowego nie ma to znaczenia

Dzięki. Przećwiczę i taką konfigurację, aczkolwiek nie do końca się zgadzam, że pierwszy kondensator musi być najwiekszy, aczkolwiek w tym przypadku bezwzgledna wartość każdego kondensatora jest mała. No ale 1200V wnosi pewne ograniczenia. Rozważam jeszcze aktywny filtr na mosfecie, ale tu też parę problemów pewnie się pojawi.



Poszło z Commodore 64





[glorificamusaudio]

Dzięki. Przećwiczę i taką konfigurację, aczkolwiek nie do końca się zgadzam, że pierwszy kondensator musi być najwiekszy, aczkolwiek w tym przypadku bezwzgledna wartość każdego kondensatora jest mała. No ale 1200V wnosi pewne ograniczenia. Rozważam jeszcze aktywny filtr na mosfecie, ale tu też parę problemów pewnie się pojawi.



Poszło z Commodore 64

To zalezy od tego jaka topologie zasilacza zastosujesz

wg mnie bardzo dobre efekty przynosi dwustopniowa stabilizacja

pierwszy stopień to mosfet szeregowo z diodą zenera lub w układzie T.Pardo potem kondensator potem szeregowe żródło pradowe ograniczające prąd do pobieranego przez układ plus ok 20mA wiecej na stabilizację na mosfecie w układzie shunta, jest to niezbyt skomplikowany układ zasilacza i warto go wypróbować jedynym ograniczeniem są spore radiatory dlatego nie ma co liczyć ,że taki zasilacz zajmie mniej miejsca niż dławiki

jednak ograniczenie elementów siejących polem elektromagnetycznym jest zaletą

[mirfak]

To zalezy od tego jaka topologie zasilacza zastosujesz

wg mnie bardzo dobre efekty przynosi dwustopniowa stabilizacja

pierwszy stopień to mosfet szeregowo z diodą zenera lub w układzie T.Pardo potem kondensator potem szeregowe żródło pradowe ograniczające prąd do pobieranego przez układ plus ok 20mA wiecej na stabilizację na mosfecie w układzie shunta, jest to niezbyt skomplikowany układ zasilacza i warto go wypróbować jedynym ograniczeniem są spore radiatory dlatego nie ma co liczyć ,że taki zasilacz zajmie mniej miejsca niż dławiki

jednak ograniczenie elementów siejących polem elektromagnetycznym jest zaletą

Zgadza się. Muszę to jeszcze wszystko przemyśleć. Z zasilacza będę pobierał około 100mA.



P.S. jaka jest Wasza opinia nt. dławików toroidalnych? Sieją mniej niż klasyczne?



Poszło z Commodore 64

Edytowane 13 Sierpnia 2018 przez mirfak

[glorificamusaudio]

P.S. jaka jest Wasza opinia nt. dławików toroidalnych? Sieją mniej niż klasyczne?

Dławik musi miec szczelinę w rdzeniu zapobiegającą nasyceniu rdzenia przy przepływie prądu stałego

co w przypadku toroidu jest raczej nie stosowane

transformatory głosnikowe toroidalne sa najczęsciej produkowane do układu PP , gdzie prąd płynąc w przeciwnych fazach zapobiega nasyceniu rdzenia

[mirfak]

Dławik musi miec szczelinę w rdzeniu zapobiegającą nasyceniu rdzenia przy przepływie prądu stałego

co w przypadku toroidu jest raczej nie stosowane

transformatory głosnikowe toroidalne sa najczęsciej produkowane do układu PP , gdzie prąd płynąc w przeciwnych fazach zapobiega nasyceniu rdzenia

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Poszło z Commodore 64





Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[glorificamusaudio]

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Poszło z Commodore 64

nie znam budowy tego elementu

ale prawda jest taka ,że wraz ze zwiekszaniem sie poboru pradu i nasycaniem rdzenia drasztycznie maleje indukcyjność dławika , na której tak nam zalezy przy filtrowaniu napięcia



wg danych producenta przy poborze 300mA prądu indukcyjność nie powinna byc mniejsza niż 16H

więc dla poboru prądu 100mA pewnie się nada dobrze:)



wpis jednego z kolegów na ten temat:)



Polecam klasyczne EI, szczególnie do SE. Do PP mogą być toroidy, ale lepszą prasę i tak mają EI. Toroidy niby bardziej można namagnesować, osiągnąć mniejsze wymiary/wagę ale inne parametry fizyczne są nieciekawe do audio. Poza tym na toroidzie do SE nie zrobisz przerwy magnetycznej, chociaż Toroidy.pl ma na to podobno patent. Co kto lubi.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Mateusz Wielgos]

Witam

Posiadam dac Audio-Gd 11.32 model na Sabre 9018. Czy istnieje sposób aby dorobić wejście I2S?Chciałbym podać sygnał z maliny.

[zjj_wwa]

Czy można zaprojektować lepszego Coleman'a do DHT ?

[Mateusz Wielgos]

Witam

Posiadam dac Audio-Gd 11.32 model na Sabre 9018. Czy istnieje sposób aby dorobić wejście I2S?Chciałbym podać sygnał z maliny.

Odpowiedź otrzymałem od producenta. Gdyby ktoś był zainteresowany mogę podesłać.
