Czuję się całkowicie zagubiony - szybkie pytanie, szybka odpowiedź

Recommended Posts

Próbowałeś zmieniać zworkę FMT na płytce PCM5102?

Wybiera się nią format wejściowy. I2S lub left-justified

W jakim formacie wypluwa ten CXD2500BQ?

Share this post


Link to post
Share on other sites

Chyba wiem. CXD2500 ma format wyj. EIAJ

Musiałbyś przerobić EIAJ na I2S, bo inaczej nie będzie grało.

Edited by antichoice

Share this post


Link to post
Share on other sites
Godzinę temu, antichoice napisał:

CXD2500 ma format wyj. EIAJ

Rozumiem ,że gdybym zastosował  odtwarzacz Philipsa i pobrał sygnał z wyjść CLBD , DABD i WSBD  filtra SAA7220 to zagda ?

Share this post


Link to post
Share on other sites
6 minut temu, arturp napisał:

Rozumiem ,że gdybym zastosował  odtwarzacz Philipsa i pobrał sygnał z wyjść CLBD , DABD i WSBD  filtra SAA7220 to zagda ?

Myślę, że tak. Widzę, że saa7220 ma wyjsie i2s wiec powinna płynąć muzyka z pcm5102.

Share this post


Link to post
Share on other sites
17 minut temu, antichoice napisał:

Znalazłem coś takiego

dzięki , tez do tego dotarłem ale w zwiazku z tym ,że chodzi mi o głównie przetestowanie modułu na PCM5102 i sprawdzenie brzmienia tego przetwornika to łatwiej mi będzie wykorzystać jakiś odtwarzacz Philipsa niż konwertować sygnał z EIAJ na I2S. Problemem jest jednak niesławny SAA7220 , który siedzi w dwóch odtwarzaczach jakimi obecnie dysponuję . Mam też Marantza CD32 z SAA7310 ale nie wiem czy pobrać sygnały przed filtrem cyfrowym SM5840 czy za nim .

wyjscie z SAA7310.jpg

Share this post


Link to post
Share on other sites

Przed filtrem bo wejścia ma i2s a wyjscie z niego to już "surowe" dane, jeden na kanał bezposrednio do przetwornika cyfrowo analogowego.

Pcm5102 ma w sobie filtr.

Edited by antichoice

Share this post


Link to post
Share on other sites

W twoim przypadku, czyli PLL mode, DAC bedzie dzialal tylko dla BCLK rownego 32 lub 64fs. Jesli CXD wypuszcza BCLK 128 i wiecej fs, DAC dzialac nie bedzie. Chyba, ze porzezbisz pcb i podepniesz tez zegar systemowy.

Share this post


Link to post
Share on other sites
Ekran transformatora podłączyć do masy czy do obudowy w miejscu podłączenia przewodu ochronnego?

Poszło z Commodore 64


Podłączę się : gdy nie mam PE to wszystkie masy do obudowy a gdzie ekran trafa?

Wysłane z mojego EVA-L09 przy użyciu Tapatalka

Share this post


Link to post
Share on other sites
16 godzin temu, mirfak napisał:

Ekran transformatora podłączyć do masy czy do obudowy w miejscu podłączenia przewodu ochronnego?

Poszło z Commodore 64


Do PE, jak dla mnie.

16 godzin temu, pataus napisał:

Podłączę się : gdy nie mam PE to wszystkie masy do obudowy a gdzie ekran trafa?

Wysłane z mojego EVA-L09 przy użyciu Tapatalka




Do neutrala, ale wtedy się zabezpieczyć, by wtyczka i gniazdo zawsze gwarantowały takie samo podłączenie, aby linia nie zastąpiła neutrala.

Albo nie podłączać ekranu.

Share this post


Link to post
Share on other sites

Czyli gniazdo z bolcem podłączone do N , wtyczka z otworem na bolec podłączona do N ?

Wysłane z mojego EVA-L09 przy użyciu Tapatalka

Share this post


Link to post
Share on other sites
Godzinę temu, pataus napisał:

Czyli gniazdo z bolcem podłączone do N , wtyczka z otworem na bolec podłączona do N ?

Wysłane z mojego EVA-L09 przy użyciu Tapatalka


Aha, tzw, zerowanie w gnieździe sieciowym w ścianie. Jak to powinno być w kuchni i łazienkach, jeśli w standardzie nie ma PE.



Kiedyś robiłem pomiary różnych podłączeń ekranu trafa i wyszło, że podłączenie do PE (neutrala) gwarantowało lepszą symetrię na uzwojeniach wtórnych, szczególnie dla zasilaczy symetrycznych - niższe napięcia zmienne na masie audio.

Share this post


Link to post
Share on other sites

Witam

Koncówka Rotel RB1080.

Trochę odmładzałem wnętrze i trafiłem na kondensator (na schemacie C605), który nie powinien być wstawiony.

Jest to styrofleks 220p. Na schemacie w RB1080 jak i RB1090 jest jako open i w parts list go nie ma.

Wstawiany jest natomiast w końcówce RB1070.

Wywalać, zostawiać, po co on ?

RB1080 C605.jpg

Share this post


Link to post
Share on other sites

Najlepiej sprawdzić na oscyloskopie, czy po odłączeniu nie pojawiają się jakieś niestabilności na prostokącie.

Myślę, że w miarę bezpiecznie można go usunąć, ale sprawdzić też nie zaszkodzi ;)

Share this post


Link to post
Share on other sites

Niestabilności na prostokącie? Raczej nie. Ten kondensator jest na wejściu, ogranicza pasmo. Niestabilność w sensie wzbudzania się oscylacji pojawiałaby się gdzieś dalej.

Podejrzewam, że skoro jest C627 i R665 to to ten kondensator nie jest niezbędny.



Edited by Jaro_747

Jestem Europejczykiem.

We własnym kraju jestem rebeliantem.

Share this post


Link to post
Share on other sites

To jedyna pełna korekcja wzmacniacza (do zera) pomijając ograniczenia na pojemnościach tranzystorów,  Zapomniałem, jak się to nazywa fachowo ;)

Tak właściwie to zwiera wejście z wyjściem całego wzmacniacza. (tu trafia bezpośrednio sygnał sprzężenia zwrotnego) Takie rozwiązanie zbytnio mi się nie podoba.



Share this post


Link to post
Share on other sites

zlozylem wzmacniacz dyi i wszystko pieknie do momentu montowania przedniego aluminiowego panelu.

Nagle zaczynaja sie piski i jeden glosnik przestaje grac chyba ze potencjometr trable ustawie na min albo max. Zaczynaja sie tez piski i mimo odlaczenia lewego kanalu ( fizycznie wyciagam RCA) to zdarzaja sie przebitki.



Czy jest to kwestia że potencjometry nie są dodatkowo podłączone do masy czy dotyczy to całej obudowy ?

Share this post


Link to post
Share on other sites
Posted (edited)

Witam

Chciałem uzyskać odpowiedź .

Muszę w projekcie "płytek od Bikerbo" do lampizacji DAC-a zastosować diody o symbolach :

1. 1N5822

2. 1N4004

3.  UF4007

4.  1N4007

Potrzebuję lepszej jakości podzespołów .

Czy któreś z diód Vishay  SBYV27-50, SBYV27-100, SBYV27-150, SBYV27-200      są odpowiednikami w/w ? Czy też szukać innych?

Edited by thomas_XLR

Share this post


Link to post
Share on other sites

Żadne z powyższych, albo niższe napięcie albo mniejszy prąd.





P.S.  Nie musisz wierzyć, ale te diody są ok i nie wymagają zmian. Jedno co można polepszyć to wlutować  1N5822 parę milimetrów nad płytką, zwłaszcza jak prostują prąd o sporym natężeniu.

Share this post


Link to post
Share on other sites
Posted (edited)
24 minuty temu, Copper_Lucas napisał:

Żadne z powyższych, albo niższe napięcie albo mniejszy prąd.





P.S.  Nie musisz wierzyć, ale te diody są ok i nie wymagają zmian. Jedno co można polepszyć to wlutować  1N5822 parę milimetrów nad płytką, zwłaszcza jak prostują prąd o sporym natężeniu.

Dziękuję za odpowiedź. Jednym słowem nic nie kombinować tylko takie montować jak podałem na samym początku nawet jeśli nie ma podanego producenta (w sklepie nie są mi określić kto to wykonał).



Jeszcze jedno pytanie.

Rezystory (oporniki) prawidłowo powinno się montować na płytce też kilka mm nad PCB?

Z tego co wyczytałem to w rezystorach nie ma znaczenia biegunowość (+/-). Montować jak leci?



Edited by thomas_XLR

Share this post


Link to post
Share on other sites

Posiadam głośniki komputerowe Creative Inspire 5.1 5300 a w nich wzmacniacze operacyjne RC4558P. Z opisu tego wzmacniacza wynika , że jest to wersja podwójna . Chciałbym podmienić na coś innego. Dlatego też pomyślałem nad zastosowaniem wzmacniaczem OPA2132PA który w innym systemie wniósł znaczącą poprawę. Czy parametry opa2132pa pozwalają na taka podmianę bez przykrych "niespodzianek i fajerwerków"? A może wzmacniacz LT1364?

SB 5300.gif

Share this post


Link to post
Share on other sites

W tym komplecie najsłabszym ogniwem są głośniki czy kabelki, więc nie sądzę,

byś zauważył istotną różnicę, mimo 12 razy szybszego OPA, pasma nie wspomnę ;-)

Miałem kiedyś podobny set, ale dołożyłem kopułki i dalej nie walczyłem ...


... i zamiast IV RP jest PRL II

Share this post


Link to post
Share on other sites
Posted (edited)

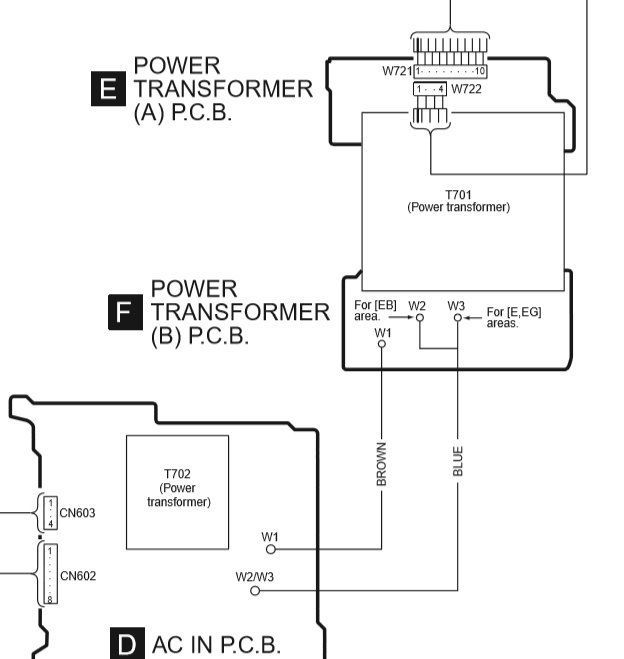

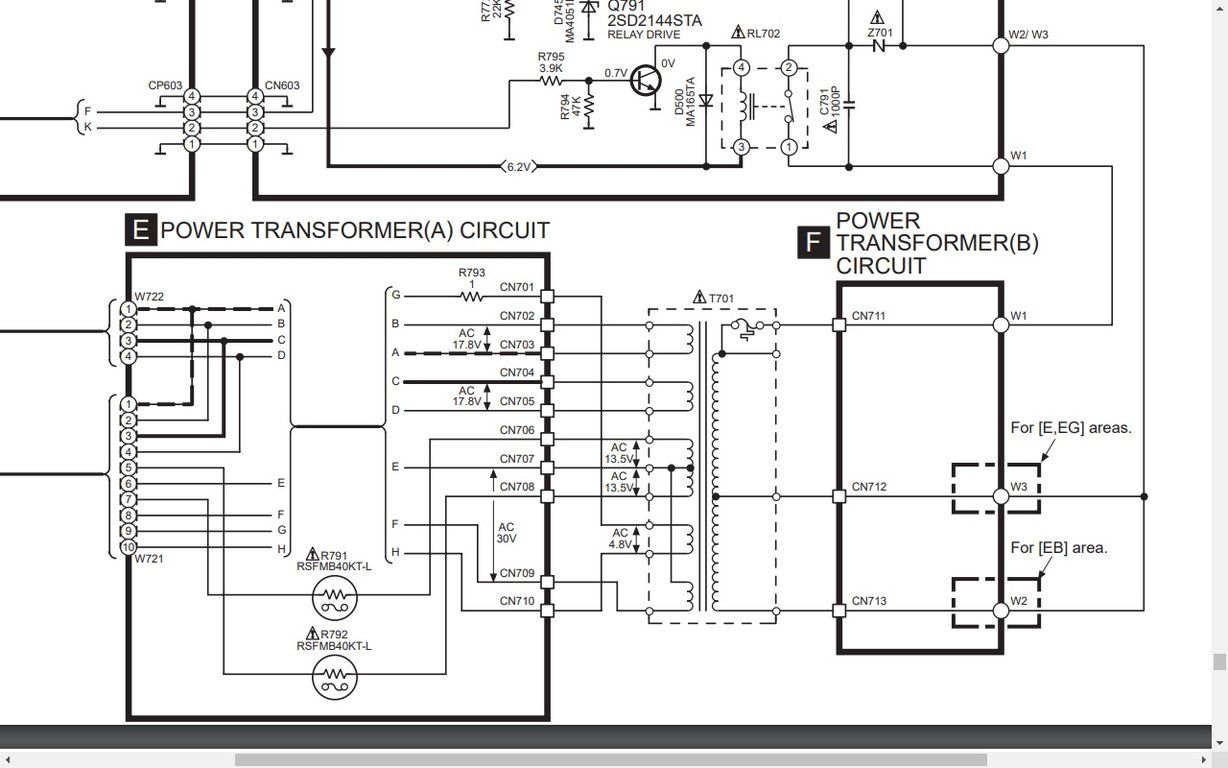

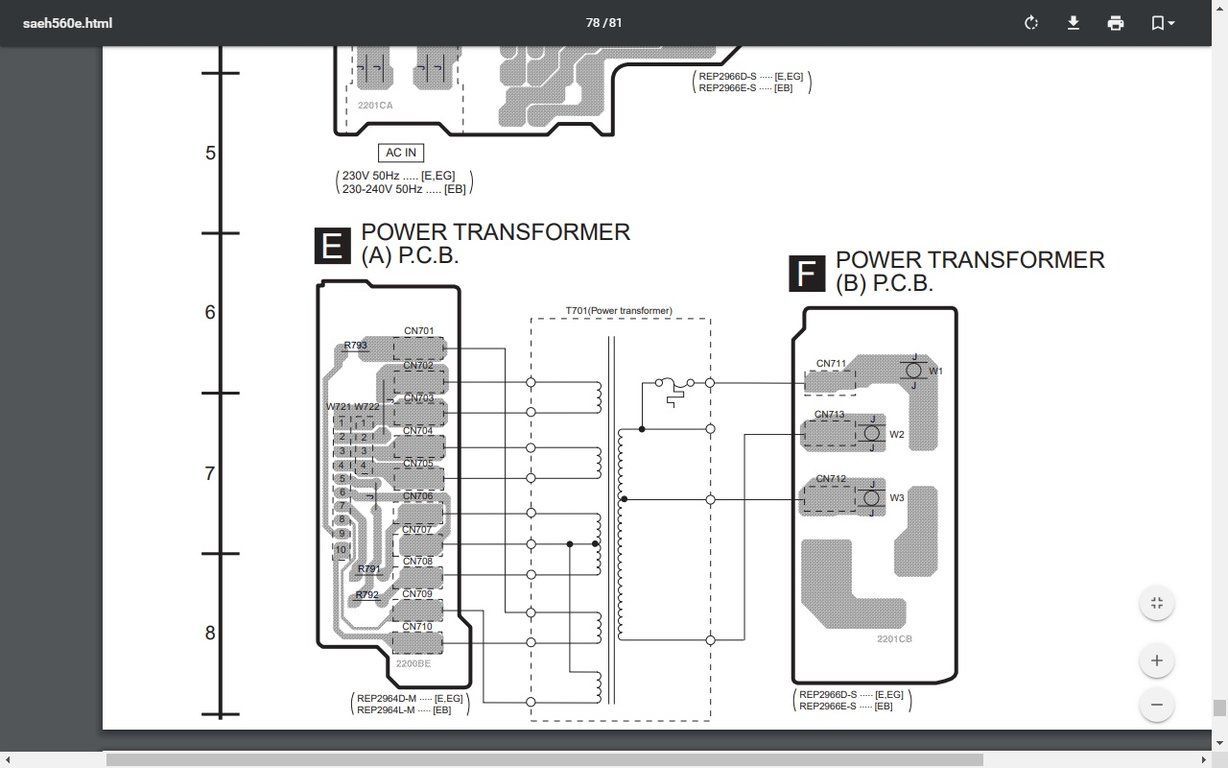

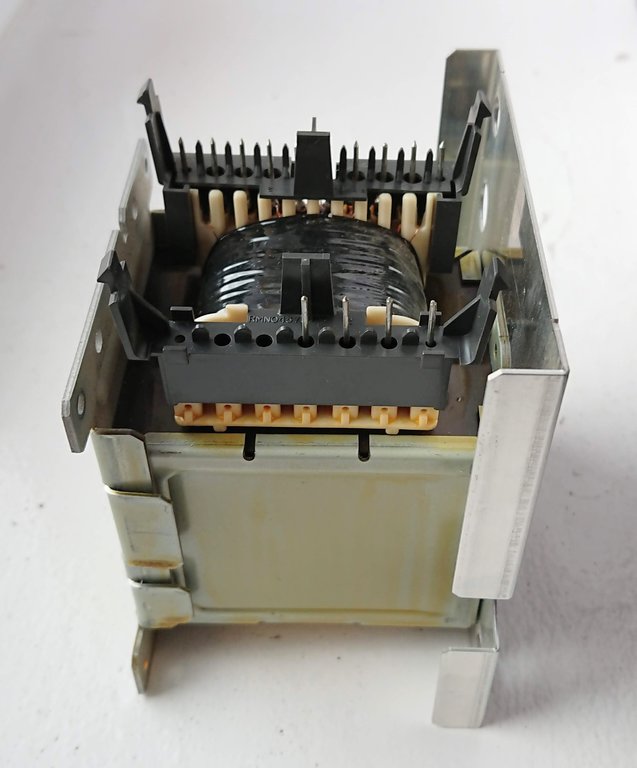

Proszę o pomoc w podłączeniu zasilania do transformatora. Jakiś czas temu wymontowałem go z Technics-SAEH-560, ale wtyczki poszły chyba do kosza.






Edited by yogilla

Share this post


Link to post
Share on other sites

Taka moja mala niejasnosc.

W niektorych wzmacniaczach mozna znalesc funkcje input gain dla danego wejscia.

Czy podbicie tej funkcji do wartosci maksymalnej u mnie np. +6db powoduje jakakolwiek degradacje/zmiany w dzwieku ?

Share this post


Link to post
Share on other sites
