First Watt M2

[sybic]

Trzeba chyba by było kombinować w tą stronę:

i tylko wtedy M2 będzie wzmacniaczem w pełni zbalansowanym

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[moltos]

Istotnie pewnie macie rację ale ....

Kolega darek 123br napisał:

Czy ktoś podłączał do tego wzmacniacza wejście na XLR. Czy się w ogóle da podłączyć?

a później

Dziękuję za wyjaśnienie. Interesuje się wejściem XLR ponieważ mam przedwzmacniacz Pass 1.7 a on jest zbalansowany i chciałbym wykorzystać jego możliwości.

I w takim kontekście pisałem o wejściu zbalansowanym a nie o wzmacniaczu zbalansowanym. Nigdzie nie napisalem, że FW M2 jest w pełni zbalansowany. Większości wiadomo, że wejścia XLR w różnych wzmacniaczach fabrycznych i to z wysokiej półki to tzw. oszukane XLR nie mające nic wspólnego z wejściem symetrycznym. Równie dobrze można dać gniazdo XLR na wejściu FW M2 przed buforem SJ/SK jak RCA czy DIN ale to nic nowego nie wniesie do dźwięku. A konstrukcja First Watt M2 pozwala na wykorzystanie atrybutów przedwzmacniaczy w pełni zbalansowanych właśnie ze względu na istnienie transformatora na wejściu. To że wzmacniacz nie będzie wysterowany w pełni ze względu na ograniczenia tkwiące w transformatorze to drugorzędny aspekt sprawy. Jako substytut lampowego brzmienia i niski DF wymaga niestety wysokoskutecznych kolumn tak jak lampa więc czy to będzie 12W czy 20W to mało istotne.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[sybic]

Wszystko się zgadza to po jednym. M2 to nie substytut lampowego brzmienia.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Ape]

Witam

Czy ma ktoś na zbyciu mosfety do tego wzmacniacza IRFP240 w parze z IRFP9240 najchętniej dobrane w pary

Poszukuje też płytki zasilacza, może też ktoś by miał na zbyciu

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[DelphiX]

Mam płytki PCB wzmacniacza jak coś :-)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Ape]

płytki wzmaka właśnie kupiłem, szukam tranzystorów IRFP 9240 i IRFO240 oraz płytki zasilacza PSU

najchętniej takiej

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[moltos]

M2 to nie substytut lampowego brzmienia.

Miesiąc się zastanawiałem i doszedłem jednak do wniosku, że użyłem złego słowa. To nie substytut tylko namiastka.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[DelphiX]

Mam jeszcze wolną płytkę PCB. Mogę odsprzedać za 60 zł.



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[zephyr]

Czy zamiast rezystorów 47k można użyć 47k5 w tym projekcie? Które rezystory warto wstawić lepszej jakości?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[sts]

Mozna - aby uniknąć offsetu na wyjściu jeden z nich i tak prawdopodobnie będziesz musiał zwiększyć/zmniejszyć o 1-5k.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[zephyr]

Czyli najlepiej było by wstawić potencjometry 10k?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[sts]

Pass stosuje MOSFETy produkcji Fairchild, ja raz składałem na Toshibach oraz raz na Vishay, za każdym razem wymagało to zmniejszenia rezystancji R6 (lub zwiększenia R7) wiec manewr z potencjometrem 10K niestety nic by nie dał.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 28 Marca 2017 przez sts

[patrix20]

Witam serdecznie .

Od dawna nosiłem się z zamiarem budowy tego wzmacniacza i właśnie, od miesiąca staram się coś tworzyć.

Czym zresztą chciałbym się z wami koledzy podzielić.



W pierwszej kolejności płyta główna (bazowa) zasilacza. Oraz niecodzienny system chłodzenia :-)







A taki projekt płyty powstał :-)





Pomysł z chłodzeniem wymuszonym zapewne nie wszystkim przypadnie do gustu, ale zapewniam , że jest bardzo skuteczny i zastosowany wentylator jest extremalnie cichy :-).



Częściowo zmontowana płyta.





Ciąg dalszy :-)







Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 8 Kwietnia 2017 przez patrix20

[sybic]

Płytki wzmacniacza jak rozumiem będą przy tym radiatorze?

Bo nie wiem, czy trafa zasilające nie będą za blisko tych wejściowych

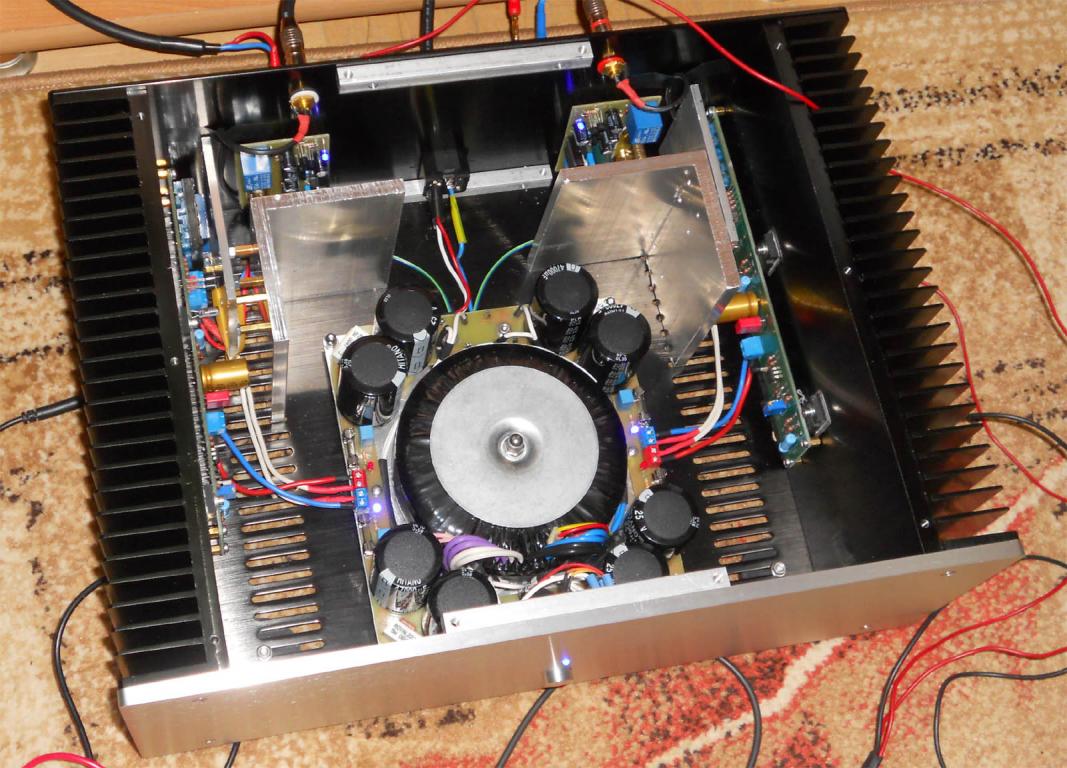

W załączenia fotki mojego. Po poprawce, z trafem musiałem trochę odjechać, ale największą poprawę uzyskałem po instalacji aluminiowych sztab.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[patrix20]



Tak oczywiście płytki końcówek mocy będą w odległości odpowiedniej .







To wstępnie na dzisiaj :-). Ciąg dalszy nastąpi ....

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 8 Kwietnia 2017 przez patrix20

[moltos]

Pomysł jest dobry zwłaszcza jak przepływ nie jest zbyt duży a wentylator cichy. FW M2 solidnie się grzeje z klasycznymi radiatorami. Jeśli chodzi o twoje rozwiązanie chłodzenia to w miarę możliwości zapewnij łatwy dostęp do radiatorów od strony kanału powietrznego w celu jego okresowego czyszczenia lub przedmuchania. Widziałem kilka dobrze zakurzonych radiatorów tunelowych w różnych wzmacniaczach i wiem co mówię.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[artw]

Skkąd się bierze takie pcb?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[patrix20]

Płytki wzmacniacza jak rozumiem będą przy tym radiatorze?

Bo nie wiem, czy trafa zasilające nie będą za blisko tych wejściowych



W załączenia fotki mojego. Po poprawce, z trafem musiałem trochę odjechać, ale największą poprawę uzyskałem po instalacji aluminiowych sztab.



Trafka wejściowe będą również w miedzianych "puszkach" , trafa zasilające jak widzisz na fotkach też osłonięte, więc test pokaże czy to wystarczy...mam nadzieję hehe.



Pomysł jest dobry zwłaszcza jak przepływ nie jest zbyt duży a wentylator cichy. FW M2 solidnie się grzeje z klasycznymi radiatorami. Jeśli chodzi o twoje rozwiązanie chłodzenia to w miarę możliwości zapewnij łatwy dostęp do radiatorów od strony kanału powietrznego w celu jego okresowego czyszczenia lub przedmuchania. Widziałem kilka dobrze zakurzonych radiatorów tunelowych w różnych wzmacniaczach i wiem co mówię.

tak jak napisałem , obudowę wstępnie już mam zaprojektowaną , z tym, że właśnie po testach temperaturowych zdecyduję na 100% jaki obieg powietrza będzie wymagany. Wiem o czym mówisz kolego. lata temu naprawiałem estradówki większych mocy i pamiętam te zapchane tunele chłodzące, to prawda.



Skkąd się bierze takie pcb?



artw ...to dość proste :-) Projektujesz, wysyłasz do fabryki , czekasz kilka dni i gotowe masz na stole :-)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 8 Kwietnia 2017 przez patrix20

[gucio.]

Nie zapomnij kolego odpowiednio zadbać o wysoką temperaturę, jak wszyscy chyba wiemy M2 jak i praktycznie każdy inny A-klasowiec, gra najlepiej jak już jest rozgrzany, także z tym chłodzeniem też nie możesz przesadzić.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[patrix20]

Nie zapomnij kolego odpowiednio zadbać o wysoką temperaturę, jak wszyscy chyba wiemy M2 jak i praktycznie każdy inny A-klasowiec, gra najlepiej jak już jest rozgrzany, także z tym chłodzeniem też nie możesz przesadzić.

Doskonała uwaga gucio. Myślałem o tym , w związku z tym przewidziałem termiczną regulację prędkości wentylatora, by "trzymać w ryzach" określoną temperaturę.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[gucio.]

Doskonała uwaga gucio. Myślałem o tym , w związku z tym przewidziałem termiczną regulację prędkości wentylatora, by "trzymać w ryzach" określoną temperaturę.



Coraz bardziej mi się podoba Twoje podejście, Jak już skupiłeś się na małych rozmiarach może warto pomyśleć było o formie integry, bo to mi chyba na końcówkę mocy wygląda.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[patrix20]

Coraz bardziej mi się podoba Twoje podejście, Jak już skupiłeś się na małych rozmiarach może warto pomyśleć było o formie integry, bo to mi chyba na końcówkę mocy wygląda.

Możesz sprecyzować ?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[gucio.]

to co budujesz wygląda mi na koncówkę mocy i pewnie tak jest, ale jak już zadałeś Sobie trud żeby mniejszych wymiary tego poprzez aktywne chłodzenie, może warto pomyśleć o wersji zintegrowanej, z pre, selektorem, pilotem w jednej obudowie.



Ale to takie moje przemyślenia, bo dawno dawno chciałem w taki sposób zrobić F5, kompaktową integrę w klasie A

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[patrix20]

to co budujesz wygląda mi na koncówkę mocy i pewnie tak jest, ale jak już zadałeś Sobie trud żeby mniejszych wymiary tego poprzez aktywne chłodzenie, może warto pomyśleć o wersji zintegrowanej, z pre, selektorem, pilotem w jednej obudowie.



Ale to takie moje przemyślenia, bo dawno dawno chciałem w taki sposób zrobić F5, kompaktową integrę w klasie A

Wstępnie był taki plan, ale zdecydowałem się jednak na budowę samej końcówki. Kolejnym etapem będzie lampowy preamp w oddzielnej obudowie z wejściem pod SACD player i gramofon, bo obecnie tylko to preferuję.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[sybic]

artw ...to dość proste :-) Projektujesz, wysyłasz do fabryki , czekasz kilka dni i gotowe masz na stole :-)

To wszyscy wiedzą... Problem w tym, że pojedyncze szt. drogo wychodzą.

a może zleciłeś więcej?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[patrix20]

To wszyscy wiedzą... Problem w tym, że pojedyncze szt. drogo wychodzą.

a może zleciłeś więcej?

To prawda, nie jest to najtańszy projekt. Tak, zamówiłem tylko jeden zestaw płytek.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[artw]

duże pcb pojedyncze sztuki nieregularny ksztalt otwory pod transformatory ups



To prawda, nie jest to najtańszy projekt. Tak, zamówiłem tylko jeden zestaw płytek.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[zephyr]

W akcie desperacji wysmażyłem taką płytkę do zasilacza. Co o tym sądzicie? Chyba, że może ktoś poratować jedną sztuką. Jeśli komuś zalega i zbiera kurz to chętnie odkupię.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[gucio.]

W akcie desperacji wysmażyłem taką płytkę do zasilacza. Co o tym sądzicie? Chyba, że może ktoś poratować jedną sztuką. Jeśli komuś zalega i zbiera kurz to chętnie odkupię.



Odezwij się do użytkownika daris666 - miał coś podobnego do sprzedania zmontowany z panasami FC jak pamiętam

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[rysiu126]

mam płytki m2 para za 80zł
