Wzmacniacz słuchawkowy W. Colburne Pass

Recommended Posts

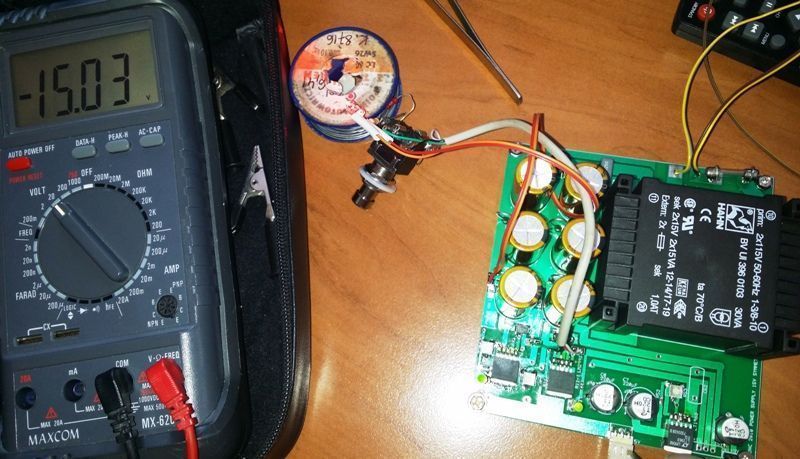

Kolejny krok. Uruchomiłem zasilacz. Dodatkiem jest zasilanie 5-12V na LT1963, który będzie zasilał DAC. Udało mi się ustawić dokładna wartość napięcia 15,03V na obu kanałach.

Włącznik mam podzielona na 1 zewnętrzny, który będzie po za urządzeniem i drugi wewnętrzny zwierający piny on/off do masy układów LM (plus dioda czerwona sygnalizacyjna włączonego zasilania sieciowego). Widać go po lewej. Musiałem dorobić sztuczny dzielnik napięcia by uzyskać powyżej 2,5V na wejściu co powoduje wyłączenie układów. Taki bajer, ale podobało mi się takie rozwiązanie. Musiałem kilka błędów też wyeliminować. Dałem do dzielnika regulatora za duży rezystor (1k) i nie mogłem podciągnąć napięcia do 15V. Dolutowałem drugi nad nim dający 500 ohm (SMD fajnie się łączy), teraz można wyregulować na pożądane napięcie. Diody zielone sygnalizują napięcie i włączenie układu. Zacząłem lutować płytkę wzmacniacza. Niestety dużo bowiązków innej natury sprawia, że mogę tylko coś robić jak mam trochę więcej czasu( nie opłaca mi się lutownicy włączać na 10 czy 20 minut)



Share this post


Link to post
Share on other sites

Witam wszystkich.

Właśnie złożyłem wzmacniacz słuchawkowy PASS z wątku i mam kilka pytań do tych którzy już mają te wzmacniacze i doświadczenie w ich budowie.

Czy tranzystory końcowe u was mocno się grzeją. Ja mam radiatory dedykowane do tego projektu i są ledwie letnie,czy tak ma być? Prąd 58 mA rezystory 10 ohm. Zasilanie 2 X 15 V

Wzmacniacz lekko szumi.Czy to wina wzmacniacza operacyjnego? Wstawiłem pierwszy lepszy do testów.

Wzmacniacz jak dla mnie ma za duże wzmocnienie. Tak ma być?Lekko potencjometr w prawo i jest za głośno.

Ale gra całkiem fajnie.





Share this post


Link to post
Share on other sites

Coś chyba nikt nie robił tego wzmacniacza.Albo to forum już zdycha i nie ma nim zainteresowania.



Share this post


Link to post
Share on other sites
W dniu 11.02.2019 o 11:26, darek123br napisał:

Czy tranzystory końcowe u was mocno się grzeją. Ja mam radiatory dedykowane do tego projektu i są ledwie letnie,czy tak ma być? Prąd 58 mA rezystory 10 ohm. Zasilanie 2 X 15 V

Wzmacniacz lekko szumi.Czy to wina wzmacniacza operacyjnego? Wstawiłem pierwszy lepszy do testów.

Wzmacniacz jak dla mnie ma za duże wzmocnienie. Tak ma być?Lekko potencjometr w prawo i jest za głośno.

Ja tam jestem laikiem ale jakaś udało mi się to złożyć.

Co do prądów i napięć to już w wątku było.

Radiatory mam całkiem mocno ciepłe.

Nic nie szumi - może daj jendego z polecanych opampów w tym wątku...

Z regulacją nie mam problemu. Ja mam chyba 20K niebieskiego alpsa i wszystko działa poprawnie. Słucham na 1/3 ustawienia.

Share this post


Link to post
Share on other sites

Witam

Jeśli chodzi o wzmocnienie i szumy to może faktycznie wzmacniacz operacyjny ma tu wpływ.Ale na prąd tranzystorów to już nie.Ja mam 58 mA i radiatory letnie.

Share this post


Link to post
Share on other sites

Mam pytanie,obecie korzystam ze wzacniacza słuchawkowego lovely ciub z naszego forum,czy ten wzmacniacz może zagrać lepiej od tego lovely ciube>?

Share this post


Link to post
Share on other sites
Posted (edited)

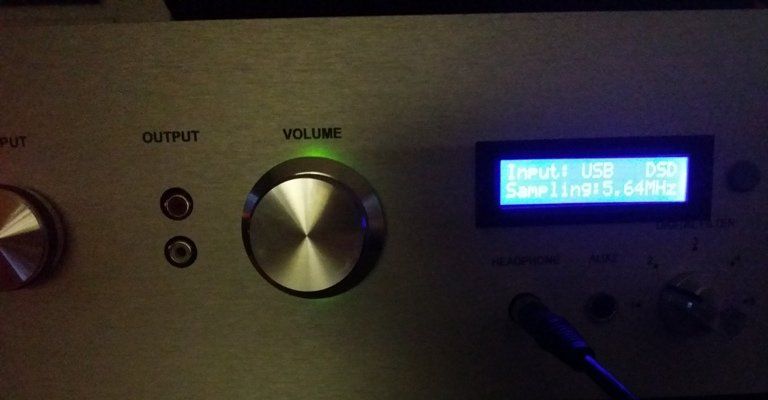

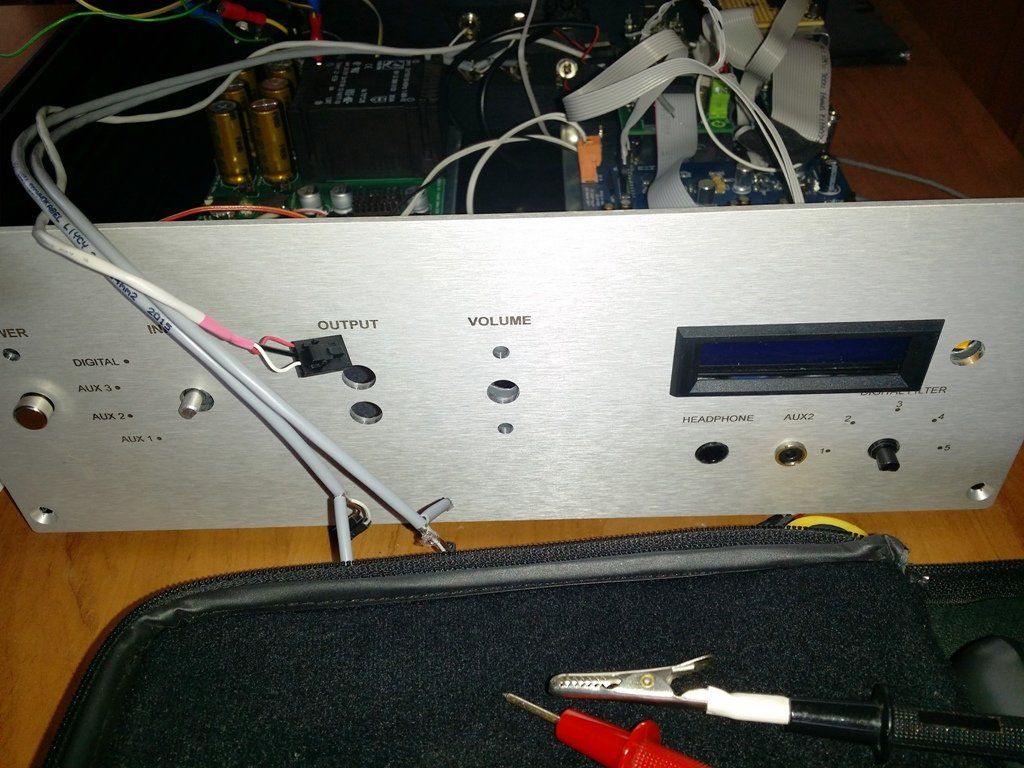

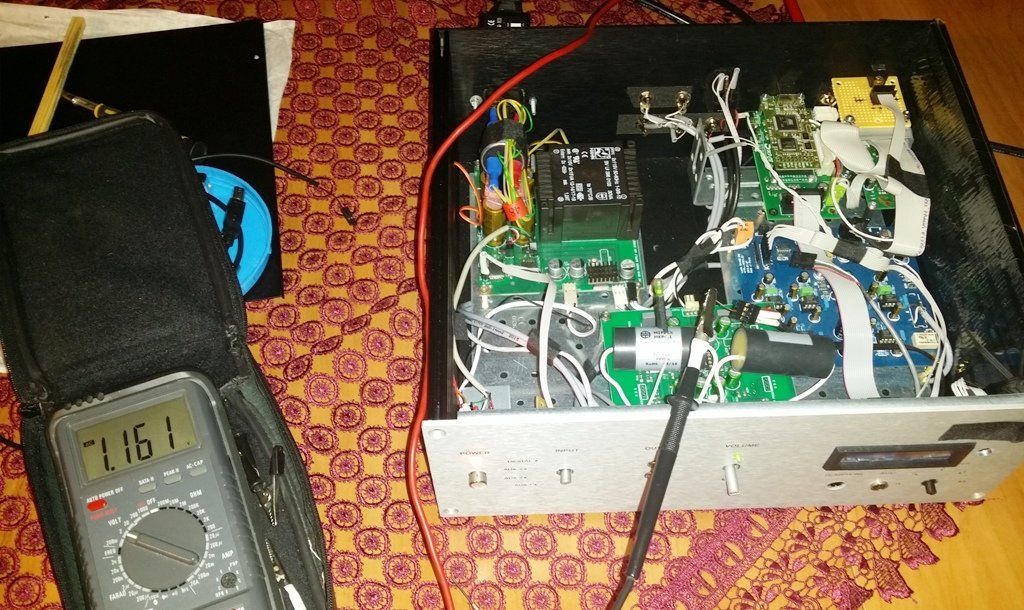

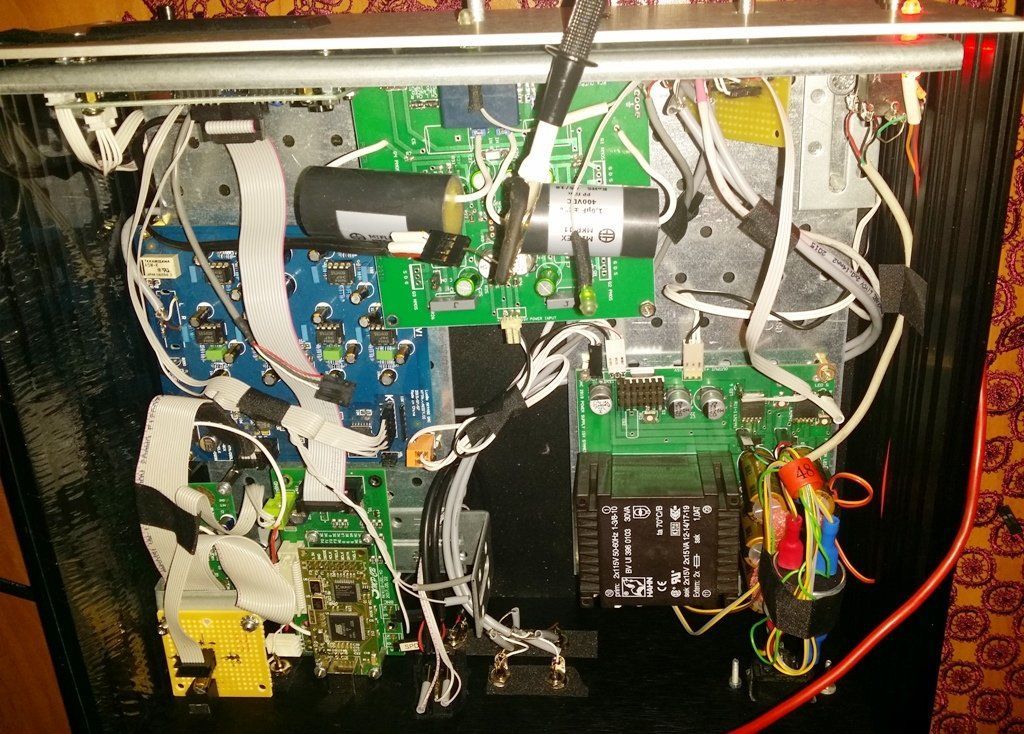

Zgodnie z zapowiedzią jeszcze z 2018 roku mój własny projekt, gdzie znalazł się wzmacniacz wspomniany tutaj (po przeróbkach). Na fotkach widać układy USB->I2S, z we/wyj Spdif, płytka DAC, zasilacz oraz w przodzie płytka ze wzmacniaczem. Jestem w trakcie całkowitego skręcania. Na razie przetestowałem układy cyfrowe i DAC. Po podłączeniu USB i puszczeniu muzyki, sygnał dociera na wyjście analogowe cinch. Można wybrać układ cyfrowy, który przepuszcza sygnał na wyjście (a stamtąd np. do zewnętrznego DAC), a słuchać na analogu. I puścić na wyjście słuchawkowe. Faza projektowa i składania, oraz dopasowywania wszystkich elementów. Stad ta kablologia. Przewody znikną pod płytką mocująca. Jak widać na zdjęciu napięcie wyjściowe z DAC to ponad 1,5V, więc jest co wysterować. Zobaczymy jak sobie z tym wzmacniacz poradzi.








Edited by Dariusz_61729

Share this post


Link to post
Share on other sites

Jestem właśnie pierwszych testach. Po włączeniu napięcie zasilania spadło do ok. +/-10V dla obu kanałów zasilania, a na wyjściu audio jest ok -4V. Tranzystory 2SK2013 strasznie się grzeją jakby przez nich płynął dodatkowy prąd. Co ciekawe kiedy odłączę jedno z zasilań drugie powraca do normalnych parametrów. Czy aby 2SJ313 nie są właściwie wysterowane?

Share this post


Link to post
Share on other sites

Czy jest możliwość by mi ktoś pomierzył napięcia jakie są na rezystorach R25,28,33,34 oraz 26 i 31 kiedy napięcie wejściowe opampa wynosi 0V oraz jakie jest napięcie sprzężenia zwrotnego na rezystorze R8, R4? Mógłbym porównać wartości jakie mam wobec tych, które mają inni.

Share this post


Link to post
Share on other sites

Po  3 dniach testów udało mi się zdiagnozować usterkę. Jedne z tranzystorów 2SJ313 miał zwarcie. Robił to tak skutecznie, że  uszkodził mi kilka rezystorów spaliły się). Musiałem polutować potencjometry by zobaczyć, że  tranzystor nie potrafił wysterować  wyjście i cały czas miał -15V na wyjściu. Zdementowałem go i od razu ulga. Wszystko wróciło do normy. Jeden kanał zaczął działać .

Cóż, 20 zł w du….ę. Teraz musze poszukać nowy tranzystor oryginalny i kupić. Znów co najmniej 2 tygodnie oczekiwania.

Share this post


Link to post
Share on other sites
10 godzin temu, Dariusz_61729 napisał:

Cóż, 20 zł w du….ę. Teraz musze poszukać nowy tranzystor oryginalny i kupić. Znów co najmniej 2 tygodnie oczekiwania.

Już nie musisz szukać - myślę, że mogę Cię poratować takim tranzystorem.

Share this post


Link to post
Share on other sites

zainteresowanie diy jest już obecnie nieopłacalne przy produktach z taiwanu

Share this post


Link to post
Share on other sites

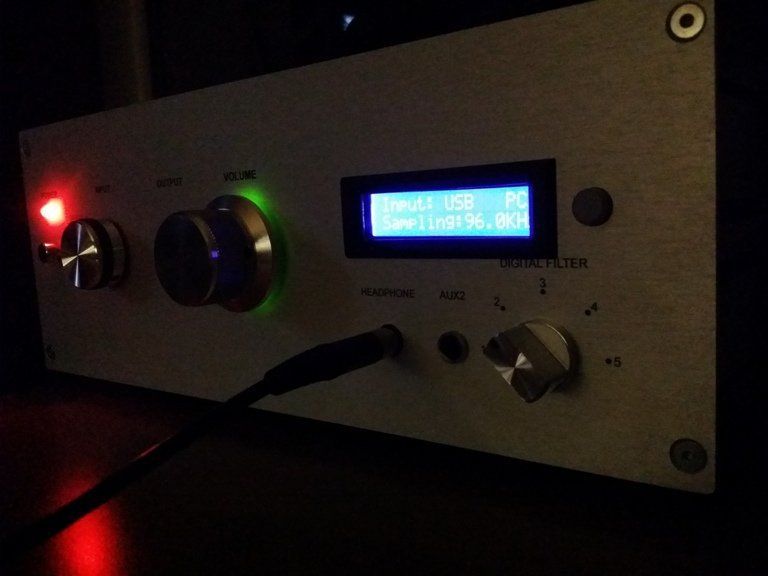

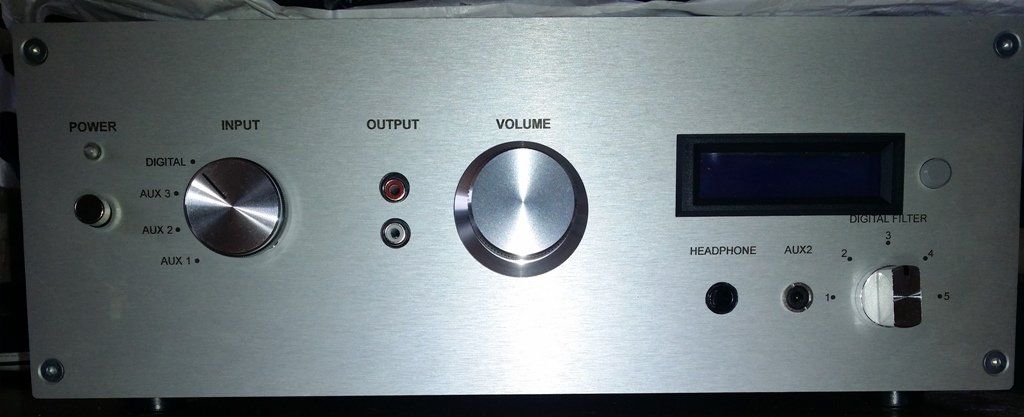

Jak kogoś nie interesuje elektronika, bawienie się projektami, próba zdobycia wiedzy i doświadczenia, to tak. Produkty z dalekiego wschodu są opłacalne. Ale tu nie chodzi chyba o to by kupić, ale by sobie zrobić samemu. Nawet jeśli koszty są wielokrotnie wyższe. Ja np. zrobiłem sobie kombajn cyfrowo-analogowy na bazie ww wzmacniacza. Nie ma takiego dostępnego z owego Tajwanu.

A propos mój projekt już działa. Udało mi się naprawić problemy. Pozostało tylko, lekki przydźwięk przy maksymalnym wzmocnieniu (gdzieś jest pętla), słychać buczenie zasilacza (lekkie na zerowym wzmocnieniu (ale to tak jakby wzmacniacz się wzbudzał) i w trakcie ciszy, gdy nie dochodzą dane do DAC słychać lekkie piszczenie. Generalnie jednak wszystko działa w tym mój projekt zasilacza i wzmacniacza na elementach SMD.

Share this post


Link to post
Share on other sites
2 godziny temu, nikifor napisał:

zainteresowanie diy jest już obecnie nieopłacalne przy produktach z taiwanu

Jakich znów produktach z Taiwanu?

Diy to przede wszystkim hobby.

  • Like 1

Share this post


Link to post
Share on other sites
