BESTA - odjazdowy pomysl na glosniki Open Baffle

[xajas]



Poniewaz chcialem sie dowiedziec jak brzmia glosniki typu Open Baffle, zmajstrowalem „eksperymentalnie“ taki zestaw (wersja obudowy U-Frame) w oparciu o dwa regaly zakupione w IKEA



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Do tego dochodza dwie plyty frontowe i kilka listw. Laczne koszty pro modul to €35 !!!

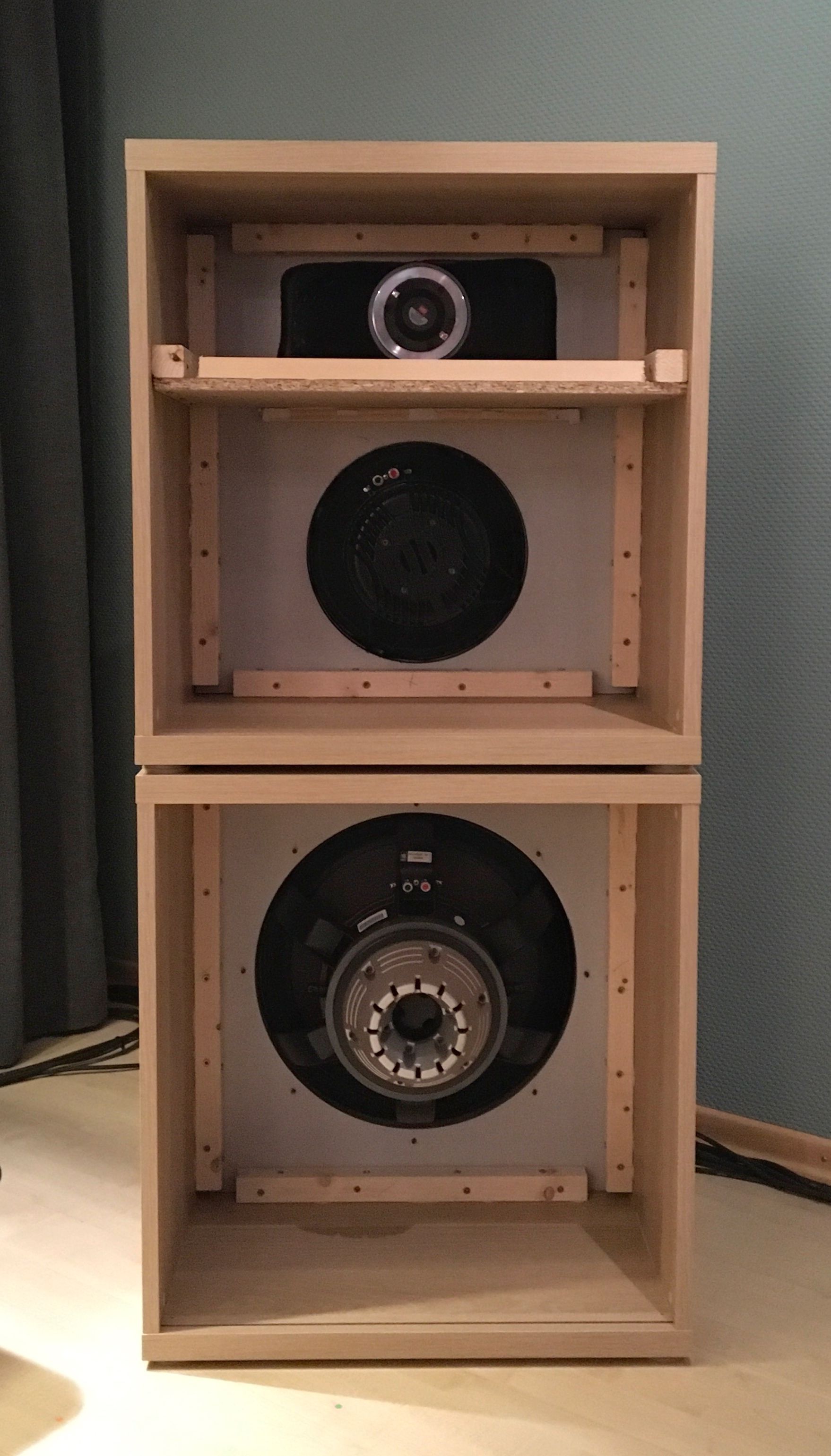

Mysle ze zdjecia mowia za siebie i nie wymagaja specjalnego opisu

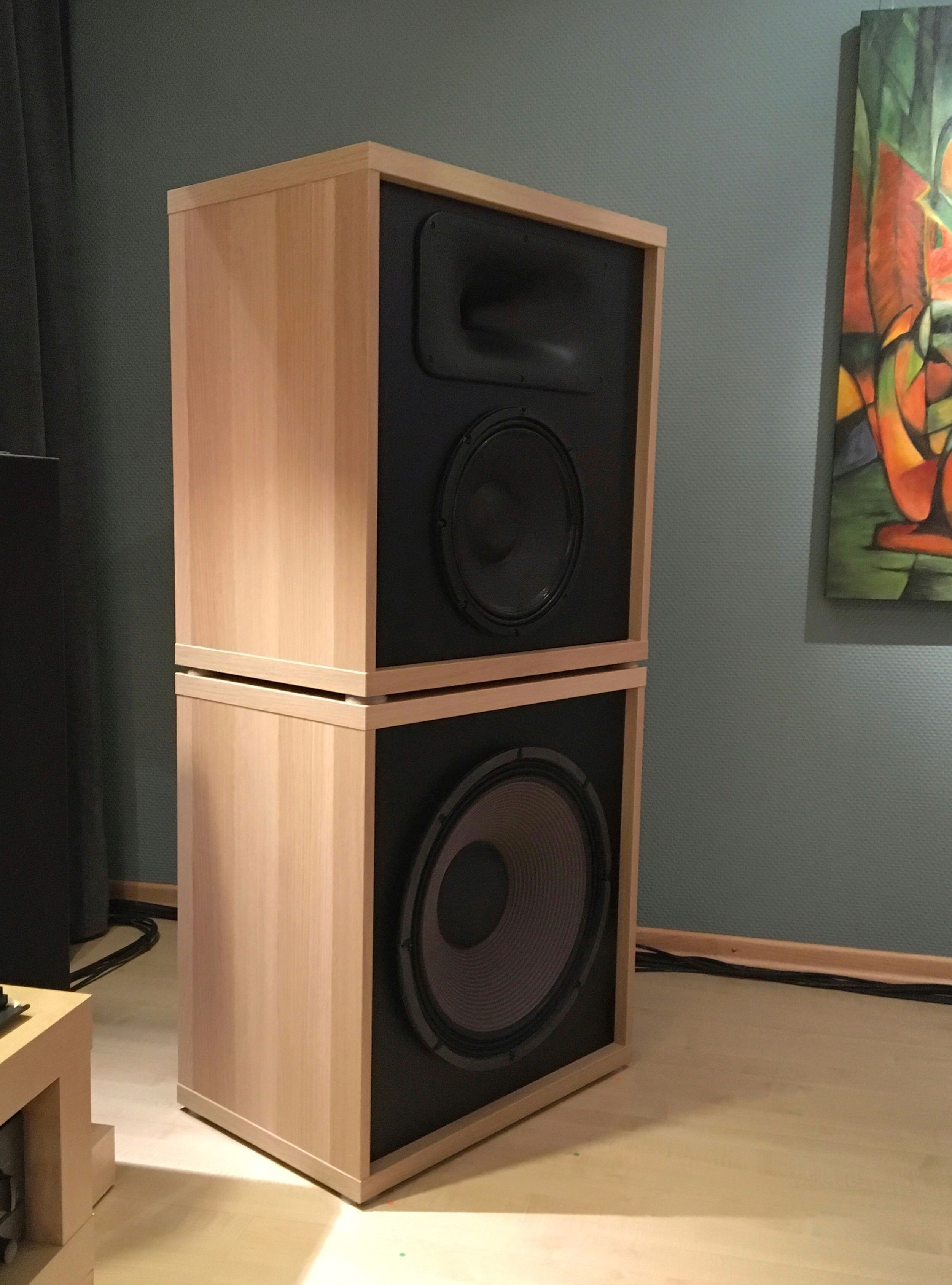

Uzyte przetworniki to 18“ Woofer i 12“ Midrange (18Sound) + 1“ Compression Driver (BMS). Calosc jest napedzana aktywnie.



Komu nie wystarczy jeden Woofer moze rozszerzyc caly zestaw o dodatkowy trzeci modul











Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Ape]

Bardzo pomysłowe, brawo

[Gość JanF]

Moje GRATULACJE!!!

Odjazd, jak cholera, jestem pod wrażeniem!

[xajas]

Kto lubi tuby, moze zastapic ten srodkowy 12" Midrange przez tube Inlow 135Hz Mid-Bass Horn.

To jest prawdziwy "odjazd" ?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 20 Listopada 2019 przez xajas

[biniek]

super gratuluje pomyslowosci a wyglada lepiej niz niejeden projekty diy ?

jak wrażenia z odsluchow?

[Seyv]

Wnętrza szafek dobrze jest wytłumić, zwłaszcza dla głośnika średniotonowego.

[xajas]

Moze uzupelnie info o ewentualnch przetwornikach do wersji tubowej



18" Woofer (Beyma 18LX60 V2) 240€

8"  Mid-Bass (B&C 8PE21) 140€

1" Compression Driver (BMS 4550) 100€

czyli z "szafkami" ok 600€ za sztuke (bez zwrotnicy)

Dodaj aktywny modul Hypexa (np. FA 253) za 500€ i masz absolutnie totalny odjazd ?

[Lech36]

18 godzin temu, xajas napisał:

Poniewaz chcialem sie dowiedziec jak brzmia glosniki typu Open Baffle,

I jak brzmią?

[xajas]

Odjazdowo ?

poniewaz dopiero co jestem gotowy, nie mialem dluzszych odsluchow, ale o dziwo bass jest o wiele pelniejszy i zrownowazony niz w moich dotychczasowych 3Cube. Generalnie brzmia bardziej energicznie niz 3Cube (OZ).

Tutaj wyniki pierwszych pomiarow w miejscu odsluchu "na szybko" -> bez jakichkolwiek korekcj, linearyzacji i delays, tylko podzial (100Hz/1000Hz)

Porownanie moje 3Cube vs. Besta

Czerwony -> obudowa zamknieta (3Cube)

Zielony > obudowa Open Baffle U-Frame (BESTA)

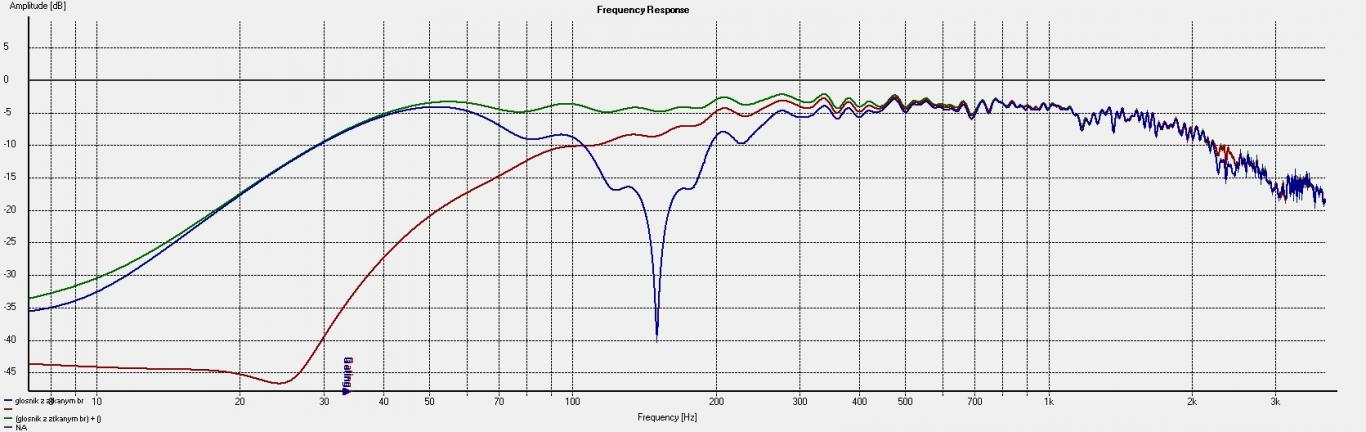

Tutaj tylko Woofer

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

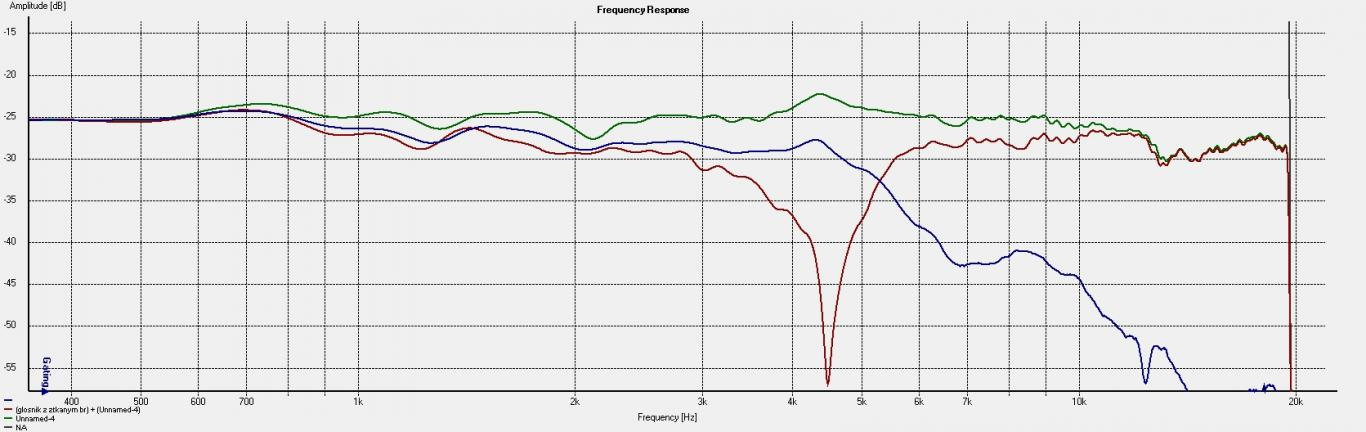

A tutaj Woofer+Midrange+Tweeter



Mysle ze to pelne, energiczne brzmienie wynika z braku tych szerokich dipow miedzy 30-80Hz  i 120-200Hz

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 20 Listopada 2019 przez xajas

[xajas]

Domyslam sie, ze powyzsze pomiara sa troche "malo zrozumiale", wiec przytocze nowe ktore umwzgledniaja korekcje/linearyzacje przetwornikow (ale jesszcze bez korekcji fazy)

Obudowa zamknieta (czerwona) schodzi co prawda nizej (do 16Hz), ale za to Open Baffle nie ma wspomnianych dziur w bassie i brzmi przez to pelniej i bardziej zrownowazono



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Co jesst jeszcze rozne to pobudzanie Reverb Time RT60





Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 20 Listopada 2019 przez xajas

[Ivan Nikitin]

130cm wysokości robią wrażenie! Obudowa zamknięta jest węższa?





[xajas]

Tak, obudowa zamknieta ma 50x50x50cm

[xajas]

W oparciu o zalaczone zdjecia latwiej oszacowac i porownac wielkosc i proporcje wspomnianych zestawow glosnokowych.

Po lewej Obudowa Zamknieta, po prawej Open Baffle U-Frame

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Napewno nie sa to zabawki dla zwolennikow monitorkow a' la Spendor wielkosci pudelka po butach ?



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 21 Listopada 2019 przez xajas

[Lech36]

49 minut temu, xajas napisał:

Napewno nie sa to zabawki dla zwolennikow monitorkow a' la Spendor wielkosci pudelka po butach

Te z lewej są ładniejsze i bardziej zgodne z moim wyobrażeniem o ładnej i dobrej kolumnie, trochę za kanciate wszystko jest. Oczywiście to tylko indywidualna opinia oparta o indywidualny gust estetyczny. Wydajność w dłubaniu masz naprawdę imponującą ;-).

Po twarzy widać że powinieneś chyba zrzucić kilka kilogramów, ale okulary fajne ;-))).

[xajas]

8 minut temu, Lech36 napisał:

Te z lewej są ładniejsze i bardziej zgodne z moim wyobrażeniem o ładnej i dobrej kolumnie, trochę za kanciate wszystko jest. Oczywiście to tylko indywidualna opinia oparta o indywidualny gust estetyczny.

Mam nadzieje, ze za niedlugo uda mi sie zakonczyc fornirowanie tych lewych, to wtedy beda inaczej wygladaly ?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Lech36]

25 minut temu, xajas napisał:

Mam nadzieje, ze za niedlugo uda mi sie zakonczyc fornirowanie tych lewych, to wtedy beda inaczej wygladaly

Zrób chociaż skosy na maskownicach nie będzie tak kanciasto, choć podejrzewam że maskownice nie są pierwszoplanowym zagadnieniem i trzeba będzie na nie trochę poczekać. Jak to w DIY.
Trzeba przyznać że bardzo ciekawie się bawisz w swoje audio hobby.

[Kris_54701]

Sądząc po zastosowanych przetwornikach, a w szczególności wydajnych wzmacniaczach, gra to w dosłownym znaczeniu koncertowo.

[Gość JanF]

Godzinę temu, xajas napisał:

Mam nadzieje, ze za niedlugo uda mi sie zakonczyc fornirowanie tych lewych, to wtedy beda inaczej wygladaly ?

dodaj z przodu atrapę damskich cyców i męskie wąsy, z tyłu sztuczną vaginę - będzie w stylu new modern

[xajas]

29 minut temu, JanF napisał:

dodaj z przodu atrapę damskich cyców i męskie wąsy, z tyłu sztuczną vaginę - będzie w stylu new modern

cyckow z przodu jeszcze nie mam, ale za to mam dupe z tylu ?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

U nas to sie nazywa "Arschbacke" (patrz JBL)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 21 Listopada 2019 przez xajas

[xajas]

1 godzinę temu, Lech36 napisał:

Zrób chociaż skosy na maskownicach nie będzie tak kanciasto, choć podejrzewam że maskownice nie są pierwszoplanowym zagadnieniem i trzeba będzie na nie trochę poczekać.

Nie, nie, skosy byly by stylistycznym mezaliansem. Te uproszczone, kanciaste formy swiadomie orientuja sie na zredukowanym do minimum wzornictwie typu Bauhaus.

Kazdy milimetr jest przemyslany i wysymulowany w 3D

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Sama nazwa projektu 3Cube möwi za siebie ?

BTW. Maskownice sa juz gotowe





Kazdy moj projekt swiadomie realizuje inny pomysl wzorniczy (konsekwentnie dopasowany do reszty zestawu/systemu)











Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 21 Listopada 2019 przez xajas

[Lech36]

27 minut temu, xajas napisał:

Nie, nie, skosy byly by stylistycznym mezaliansem. Te uproszczone, kanciaste formy swiadomie orientuja sie na zredukowanym do minimum wzornictwie typu Bauhaus.

O.K, wszystko jasne.

[xajas]

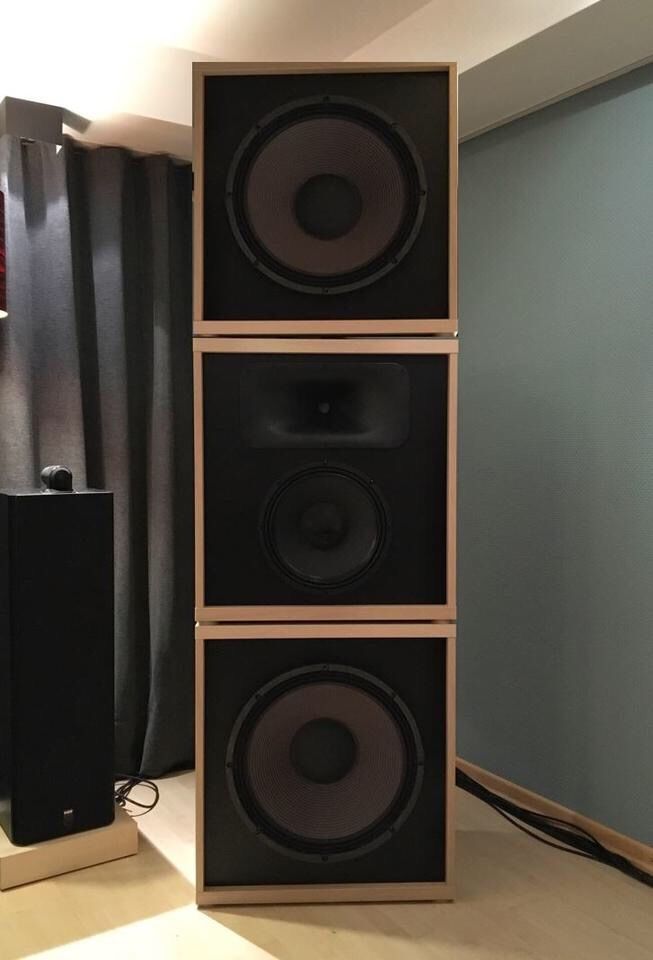

Skosne maskownice dostana glosniki BESTA

Podobne do starych Klipschow/JBL/Altec Lansing i z odpowiednim stylowym materialem



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[biniek]

Wiekie potwory wyszly ?

da rade zrobic projekt ciut mniejszy np na szafkach 40x40 z wooferem 15 lub 12cali? ?

Edytowane 21 Listopada 2019 przez biniek

[xajas]

Wszystko sie da, ale podejrzewam, ze wtedy musial bys dodac dodatkowy subwoofer

[rs2512]

Jakiej grubości są ścianki boczne w tych skrzynkach z Ikei?

[xajas]

Jakiej grubości są ścianki boczne w tych skrzynkach z Ikei?

Okolo 18mm, ale to nie jest wazne, bo de facto, po usztywnieniu i wyklejeniu wnetrza dodatkowymi plytami (n.p. pazdzierzem) grubosc zmienila sie na > 40mm a waga na 35kG



A jak ci to za malo, to wklej nastepna warstwe



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )









Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[rs2512]

Dzięki. Czyli przed dodatkowym wyklejeniem trochę rezonowało?



[Lech36]

1 godzinę temu, rs2512 napisał:

Dzięki. Czyli przed dodatkowym wyklejeniem trochę rezonowało?



Przy braku tylnej ścianki zawsze będzie trochę rezonować.

[xajas]

wlasnie mialem ciekawe przezycie

Zaprosilem kumpla, by uslyszec jego zdanie na temat tego, ktory koncept czyli glosniki zamkniete (lewy) czy Open Baffle (prawy) mu sie lepiej podoba. Nie trwalo to nawet 20 sekund i juz wskazal na prawy. Lewy glosnik jak by nie istnial. Cala uwage skupil na sobie prawy glosnik i z kazdym nagraniem efekt ten sie poglebial





[Gość]

4 minuty temu, xajas napisał:

wlasnie mialem ciekawe przezycie

Zaprosilem kumpla, by uslyszec jego zdanie na temat tego, ktory koncept czyli glosniki zamkniete (lewy) czy Open Baffle (prawy) mu sie lepiej podoba. Nie trwalo to nawet 20 sekund i juz wskazal na prawy. Lewy glosnik jak by nie istnial. Cala uwage skupil na sobie prawy glosnik i z kazdym nagraniem efekt ten sie pglebial



a czy mógłbyś zrobić taki pomiar obydwu kolumn z sredniotonowym podłączonym w przeciwfazie?

charakterystyka wypadkowa kolumny i z tego samego ustawienia mikrofonu charakterystyka ze średniotonowym z zamienionymi kablami z plusa na minus

tu masz przykład takich dwoch pomiarów reversnull pokazany dla punktu podziału na 150hz

i na 4,5khz dolny wykres pokazuje połaczenie hm130z0 z  tweeterem glosniki graja w fazie przez prawie 5 oktaw chodzi mi o wykresy zielony i czerwony

niebieski to średniak filtrowany
