Open baffle na aktualnie dostępnych głosnikach

[rafa]

Bardzo ladny projekt. To jest na 15"?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[slawek.xm]

patrząc po głośnikach skutecznośc tych kolumn to 88dB  lub trochę mniej

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[rafa]

Znalazlem dane, to 2x12". Deklarowane od 35Hz



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 21 Grudnia 2021 przez rafa

[slawek.xm]

4 minuty temu, rafa napisał:

Bardzo ladny projekt. To jest na 15"?

ten Kronos jest na 12 cali z zejściem do 40 hz

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[rafa]

Ciekawe jaki jest punkt podzialu tych wooferow z srednica jest. Nie znalazlem poki co.



PS. Zaden projekt mnie az tak nie zaciekawil dotychczas.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[slawek.xm]

6 minut temu, rafa napisał:

Ciekawe jaki jest punkt podzialu tych wooferow z srednica jest. Nie znalazlem poki co

znam iluminatory bardzo dobrze

punkt podzialu mozesz zrobić od 100hz w gorę z AE ale optymalny bedzie przy  200hz

podzial miedzy sreniakiem a szpilką nie niżej niz 2,5khz

mozna od 2,5 kzh do 3,5khz ale tweeter dość ostoro cięty jesli na 2,5khz

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[meloV8]

Te dipole sa aktywne, wiec mozna tam cuda na kiju zrobic. Podzial z wooferami pewnie 100-200hz

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[slawek.xm]

u Sylwestra AE 12 cali grały w pierwszej odsłonie do 400hz

Teraz, meloV8 napisał:

Te dipole sa aktywne, wiec mozna tam cuda na kiju zrobic. Podzial z wooferami pewnie 100-200hz

ale trzeba samemu zaprojektowac zwrotnicę

na fabrycznym podziale jest jak jest 🙂

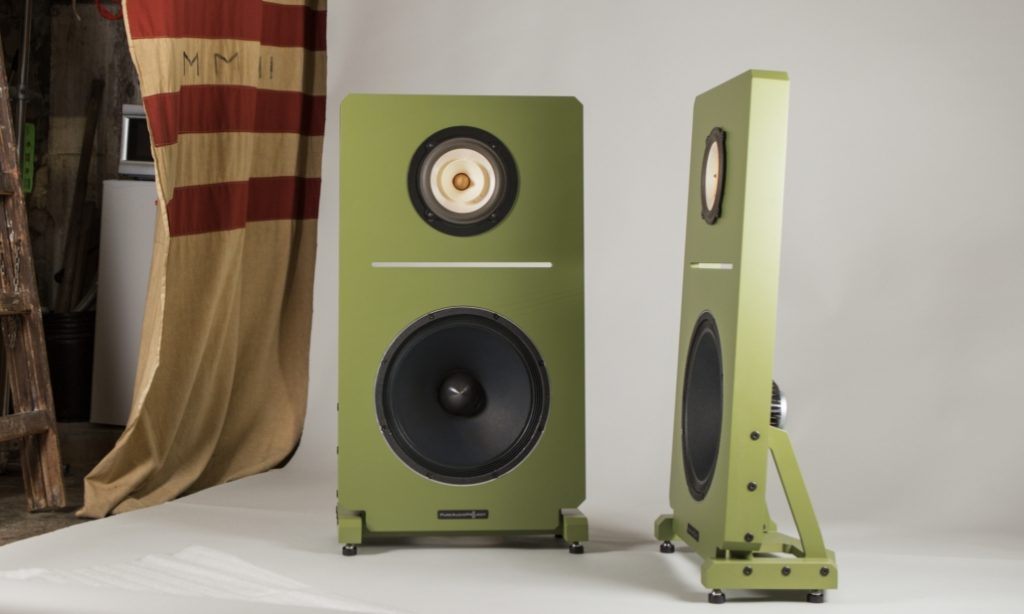

a tu projekt i estetyka sly 30



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

11 minut temu, meloV8 napisał:

Te dipole sa aktywne, wiec mozna tam cuda na kiju zrobic. Podzial z wooferami pewnie 100-200hz

jesli wydasz milionik na nie to sie mozesz bawić 🙂



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Adi777]

12 minut temu, slawek.xm napisał:

a tu projekt i estetyka sly 30

Ale minus dwa 18 cali na basie?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[slawek.xm]

42 minuty temu, Adi777 napisał:

Ale minus dwa 18 cali na basie?

ale ja nie napisałem , że to są kolumny , które posiada 🙂

a o widok tamtych musisz pytac jego

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[rafa]

3 godziny temu, meloV8 napisał:

Te dipole sa aktywne, wiec mozna tam cuda na kiju zrobic. Podzial z wooferami pewnie 100-200hz

Cały zestaw aktywny kosztował €100k w 2016r

3 godziny temu, slawek.xm napisał:

ale trzeba samemu zaprojektowac zwrotnicę

Tylko takie projekty wzbudzają moje zainteresowanie 🙂

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Seyv]

To może iść na całość i zastosować Fostex FW800HS - wielkości i parametry w sam raz do OB.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[rafa]

Jak masz miejsce i cię stać to się nie krępuj.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[slawek.xm]

29 minut temu, Seyv napisał:

To może iść na całość i zastosować Fostex FW800HS - wielkości i parametry w sam raz do OB.

i 2000W wzmacniacz 🙂

trzeba ruszyć 600 g masy drgającej

mam wlaśnie porownanie 18 cali z mms 180g qts 0.45 i 15 cali 80g mms qts 0,3

jak bym mial wybrać jeden do basu w odgrodzie to byłby ten 15 cali to jest naprawdę fajny glośnik i jak ktoś będzie mial wolną kasę to proponuję kupić na próbę, nawet jeden ,wsadzić w coś takiego i posłuchać

fakt , że forma odgrody i jej wielkość jest czasem nie do zaakceptowania ale jak się chce tanio i dobrze to warto spróbować umiejscowienie jest ważne max 5cm od podłogi i na środku

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

glośnik





Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[slawek.xm]

Godzinę temu, rafa napisał:

Tylko takie projekty wzbudzają moje zainteresowanie 🙂

wcale się nie dziwię 🙂

nic tak nie uskrzydla jak zaje..fajny dźwięk z własnego projektu

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[wally]

On 12/20/2021 at 12:27 AM, Ape said:





To wszystko zależy od rodzaju podłogi, w wielu przypadkach odizolowanie mechaniczne pomaga, nie szkodzi, więc ja bym bezpośrednio na podłodze nie stawiał a dał chociażby filcowe grube podkładki, tu to zawsze trzeba sprawdzić u siebie, nie ma złotej rady.

Odnośnie tych szpar, owszem bas się będzie delikatnie "odejmował", zmniejsza się odgroda, jednak tu znowu, odizolowanie mechaniczne, czyli fizyczne rozłączenie odgrody dla basu i sekcji średniowysokotonowej więcej sprawi pożytku.
Odgrody, ze względu na swoją budowę, są bardzo podatne na wibracje mechaniczne, szczególnie te wytwarzane przez duże głośniki niskotonowe. One potrafią "zatelepac" deska o grubości 4-5cm jak kartką papieru.





Świetnym przykładem na "walkę" z tymi wibracjami frontu jest Pure Audio Projekt model Duet 15.
Widać na foto, proste tanie i skuteczne.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Przecież to dalej jest jedna deska. Żadnej izolacji pomiędzy głośnikami🙂

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[slawek.xm]

3 minuty temu, wally napisał:

Przecież to dalej jest jedna deska. Żadnej izolacji pomiędzy głośnikami🙂

ta szczelina służy najprawdopodobniej przede wszystkim do przepuszczenia części fali od tyłu głównie dla przesunięcia piku dipolowego szerokopasmówki i wyrównaniu pasma za punktem zwrotnicy





Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[meloV8]

Godzinę temu, slawek.xm napisał:

i 2000W wzmacniacz 🙂

trzeba ruszyć 600 g masy drgającej

mam wlaśnie porownanie 18 cali z mms 180g qts 0.45 i 15 cali 80g mms qts 0,3

jak bym mial wybrać jeden do basu w odgrodzie to byłby ten 15 cali to jest naprawdę fajny glośnik i jak ktoś będzie mial wolną kasę to proponuję kupić na próbę, nawet jeden ,wsadzić w coś takiego i posłuchać

fakt , że forma odgrody i jej wielkość jest czasem nie do zaakceptowania ale jak się chce tanio i dobrze to warto spróbować umiejscowienie jest ważne max 5cm od podłogi i na środku

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

glośnik





Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Do pasywnej odgrody?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[slawek.xm]

39 minut temu, meloV8 napisał:

Do pasywnej odgrody?

tak

z tego faitala masz pasmo jak z prezentowanego projektu na  piętnastce ob sb audience tylko o minimum 6 dB większą skuteczność i dynamikę bardzo dobrą

wadą jest rozmiar przegrody by odsunąć jak najniżej punkt zwarcia akustycznego

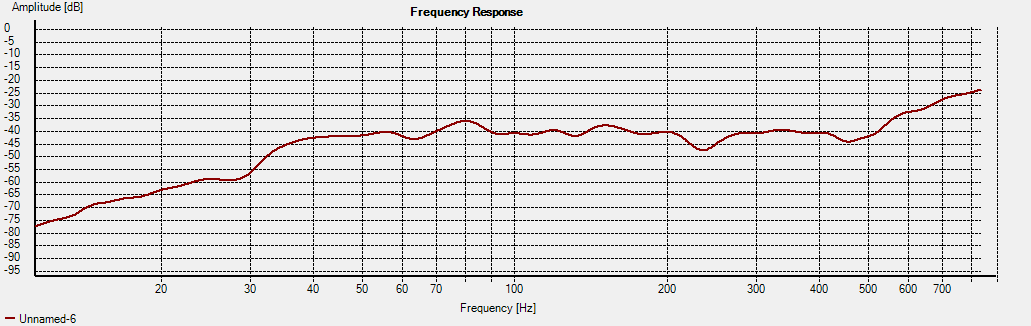

tu zielony to faital w podobnej wymiarami odgrodzie z delikatnym filtrem  a niebieski to  suma z dodanym glośnikiem 12 cali

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



i z takim basem mógłbym żyć ....gdybym nie mial ... pierdolca na tym punkcie 🙂

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 21 Grudnia 2021 przez slawek.xm

[meloV8]

Wrzucilem tego Faitala do arkuszy MJK i jakies tragedii nie ma. Efektywnosc jest niezla, ale bas jednak sie konczy dosc szybko. Dalbym go raczej w H frame niz klasyczna decha.

Jak ktos potrzebuje efektywnosci i spl to mozna polecic, ale mięska z tego nie bedzie.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[slawek.xm]

30 minut temu, meloV8 napisał:

ale mięska z tego nie bedzie.

w u frame nie jest żle poza tym to odgroda zupełnie inny bas niż z pudełka 🙂

ale faktem jest , że do pełni szczęścia brakuje 18 cali na niskim basie .... zobaczymy ...





Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[meloV8]

W tej samej glebokosci calkowitej z U frame bedziesz mial wiekszy problem z rezonansem falowym, ktory ograniczy pasmo laczenia z glosnikiem sredniotonowym.  H frame da nieco wiecej niskiego basu.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[slawek.xm]

1 minutę temu, meloV8 napisał:

W tej samej glebokosci calkowitej z U frame bedziesz mial wiekszy problem z rezonansem falowym, ktory ograniczy pasmo laczenia z glosnikiem sredniotonowym.  H frame da nieco wiecej niskiego basu.

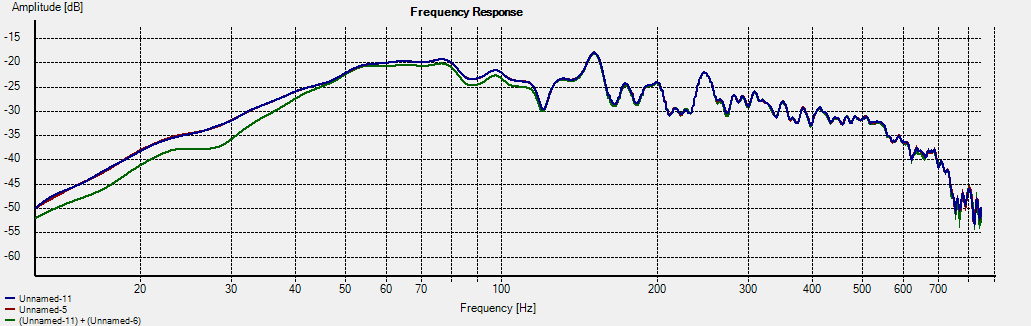

tak orientacyjnie wyglada dodanie głosnika do wyzej pokazanej chrakterystyki ... mierzone z dalszej odleglości

jak na dwie  probne odgrody to i tak nie jest źle

  🙂





Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

i do takiego ukladu dopiero dojdzie właściwy średniotonowy

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[rafa]

17 minut temu, slawek.xm napisał:

w u frame nie jest żle poza tym to odgroda zupełnie inny bas niż z pudełka 🙂

ale faktem jest , że do pełni szczęścia brakuje 18 cali na niskim basie .... zobaczymy ...





Przy 18 calach to odgroda będzie cholernie szeroka chyba? W niedużym pokoju to już braknie miejsca na takie żagle 🙂

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[slawek.xm]

14 minut temu, rafa napisał:

Przy 18 calach to odgroda będzie cholernie szeroka chyba? W niedużym pokoju to już braknie miejsca na takie żagle 🙂

18 cali  będzie w szczelinie  szerokość kolumny przy podlodze ok 60cm ,na górze szerokość ok 30cm

ale może to się zmienić bo testy trwają na pewno nie będzie metrowej szerokości odgród choć takie bylyby najlepsze 🙂

22 minuty temu, slawek.xm napisał:

dodanie głosnika

oczywiście na wyższy bas

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 21 Grudnia 2021 przez slawek.xm

[eposm22]

W dniu 19.12.2021 o 16:17, sebasbox napisał:

Jestem Ciekawy jak taka konstrukcja "wydumka" gra (nie piszę złośliwie ;)). Chyba bawić się tym jest sens jak się ma dostęp do wagona głośników, z których można sobie podobierać identyczne.

Kolejna sprawa,że bez zwrotnicy? Przecież to bałagan w paśmie będzie, w cholerę wyeksponowana średnica....nie wiem co to ma dać?

Jeśli chodzi o rezonanse to taka popierdółka aluminiowa ze ścianką 2mm niczego nie wytłumi, przecież to jest za lekkie. Jak chcesz robić na profilach to kup salowe i przy okazji zalej je czymś (betonem?) albo zasyp piaskiem.

Kiedyś czytałem że odgroda (wraz z głośnikami) powinna mieć masę własną do Mms w stosunku 1000:1.



Nie słuchałem Everestów ale zakładam (może błędnie), że po prostu były odpowiednio skonstruowane i nie waliły basem tam gdzie nie powinny.

Przykładowo... przecież to nie jest tak, że jak kolumna ma np 18" głośnik i potrafi zejść do 27Hz to wali basem gdzie się da...

Właśnie dobre kolumny powinny zagrać nisko tylko wtedy kiedy jest to potrzebne. Bas nie powinien być wszechobecny. Jakieś podbicia na midbasie dla mnie są niedopuszczalne, w sensie nie jest to wtedy żadne referencyjne granie a raczej coś a'la boombox.

Z odgrody sa się wyciągnąć bas poniżej 40Hz ale nie na tanich głośnikach. 18" od AE temat załatwia.

Hej  to nie wydumka bo zwrotnica i całość z projektu poly  Natalia wstawiona w deskę plus dołożony subbas oddzielnie zasilany crownem xti z dsp ustawiony z mikrofonem plus pomiary itd. pomógł kolega inżynier dźwięku. I gra to to że ciężko opisać.

I wiem że projekt zdublowanych 13stek które są bez zwrotki też może się udać bo audiosynergia taki zrobił.

Jak tylko znajdę czas to przebuduje całość aby jeszcze bardziej odizolować głośniki od obudowy itd.. bo na razie wszystko siedzi w 3 cm desce dębowej klejonce. Najważniejsze że słuchanie sprawia że mam ciary. Gdzie góra jest szczegółowa i zwiewna, średnica naturalna bez sybilantów i do tego bas piekielnie szybki i mocny. O przestrzeni ciężko pisać bo jest  hmm wielka. Zauważyłem że dużo zależy od nagrań które słucham

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[wally]

9 hours ago, slawek.xm said:

ta szczelina służy najprawdopodobniej przede wszystkim do przepuszczenia części fali od tyłu głównie dla przesunięcia piku dipolowego szerokopasmówki i wyrównaniu pasma za punktem zwrotnicy





Sądzę jednak że to kwestia wzornicza - nawiązanie do linii konstrukcyjnej PAP. Szpara daje efekt "podobieństwa" sugerujący separację głośników, ale jednocześnie nie powoduje konieczności mocowania dwóch niezależnych płyt pod przetworniki. To także ułatwienie produkcyjne, bo obrabiasz na CNC jeden element

2 minutes ago, wally said:

Sądzę jednak że to kwestia wzornicza - nawiązanie do linii konstrukcyjnej PAP. Szpara daje efekt "podobieństwa" sugerujący separację głośników, ale jednocześnie nie powoduje konieczności mocowania dwóch niezależnych płyt pod przetworniki. To także ułatwienie produkcyjne, bo obrabiasz na CNC jeden element



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

2 minutes ago, wally said:

Sądzę jednak że to kwestia wzornicza - nawiązanie do linii konstrukcyjnej PAP. Szpara daje efekt "podobieństwa" sugerujący separację głośników, ale jednocześnie nie powoduje konieczności mocowania dwóch niezależnych płyt pod przetworniki. To także ułatwienie produkcyjne, bo obrabiasz na CNC jeden element



Popatrz na to zdjęcie. Przy dwóch osobnych płytach musiałbyś mieć ramę jak we Trio. To zupełnie inne koszty

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Ape]

10 godzin temu, wally napisał:

Przecież to dalej jest jedna deska. Żadnej izolacji pomiędzy głośnikami🙂

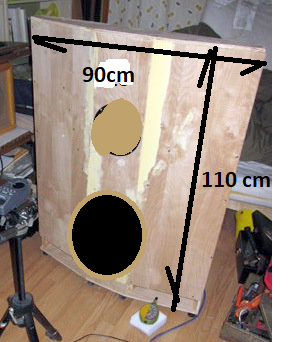

tu nie chodzi o izolacje, a o wykorzystanie naturalnej "podatności" materiałów. Proszę spojrzeć, jak wygląda cała konstrukcja tej odgrody od tyłu, bez głośników;



• mamy odgrodę główną, która jest w środkowej części przedzielona tym otworem.
• na dolnej części tej odgrody jest głośniik basowy, który generuje ogromne wibracje na tą deskę podczas pracy,
• powyżej jest przetwornik szerokopasmowy, który nie generuje takich drgań, a jednocześnie on nie chce, aby te drgania występowaly.
• Cała odgroda jest wykonana ze stosunkowo cieńkiej deski ca 20-30mm

Gdy na  tak przygotowane deskę przyłożymy wibrację w jej dolnej części, cała deska będzie wibrować, i tu się zgadzam.

Ale,  konstruktorzy zastosowali także ramę wzmacniającą, która wzmacnia boki oraz górna krawędź, poza dolna. Teraz gdy wprawimy w wibrację dolną część odgrody, będzie ona pobudzona w bardzo mocny sposób, ale ten frez i rama, i fakt że odgroda nie jest gruba, oraz brak wzmocnienia w dolnej części powoduje, że na górną część wibracje już się nie przenoszą w takim stopniu, gdyby to była jedna cała lite deska. Ot wykorzystanie prostych praw fizyki.

Byłem, macałem, tak to działa.

Pozdrawiam



Godzinę temu, wally napisał:

Popatrz na to zdjęcie. Przy dwóch osobnych płytach musiałbyś mieć ramę jak we Trio.

rama jest, jak wskazałem powyżej, wykorzystana w inny sposób. Panowie proszę najpierw zapoznać się z tematem, a później odnosić się do konstrukcji, bo gadanie nt zasady działania na podstawie dwóch zdjęć z internetu, jest pozbawione sensu, a pamietajcie, że mogą to czytać dzieci 🙂

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 22 Grudnia 2021 przez Ape

[wally]

25 minutes ago, Ape said:

tu nie chodzi o izolacje, a o wykorzystanie naturalnej "podatności" materiałów. Proszę spojrzeć, jak wygląda cała konstrukcja tej odgrody od tyłu, bez głośników;

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



• mamy odgrodę główną, która jest w środkowej części przedzielona tym otworem.
• na dolnej części tej odgrody jest głośniik basowy, który generuje ogromne wibracje na tą deskę podczas pracy,
• powyżej jest przetwornik szerokopasmowy, który nie generuje takich drgań, a jednocześnie on nie chce, aby te drgania występowaly.
• Cała odgroda jest wykonana ze stosunkowo cieńkiej deski ca 20-30mm

Gdy na  tak przygotowane deskę przyłożymy wibrację w jej dolnej części, cała deska będzie wibrować, i tu się zgadzam.

Ale,  konstruktorzy zastosowali także ramę wzmacniającą, która wzmacnia boki oraz górna krawędź, poza dolna. Teraz gdy wprawimy w wibrację dolną część odgrody, będzie ona pobudzona w bardzo mocny sposób, ale ten frez i rama, i fakt że odgroda nie jest gruba, oraz brak wzmocnienia w dolnej części powoduje, że na górną część wibracje już się nie przenoszą w takim stopniu, gdyby to była jedna cała lite deska. Ot wykorzystanie prostych praw fizyki.

Byłem, macałem, tak to działa.

Pozdrawiam



rama jest, jak wskazałem powyżej, wykorzystana w inny sposób. Panowie proszę najpierw zapoznać się z tematem, a później odnosić się do konstrukcji, bo gadanie nt zasady działania na podstawie dwóch zdjęć z internetu, jest pozbawione sensu, a pamietajcie, że mogą to czytać dzieci 🙂

Popatrz na ramę Trio. Widzisz różnicę? ZASADNICZĄ różnicę?

Chodzi o to że stalowa/ aluminiowa rama typu Trio pozwala na odsprzęgnięcie płyt z głośnikami (podkładki, śruby) od niej samej. A w przypadku Dueta rama jest ( jak wynika ze zdjęcia sklejona/skręcona "na sztywno" do JEDNEJ płyty i w ten sposób tworzy z nią całość

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 22 Grudnia 2021 przez wally

[Ape]

10 godzin temu, slawek.xm napisał:

ta szczelina służy najprawdopodobniej przede wszystkim do przepuszczenia części fali od tyłu głównie dla przesunięcia piku dipolowego szerokopasmówki i wyrównaniu pasma za punktem zwrotnicy

to by było już mistrzostwo świata, ale  zapewne pomiary odpowiedziały by na to pytanie

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
