Lampucera DAC

[Bzyku]

Kształtkowy też, a r-core jeszcze lepszy :).

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Saico]

Trafo jak trafo będzie dobre tylko zamontuj je z dala od siebie i od układów żeby nie było zakłóceń.



U mnie fajną różnice w lampucerze zrobił upgrade zasilania na

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



I powiem Wam, że już kilka ładnych lat słucham lampucery i wciąż bardzo mi się podoba jej ciepły dźwięk. Najbardziej zastanawia mnie że cały czas jade na tych samych lampach 6N6P. Przesłuchałem na nich kilkakrotnie więcej niż deklarowana żywotność 5000h. Nie słyszę, żeby było coś nie tak, ale może się przyzwyczaiłem. Może powinienem je już wymienić mimo to? Jak to jest u Was?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[asta]





I powiem Wam, że już kilka ładnych lat słucham lampucery i wciąż bardzo mi się podoba jej ciepły dźwięk. Najbardziej zastanawia mnie że cały czas jade na tych samych lampach 6N6P. Przesłuchałem na nich kilkakrotnie więcej niż deklarowana żywotność 5000h. Nie słyszę, żeby było coś nie tak, ale może się przyzwyczaiłem. Może powinienem je już wymienić mimo to? Jak to jest u Was?

Czy mógłbyś upublicznić schemat tej analogówki na 6N6P,na jakiej wersji lampucery bazujesz?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Saico]

Nie mam niestety schematu, analogówki nie robiłem sam, zrobił mi kolega z tutaj z forum. Ja to tylko poskładałem do kupy i dorobiłem zasilanie. Bazuję na pierwotnej wersji lampucery, czyli tej co jest opisana na lampizator.eu, wymieniłem w niej kilka podzespołów zgodnie z sugestiami z tego wątku.

Mój układ lampowy nie wygląda na skomplikowany - z tego co wiem stopień wyjściowy na tych lampach jest taki sam dla wszystkich DAC-ów. Może można znaleźć w necie schemat, poszukaj. Ogólnie polecam, porównywałem z klikoma DAC-ami na wzmacniaczach operacyjnych i średnica i wysokie są nieporównywalnie lepsze na lampucerze na lampkach, powiedziałbym porywające. Co do basu - wiadomo, ciut mniejsza kontrola przez lampy ale reszta reszta rekompensuje z nadwyżką.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Saico]

Czy mógłbyś upublicznić schemat tej analogówki na 6N6P,na jakiej wersji lampucery bazujesz?



Znalazłem jakiś schemat - myślę, że można go śmiało aplikować:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[artw]

Znalazłem jakiś schemat - myślę, że można go śmiało aplikować:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



raczej nie bardzo

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[marcin__18]

Panowie posiadam daca na przetworniku cs4398 i nie mogę go zlampilizować. Mam zrobiony wtórnik katodowy i jest on spięty z cs4398 przez kondensator 0,22uf do minusa cs, plus wisi w powietrzu. Czy któryś z kolegów mógł by tu wkleić schemat lub podpowiedzieć jak to zrobić.



Pozdrawiam

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[artw]

a co z nim nie tak? może wklej schemat

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[marcin__18]

Nie chce ruszyć w głośnikach tylko brum. Schemat to jak już pisałem wyżej wtórnik katodowy aktualnie mam go wpiętego go za opa i gra, tylko że chciałbym go zapiąć bez opa.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[marcin__18]

Dac zrobiony. :) Gra to całkiem całkiem.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[klinek]

Pomóżcie proszę. Do lampucery podpiąłem układ na jednej lampie według schematu Lukasza Fikusa - cathode follower. Gra to bardzo ladnie tylko niestety przy przelaczaniu numerow i wlaczaniu / wylaczaniu zrodla (dvd player) slychac trzaski a dodatkowo po wylaczeniu lampucery dziwne wycie/pisk dochodzi z lampy jesli zostanie jeszcze wlaczona. Co to moze byc?

Dodam jeszcze ze jesli mam podpieta lampucere z lampa to te trzaski tez slychac na wyjsciu z opampa. Jesli lampe odepne od lampucery to tych trzaskow na wyjsciu opampa juz nie ma.

Czy to moze byc problem z petla masy? Skad brac uziemienie z plytki lampucery? Znaczy sie z ktorego miejsca na plytce?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[januss73]

Z pętli masy wynika głównie brum, więc to raczej nie twój problem. Pisk po wyłączeniu to specyfika układu i zwykle nie wiele da się zrobić poza natychmiastowym odłączeniem wyjścia po zaniku zasilania. Trzask przy wł/wył to zwykle różnica potencjałów między źródłem i wzmacniaczem. Jest tym większy im większą pojemność masz pomiędzy. Rozwiązaniem jest to co wyżej plus opóźnione załączanie. Trzask pomiędzy numerami jest trochę dziwny. Pewnie ta lampucera mutuje sygnał w czasie gdy na wejściu spdif jest "zero" ściągając wyjście do masy, a że na wyjściu jest jakieś niewielkie DC to po ponownym zaskoczeniu pojawia się mniejszy lub większy trzask,. i tu też nie wiele możesz zrobić poza zmniejszeniem pojemności między wyjściem DAC'a i wzmacniaczem, o ile ta jest w tej chwili przewymiarowana.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[klinek]

Na wejściu mam 220 nF a na wyjściu 2 uF

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[klinek]

Ten problem strzałów / trzasków pojawiał się na tych 129 stronach parę razy ale nikt tego chyba nie rozwiązał a przynajmniej nie opisał rozwiązania (może oprócz umc ale że zielony jestem z tego to niewiele zrozumiałem). Czy to faktycznie można rozwiązać ostatecznie tylko poprzez układ mute? Rozumiem, że biorąc sygnał z nóżek C30 i C27 (mini lampucera) omijam układ mute, tak?

A jeśli wziąłbym sygnał z nóżek gniazda opampa to czy wtedy rozwiązałbym mój problem? Czy tam już mute działałby poprawnie?

Pomóżcie proszę :)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Muzg]

Osobiście wraz z lampowym stopniem analogowym wykorzystuje układ mute, który ma zaimplementowane opóźnienie załączenia 45s, detekcję odłączenia sieci oraz informacje o zatrzaśnięciu się pętli PLL odbiornika S/PDIF i układ jest absolutnie bezstukowy przy załączaniu, wyłączaniu, jak i kombinowaniu z sygnałem S/PDIF.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[klinek]

OK ale ja piszę o układzie mute wbudowanym w lampucerę mini. Jest tam takowy?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Rambo]

Szukam schematu do lampucery na cs4397 (pełnego z analogówką i zasilaczem). Gdzie mogę go znaleźć?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 8 Września 2014 przez Rambo

[Rambo]

Szukam schematu do lampucery na cs4397 (pełnego z analogówką i zasilaczem). Gdzie mogę go znaleźć?

już nieaktualne

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[maciek06]

Czy ktoś podpowie gdzie najlepiej wpiąć się masą z oddzielnego zasilacza dla cyfry ? + do dławików L2 i L3.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[maciek06]

Wyczytałem tu na forum że kondensatory c55-c58 najlepiej jakby były poniżej 100pF, wiec znalazłem 68pF polipropyleny philipsa osiowe. I góra się otworzyła dźwięk się stał bardzo przestrzenny bardzo szeroka scena. Ale potem wymieniłem C49-C54 na polipropyleny philipsa 1nF czyl pojemność bez zmian ale dźwięk się zamulił, ktoś pisał o zwiększeniu pojemności w tym miejscu wiec wlutowałem 1,5nF Wima i jest lepiej ale jeszcze brakuje do tego co było na oryginalnych kondensatorach. Jakaś podpowiedź co zastosować w tym miejscu czy wrócić do tego co było ? WO to BB2604. Niebawem bedę zamawiał 6N16 Lampizator kit ver 3.0, bo niestety moja wiedza na temat elektroniki jest znikoma i ogranicza się do podstaw.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[SomekPoland]

sklep.avt.pl/avt5469.html

Tylko musisz samkupić części według rozpiski, jak dla mnie układ Fikusa nie jest warty tych pieniędzy(z całym szacunkiem dla jego pracy, której fanem jestem.) :)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[maciek06]

Płytki dostępne dopiero w grudniu, tak mi powiedział sprzedawca. Jakaś alternatywa ? Jeśli będę miał gotową płytkę, to myślę że z resztą sobie poradzę.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[1siedem]

Witam,





Co możecie powiedzieć o takiej lampucerze?



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Robiliście taką wersję? Jakie wrażenia?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Tadeiro]

To chyba sprzedaje użytkownik naszego forum.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[1siedem]

domyślam się.

Chciałem nawet przebrnąć 130 stron wątku ale ostatecznie nie podjąłem wyzwania.

Szukam dobrego daca i stąd moje pytania

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 15 Października 2014 przez 1siedem

[mikahan]

W mojej Lampucerze Maxi ze stopniem lampowym na 6n6p mam na wyjściu (zaraz przed RCA) kondensatory Jentzen superior Z-Cap 800V 10uF. Zastanawiam się czy ich wymiana na inne coś polepszy. Myslalem o wymianie na Mundorf Supreme 800 lub silver oil tez Mundorfa o tej samej wartości.



Warto kobinować ?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[maciek06]

Pominąłem w mojej lamucerze Opampy w sposób

"Wyjąć U11 i U12 z podstawek , wylutować C55 do C58 i R27 do R30, w podstawkę U11 pin 2-3 i 6-5 włożyć rezystory do konwersji np.200R tak samo zrobić z U12 sygnał pobierasz z pin 6 U11/U12"

Zastosowałem rezystory 200ohm sygnał przylutowany do nóżki rezystora. A przed gniazdem RCA na próbę WIMA MKP10 1,5uF. Gra to wydaje mi się lepiej niż z opampami ale jakoś ciszej. Czy moze to wina za dużych rezystorów ? spróbować 100R ? Czy to nie tu leży problem

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[SomekPoland]

Gra ciszej, ponieważ napięcie wyjściowe jest niższe: U=I*R, czyli im większa wartość rezystora, tym wyższe napięcie. Nie można też przedobrzyć w żadną stronę. Taki układ aż się prosi o lampowy układ wk-wa

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[mgrkleszcz]

W mojej Lampucerze Maxi ze stopniem lampowym na 6n6p mam na wyjściu (zaraz przed RCA) kondensatory Jentzen superior Z-Cap 800V 10uF. Zastanawiam się czy ich wymiana na inne coś polepszy. Myslalem o wymianie na Mundorf Supreme 800 lub silver oil tez Mundorfa o tej samej wartości.



Warto kobinować ?

Ja kiedyś kupiłem zlampizowanego DACa, który później przechodził przeróżne zmiany.

W tym miejscu sprawdziły się kondensatory Obbligato Cap, które założył poprzedni właściciel, nie wiem czy nie Kopczas.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[witek64]

Z braku miejsca , jest do sprzedania

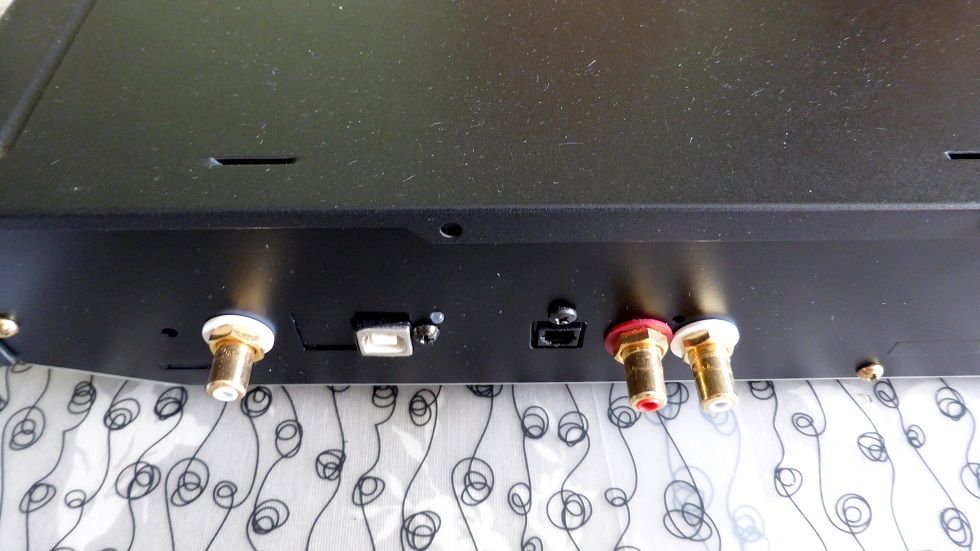

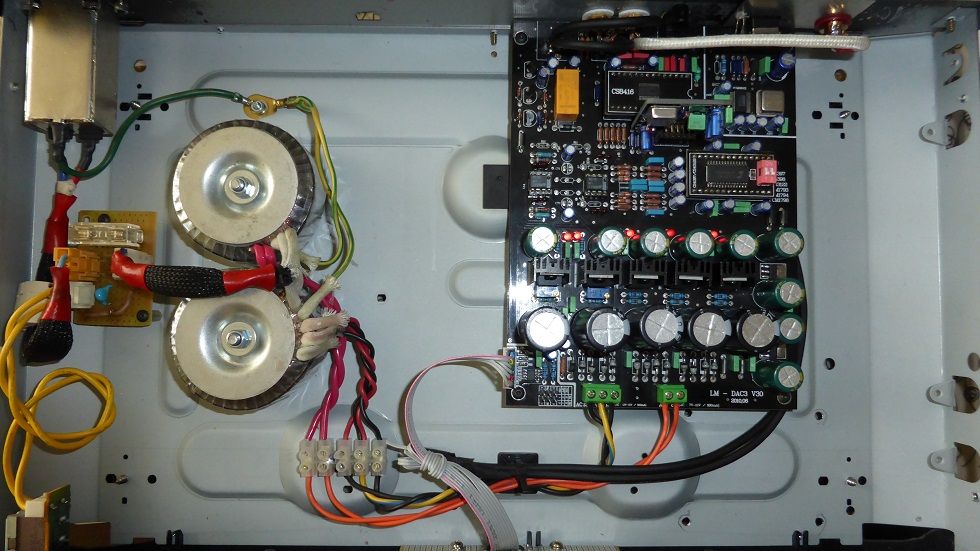

Trafa tortydy.pl , gniazda CMC , bez modyfikacji z miejscem na lampę :)

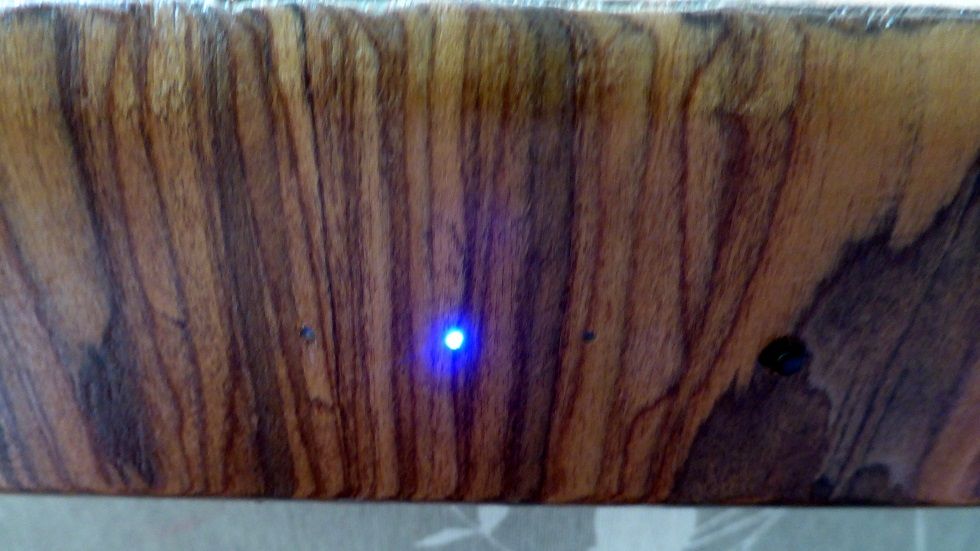

Ciekawy front ( fornir ) i dodatkowo ,oryginalny przełącznik wejść (nie pasował do frontu )
