Budowa panela absorbującego na bazie wełny mineralnej

Recommended Posts

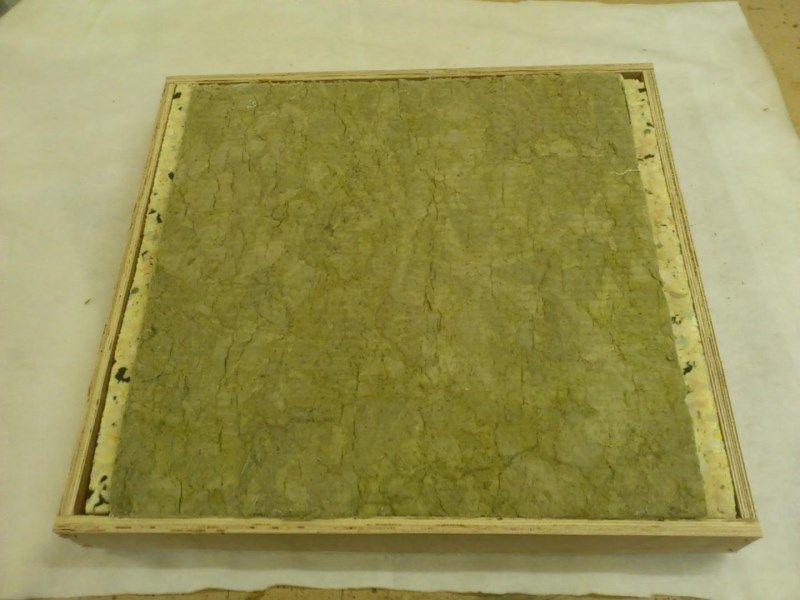

Mam pytanie, właśnie robię panele ze sklejka i wełną 60kg/m3, planuje je postawić za kolumnami (monitory ) Wymiary panela 70cm szer. i 65cm wys. 10cm gł. tyle mam miejsca za nimi bez odsuwania szafki tv. Zrobiłem boki ze sklejki, włożyłem wełnę i zabiłem tył sklejka. Czy to będzie działać ? Dołączam zdjęcia, jedno to front, drugie po włożeniu wełny a przed przykręceniem płyty .



Share this post


Link to post
Share on other sites

Ja zrobiłem z wełny Isover PT-80, wymiary 100cm x 50cm x 10cm + 30cm nóżki pod panelami.Sklejkę mam(płytę paźdzeżową tylko z tyłu paneli), z przodu materiał i też działają.Sama skrzynka jest z desek sosnowych.

Pozdrawiam.

Edited by kiza

...And Justice For All - { Graty " o mnie " } - Pozdrawiam :)

Share this post


Link to post
Share on other sites

Czy to będzie działać ?



Tak. Dlaczego miało by nie działać?


Pozdrawiam Mirosław Andrejuk

Share this post


Link to post
Share on other sites

Tak. Dlaczego miało by nie działać?

No nie wiem, np. że za bardzo obudowane ? Za małe ... ale jeszcze trzy panele wełny zostały :)

Edited by maryjan

Share this post


Link to post
Share on other sites

Tak. Dlaczego miało by nie działać?

Zdaj się na doświadczenie L3VY, źle na tym nie wyjdziesz.

Pozd.


...And Justice For All - { Graty " o mnie " } - Pozdrawiam :)

Share this post


Link to post
Share on other sites

włożyłem wełnę i zabiłem tył sklejka. Czy to będzie działać ?



Moim zdaniem spokojnie spełnią swoje zadanie - będą pochłaniać niskie częstotliwości, a dobijać-rozpraszać średnicę i wysokie. Dobra robota, podziwiam wytrwałosc w wierceniu otworów, chyba, że robiła to maszyna sterowana cyfrowo.

Share this post


Link to post
Share on other sites

Dobra robota, podziwiam wytrwałosc w wierceniu otworów, chyba, że robiła to maszyna sterowana cyfrowo.



Dziękuję, niestety nie wierciła tego maszyna, lubię wyzwania i podjąłem się tego dla siebie ale także żeby sprawdzić czy zwykły majsterkowicz z forum byłby w stanie zrobić to w domu lub małym warsztacie i z jaką dokładnością. Pomyślałem, że skoro nie mogę pomoc moja wiedzą na temat audio to może w ten sposób. Zabieram się do opisania tej przygody ale jakoś czasu brak.Mam kilka zdjęć z procesu produkcji.

Dziś panele zostały skończone, i przytargane do domu :) i muszę powiedzieć, że mają dość dobry WAF :) Jeśli chodzi o muzykę ... to powiem tyle, że Mike Oldfield mnie odwiedził :) Knopfler też wpadł, Lana del Rey się pofatygowała Yello,.. i mam nadzieje, że nie jest to autosugestia :)

Share this post


Link to post
Share on other sites

i mam nadzieje, że nie jest to autosugestia :)



Znajomy ostatnio montował podobne ustroje na ścianie z tym, że dał w środek wełnę o większej gęstości.


Edited by Imacman

Share this post


Link to post
Share on other sites

Wygląda świetnie, czy rozmieszczenie dziurek oraz ich rozmiar musi być wg określonego schematu?

Share this post


Link to post
Share on other sites

Wygląda świetnie, czy rozmieszczenie dziurek oraz ich rozmiar musi być wg określonego schematu?



Jest to wiercone w/g wzoru siatki binarnej - podobnie liczy się zwykłe dyfuzory QRD 2D. Metoda siatki opracowana chyba przez firmę RPG.



Opisałem to w pierwszych wpisach mojego wątku.

Share this post


Link to post
Share on other sites

Imacman, jęsli podziurkuję tylną płytę paździeżową w panelach z PT-80 jaki to będzie miało wpływ na dziwięk??

Za watą mam te płyty ale w całości, a tutaj widzę konbinacje z otworami, dlatego pytam?

Pozdrawiam Mariusz.


...And Justice For All - { Graty " o mnie " } - Pozdrawiam :)

Share this post


Link to post
Share on other sites

Imacman, jęsli podziurkuję tylną płytę paździeżową w panelach z PT-80 jaki to będzie miało wpływ na dziwięk??



Tylko się narobisz. Sens ma przednia płyta z otworami, bo wtedy jest to ustój hybrydowy - połączenia absorbera z dyfuzorem.

Share this post


Link to post
Share on other sites

Imacman, jęsli podziurkuję tylną płytę paździeżową w panelach z PT-80 jaki to będzie miało wpływ na dziwięk??

Za watą mam te płyty ale w całości, a tutaj widzę konbinacje z otworami, dlatego pytam?



I jeszcze jedno pytanko.Panele mam ustawione 2szt na ścianach bocznych ok. 50cm od kolumn(Na większą odległość nie mogę sobie pozwolić).

Następne dwa w bazie (miejsce pierwszych odbić), czy nie lepiej je ustawić bezpośrednio za kolumnami?

Co o tym sądzisz?.Pomieszczenie mam małe 13m2, także + umeblowanie i nie dużo miejsca mi zostaje do manewrowania.

Praktycznie mogę tylko kombinowaś na ścianie za kolumnami, gdzie też nie mam za dużo miejsca.

Pozd.Mariusz.


...And Justice For All - { Graty " o mnie " } - Pozdrawiam :)

Share this post


Link to post
Share on other sites

Następne dwa w bazie (miejsce pierwszych odbić), czy nie lepiej je ustawić bezpośrednio za kolumnami?

Co o tym sądzisz?



Oczywiście, że można postawić tak jak chcesz. Można to zrobić podobnie jak na rysunku, tylko trzeba mieć więcej paneli.



Te białe strzałki to przedstawienie efektu SBIR - interferencja fali odbitej od ściany.



W tych miejscach możesz ustawić panele, które osłabią w/w efekt SBIR.


Share this post


Link to post
Share on other sites

Tylko się narobisz. Sens ma przednia płyta z otworami, bo wtedy jest to ustój hybrydowy - połączenia absorbera z dyfuzorem.

Czy w moim prztpadku ma to sens , jaki będzie wpływ w poruwzaniu do tych paneli które mam zrobione.

Przczytaj post wyżej, bo go edytowałem, a TY już odpisałeś.Dzieki.



Tylko się narobisz. Sens ma przednia płyta z otworami, bo wtedy jest to ustój hybrydowy - połączenia absorbera z dyfuzorem.

Znowu się pośpiesztyłeś,a co z odbiciami (BAZA),więcej paneli nie posiadam.Co to znaczy ustrój hybrydowy?

Pozd.

Edited by kiza

...And Justice For All - { Graty " o mnie " } - Pozdrawiam :)

Share this post


Link to post
Share on other sites

Co to znaczy ustrój hybrydowy?

Oznacza to, że płyta z przodu działa jak dyfuzor/rozprasza a wełna w środku absorber/pochłaniacz.

Czyli rozpraszanie i pochłanianie w jednym ale nie działa to z płytą z tyłu .

Zerknij na to co zrobiłem - wpis 151 w tym wątku.

Share this post


Link to post
Share on other sites

Witam.Rozumiem, tylko myślałem że podziurkowana płyta obojętnie czy będzie z przodu, czy z tyłu, to będzie taki sam efekt.Dzięki za sprowadzenie na ziemię.

Jak budowałem panele z PT-80 to mi polecono z przodu dać materiał, i tak już zostało, czyli mam pochłaniacze?.Jestem ciekawy jaki by był efekt z podziurkowaną płytą z przodu???

Pozdrawiam.


...And Justice For All - { Graty " o mnie " } - Pozdrawiam :)

Share this post


Link to post
Share on other sites

Jestem ciekawy jaki by był efekt z podziurkowaną płytą z przodu???



To nie jest tak sobie podziurawiona płyta - trzeba to wyliczyć i bardzo precyzyjnie wywiercić.

Share this post


Link to post
Share on other sites

To nie jest tak sobie podziurawiona płyta - trzeba to wyliczyć i bardzo precyzyjnie wywiercić.



W ogóle ręczne wiercenie odpada.Nie da się ręcznie uzyskać koniecznej dokladności.

Musi to robić cyfrowo sterowana dokładna obrabiarka lub jakiś laserowy ploter do wycinania.

  • Like 1

Share this post


Link to post
Share on other sites

Musi to robić cyfrowo sterowana dokładna obrabiarka lub jakiś laserowy ploter do wycinania.



Dokładnie tak!

Share this post


Link to post
Share on other sites

To nie jest tak sobie podziurawiona płyta - trzeba to wyliczyć i bardzo precyzyjnie wywiercić.

W ogóle ręczne wiercenie odpada.Nie da się ręcznie uzyskać koniecznej dokladności.

Musi to robić cyfrowo sterowana dokładna obrabiarka lub jakiś laserowy ploter do wycinania.

Bardzo dziękuję za wyjaśnienia, teraz wszystko?, rozumiem ? Czy wszystko musi być takie skomplikowane?

Pozdrawiam.


...And Justice For All - { Graty " o mnie " } - Pozdrawiam :)

Share this post


Link to post
Share on other sites

Albo można to sobie wydrukować na kartce, kartkę nakleić na szablon do wiercenia i zrobić wiertnik któremu nie groźne duże powierzchnie a o tak duży laser czy ploter to już czasem trudno



Tak ze wszystkie drogi prowadza do Rzymu :)

Share this post


Link to post
Share on other sites

Albo można to sobie wydrukować na kartce, kartkę nakleić na szablon do wiercenia i zrobić wiertnik któremu nie groźne duże powierzchnie a o tak duży laser czy ploter to już czasem trudno



Tak ze wszystkie drogi prowadza do Rzymu :)

Ale jeszcze trzeba to wyliczyć, a ja jestem słaby z matmy.Na poważnie daję sobie luz, pozostanę przy tych co mam.Żona już je zaakceptowała i jest spokuj, po następnych zmianach może być trochę nerwowo.

Moje pytania były głwnie po to żeby zrozumieć tą kwestię, i jeżeli by to było prostrze, dające b.dobre efekty w porównaniu z PT-80, to bym się zastanowił nad przerobieniem swoich paneli.Ciągle się uczę!! Dlatego pytam.

Pozdrawiam.


...And Justice For All - { Graty " o mnie " } - Pozdrawiam :)

Share this post


Link to post
Share on other sites

Z powodu "śmierci" mojego laptopa zmuszony jestem zawiesić do odwołania udzielanie się na Forum. Przepraszam. Pozdrawiam serdecznie. Marek

Share this post


Link to post
Share on other sites

No to lipa, a do gwiazdki jeszcze tyle czasu ...no chyba że zrobimy zrzutkę :) za te wszystkie cenne rady i podpowiedzi. Dzięki wielkie, czekam i pewnie nie tylko ja na wielki powrót :) Pozdrawiam.

Share this post


Link to post
Share on other sites

No to lipa, a do gwiazdki jeszcze tyle czasu ...no chyba że zrobimy zrzutkę :) za te wszystkie cenne rady i podpowiedzi. Dzięki wielkie, czekam i pewnie nie tylko ja na wielki powrót :) Pozdrawiam.



Zrzutka zbyteczna :) jakoś wyskrobałem na nowego lapka. Dziękuję za troskę, bardzo to miłe.

Share this post


Link to post
Share on other sites

Mam pytanko.



Myślę o zbudowaniu panela z wełną jak w temacie. Chciałbym zrobić to w ten sposób, że w drewnianą ramkę włożyć płat wełny i całość wraz z ramką obić materiałem. Całość grubości 10cm, czyli tyle ile ma wełna.

Zastanawiam się czy ma sens wywiercenie dużych otworów, powiedzmy średnicy 6cm lub wycięcie takich szerokich szczelin na wszystkich bokach drewnianej ramki, po to aby panel pochłaniał nie tylko od frontu, ale również od boków, góry i dołu ?

Share this post


Link to post
Share on other sites

Zastanawiam się czy ma sens wywiercenie dużych otworów, powiedzmy średnicy 6cm lub wycięcie takich szerokich szczelin na wszystkich bokach drewnianej ramki, po to aby panel pochłaniał nie tylko od frontu, ale również od boków, góry i dołu ?



Ma to sens, zwiększa się powierzchnia pochłaniania, oraz zmiesza się waga konstrukcji. Same plusy.

Share this post


Link to post
Share on other sites

Dziękuję za odpowiedź.



Jeszcze jedno, a w jakich proporcjach rozcieńczyć vikol ? Rozumiem, że lepiej pryskać jakimś rozpylaczem niż malować pędzlem ?

Share this post


Link to post
Share on other sites

Jeszcze jedno, a w jakich proporcjach rozcieńczyć vikol ? Rozumiem, że lepiej pryskać jakimś rozpylaczem niż malować pędzlem ?



Można rozcieńczyć w stosunku 1:1 z wodą. Technika zależy od upodobania, jak masz sprawny rozpylacz, to lepiej rozpylić równomiernie.



Można zastosować też klej w aerozolu - dostępny na aukcjach Internetowych.
