Zasilacze Tomanek - wymiana opinii, doświadczeń, sugestie itp. Klub Miłośników.

[Gość]

Panie Tomaszu, jak podłączyć ekran w kablu zasilającym od gniazdka w ścianie do DC blockcera? Oba końce czy tylko od strony gniazda w ścianie?

Jak Pan podłączył ekran w DB1?

Edytowane 18 Października 2017 przez Gość

[Millerek]

Jeśli się mylę, to proszę mnie poprawić...



Ekran łączymy z masą od strony gniazdka w ścianie, przed DC Blockerem nie łączymy wogóle, zostaje wolny odizolowany niepodłączony.

[Gość]

Tak zrobiłem...mam nadzieję, że prawidłowo ;-)



[Millerek]

Raczej tak, taki jest sposób łączenia ekranu.

Moje kabelki od Pana Tomasza w TAP 8 są tak samo zrobione

[Gość]

No to :-)))

Dzięki

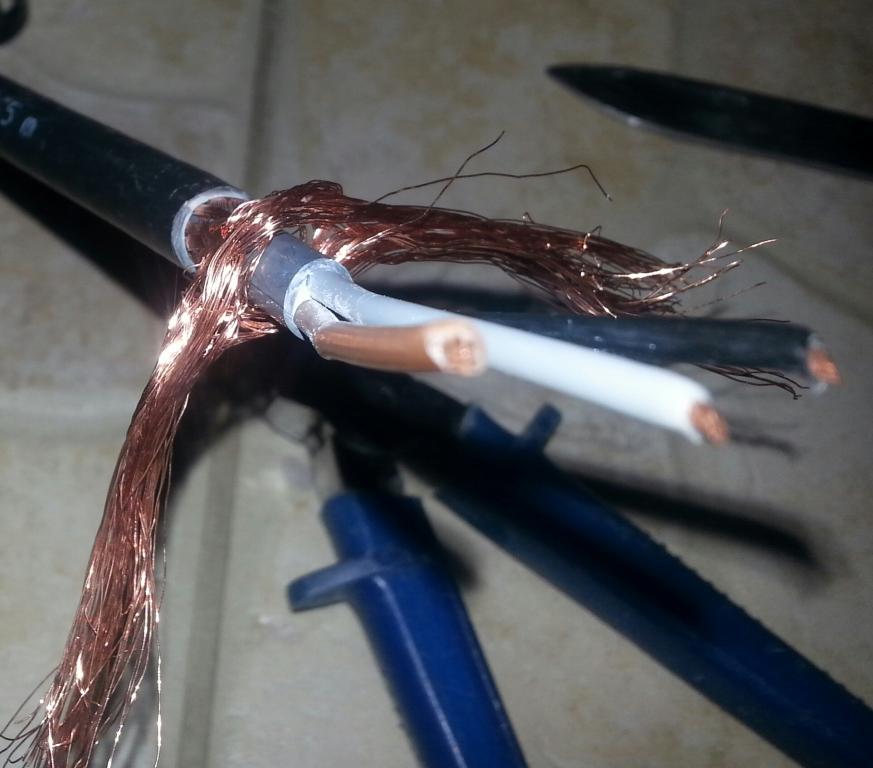

Z takiego cudeńka kabelek sobie wystrugałem...

Edytowane 18 Października 2017 przez Gość

[Tomanek1]

Ekran łączymy z PE tylko po stronie wtyku wchodzącego "do ściany". Jeśli jest to sieciówka, to od strony IEC ekranu nigdzie się nie podłącza. W DCB1 lub DCB2 z kablem jest analogicznie.

[Gość]

Dziękuję :-)

[shakin]

Ekran łączymy z PE tylko po stronie wtyku wchodzącego "do ściany".



A co to daje? Jakie jest tego uzasadnienie?

[Tomanek1]

Dlatego, by wszelkie zakłócenia "łapane" przez oplot, czyli ekran, były unicestwiane jak najdalej zasilanego sprzętu. Takim punktem jest właśnie wtyk wchodzący do ściany.

[olq]

W automatyce pomiarowej prawidłowo wykonane okablowanie pomiarowe ekranowane jest od strony zasilania,od strony elementu pomiarowego nie podłącza sie nigdzie ekranu. W audio widać jest podobnie.

[Millerek]

Z tego co piszesz jest dokładnie tak samo.

Piszesz że od strony zasilania czyli od strony gniazdka itd.

Piszesz że nie od strony elementu pomiarowego, czyli tak samo.

Bez różnicy czy sygnał DC czy AC czy interconekt, ekran kierunkowy i tak jest od strony sygnału.



Dobrze Cię zrozumiałem?

[Bipo]

Na to nie ma żadnej normy ani zasady, jest natomiast stwierdzenie "prawidłowo podłączyć" czy "odpowiednie podłączenie"... nic więcej.



Ja, jak również inni jak również Pan Tomasz "Tomanek", zakładamy, że faza w gnieździe w produktach "Tomankowych" i nie tylko, jest po lewej stronie bolca uziemiajacego.

Gniazda schuko też ma (powinno mieć) fazę po lewej stronie, patrząc na wprost, chyba że położony dc Blockera do góry nogami.



Patrząc na wtyczkę od strony bolcow, faza znajduje się po prawej stronie od uziemienia.



Założenie i odpowiednio podłączena faza, ma istotne znaczenie w elektronice.

Chodzi o to aby faza była była na głównym wyłączniku zasilania transformatorowego czy toroidalnego.

Niedopuszczalne jest gdy na głównym wyłączniku było zero bo wtedy faza jest ciągle w zasilaniu.



To jest tak jak w skrzynce bezpiecznikow w instalacji domowej, gdzie jest założony bezpiecznik? lub główny wyłącznik? na zerze czy na fazie?

Oczywiście że na fazie, faza ma być wyłączalana!

Tak samo tyczy się DC Blockera, on działa najlepiej a nawet tylko i wyłącznie (choć nie mam co do tego pewności, porostu nie wiem )... na fazie, i niech tak zostanie.



Dzisiaj sprawdziłem sobie miernikiem jak jestvu mnie z ta faza gdzie buczy i zapala się lampka. Co się okazało że buczało po prawej w dziurce , patrząc od góry na gniazdka listwy czyli wg.schematu jest N. Wyłączyłem wtyczkę z gniazdka w ścianie od listwy i włożyłem odwrotnie. Sprawdzam miernikiem i buczy teraz po lewej stronie tam gdzie jest literka L czyli ok?

Drugie pytanie czy jak mamy kabel od sprzętu z ta końcówka trapezowa to rozumiem że po wpięciu wtyczki od sprzetu w listwę i dokonując pomiaru na końcu kabelka wpietego mamy mieć buczenie (wkładając miernik w dziurke)również po lewej stronie patrząc na wtyczkę gdzie węższym bok jest u góry?

Edytowane 24 Października 2017 przez Bipo

[Millerek]

Patrząc na gniazdko w ścianie pojedyncze, nie podwójne, bolec uziemiajacy jest na górze, to faza powinna być po lewej stronie.



Patrząc na wtyczkę zasilająca z dwoma bolcami, patrząc od strony bilcow (nie od strony kabla), dziurkę masz na górze a faza powinna być podłączona po prawej stronie.





Wtyk i gniazdo komputerowe.



Wtyk, patrząc od strony dziurek (nie od strony kabla), ukosy są na górze, uziemienie na środku lekko na górze, faza po prawej stronie.



Gniazdo, patrząc od strony bilcow, wciecie jest na górze, bolec uziemiemiajacy lekko na górze po środku , faza powinna być po lewej stronie.



Brzeczyk kontrolka reaguje i oczywiście na fazie.I jak podłączysz fazę w gniazdach czy wtykach, tak faza wyjdzie w listwe czyli w gnieździe SCHUKO bez bolca uziemiajacego, gdzie faza jest oznaczona w instrukcji.

I dlatego również, jak zrozumiałem, gniazdo w ścianie masz typu SCHUKO bez bolca uziemiajacego, tak? Skoro piszesz że odwróciłeś wtyk. I tak jak piszesz, kontrolka powinna reagować na fazę zgodnie z oznaczeniem fazy w instrukcji TOMANKA.

Edytowane 24 Października 2017 przez Millerek

[Bipo]

Tak nie mam bolca w ścianie i mogę odwracać sobie wtyczkę. Bo mam instalacje dwużyłową W mieszkaniu w starym bloku.

[Millerek]

Tak, domyśliłem się

Edytowane 24 Października 2017 przez Millerek

[Millerek]

Przewinęła się kiedyś informacja tutaj w temacie o sygnalizatorze fazy, jak jest podłączone prawidłowo to świeci na zielono itd, ślepy jestem i nie mogę znaleźć jak to się fachowo nazywa

[chick]

Proszę o wyjaśnienie tego dolnego obrazka.

[Millerek]

... najpierw chronimy, później zasilamy. Tak było na lekcji

[chick]

W przepisach chyba nic na ten temat nie ma, ale zasada słuszna.

[Millerek]

To akurat na szkoleniach jest, nie znam szczegółów ale zasada ogólna to właśnie najpierw chronimy później zasilamy, żeby później nie zasilać siebie jak dotkniemy przykładowo lodówki i kranu lub kaloryfera....

Jak musimy zastosować mostek, to właśnie robimy tak jak wyżej...

Edytowane 31 Października 2017 przez Millerek

[AiM-TV]

Ktoś coś wie, jak wygląda sytuacja w firmie Tomanek? Telefon głuchy, na maile to nawet echo nie odpowiada.

[hoobi]

Ktoś coś wie, jak wygląda sytuacja w firmie Tomanek? Telefon głuchy, na maile to nawet echo nie odpowiada.

W zeszłym tygodniu komunikacja odbywała się bez problemu. Ale życie dziś dynamiczne jest

[AiM-TV]

W zeszłym tygodniu komunikacja odbywała się bez problemu. Ale życie dziś dynamiczne jest

Mam na uwadze też miniony tydzień. Być może są klienci mniej lub bardziej priorytetowy, lub po prostu nie miałem farta, bo nie byłem zbyt nachalny:)

[Łukasz_62438]

Tak to już w życiu jest, że na dobre rzeczy trzeba czekać, zaś złe to same przylezą...

[Tomanek1]

Dziś odpowiem na zaległe wiadomości. Przepraszam.

[audiofan01]

Mam na zbyciu TAP6 za 50% ceny nowej, zainteresowanych proszę na priv.

Edytowane 14 Listopada 2017 przez audiofan01

[tezet]

Dziś odpowiem na zaległe wiadomości. Przepraszam.

Panie Tomaszu, moja wiadomość też czeka, będę wdzięczny za odpowiedź.

[Tomanek1]

Za moment leci info

[bob*]

Zamówienie ode mnie przyjęte, kasa poszła, termin minął, zero odpowiedzi ...

[Tomanek1]

Piszę właśnie PW, wyjaśniamy i dopinamy.
