Korekcja Potencjometru

[J.Jerry]

Ciekawe jak ten układ wypadnie w porównaniu do potencjometru albo dzielnika rezystorowego (2 rezystorów) które mogą w odpowiednim układzie tworzyć drabinkę rezystorową. Do tego porównanie opampów pojedynczych lub zwielokrotnianych.

Chyba w tym przypadku potencjometr można od razu zastąpić liniową drabinką ?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[sybic]

Moim zdaniem lepiej już słuchać bez potencjometru.

Puścić sygnał z DACa od razu na końcówkę.

Jak przez jakiś czas tylko tak słuchałem, bo końcówka dużego wzmocnienia nie miała.



Przy okazji warto przypomnieć jak MF w swoim A1 zrobił regulacje głośności

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[ahaja]

Mmelfy są dostępne wielu znanych producentów, trzymają parametry w przeciwieństwie do 'małych i jeszcze mniejszych kosteczek'.

Z powodzeniem stosuję je w pre riaa.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[KrisNext]

Ciekawe jak ten układ wypadnie w porównaniu do potencjometru albo dzielnika rezystorowego (2 rezystorów) które mogą w odpowiednim układzie tworzyć drabinkę rezystorową. Do tego porównanie opampów pojedynczych lub zwielokrotnianych.

Chyba w tym przypadku potencjometr można od razu zastąpić liniową drabinką ?



Podstawową zaletą aktywnej regulacji jest to że impedancja wejściowa widziana przez źródło jest stała i odpowiednio duża by nie obciążać źródła i jednocześnie impedancja wyjściowa jest bardzo niska i nie zmienna w funkcji obracania potencjometrem. Nie będę się wypowiadał na temat brzmienia bo o gustach się nie dyskutuje a poza tym nie znam odpowiednich przymiotników.

Co do drabinki nie bardzo widzę sens. Oczywiście układ zadziała ale przyznaje że nie wiem jak się zachowa w trakcie przełączania.

Kolejna sprawa że układ jest rozbudowany po to by zmniejszyć szumy termiczne które powstają w każdym rezystorze bez względu na to czy jest on ze złota, węgla czy z plasteliny. Nie wiem czy uda się znaleźć drabinkę o niskiej oporności rzędu 1K Stosowanie potencjometru o dużej wartości w tym układzie jest bez sensu bo układ został zaprojektowany specjalnie tak by możliwe było zastosowanie potencjometru o niskiej wartości a co za tym idzie o niskich szumach.



Przy okazji warto przypomnieć jak MF w swoim A1 zrobił regulacje głośności

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Ten schemat już się pojawił w tym wątku jest to prostsza, tańsza i gorsza ze względu na parametry wersja mojego układu. Przeanalizowałem kilka różnych wariantów i ten który zaproponowałem wygląda na najbardziej optymalny. Jak widać nie jest to proste rozwiązanie bo by "poprawić" potencjometr stosujemy garść WO. Zdecydowanie jest to rozwiązanie bezkompromisowe.



Mmelfy są dostępne wielu znanych producentów, trzymają parametry w przeciwieństwie do 'małych i jeszcze mniejszych kosteczek'.



Na płytce będą pady pod elementy w rozmiarze 0805 nie widzę problemu z przylutowaniem rezystorów MELF

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[pataus]

Footprint dla minimelfow jest prawie taki sam jak do 1206. Wlutowac sie da na 0805 ale to juz troche "rzeźbienie";) więc jak bezkompromisowo to moze do konca?



Wysłane z mojego EVA-L09 przy użyciu Tapatalka





Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[n-krzychu]

Footprint dla minimelfow jest prawie taki sam jak do 1206. Wlutowac sie da na 0805 ale to juz troche "rzeźbienie";) więc jak bezkompromisowo to moze do konca?

Może faktycznie by zrobić na 1206/minimelf ?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[sybic]

Najbardziej optymalnie i najtaniej to jest na 0603 jeśli miałbym wrzucić swoje 3 grosze

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[avilla]

Najbardziej optymalnie i najtaniej to jest na 0603 jeśli miałbym wrzucić swoje 3 grosze



Nie do konca - musialbys dodac koszty mikroskopu ;-)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[sybic]

Nie przesadzajmy, 1206 czy 0603 wszystko to jednakowo małe :)

Ja młodym człekiem już nie jestem i wiek taki, że co pół roku muszę dodawać plusy do okularów do czytania.

Mimo tego lupa tzw. "trzecia ręka" za kilka złotych, 0603 w pęsetę, lutownica transformatorowa i jazda.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[pataus]

Po co utrudniać? Na 1206 mozna wlutowac takze 0805 bez wielkiego problemu. Jak do tego dodac otwory pod tht bedzie juz super uniwersalnie.



Wysłane z mojego EVA-L09 przy użyciu Tapatalka





Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[KrisNext]

Ok ostatecznie przyjmuje następujące zmiany

Pady pod rezystory w rozmiarze 1206 tak by można było lutować również MELF-0204

Kondensatory od-sprzęgające zostają 0805 a elektrolity przewlekane bo bipolary w SMD są trudno dostępne.

Na płytce będzie miejsce na złącza RCA i dzięki temu elementy odsprzedające są tuz przy ich nóżkach.



Płytka do tego momentu była 95% gotowa ale po zmianie rezystorów wszystko się rozsunie. Zobaczymy jak sprawnie to pójdzie może przed weekendem uda się dokończyć.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[pataus]

Czy WO będą pod tht ( podstawka) i smd?



Wysłane z mojego EVA-L09 przy użyciu Tapatalka





Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[J.Jerry]

Podstawową zaletą aktywnej regulacji jest to że impedancja wejściowa widziana przez źródło jest stała i odpowiednio duża by nie obciążać źródła i jednocześnie impedancja wyjściowa jest bardzo niska i nie zmienna w funkcji obracania potencjometrem. Nie będę się wypowiadał na temat brzmienia bo o gustach się nie dyskutuje a poza tym nie znam odpowiednich przymiotników.



Jeśli połączysz równolegle wiele dzielników napięcia wyjdzie drabinka o stałej impedancji wejściowej i wyjściowej stałej lub zmiennej. Dzięki stałej impedancji wejściowej można dopasować poziom sygnału wyjściowego rezystorem szeregowym. Impedancja wyjściowa będzie wynosić co najmniej kilkaset omów. Sama drabinka będzie miała niską impedancje wejściową rzędu 100-200 om, ale że sygnał wejściowy jest ok 2V rms, kiedy potrzeba 0,2 V (czułość wzmacniacza) plus zapas na ciszej nagrane płyty, to wyjdzie powyżej 600 om. Taka drabinka może służyć jako punkt odniesienia przy porównywaniu potencjometrów z powodu krótkiej ścieżki sygnału.



Co do drabinki nie bardzo widzę sens. Oczywiście układ zadziała ale przyznaje że nie wiem jak się zachowa w trakcie przełączania.

Kolejna sprawa że układ jest rozbudowany po to by zmniejszyć szumy termiczne które powstają w każdym rezystorze bez względu na to czy jest on ze złota, węgla czy z plasteliny. Nie wiem czy uda się znaleźć drabinkę o niskiej oporności rzędu 1K Stosowanie potencjometru o dużej wartości w tym układzie jest bez sensu bo układ został zaprojektowany specjalnie tak by możliwe było zastosowanie potencjometru o niskiej wartości a co za tym idzie o niskich szumach.



Chodziło mi tu bardziej o sprawdzenie czy jest różnica miedzy potencjometrem, a drabinką i gdyby różnica okazałą się znaczna kombinowanie z odpowiednią drabinką.

Co do szumów, to zależy od poziomu sygnału i czy w tym układzie szumy wzrastają przy zwiększaniu poziomu. Szum może się zwiększać, ale jednocześnie rośnie poziom sygnału i S/N nadal jest wysoki.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[KrisNext]

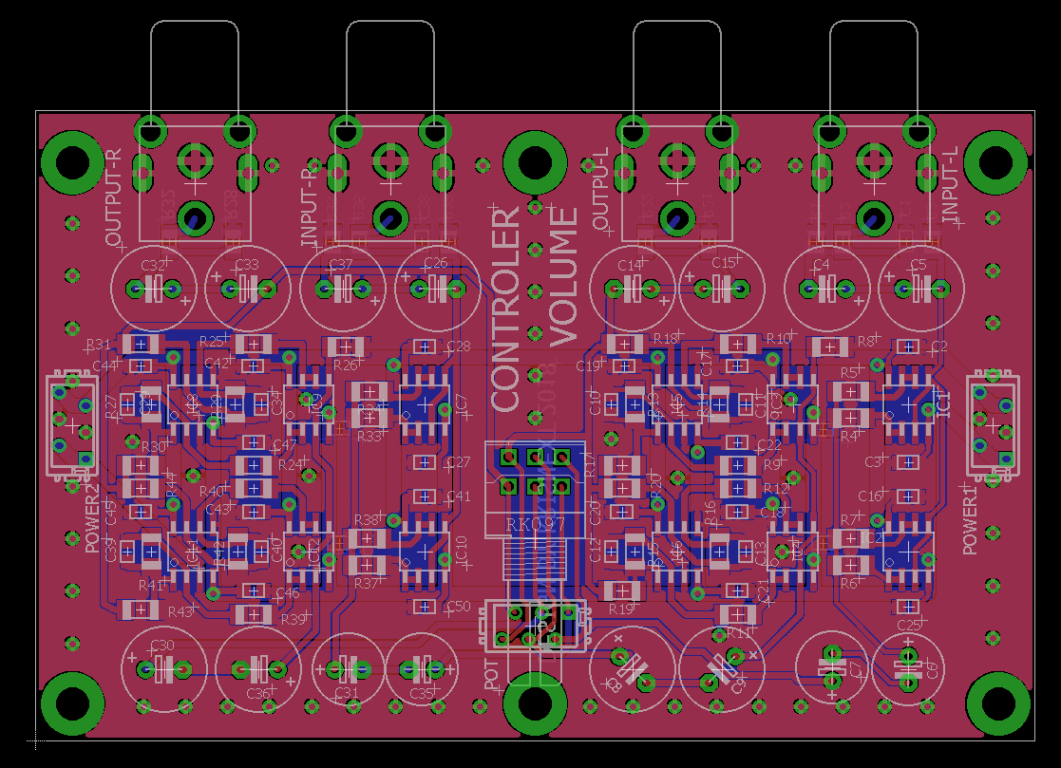

Płytka wygląda na gotową

Dwa kanału na jednej płytce. Każdy wzmacniacz ma własne kondensatory odsprzęgające. Dwa równoległe złącza zasilające tak by można było podejść z zasilaniem z dowolnego boku lub przenieść zasilanie na kolejną płytkę. Miejsce na potencjometr na płytce (wymagana przedłużka do gałki) Dla tych którzy chcą wyprowadzić potencjometr na przewodach dodatkowa złączka. Rezystory w rozmiarze 1206, kondensatory SMD w rozmiarze 0805. Wszystkie elektrolity KONIECZNIE bipolarne.

kondensatory w sprzężeniu WO KONIECZNIE C0G. Wzmacniacze operacyjne SMD.

Wymiary płytki 95x60mm na płytce miejsce pod złącza RCA

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Oczywiście jeśli ktoś potrzebuje bardziej highend'owe to pozostają przewody.

Jeśli ktoś jest chętny na płytki do proszę o info. Niedługo będę zamawiał inne płytki i mogę dorzucić również te.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[pataus]

Jaki zasilacz ze znanych juz projektow mozna wykorzystac czy bedzie potrzebny calkiem nowy ?



Wysłane z mojego EVA-L09 przy użyciu Tapatalka





Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[KrisNext]

Każdy zasilacz symetryczny +/- 15 będzie dobry oczywiście zasilacz powinien mieć możliwie niskie szumy.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[avilla]

Jeśli ktoś jest chętny na płytki do proszę o info. Niedługo będę zamawiał inne płytki i mogę dorzucić również te.



Wezme 4 szt. Jaki przewidujesz koszt jednej płytki?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[KrisNext]

Wstępna kalkulacja płytek to ok 15pln szt. (przy 20szt.)

Może wyjdzie taniej zależnie jak się będą układać koszty transportu, bo chce to połączyć z zamówieniem na 4 inne wzory płytek

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[avilla]

Wstępna kalkulacja płytek to ok 15pln szt. (przy 20szt.)

Może wyjdzie taniej zależnie jak się będą układać koszty transportu, bo chce to połączyć z zamówieniem na 4 inne wzory płytek



no to pięknie :-)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[KrisNext]

Ok to otwieram oficjalną listę z obecnych informacji mamy:



1. Nakamichi 6 szt.



Jeśli ktoś jeszcze chętny to proszę się dopisywać

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[avilla]

1. Nakamichi 6 szt.

2. Avilla 4 szt.



Jeśli ktoś jeszcze chętny to proszę się dopisywać

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[adik]

1. Nakamichi 6 szt.

2. Avilla 4 szt.

3. Adik 4 szt.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[LeszekC]

1. Nakamichi 6 szt.

2. Avilla 4 szt.

3. Adik 4 szt.

4. LeszekC 2 szt.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[pataus]

1. Nakamichi 6 szt.

2. Avilla 4 szt.

3. Adik 4 szt.

4. LeszekC 2 szt.

5. pataus 1szt



Wysłane z mojego EVA-L09 przy użyciu Tapatalka





Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[n-krzychu]

1. Nakamichi 6 szt.

2. Avilla 4 szt.

3. Adik 4 szt.

4. LeszekC 2 szt.

5. pataus 1szt

6. n-krzychu 4szt

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[pataus]

BOM wyślesz? W mouserze opa1602 są po 9,75 PLN

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[bikerbo]

1. Nakamichi 6 szt.

2. Avilla 4 szt.

3. Adik 4 szt.

4. LeszekC 2 szt.

5. pataus 1szt

6. n-krzychu 4szt

7. bikerbo 2szt



Jak by ktoś chciał niskoszumny zasilacz symetryczny +/- 15V to mam trochę płytek do takowego. Mam nadzieję, że mod się nie obrazi za ten post ;)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[artw]

na ile układ jest czuły na jakość potencjometru i jego umieszczenie na kablach?



1. Nakamichi 6 szt.

2. Avilla 4 szt.

3. Adik 4 szt.

4. LeszekC 2 szt.

5. pataus 1szt

6. n-krzychu 4szt

7. bikerbo 2szt

8. artw 2 szt

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Mateusz Wielgos]

1. Nakamichi 6 szt.

2. Avilla 4 szt.

3. Adik 4 szt.

4. LeszekC 2 szt.

5. pataus 1szt

6. n-krzychu 4szt

7. bikerbo 2szt

8. artw 2 szt

9. Mateusz Wielgos 1 szt.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Kris_54701]

dawno mnie tu nie było ale widzę że się porobiło.

Jaki szacowany koszt takiej płytki wraz z elementami bez zasilacza/z zasilaniem?



OPA1612 najniższe szumy i zniekształcenia z całej trójk

OPA1612 to bóg prawdziwy. Słucham obecnie w DACu w roli invertera w połóaczeniu z 2132. Fenomen jednym słowem. Jedynym minusem jest cena. Za jednego takiego masz z 10 sztuk NE
