Warsztat elektronika

[MateuszZ]

31 minut temu, tdrozd napisał:

U mnie stoi oss t12-x czyli ksger i tym podobne ,przesiadka ze stacji analogowej Ersy 45 W =inny swiat.

Teraz szukam hot air,sam nie wiem na co sie zdecydowac.

Polecam Quick 861DW lub jego podróbkę BST-863. Ten drugi szczególnie jeżeli uda Ci się go kupić w promocji za 400-600zł w którymś z chińskich sklepików. Podróbek wyglądających jak ori Quick należy unikać, działają co najmniej źle.



Edit: wygląda ma to, że ten hot Aixun'a jest zrobiony na takiej samej grzałce i turbinie jak BST. Tylko przy jej cenie to już bym wolał Quick'a.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 9 Stycznia przez MateuszZ

[protagoras]

13 godzin temu, Bumpalump napisał:

@protagoras też się "slinilem" na tą stacje, ale ze względu na budowę wewnętrzna postawiłem na Sugona 8650.

Sugon bardzo dobra stacja 🙂, jeden serwisant, którego śledzę używa go zamiast hota JBC i quicka.
Też nad nią myślałem, jednak trochę kwestia miejsca, obejrzanych recenzji i ceny zaważyła na aixuna. Nad T420 też myślę, to od razu tej samej firmy sprzęt lutowniczy bym miał. 😄

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[ahaja]

Bumpalump - dzięki.

W moim Ksger grot T12-KU nagrzewa się do 350* około 6-7 sekund, czyli dla mnie OK.

W kolbie gdzie wyciągam/wsadzam grot odległość od końca kolby do końca tipa 44mm. Nieco więcej jest w kolbie z zakręcanym kołnierzem: +-10...12mm więcej.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[protagoras]

Czy posiada ktoś miernik temperatury Aixun DT01?


Wysłane z iPhone za pomocą Tapatalk

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Grzegorz7]

Stację kalibrujesz?

A teraz o nowościach w naszym wątku.

Taki oto mały (kieszonkowy) multimetr:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Na foto miejsce z najgorszą dokładnością (nieco ponad 0,1% odczytu). Zadajnik po lewej kalibrowany a więc macie pomiar wartości bezwzględnej. Całkiem nieźle. Zwróćcie uwagę na wygląd i pomysł na wyświetlacz. Po obu bokach linijka o liczbie 50 pkt.

Automat. Kilka gadżetów ale o tym poczytacie w Necie. Za 130zł chyba warto. Oczywiście akumulator litowy. Pamiętam jak jeszcze przed rokiem pomstowałem w jakimś wątku, że mamy 2000 lat po Chrystusie a te wszystkie multimetry jakieś niedorobione; tandetne wyświetlacze LCD z chwilowym podświetleniem (jeśli już) i na lipne baterie 9V. A tu proszę; świeci kolorowy TFT od kilku godzin a akumulator pełen.

Co byśmy zrobili bez tych Chińczyków?

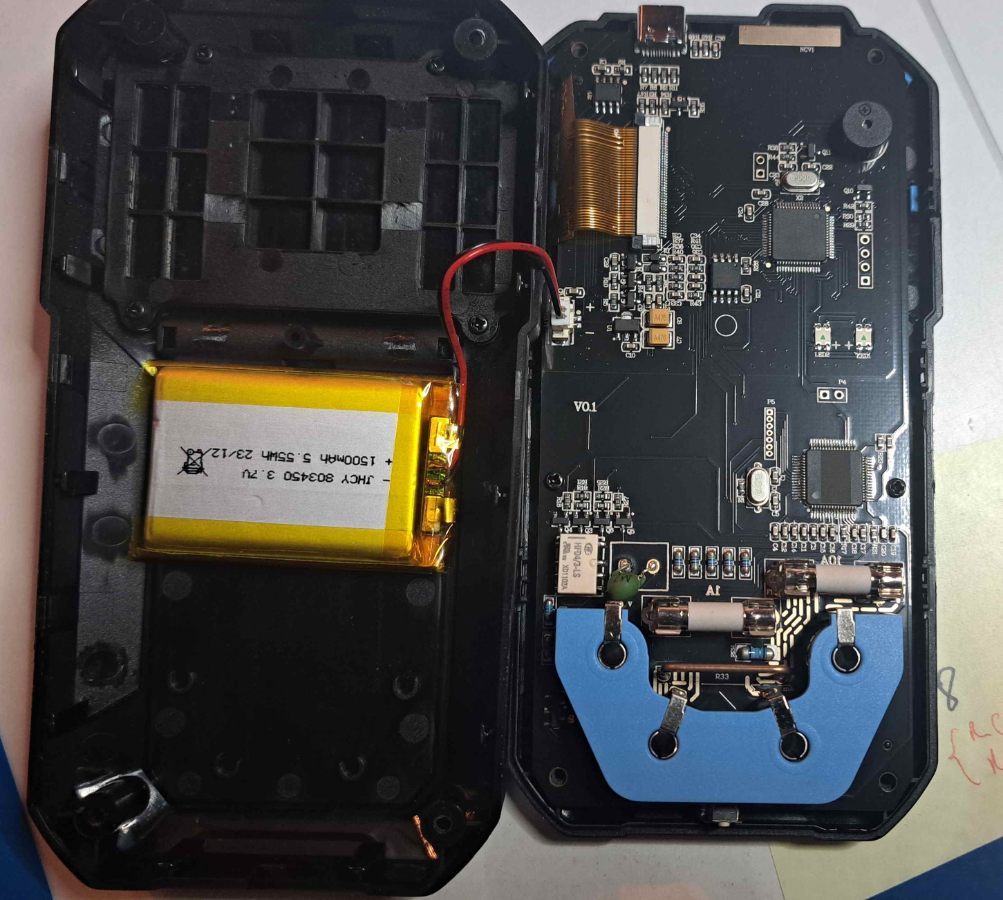

A tak wygląda w środku. Podłączyłem do 400V DC (więcej nie miałem); nie wybuchł...



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[VM]

Pewnie jest wiele powodów, utarte dobre praktyki i sprawdzona budowa mierników znana każdemu.

Wręcz intuicyjna obsługa, pokrętło, opcje na kilku przyciskach (przycisk = funkcja/dwie). Osobiście znacznie łatwiej mie obsługiwać tradycyjny miernik, niż np. skopometr, gdzie mam pełno przycisków i opcji do przeklinania. Bez patrzenia na miernik ustawię omomierz i przejdę w tryb ciągłości obwodu, a potem zmienię na woltomierz, włączając hold/min-max, by odczytać wartość po pomiarze.

400h pracy na baterii 9V, a w razie rozładowania 30s i nowa bateria na następne 400h.

Choć tu się zgodzę baterie 9V trochę trącą muzeum, ale używa się ich globalnie na olbrzymią skalę, mierniki, czujki alarmowe, efekty gitarowe i pewnie wiele więcej, łatwo nie znikną.

LCD widać (jak uczciwy) prawie zawsze, nie ważne czy na zewnątrz, czy w nocy przy byle żarówce, czołówce.

Podświetlanie jak trzeba to w sumie jest ale jeśli coś mierzę i jest na tyle ciemno by nie widział na wyświetlaczu, to znaczy że już mam problem z oświetleniem stanowiska pomiarowego, więc i BHP.



Całej tej litanii, o certyfikacjach, atestach, odporności na upadki, zakłócenia, ostrzeganie o źle podpiętych końcówkach pomiarowych, czy reszcie nie ma co wspominać, bo jak by takie mierniki robił brymen, fluke, czy inni, to by miały to ogarnięte.

Kilka razy podpiąłem swój miernik do 230V kiedy był ustawiony na omomierz, cóż nic mu się nie stało, głupi błąd ale po kilku h pracy człowiek może się pomylić.



Ten miernik wyłącza się w czasie ładowania? Czy masa ładowarki jest na masie miernika? Bo tu widzę ciekawą okazję na błąd.

Żadnej separacji tam nie widzę, a przetwornica DC-DC z izolacją na 1,5kV była by dobrą opcją, choć pewnie cena +25%.



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Grzegorz7]

Gadasz jak stetryczały dziadek. Razem moglibyśmy zasiadać w loży szyderców.

Ale halo! To już 21 wiek.

Świecący ekran:
To już kolejny mój multimetr o ekranie TFT czy OLED. Tamte profesjonalne. Kto mówi, że to zbytek, zwyczajnie myli się. Nie chodzi o oświetlenie stanowiska. Ono nawet pogarsza widoczność LCD (refleksy i kąty). Świecący wyświetlacz widać doskonale zewsząd i właśnie to zwiększa bezpieczeństwo pracy!

 Akumulator:
Bateryjka 9V wystarcza do zabawek o utartej funkcjonalności. Nowe multimetry to już solidne procesory na pokładzie i zwyczajnie taka bateryjka nie uciągnie. Ale mam takie mierniki w które wkłada się po kilkanaście bateryjek R6 a nawet R14 (megaomomierz). Życzcie mi spokoju w eksploatacji tychże... 😉

Z ciekawości podpiąłem zasilacz (USB C). Jak można się spodziewać odmówił pomiarów.

Co do łatwości obsługi to rzeczywiście niektóre urządzenia to pomyłka. Przedstawiony obok zadajnik i konwerter sygnałów to np. w obsłudze mistrzostwo nieudolności. Z drugiej strony ma ogromną funkcjonalność generując i/lub konwertując prądy, napięcia, rezystancje na prądy i napięcia, również w standardach przemysłowych (np. 4-20mA)... Mały i solidny.

Mam jakiś mały oscyloskop przenośny i rzeczywiście odbiega on obsługą on "normy". Z drugiej strony solidny 12 bitowy niedawno zakupiony również przejrzystością nie grzeszy. Ale takie są koleje rozwoju sprzętu pomiarowego. Jak przyjdzie się przyzwyczaić to nawet i skłonni jesteśmy przyklasnąć temu.



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[VM]

No może trochę zdziadziałem ^^

Absolutnie nigdzie nie stwierdziłem że wyświetlacze inne niż LCD są nie profesjonalne, stwierdziłem że są preferowane w pewnych zastosowaniach.

Używam analizatora sieci LAN który ma wyświetlacz TFT, kąty i reszta spoko, jak jest ciemno to trochę przeszkadza ten wyświetlacz, bo oczy muszą się potem przyzwyczajać do półmroku. Mam kilka mierników, czy sprzętu radiowego z TFT.

Swojego icoma bardzo szanuję za wyświetlacz.

Nowe daje rady, ale wydaje mi się że z uwagi na to że "utarte przyzwyczajenia", procedury techniczne, będą trzymać czołowych producentów z klasycznymi rozwiązaniami jeszcze sporo czasu. Czy to źle, nie bardzo jak ktoś chce to zawsze ma alternatywę z Chin.

Inna sprawa że ręczne multimetry jako tako nie bardzo muszą gonić z ilością funkcji. Muszą być niezawodne, dokładne w tym co mierzą i bezobsługowe, aby być zawsze gotowe do pracy.

Jeśli dana firma bazuje na pracy stacjonarnej i potrzebuje super sprzętu uzbrojonego w najnowsze funkcje i dużą moc obliczeniową, to mamy szeroki wachlarz wypasionego sprzętu stacjonarnego. Full opcja z rejestracją danych na PC i sterowaniem niego, automatyzacji pomiarów, etc.

Ręczne mierniki miały trochę inny cel istnienia, są co prawda pewnym standardem i jakaś alternatywą dla szarego człowieka.

Myślę że bez problemu znajdzie się miejsce na wszystkie krzyżówki, aby każdy miał swoje wymarzone urządzenia.

Jednak przemysł tu rozdaje karty i do nich się wszyscy dostosowują, a że tu sieć 100Mb/s, RS-232/485, pętle prądowe i inne "stare jak świat" standardy, to jest fundament, to się średnio spodziewam super zmian.

Na plus jest to że już coraz częściej jak kupuję nowy sprzętu to mam kabel USB-RS232, albo konwerter wbudowany w urządzenie, a nie ciągle te konwertery łączyć 🙂

Serwery mają nadal praktycznie zawsze D-SUB, sprzęt sieciowy z portu szeregowego leci twardo, XXI wiek, a w tle nadal stare dobre dinozaury. No może java już tak nie męczy jak kiedyś bo mamy HTML5.



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 15 Stycznia przez VM

[protagoras]

16 godzin temu, Grzegorz7 napisał:

Stację kalibrujesz?

Tak, zamówiłem go. 🙂 Jak już mam przyzwoitego hota i niedługo dokupię stację, to chciałbym by temperatury nastawione były równe rzeczywistym. 🙂

16 godzin temu, Grzegorz7 napisał:

Taki oto mały (kieszonkowy) multimetr:

Kolega niedawno zakupił oscyloskop/multimetr ręczny Owona. Porównał go z Keithleyem 2015 i wstydu nie ma. 🙂 Za 1200 zł przyzwoity sprzęt z poprawnymi wskazaniami. 🙂 Fajna alternatywa dla droższych sprzętów.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Grzegorz7]

Cześć.

Z tymi funkcjonalnościami przyrządów, zwłaszcza podręcznych to prawda. Ja próbuję sobie dobrać narzędzia podstawowe o jak najmniejszym udziale elektroniki. Nazywam to niezbędnikiem na przetrwanie albo apokalipsę. Jak już wszystko przestanie działać to takie podstawowe przyrządy muszą działać poprawnie.

Co zaś do Twojego komentarza dotyczącego serwerów to ostatnio przymierzałem się do jakiejś małej frezarki CNC i co ciekawe są modele ze złączem Centroniks... Ciekawe ilu Kolegów to jeszcze pamięta...?

3 godziny temu, protagoras napisał:

to chciałbym by temperatury nastawione były równe rzeczywistym.

Ja jak wspomniałem kupuję nową stację bo w starej nie tyle temperatury nieznacznie odbiegają co stacja szwankuje i przestaje grzać w przypadkowych momentach. Te momenty wypadają często w krytycznych chwilach kiedy oto lutowałem przedwczoraj obudowę SSOP8. To ta w której na 0,65mm wypadają dwa piny. Oczywiście spieprzyłem robotę; poprawki są praktycznie średnio możliwe, zwłaszcza jak grzałka za chwilę przegrzewa... Mam jakieś inne lutownice ze stabilizacją ale to bardziej zabawki. Co do zasady, jak termopara nie jest zespolona z grotem tylko pozostaje w kolbie a grot jest nakładany to dobrze nie będzie. Stąd wreszcie dojrzałem do zakupu czegoś porządnego.

Ja do kontroli używam termowizji. Testowałem to na takim dotykowym mierniku grotów i wyszło mi z błędem nie większym jak +-2C.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[slawsim]

21 godzin temu, Grzegorz7 napisał:

Taki oto mały (kieszonkowy) multimetr:

Miło z Twojej strony, że podzieliłeś się z nami opinią o tym multimetrze. Jeśli z taką dokładnością mierzy również rezystancję i pojemność to można by pokusić się np. o selekcję rezystorów czy kondensatorów jeśli zachodzi taka potrzeba. Zauważyłem natomiast na zdjęciach tego multimetru na Allegro, że pomiar temperatury nie przedstawia wartości po przecinku, co mnie zdziwiło, skoro napięcie pokazał na prawdę dobrze. Dlaczego pomiar temperatury jest zgrubny trudno ocenić. Czy bezpieczniki w nim stosowane są ogólnie dostępne? Pytam, bo do np. Brymena są drogie i trudno znaleźć.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Grzegorz7]

Tu są te mniejsze bezpieczniki. W tych bardziej profesjonalnych multimetrach są te duże. Co do dostępności to nie wiem.

Co do selekcji rezystorów to co prawda rozdzielczość jest na poziomie 9999 ale dla wartości np. nieco ponad 1xxx będzie to przykładowo 1200. To selekcja z dokładnością względną około 0,1%.

Brymen BM857 to dla rezystancji zakres aż 50000. W najgorszym miejscu (5100) będzie to 0,02%.

I tak jeszcze o tym FNIRSI DMT99 to: W opakowaniu nie było sondy temperaturowej i ładowarki, mimo, że jest w specyfikacji... Na zakresach prądowych zauważyłem problemy z przełączaniem zakresów. Czuć, ze oprogramowanie jest niedorobione. Jak je zaktualizuję to dam znać czy pomogło.

I o pomiarze temperatury. To pomiary obarczone największymi błędami w technice (sic). rzeczywiste dokładności pomiary to powyżej procenta, niezależnie jaka jest rozdzielczość pomiaru. Ale zgadzam się, rozdzielczość jest ważna i przydaje się (patrz dobór rezystorów).

Na tę chwilę czy dałbym za ten multimetr 100zł? Tak, dałbym mimo pewnych niedoróbek. Wyświetlacz zbyt bajerancki ale to dobry kierunek.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Daniel_68412]

W temacie czujników temp... to pierwszy raz w życiu dobierałem właśnie DS18B20 w parkę żeby były równo co do 0.1 bo inaczej całe liczenie COP pompy ciepła bierze w łeb, w dodatku nawet ich umiejscowienie względem wymiennika trzeba sprytnie dobrać, żeby znowu gaz nie mieszał.

mocno się zdziwiłem badając temat - a myślałem, że wystarczy zapłacić i cyk mamy czujniczki z dokładnością do 0.1C

dla potomnych to przepływomierz też musi być w odpowiednim miejscu bez zawirowań

za to PZEM-004T to jest czad - niesamowita czujka i widzę, że chińczycy coraz taniej ją sprzedają

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[namor]

3 godziny temu, slawsim napisał:

Pytam, bo do np. Brymena są drogie i trudno znaleźć.

nie są drogie, ale na dostawę trzeba trochę poczekać, wiadomo Chiny, zajrzyj tutaj

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )  od postu #22, ja to do swojego Brymena właśnie takie kupiłem, za te 22 zł - 2 szt. (podaję cenę bo link do Ali może być za jakiś czas nieaktualny).

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 16 Stycznia przez namor

[Grzegorz7]

Mnie zawsze zadziwia jak ludzie (tu z Elektroda.pl) jarają się tymi bezpiecznikami; nie tyle jakością co zjawiskiem wpływu bezpiecznika na wartość pomiaru prądu. To gorzej jak tu tzw. Złotousi słyszący bezpieczniki... 🙂

Tyle, że na Elektrodzie aktywiści mienią się ekspertami. Jak wam Chłopaki, bezpiecznik wpływa na pomiary prądu, zastanówcie się co Wy mierzycie!?

Całe te pomiary prądu są, raz że  niebezpieczne (w obwodach wysokoenergetycznych) to najczęściej zbędne... Podobnie jest w elektronice. Pytanie; kto używał multimetru do pomiaru prądu i po co...? Dlatego ja nie mam problemów z bezpiecznikami.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 16 Stycznia przez Grzegorz7

[namor]

ja tylko napisałem o tanim zakupie bezpieczników HRC do multimetrów, bez zbędnej "ideologii"

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 16 Stycznia przez namor

[przemak]

Godzinę temu, Grzegorz7 napisał:

Pytanie; kto używał multimetru do pomiaru prądu i po co...? Dlatego ja nie mam problemów z bezpiecznikami.

W podstawówce mój ukochany Lavo 3 wsadziłem do kontaktu przypadkiem na zakresie amperomierza, od tego czasu nie mierzę prądu multimetrem 😉

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Grzegorz7]

Wiem.

Ja również bez ideologii.

Jak jara się taki bezpiecznik 20A w multimetrze to najczęściej szlag trafia i multimetr. Jest kilka modeli, które to wytrzymają. Zapewniam, że są większe od Brymena BM8xx. Projektowana jest odpowiednia "obszerna" topologia ścieżek aby multimetr wytrzymał udar. Dalej "izolacja" pętli udaru od obwodów napięciowych.

Co do udarów w urządzeniach to ostatnio bawię się w badanie obszaru bezpiecznej pracy tranzystorów (SOA). Krótko mówiąc skonstruowałem odpowiedni miernik. No i w fazie testów dokonałem kilu udarów po przekroczeniu SOA. Oczywiście "padają" również tranzystory miernika a nie tylko badane. To takie testy ekstremalne. Można sobie tylko wyobrazić jakie energie wydzielają się w czasie udaru. Gdzieś zamieściłem zrzut z oscyloskopu. Moce chwilowe to kilka kW! A cały problem inżynierski polega między innymi na tym aby tak skonstruować urządzenie aby nawet podczas takiego ekstremalnego wypadku coś nie wybuchło, było bezpiecznie dla operatora a jednocześnie aby uszkodzenia były przewidywalne i naprawialne... Chyba, że ma to być przyrząd do badania słabszych tranzystorów od tych w nim zastosowanych.

Zapewne jakiś watek na ten temat trzeba będzie założyć. Jest trochę wiedzy, która przyda się w naprawach końcówek mocy.

5 minut temu, przemak napisał:

od tego czasu nie mierzę prądu multimetrem 😉

Tak trochę prowokacyjno-żartobliwie sobie rozmawiamy ale w Internecie można znaleźć filmiki jak wyglądają multimetry po takich zdarzeniach. I wcale nie muszą to być błędy operatora.

Nie bez kozery nastąpiła duża podaż "monitorów prądu" w postaci odpowiednich wysokonapięciowych monolitycznych układów scalonych. Tylko boczniki, przekładniki,...

Oczywiście jak jest potrzeba to jakiś prąd pobierany można sobie sporadycznie zmierzyć... 😉



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[namor]

22 godziny temu, Grzegorz7 napisał:

Całe te pomiary prądu są, raz że  niebezpieczne (w obwodach wysokoenergetycznych) to najczęściej zbędne... Podobnie jest w elektronice. Pytanie; kto używał multimetru do pomiaru prądu i po co...? Dlatego ja nie mam problemów z bezpiecznikami.

to fakt, ja pierwszy raz od paru lat użyłem swojego Brymena do pomiaru prądu, i od razu "uwaliłem" bezpiecznik, bo zapomniałem, że na zakresie "mA" to tylko 400 mA (wszystko powyżej trzeba mierzyć na "10A"), zaraz zakupiłem cęgowy UT211B, i "zapominam" o pomiarach prądu moim BM869,

Grzegorz, trafiasz na różne ciekawe przyrządy z Chin (jak ostatnio ten Fnirisi), może testowałeś jakieś cęgowe z pomiarem DCA, jest tego na Bang i Ali dużo, i o wiele tańsze niż ten UNI-T, który jest dosyć drogi, a przecież jakościowo żadna rewelacja.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 17 Stycznia przez namor

[Grzegorz7]

Ja mam UT216C.

Jestem zadowolony choć ma jeden podstawowy mankament; mierzy niby prąd rozruchu ale tylko na najniższym zakresie. Jak prąd jest większy to zaczyna bawić się przełączaniem zakresów i czasu nie staje... Takie gówniane projekty tych konstruktorów. I sama rozdzielczość tych pomiarów jest podejrzana jak się ostatnio temu przyglądnąłem...

Co do pozostałych funkcjonalności jest OK.

Mam jeszcze jakieś poza domem ale to taki typowy badziew. Nie ma o czym mówić.

Po nowy zakup cęgowego sięgnę jak będę miał podejrzenia, że mierzy przyzwoicie prąd rozruchu na AC ale i DC.



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[namor]

7 minut temu, Grzegorz7 napisał:

Ja mam UT216C.

ja miałem inne potrzeby, dlatego UT211 z min. zakresem DCA 6A vs. 60A, bo bardziej niż prądy rozruchowe, interesowały mnie "złodzieje prądu" w instalacji samochodowej.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[protagoras]

Ja mam UT216C.
Jestem zadowolony choć ma jeden podstawowy mankament; mierzy niby prąd rozruchu ale tylko na najniższym zakresie. Jak prąd jest większy to zaczyna bawić się przełączaniem zakresów i czasu nie staje... Takie gówniane projekty tych konstruktorów. I sama rozdzielczość tych pomiarów jest podejrzana jak się ostatnio temu przyglądnąłem...
Co do pozostałych funkcjonalności jest OK.
Mam jeszcze jakieś poza domem ale to taki typowy badziew. Nie ma o czym mówić.
Po nowy zakup cęgowego sięgnę jak będę miał podejrzenia, że mierzy przyzwoicie prąd rozruchu na AC ale i DC.


Próbowałeś mierzyć prąd na stałym zakresie?

Z cęgowych polecam fluke 325, używany można w granicach 500 zł dorwać. Rozdzielczość pomiaru ma 0,01A na AC i DC.
Mnie udało się w lombardzie kupić. :)


Wysłane z iPhone za pomocą Tapatalk

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Grzegorz7]

9 minut temu, protagoras napisał:

Próbowałeś mierzyć prąd na stałym zakresie?

Nie ma MANUAL. Jest tylko AUTO...

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[tomek_j]

W dniu 16.01.2024 o 18:49, Daniel_68412 napisał:



mocno się zdziwiłem badając temat - a myślałem, że wystarczy zapłacić i cyk mamy czujniczki z dokładnością do 0.1C



Może wystarczy najpierw poczytać dane katalogowe. DS18B20 nigdzie nie gwarantuje dokładności 0.1C ( nie mylić z rozdzielczością). Są bardziej dokładne czujniki na przykład

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Lech36]

W dniu 16.01.2024 o 21:04, Grzegorz7 napisał:

Pytanie; kto używał multimetru do pomiaru prądu i po co...?

Używałem V640 do pomiaru prądu w celu określenia przebiegu impedancji ZG, to było dawno, ale przebieg z kilku punktów pomiarowych był wystarczająco dokładny do moich celów. Nawet szybkie wyznaczenie maksimów i minimów impedancji zakres pomiaru prądu wybitnie ułatwia.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Daniel_68412]

3 minutes ago, tomek_j said:

Może wystarczy najpierw poczytać dane katalogowe. DS18B20 nigdzie nie gwarantuje dokładności 0.1C ( nie mylić z rozdzielczością). Są bardziej dokładne czujniki na przykład

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

czytałem co nie zmienia faktu, że chciałem mieć "jakoś" dokładność do 0.1 no i po dobraniu parki mam... niestety po przeoraniu internetu nic gotowego pod homeassistant/i2c nie znalazłem a nie jestem elektronikiem, żeby ogarniać od podstaw

a za tego TMP117 bardzo dziękuję - możliwe, że to się kiedyś bardzo przyda

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Lech36]

@Grzegorz7

P.S. Oczywiście multimetr musi obejmować zakres częstotliwości w którym chcemy dokonać pomiaru.

W dniu 16.01.2024 o 22:25, przemak napisał:

W podstawówce mój ukochany Lavo 3 wsadziłem do kontaktu przypadkiem na zakresie amperomierza, od tego czasu nie mierzę prądu multimetrem 😉

Mój stary "lawometr" produkcji rosyjskiej też mi kiedyś sąsiad "wysadził" robiąc pomiar napięcia sieci na zakresie amperomierza. Ten przyrząd w tamtym czasie był bardzo cenny dla mnie, ale okazało się że w Trójmieście wtedy był serwis przyrządów pomiarowych w którym pracował brat mojego kolegi z aeroklubu i udało się spalony miernik przywrócić do życia pomimo tego że był to w Polsce towar niezbyt typowy choć dosyć popularny ze względu na prywatny import zza wschodniej granicy.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 18 Stycznia przez Lech36

[Grzegorz7]

5 godzin temu, Lech36 napisał:

Używałem V640 do pomiaru prądu w celu określenia przebiegu impedancji ZG

I stwierdziłeś wpływ bezpiecznika na pomiar?

😉



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Piotr_1]

Całkowicie nowe porządki w moim kąciku elektronika. Motyw z narzędziem tnącym jest częścią rozrywkową (normalnie to narzędzie trzymam w garażu)



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Lech36]

20 godzin temu, Grzegorz7 napisał:

I stwierdziłeś wpływ bezpiecznika na pomiar?

😉



A tam jest jakiś bezpiecznik 😉?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
