Wzmacniacz 'Ugoda'

[gavron04]

Odnośnie ELMAG to ja się zajechałem, to jest nazwa firmy, a konto na allegro to tak jak napisałem " merlin_64 "



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[frobek]

W dniu 2.03.2019 o 16:25, pifkoo napisał:

Sprawdźcie też swoje w szufladach!!!! Dajcie znać co macie i gdzie kupione!!

Ja mam kupione w TME, nie są przyciągane przez magnes, cokolwiek to może znaczyć :)

Nie rozumiem tylko, skąd podejrzenie że wszystko jest fałszowane.

[misterrm]

Witajcie Panowie. Czy dostanę gdzieś jeszcze płytki do Ugody? Ewentualnie czy ktoś ma na sprzedaż złożony zestaw lub same PCB? Chciałbym zakupić dwie sztuki.

[Daniel_68412]

2 hours ago, misterrm said:

Czy dostanę gdzieś jeszcze płytki do Ugody?

Zapytaj autora na priv, rok temu kupiłem. Gdyby już nie było to jeden komplet pcb mogę odsprzedać bo mam więcej.

[Leszek B]

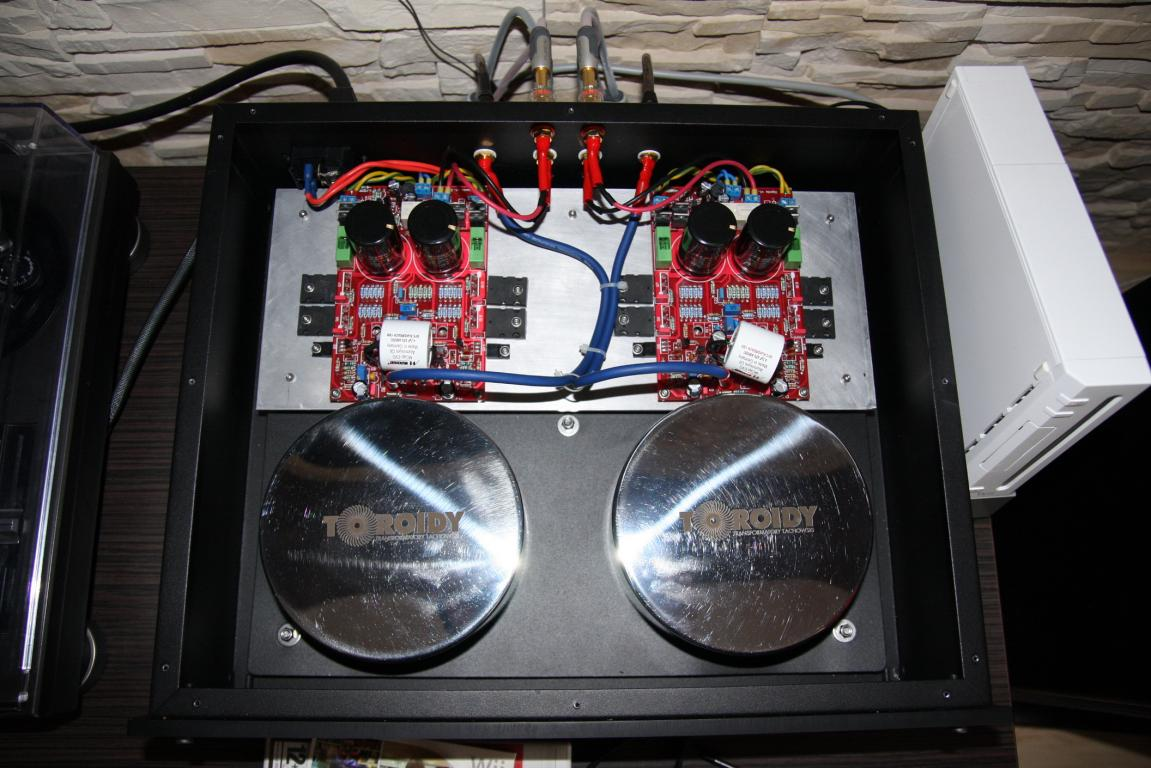

Niedawno wyciągnąłem z szafy Gainclona. W porównaniu do Ugody, granie ciemniejsze ale nie mniej szczegółowe. GC miał więcej barwy a Ugoda była bardziej dynamiczna. Postanowiłem pobawić się kondensatorem wejściowym w Ugodzie. Do tej pory był podstawowy biały Mundorf. Wymieniłem go na BG-N, bo mam jeszcze ze starych zapasów. Muzykalność Ugody się poprawiła, ale ucierpiała szczegółowość. Dopiero Mundorf Supreme na wejściu zakończył moje poszukiwania. Jest szczegół, jest barwa. Nie ten wzmacniacz. Polecam pobawić się w podmiany kondensatora na wejściu, bo sporo z Ugody można jeszcze wycisnąć.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Krzych 2]

Godzinę temu, Leszek B napisał:

Niedawno wyciągnąłem z szafy Gainclona. W porównaniu do Ugody, granie ciemniejsze ale nie mniej szczegółowe. GC miał więcej barwy a Ugoda była bardziej dynamiczna. Postanowiłem pobawić się kondensatorem wejściowym w Ugodzie. Do tej pory był podstawowy biały Mundorf. Wymieniłem go na BG-N, bo mam jeszcze ze starych zapasów. Muzykalność Ugody się poprawiła, ale ucierpiała szczegółowość. Dopiero Mundorf Supreme na wejściu zakończył moje poszukiwania. Jest szczegół, jest barwa. Nie ten wzmacniacz. Polecam pobawić się w podmiany kondensatora na wejściu, bo sporo z Ugody można jeszcze wycisnąć.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Co masz w sprzężeniu?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Leszek B]

10 godzin temu, Krzych 2 napisał:

Co masz w sprzężeniu?

Możesz sprecyzować pytanie?

[adalbert]

14 godzin temu, Krzych 2 napisał:

Co masz w sprzężeniu?

Widać zielonego Nichicona.

[hemi]

Ja od lat używam ugody bez kondensatora na wejściu i bez kondensatora w sprzężeniu.

[Leszek B]

Jeśli chodzi o kondensator w sprzężeniu, to długo grałem bez niego. Po czasie jednak wstawiłem go. Tak samo po długim czasie podłączyłem Zobla.

[misterrm]

Panowie mam jedno szybkie pytanie, nie umiem znaleźć na nie odpowiedzi.

W wykazie części widnieja rezystory o wartości 1 oraz 1k, czy chodzi o te same rezystory 1k ohm?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Jeśli tak, to czy polecacie dalej Dale RN60D? Czy może pojawiło się coś nowego co będzie lepsze?

Dodatkowo w wykazie jest napisane, że potrzeba rezystorów o parametrze 6.8k oraz 1.7k a dla przykładu Dale ma 6.81k oraz 1.74k. Czy można je zastosować?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 2 Czerwca 2020 przez misterrm

[Krzych 2]

Jeśli to są rezystory emiterowe to tak ma byc 1 om. Nie ma większego znaczenia ta wartośc jako druga po przecinku. To nie apteka inaczej i tak uruchamianie wzmaka musi być mierzone prądy i napięcia i właściwie wyregulowane.

[jar1]

2 godziny temu, misterrm napisał:

Dodatkowo w wykazie jest napisane, że potrzeba rezystorów o parametrze 6.8k oraz 1.7k a dla przykładu Dale ma 6.81k oraz 1.74k. Czy można je zastosować?

Można, nawet lepiej, bo dokładniejsze.

Sama jedynka oznacza, że wartość dotyczy pojedynczych omów.



[Daniel_68412]

@jar1 znalazłem dobrze wyglądający zamiennik do 1837 [1]  -> 1859 sanken [2] i komplementarny 2sc4883

niższe napięcie kolektor-emiter (150 vs 220) i ciutkie niższa częstostliwość (60mhz zamiast 70), reszty parametrów nie znam. Jest sens probować?



[1]

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[2]

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jar1]

6 godzin temu, Daniel_68412 napisał:

@jar1 znalazłem dobrze wyglądający zamiennik do 1837 [1]  -> 1859 sanken [2] i komplementarny 2sc4883

niższe napięcie kolektor-emiter (150 vs 220) i ciutkie niższa częstostliwość (60mhz zamiast 70), reszty parametrów nie znam. Jest sens probować?



[1]

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[2]

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Chyba można, z tym, ze może pary komplementarne 2SA1859/2SC4883

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Daniel_68412]

27 minutes ago, jar1 said:

z tym, ze może pary komplementarne 2SA1859/2SC4883

wiadoma sprawa, dziękuję za odpowiedź

[awietek]

Czy ktoś z kolegów nie miałby płytek, polutowanych badz nie na odsprzedanie?

[Laberon]

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Przepraszam ! z  klonowaniem fotografii jednak nie wyszło.  Zrobiłem to po to, aby pokazać PCB do Ugody, Które znalazłem w swoich czeluściach. Nie wiem która to jest wersja /nowa czy stara/ Jakakolwiek ona jest, to spróbuję ją zmontować i odsłuchać. Czy mógłby mi ktoś wrzucić schemat wg. tej/ PCB/wersji. Będe bardzo wdzięczny.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jar1]

Jak czerwona, to nowa. Podaj na PW gdzie mam wysłać dokumentację.

[darek549]

Cześć,

Czy ma ktoś może zalegające mu płytki PCB do Ugody? Chętnie odkupię.



[Laberon]

Czy ktoś z Was  próbował tej końcówki z klonem Lamma lub w zestawieniu z jakimś pre lampowym?

[darek549]

W dniu 11.08.2020 o 17:05, darek549 napisał:

Cześć,

Czy ma ktoś może zalegające mu płytki PCB do Ugody? Chętnie odkupię.



Już nieaktualne - płytki mam już u siebie.
Dziękuję za odzew.


[1Ender]

Cześć, ma ktoś częściowo polutowane płytki pcb i chce się pozbyć? Może być ugoda kompletna z obudową lub bez. Wiadomości proszę w PW wraz wyceną.

Pozdrawiam

[Laberon]

Witajcie ! Potrzebuję zdjęcie lub coś / uleciała mi nazwa / czerwonej płytki  Ugody . Chodzi o tą stronę PCB z rozpiską poszczególnych elementów na tej płytce. Pozdrawiam.

[czekin1]

Czy o to chodziło??

Pozdrawiam

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Laberon]

Dzięki czekin1 ,właśnie o to chodziło !. Będzie to dużym ułatwieniem dla mnie przy ewentualnym demontażu czy podmianką jakiegoś elementu.

[1Ender]

Cześć, ponawiam pytanie. Ktoś ma polutowaną ugodę na czerwonej płytce i chce się pozbyć? Może być z obudową lub bez. Wiadomość proszę w PW . ?

Pozdrawiam

Edytowane 4 Października 2020 przez 1Ender

[1Ender]

@adik  masz wiadomość.

[foto]

W dniu 13.08.2020 o 14:20, Laberon napisał:

Czy ktoś z Was  próbował tej końcówki z klonem Lamma lub w zestawieniu z jakimś pre lampowym?

Tak. Mam klona Lamma i monobloki Ugoda.

[Laberon]

18 minut temu, foto napisał:

Tak. Mam klona Lamma i monobloki Ugoda.

Możesz napisać co nieco  jak to brzmi razem ?. Szukam dobrego "partnera" do tego klona.
