Czuję się całkowicie zagubiony - szybkie pytanie, szybka odpowiedź

[devshin]

Czy jest możliwe "z ręki" lutowanie kondensatorów, rezystorów (1mm x 2mm) jak widać na zdjęciu ?

Chciałbym zlecić wymianę widocznych na zdjęciu RC4558 ale w ich bezpośrednim sąsiedztwie są inne elementy i obawiam się, że mogły by się odlutować podczas wymiany.



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Jak najbardziej możliwe używając rozlutownicy SMD, wyciągasz same scalaki, nie ruszając nic dookoła. Coś takiego na przykład:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Mikha'el]

Jak najbardziej możliwe używając rozlutownicy SMD, wyciągasz same scalaki, nie ruszając nic dookoła. Coś takiego na przykład:

O to się ucieszyłem, dzięki.

[Mikha'el]

Jeszcze jedno małe pytanko.

Co wynika z różnic pomiędzy tymi opampami ?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[januss73]

Wlutowanie nowych opampow to nic trudnego. Wylutowanie tych RC tez jesli posiada sie hotaira.

[yogilla]

Zasilacz impulsowy ma takie parametry, zasilanie z sieci 230V .

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

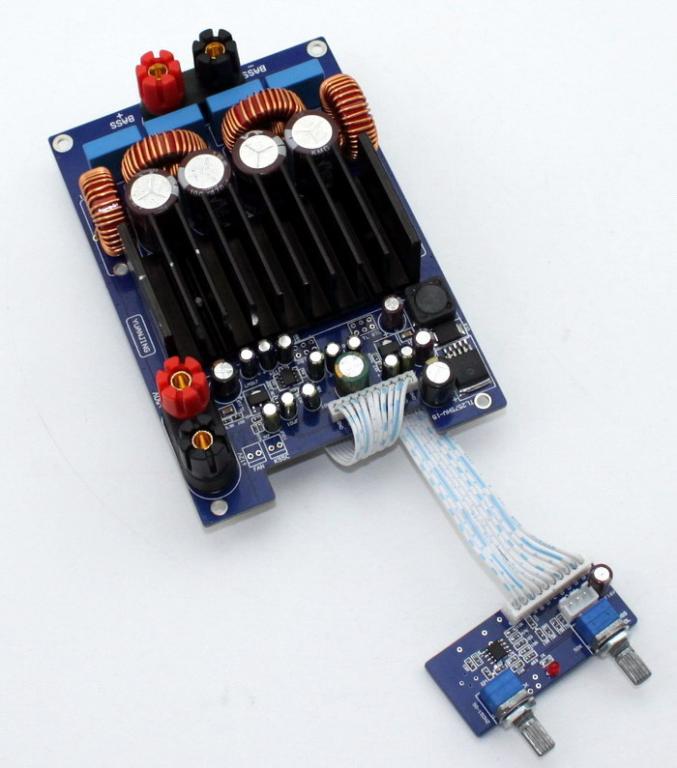

Chcę go podłączyć do takiego wzmacniacza:

Parametery

class D

quiescent current：65mA

working efficiency ：88%

output：600W/4ohm 10% THD

frequancy response：20Hz-20KHz

Dynamic range： >100 dB

S/D：100dB(A-Weighted)

working votlage：DC48V



Da radę ?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[czekin1]

Wzmacniacz potrzebuje 600W(przy max), a w zasilaczu dysponujesz: 48Vx16A= 768W, czyli będziesz pobierał 600/768=~80% deklarowanej wydajności zasilacza w tym obwodzie (zakładając, że będziesz miał wzmacniacz cały czas otwarty na maxa).

Generalnie powinno spoko śmigać.

[Buzzer]

Do rozlutu scalakow wystarcza dwie kolby. Najlepiej zaopatrzyc sie w dobry flux. W farnellu maja jakis hamerykanski przezroczysty - z jego pomoca polutujesz wszystko.

[devshin]

Zasilacz impulsowy ma takie parametry, zasilanie z sieci 230V .

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Chcę go podłączyć do takiego wzmacniacza:

Parametery

class D

quiescent current：65mA

working efficiency ：88%

output：600W/4ohm 10% THD

frequancy response：20Hz-20KHz

Dynamic range： >100 dB

S/D：100dB(A-Weighted)

working votlage：DC48V



Da radę ?



Zasilany tylko z sieci 230V nie da rady.



Na tabliczce jasno napisane że w trybie AC input ma 6,3A czyli ok 300W.



Także działać będzie ale jak wzmacniacz mocniej odkręcisz to pewnie odetnie zasilanie.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[miant]

Jeśli podłączysz kolumny 8 ohm to zasilacz powinien być prawie na styk. Zakładając, że working efficiency oznacza sprawność.

[yogilla]

Jakie ewentualnie napięcie podać na zasilacz żeby osiągnąć maksymalną wydajność?

[miant]

Jak wynika z tabliczki "znamionowej" wystarczy podłączyć napięcie stałe 52-56V/19,5A aby uzyskać -48V/16A i +12V/6,5A

[gelson]

Czy istnieje możliwość regulacji jasności wyświetlacza DOT MATRIX ? odtwarzacz Marantz CD7300, z bliska jeszcze jako tako jest widoczny, z dalszej odłegłości "nyndza" :-(

Serwisówka nic na ten temat nie mówi, nie wiem zatem czy to ich taka przypadłość czy też można temu zaradzić.

Edytowane 23 Kwietnia 2018 przez gelson

[miant]

Wydaje mi się, że to jest raczej wyświetlacz VFD:



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 24 Kwietnia 2018 przez miant

[Robertinus]

Podpowiedzcie gdzie kupić i jak się nazywają elementy pośredniczące do wlutowania przewodów w pcb. Chodzi o takie podłużne plastikowe przypominające złącza (ale nimi nie są, bo nie są rozłączne) elementy, w które zatrzaskuje się piny z zaciśniętymi wcześniej przewodami i te piny lutuje się do pcb. Zawsze to lepiej wygląda niż same przewody wlutowane bezpośrednio w płytkę.

[avilla]

Podpowiedzcie gdzie kupić i jak się nazywają elementy pośredniczące do wlutowania przewodów w pcb. Chodzi o takie podłużne plastikowe przypominające złącza (ale nimi nie są, bo nie są rozłączne) elementy, w które zatrzaskuje się piny z zaciśniętymi wcześniej przewodami i te piny lutuje się do pcb. Zawsze to lepiej wygląda niż same przewody wlutowane bezpośrednio w płytkę.



Robertinus - zastanow sie dwa razy czy napewno Ci to potrzebne. Wyglada moze i lepiej, ale po co dokladac kolejne zlacza z potencjalnymi kłopotami - zawsze to dodatkowe opory (i nie tylko) w scieżkach no i ryzyko że coś sie nie do końca dobrze polutuje/zaciśnie. No i te piny to też cieżko kupić z czystej miedzi - zwykle są mosiężne.



Ja bym dla samego efektu wizualnego tego nie stosował. No chybe ze ze wzgledów innych - np bedziesz czesto rozłączał itp. Firmy profesjonalne to stosuja aby łatwiej coś produkować i składać na taśmie produkcyjnej i później serwisować, ale w DIY czesto nie ma takiej potrzeby.



Nie pomogłem Ci z nazwą, ale może jednak Ci pomogłem ...

[Robertinus]

Robertinus - zastanow sie dwa razy czy napewno Ci to potrzebne. Wyglada moze i lepiej, ale po co dokladac kolejne zlacza z potencjalnymi kłopotami - zawsze to dodatkowe opory (i nie tylko) w scieżkach no i ryzyko że coś sie nie do końca dobrze polutuje/zaciśnie. No i te piny to też cieżko kupić z czystej miedzi - zwykle są mosiężne.



Ja bym dla samego efektu wizualnego tego nie stosował. No chybe ze ze wzgledów innych - np bedziesz czesto rozłączał itp. Firmy profesjonalne to stosuja aby łatwiej coś produkować i składać na taśmie produkcyjnej i później serwisować, ale w DIY czesto nie ma takiej potrzeby.



Nie pomogłem Ci z nazwą, ale może jednak Ci pomogłem ...

Tak - potrzebuję.

Może ktoś wie jak to nazwać, bo nawet nie potrafię tych elementów wygooglować.

[LuSzTi]

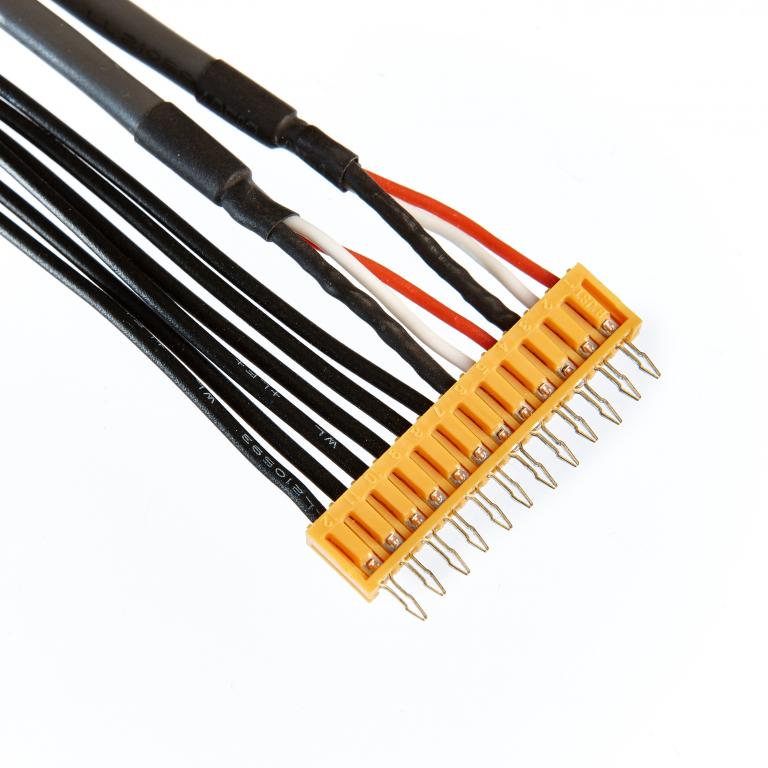

Transition connector

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Robertinus]

Transition connector

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Dzięki, to właśnie to, ale w Polsce chyba nie do kupienia.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[arturp]

czy tranzystory sterujące muszą być na jednym radiatorze z tranzystorami mocy ? nie wystarczy zamontować im małe radiatorki ? Spotykam ciągle w różnych układach obydwa rozwiązania ale jakie są tego konsekwencje nikt nie pisze .

[ecc88]

To zależy od rozwiązania układu stabilizacji prądu spoczynkowego oraz rozwiqzania stopnia sterującego i stopnia końcowego. Generalnie element stabilizujący /lub elementy/ prąd w funkcji temperatury musi uwzględniać zmiany Ube stopnia sterującego i stopnia mocy. Najprościej jest gdy te stopnie /sterujący i mocy/ są na jednym radiatorze. bo wystarczy wówczas jeden element stabilizujący np tranzystor.

Edytowane 30 Kwietnia 2018 przez ecc88

[terminus]

J.w. napisał Kolega, wystarczy spojrzeć w dokumentację techniczną tranzystora i od razu widzimy, jak zmieniają się parametry vs temperatura. Sterujące i mocy to tandem, który powinien mieć takie same warunki termiczne (oczywiście kluczowe jest odpowiednie dobranie).

[arturp]

No ale przecież jest tranzystor , który jest odpowiedzialny za prąd spoczynkowy.

A co z hybrydami lampowo-tranzystorowymi gdzie nie ma tranzystorów sterujących bo ich rolę pełni lampa , której nie przykręcimy do radiatora ? Ustawiamy prąd spoczynkowy i gra .

Nadal nie rozumiem problemu . Co z tego ,że tranzystory sterujące będą miały inną temperaturę niż tranzystory mocy ?

Edytowane 3 Maja 2018 przez arturp

[ecc88]

Zapewne pomyliłeś sterujące tzw. drivery z tranzystorami stopnia VAS, decydującymi o wzmocnieniu napięciowym. Jeżeli tak to tranzystory stopnia VAS nie wpływają na prąd spoczynkowy, chyba, że jest to jakaś specyficzna aplikacja. W hybrydach stabilizację stopnia końcowego stosuje się, bo inaczej to loteria i pewne uszkodzenie. Jak tranzystory sterujące (te które sterują tranzystory moc) będą miały inną temperaturę niż mocy i ich napięcie Ube zależne od pradu i temperatury nie będzie "śledzone" przez element stabilizujacy prąd spoczynkowy, to stabilizacji pradu spoczynkowego nie będzie. Generalnie należy monitorować temperaturę tych elementów, które mają wpływ na prąd spoczynkowy. Są wersje, że sterujące nie mają wpływu na prąd spoczynkowy ale przeważnie stosuje sie wtórniki sterujące i wyjściowe i w tym przypadku należy brać pod uwagę te dwa stopnie.



To są ogólne uwagi, szczegóły możliwe przy konkretnej aplikacji wzmacniacza.

[mirfak]

1. Jakie są zasady dobierania wartości rezystora i kondensatora w "snubberze" włączonego pomiędzy odczepy wtórne transformatora toroidalnego? W internecie są bardzo różne wartości.



2. Czy warto bocznikować diody shottkiego w mostku graeza kondensatorami ceramicznymi NP0?



Fot. z internetu.



Poszło z Commodore 64





[arturp]

Złożylem hybrydę według tego schematu . Zamieniłem tylko SRPP na WK-WA . Jest problem - mało niskich tonów . Co może być przyczyną ?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[przemak]

Złożylem hybrydę według tego schematu . Zamieniłem tylko SRPP na WK-WA . Jest problem - mało niskich tonów . Co może być przyczyną ?



Przyczyną jest 0,47uF, powinno być ze dwa rzędy więcej, jeżeli to w ogóle może poprawnie działać.

[arturp]

Przyczyną jest 0,47uF, powinno być ze dwa rzędy więcej, jeżeli to w ogóle może poprawnie działać.



Też tak myślałem , niestety nie jest to przyczyna braku basu .Zrobiłem lekki overkill i wstawiłem w ich miejsce 22uF . Bez zmian .

[przemak]





Też tak myślałem , niestety nie jest to przyczyna braku basu .Zrobiłem lekki overkill i wstawiłem w ich miejsce 22uF . Bez zmian .



Wydaje mi się, że stopień lampowy po prostu nie występuje poprawnie takiego wtórnika z malutką impedancją wejściową rzędu pojedynczych kiloomów albo i mniej.

[zjj_wwa]

Przed kondami - spróbuj dać jeszcze wtórnik z jakiegoś smoka prądowego. Dodatkowe dwa elementy, a tyle radości ...

[arturp]

Na szybko podłączyłem SRPP , który akurat miałem pod ręką . Bas wrócił . Potencjometr odkręcony na max . Wzmocnienie bardzo niskie i słychać delikatne zniekształcenia na średnicy . Jakby wokaliści mieli małą chrypkę :-) Ale to jest tylko kwestia przystosowania tego SRPP ( na przykład likwidacja dzielnika rezystorowego na wejściu ) .

Wniosek z tego ,że konstruktorzy Yaqina VK 2100 i wzmacniacza , którego schemat podałem wyżej , nie bez powodu zaprojektowali to na SRPP.

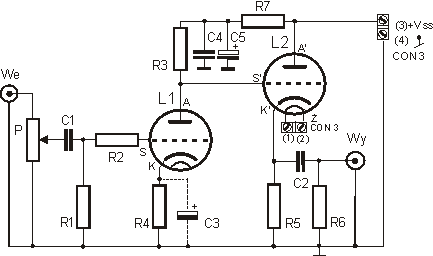

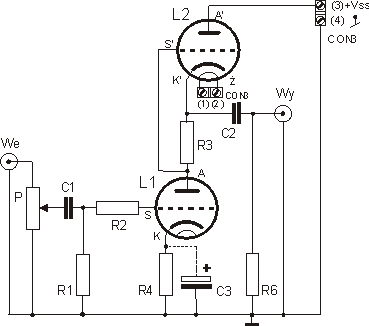

Ale . Zastanawiam się nad jedną sprawą - na tych schematach ( Yaqin i hybrid amplifier ) nie ma rezystora będącego obciążeniem dla lamp - na schematach typowych układów SRPP i WK-WA zaznaczonym numerem 6 - wartość kilkaset kiloomów . Może WK-WA wymaga jednak tego obciążenia ?
