14 minut temu, jar1 napisał:

Natomiast chciałbym dokładniej dowiedzieć się dlaczego tak się dzieje i w którym miejscu , nie na zasadzie "no bo tak" . Malina w sieci była, ani ona ani router nie zgłaszał żadnych problemów.

Podejrzewam że nie była, ale to może zależeć od routera.

Generalnie to jest trochę 'no bo tak', tzn. jest to kwestia umowna, chodzi o to żeby nie było konfliktów między adresami statycznymi i dynamicznymi.

[jar1]

4 minuty temu, niowluka napisał:

Podejrzewam że nie była,

Była, bo grałem na niej po wifi z kompa, obsługa Moode z telefonu też działała.

[MacP]

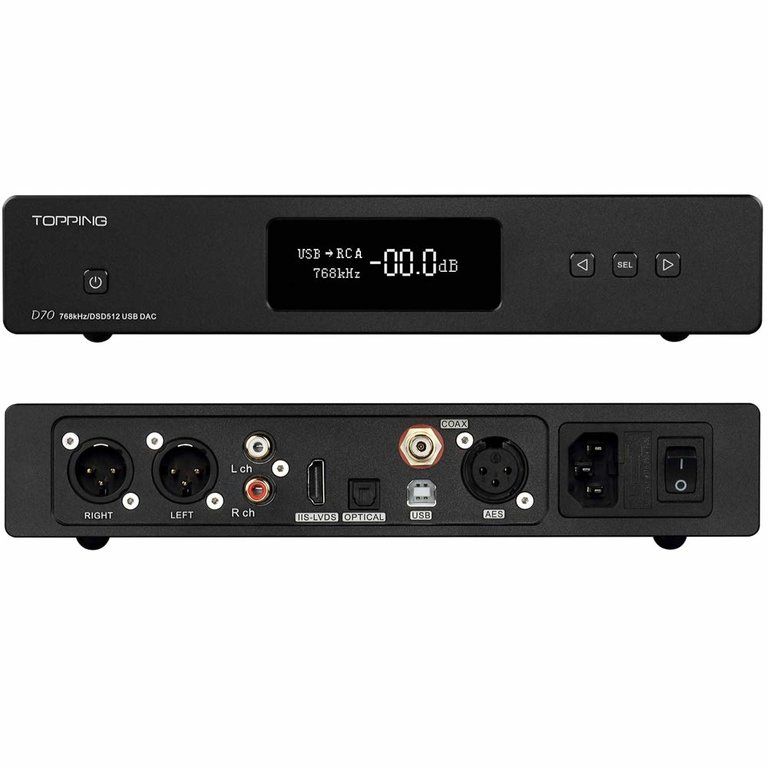

Ciekawi mnie takie zagadnienie - wszak I2S to jeden z podstawowych interfejsów malinki, ciekawe czemu nie ma (a nie ma?) jakiegoś prostego rozwiązania, które wyprowadziłoby I2S na zewnątrz? Takiego jak to, gotowe (i ładnie zmontowane, ale widać tu lutowanie kabli do pinów itp.). Czy nie ma na rynku gotowego hata, który miałby po prostu i zwyczajnie gniazdo I2S? Coraz więcej DACów ma takie wejścia i są uznawane za b. dobre (np. Topping). Są jakieś niewyobrażalnie dziesiątki czy setki nakładek, i nikt nie wpadł na taką?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[ciszyn11]

trochę drożej (też na malinie):

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jar1]

Hifiberry digi + pro ma wyjście I2S (5 cio pinowe)

Właśnie sobie wczoraj wieczorem odpaliłem malinę po i2S podłączając do pcb z wolsfonem  8740 dla sprawdzenia, czy działa.

Działa. Nawet plik 192/24 idzie po wifi bez zająknięcia. Mimo, że połączenie zupełnie robocze ?







Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[szczypior88]

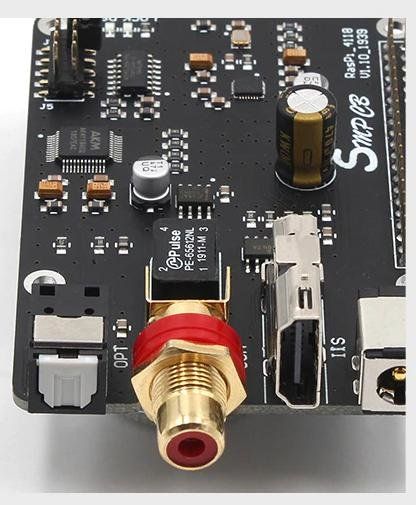

Koledzy i koleżanki. Coś w temacie budżetowych nakładek.

Ktoś testował?

#Aliexpress 160,48 zł | Raspberry Pi AK4118 koncentryczny karta dźwiękowa hifi I2S DSD na nadawanie cyfrowe 16/32BIT PCM384 DSD128 G5-001

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[newpeter]

1 godzinę temu, MacP napisał:

Ciekawi mnie takie zagadnienie - wszak I2S to jeden z podstawowych interfejsów malinki, ciekawe czemu nie ma (a nie ma?) jakiegoś prostego rozwiązania, które wyprowadziłoby I2S na zewnątrz? Takiego jak to, gotowe (i ładnie zmontowane, ale widać tu lutowanie kabli do pinów itp.). Czy nie ma na rynku gotowego hata, który miałby po prostu i zwyczajnie gniazdo I2S? Coraz więcej DACów ma takie wejścia i są uznawane za b. dobre (np. Topping). Są jakieś niewyobrażalnie dziesiątki czy setki nakładek, i nikt nie wpadł na taką?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Bezpośrednie wyjście I2S z Maliny jest ponoć słabe:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ale po zastosowaniu np. Allo Kali Reclocker jest ok.

Minusem I2S w Malinie jest to, że przewody sygnałowe muszą być krótkie i chyba pliki DSD nie przejdą.

Ale takie rozwiązanie że Malina w jednej obudowie z jakimś dobrym daciem np. DIY plus kilka sekcji liniowego zasilania to już jest coś ... tylko że wtedy nie jest już tanio ...

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[awietek]

3 hours ago, newpeter said:

Bezpośrednie wyjście I2S z Maliny jest ponoć słabe:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ale po zastosowaniu np. Allo Kali Reclocker jest ok.

Minusem I2S w Malinie jest to, że przewody sygnałowe muszą być krótkie i chyba pliki DSD nie przejdą.

Ale takie rozwiązanie że Malina w jednej obudowie z jakimś dobrym daciem np. DIY plus kilka sekcji liniowego zasilania to już jest coś ... tylko że wtedy nie jest już tanio ...

Recloker nie jest konieczny - wystarczy taki DAC ktory przechwytuje sygnal po I2S i ustawia wg swojego taktowania.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[newpeter]

24 minuty temu, awietek napisał:

Recloker nie jest konieczny - wystarczy taki DAC ktory przechwytuje sygnal po I2S i ustawia wg swojego taktowania.

Kojarzysz jakieś konkretne sprawdzone typy ?

[Kapstan_Biasu]

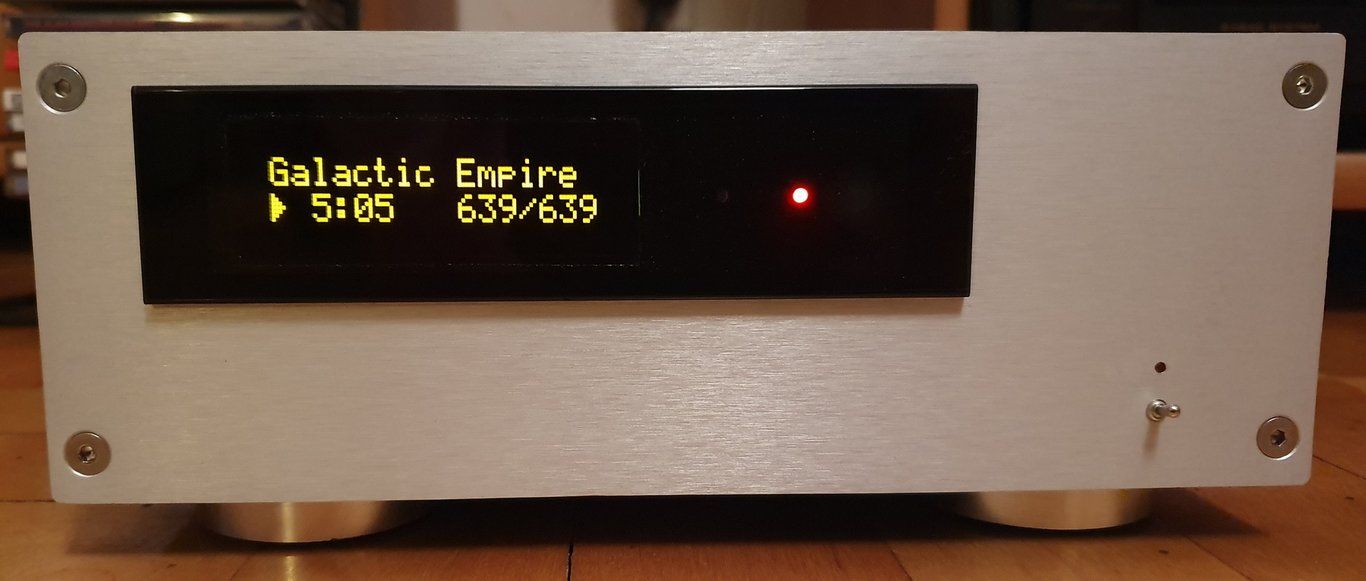

Jeszcze bez przetwornika D/A...

Raspberry Pi 3B+.

HDD 500GB.

Wyświetlacz OLED 2x16.

Sterowanie włącz/wyłącz przez Arduino, wyłącznik mechaniczny lub podczerwień. Przy wyłączaniu jest najpierw zamykany system.

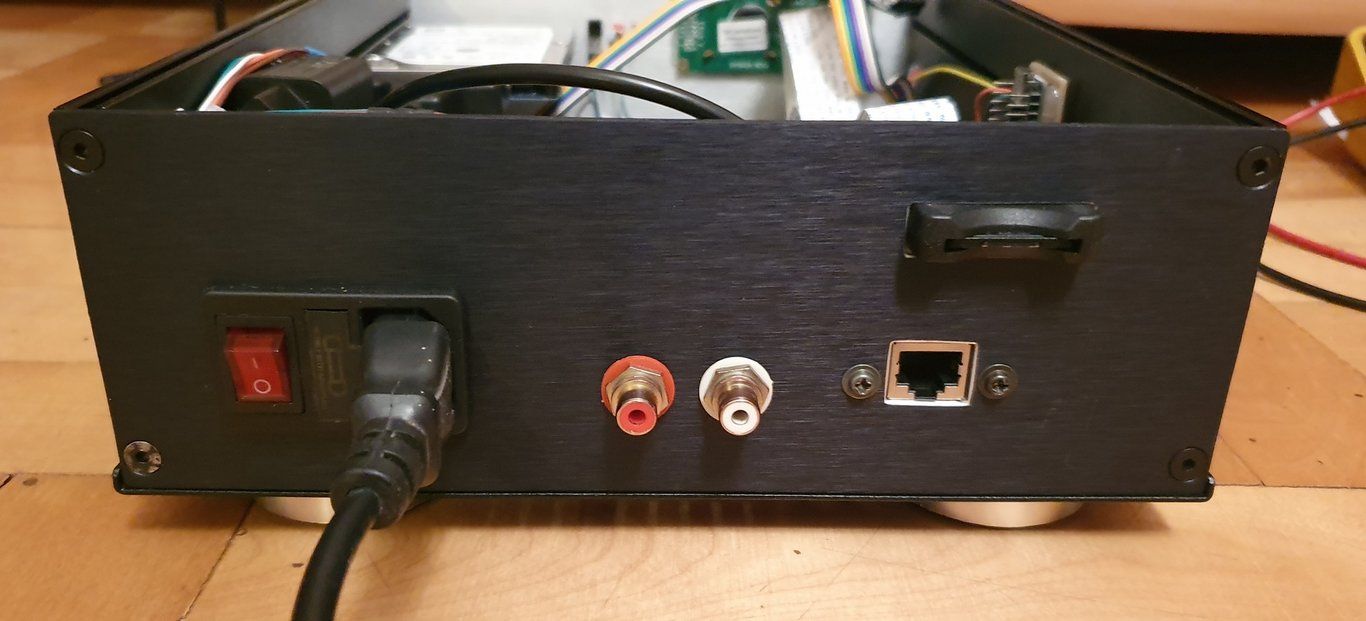

Złącze karty pamięci wyprowadzone na zewnątrz obudowy z Modushop.

Zasilacz Mean Well 5V/7A. Sprawdził się w poprzednim odtwarzaczu, a ponieważ jestem już grubo po czterdziestce... Zasilacz dla Arduino to impulsowa wtyczka 5V/1A.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[newpeter]

4 minuty temu, Kapstan_Biasu napisał:

Jeszcze bez przetwornika D/A...

Jaki masz pomysł na D/A ?

[Kapstan_Biasu]

Na razie żadnego. ?

Raczej na pewno będzie to coś zasilane sygnałem z USB, bo trochę pinów GPIO mam już wykorzystanych, a nie chce mi się kombinować za bardzo, jeśli zastosuję jakiegoś hat'a.

[jar1]

2 godziny temu, awietek napisał:

Recloker nie jest konieczny - wystarczy taki DAC ktory przechwytuje sygnal po I2S i ustawia wg swojego taktowania.

Dlaczego? Możesz to wytłumaczyć?

Gdyby to było nieistotne, to wystarczyłoby jedynie podawać dane a pliku i nic więcej. Wtedy wystarczy jedynie usb jako podajnik danych , po co bawić się w interfejs I2s?

[MacP]

21 godzin temu, jar1 napisał:

Hifiberry digi + pro ma wyjście I2S (5 cio pinowe)

drążę temat, bo sporo już poczytałem a wciąż mało konkretów. Na Audiophonic można nabyć np. taka płytkę:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

czy po jej podłączeniu do takiego pięciopinowego wyjścia I2S da się to już podłączyć bezpośrednio do DACca takiego jak np. ów chwalony Topping D70? I który z niezliczonych standardów kabla HDMI prześle sygnał IIS-LVDS?... bo nic o tym nigdzie nie mogę znaleźć.

Gra może być warta świeczki, bo piszą np. w tej recenzji, że po IIS brzmi to najlepiej (zasilone wszakże gotowym konwerterem USB Matrix X-SPDIF 2, który wydaje się fajny, tylko troszku drogi...

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 7 Lutego 2020 przez MacP

[Patrykowski]

38 minut temu, MacP napisał:

drążę temat, bo sporo już poczytałem a wciąż mało konkretów. Na Audiophonic można nabyć np. taka płytkę:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

czy po jej podłączeniu do takiego pięciopinowego wyjścia I2S da się to już podłączyć bezpośrednio do DACca takiego jak np. ów chwalony Topping D70? I który z niezliczonych standardów kabla HDMI prześle sygnał IIS-LVDS?... bo nic o tym nigdzie nie mogę znaleźć.

Też jestem ciekaw, bo mam takie wejście w swoim W4S.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jar1]

Godzinę temu, MacP napisał:

drążę temat, bo sporo już poczytałem a wciąż mało konkretów. Na Audiophonic można nabyć np. taka płytkę:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

czy po jej podłączeniu do takiego pięciopinowego wyjścia I2S da się to już podłączyć bezpośrednio do DACca takiego jak np. ów chwalony Topping D70? I który z niezliczonych standardów kabla HDMI prześle sygnał IIS-LVDS?... bo nic o tym nigdzie nie mogę znaleźć.

Z opisu, jaki zamieściłeś mam jedną podstawowa obawę, czy to aby na pewno to, czego potrzebujesz.  A nie coś zupełnie odwrotnego.

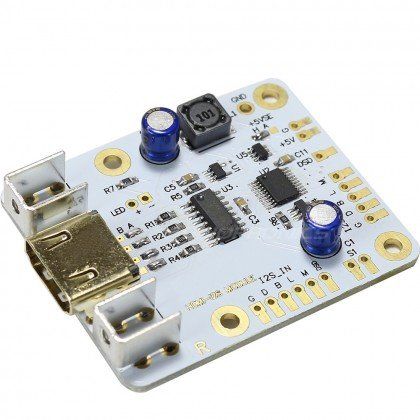

"The circuit board provides an HDMI LVDS input and a classic TTL I2S TTL input that can be selected by means of an optional push-button switch ("S1" on the circuit board)."

Czyli to jest układ, który obsługuje dwa różne  wejścia I2S - jedno po HDMI, a drugie zwykłe I2S (TTL),  a wyjściem jest zwykły I2S (TTL). Taki selektor wejść dla  różnych sygnałów I2S.

W opisie jest podany układ obsługujący HDMI. To DS90LV048A 3V QUAD, a to jest odbiornik a nie nadajnik.

Być może się mylę, ale warto się upewnić, czy jest tak a nie inaczej.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[MacP]

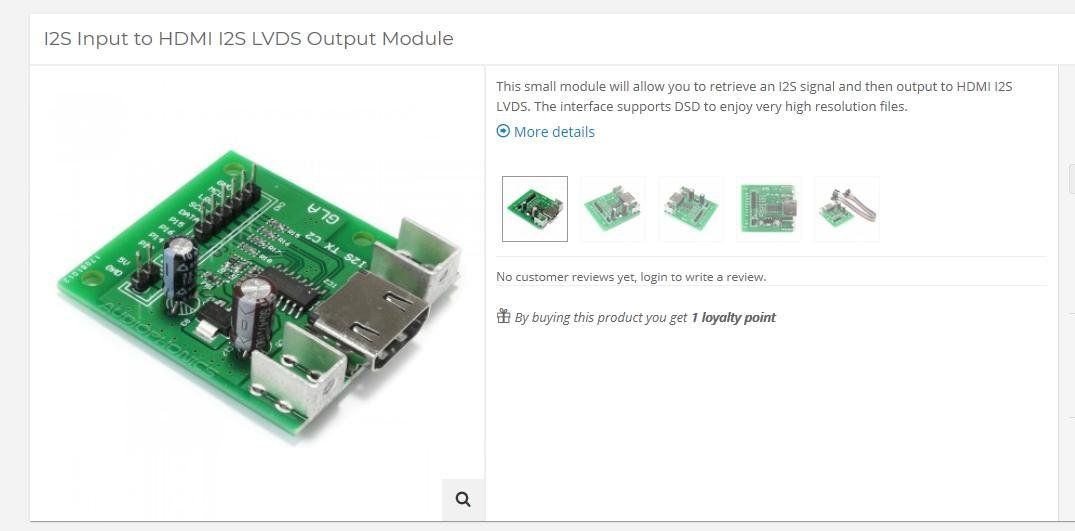

Możliwe, zdaje się że odpowiedniejsze jest to:|

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

22 godziny temu, szczypior88 napisał:

Aliexpress 160,48 zł | Raspberry Pi AK4118 koncentryczny karta dźwiękowa hifi I2S

O, to właśnie wydaje się być to, o co pytałem wcześniej, brakujące ogniwo w postaci prostej nakładki "wypuszczającej" I2S! ? Pytanie jeszcze tylko jak gra i na ile jest kompatybilne z DACami. Może kupię w ciemno, tylko teraz podobno w ramach histerycznej paniki przez wirusem (nie groźniejszym chyba niż grypa) mogą wstrzymywać przesyłki z Chin....

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 7 Lutego 2020 przez MacP

[szczypior88]

16 minut temu, MacP napisał:

Możliwe, zdaje się że odpowiedniejsze jest to:|

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

O, to właśnie wydaje się być to, o co pytałem wcześniej, brakujące ogniwo w postaci prostej nakładki "wypuszczającej" I2S! ? Pytanie jeszcze tylko jak gra i na ile jest kompatybilne z DACami. Może kupię w ciemno, tylko teraz podobno w ramach histerycznej paniki przez wirusem (nie groźniejszym chyba niż grypa) mogą wstrzymywać przesyłki z Chin....

Fajnie wygląda ta nakładka. Przez tego wirusa właśnie nie wiadomo jak długo potrwa ta cała panika. Mnie wstrzymali dwie wysyłki frendy zza muru.

Jak się sprawy uspokoją to ja może zamówię. Nie są duże koszta nawet jak by miała być wtopa.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[CEzAR21]

Koledzy powiedzcie czy jest jakis lepszy soft od ropiee zeby wykorzystac maline 4b jako roon endpoint ?

[MacP]

8 minut temu, szczypior88 napisał:

Mnie wstrzymali dwie wysyłki frendy zza muru.

akurat tę wyślą z Francji ?

[szczypior88]

8 minut temu, MacP napisał:

akurat tę wyślą z Francji ?

Ciekawe jak ona brzmieniowo. Coax i hdmi.

[rysiu126]

Ciekawe czy taka nakładka i2s może być lepsza od transportu przez usb i odbiornik np. Amanero. Może ktoś testował.

[MacP]

Godzinę temu, rysiu126 napisał:

Ciekawe czy taka nakładka i2s może być lepsza od transportu przez usb

Wydaje się, że I2S do DACa który ma takie wejście do najkrótsza możliwa droga sygnału cyfrowego bez kilku konwersji po drodze, więc powinna być najlepsza. W cytowanej wyżej recenzji Toppinga (a jest już kilka entuzjastycznych, także

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) dają jakieś kosmiczne rezultaty warto mu się przyjrzeć) twierdzą, że takie połączenie jest najlepsze brzmieniowo (a inne podobno też rewelacyjne - ten sprzęt chyba lewituje na zachwytach swoich słuchaczy, którzy sami też lewitują i wyrzucają przez okna swoje dCSy ? )  Mało tego, ten perfekcyjny sprzęt

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) nowym układem AK4499, a z nim to już w ogóle zamienia Zenka w Bacha i wznosi się ku stratosferze....

BTW z firmy Audiophonics odpowiedzieli mi, że każdy kabel HDMI przenosi ten sygnał I2S, powinien być oczywiście dobry jakościowo i jak najkrótszy.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 7 Lutego 2020 przez MacP

[jar1]

jest też takie coś:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Facet robi fajne i sprawdzone rzeczy, na dodatek z pełną dokumentacją.



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[MrSalieri]

3 godziny temu, CEzAR21 napisał:

Koledzy powiedzcie czy jest jakis lepszy soft od ropiee zeby wykorzystac maline 4b jako roon endpoint ?

Ciężko powiedzieć co znaczy lepszy ale jest jeszcze np. Moode i snakeoil. Niektórzy twierdzą że słyszą różnice.  Jak zwykle trzeba sprawdzic u siebie. Ja gram na Roopiee.  Prosty, szybki, stabilny,  jak na razie bez problemów.

[muzaman]

4 godziny temu, CEzAR21 napisał:

Koledzy powiedzcie czy jest jakis lepszy soft od ropiee zeby wykorzystac maline 4b jako roon endpoint ?

Dietpi

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Funnykris]

W przyszłym tygodniu składam streamer. I mam tylko jeden problem. Nie wiem co począć z tym chłodzeniem. Trochę czytałem na ten temat i wychodzi na to że malina w wersji 4 strasznie się grzeje. Kupię obudowę z jakimiś dziurkami na górnej pokrywie. Ale podobno najlepiej sprawdza się aktywne chłodzenie. Używacie czegoś? Radiator albo wiatrak? Te wiatraki do malinki podobno nie są ciche a zależy mi na bezgłośnej pracy.

[MacP]

16 minut temu, Funnykris napisał:

W przyszłym tygodniu składam streamer. I mam tylko jeden problem. Nie wiem co począć z tym chłodzeniem. Trochę czytałem na ten temat i wychodzi na to że malina w wersji 4 strasznie się grzeje. Kupię obudowę z jakimiś dziurkami na górnej pokrywie. Ale podobno najlepiej sprawdza się aktywne chłodzenie. Używacie czegoś? Radiator albo wiatrak? Te wiatraki do malinki podobno nie są ciche a zależy mi na bezgłośnej pracy.

To zależy w jakim systemie. Przy Volumio grzeje się bardzo (nawet 70+ stopni), przy Moode z DigiOne - znacznie mniej. Nie wiem jak z innymi systemami, ale po różnych próbach zostałem przy Moode. W upalne dni temperatura rzadko przekraczała 60 stopni, na ogół oscylowała wokół 50. To chyba jeszcze nie wymaga wiatraka. (Przy okazji widać też zbędność dużego RAMu przy Moode ? to bardzo oszczędny, dobrze zoptymalizowany system)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 8 Lutego 2020 przez MacP

[szczypior88]

Dla testu przejdę na Moode z Volumio. Ciekawe jak będzie śmigać.

Ja miałem problemy na początku z malina rpi4 bo się grzała i cięło mi muzykę. Nie szło słuchać. Chłodzenie załatwiło sprawę. Moim zdaniem w rpi4 chłodzenie to absolutny mus. Chociaż radiator na procka dać. To wiele da.

[jackobtone]

59 minut temu, Funnykris napisał:

W przyszłym tygodniu składam streamer. I mam tylko jeden problem. Nie wiem co począć z tym chłodzeniem. Trochę czytałem na ten temat i wychodzi na to że malina w wersji 4 strasznie się grzeje. Kupię obudowę z jakimiś dziurkami na górnej pokrywie. Ale podobno najlepiej sprawdza się aktywne chłodzenie. Używacie czegoś? Radiator albo wiatrak? Te wiatraki do malinki podobno nie są ciche a zależy mi na bezgłośnej pracy.

Oddziel w swojej obudowie zasilanie od maliny i DAC (u mnie Tomanek generuje bardzo dużo ciepła - zrobiłem metalowe przegrody i jest znacznie lepiej), DAC umieść oddzielnie na płycie montażowej i załóż pasywne chłodzenie

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )  (wykorzystałem tylko górny element) i uzyskasz taki efekt (na Moode) jak na zdjęciu.



BTW zmieniłem wczoraj kabelki między DACiem a ganiazdami RCA Furutecha z Oehlbach NF1 (bodajże), na Furutech FA Alpha S22. Ogromna różnica i zaskoczenie. Bardziej przejrzysta, szczegółowa góra, niżej schodzący i lepiej dociążony bas, średnica napowietrzona, detaliczna i trójwymiarowa. Ten Oehlbach to musi być gniot nie urażając nikogo ?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 8 Lutego 2020 przez jackobtone
