Czuję się całkowicie zagubiony - szybkie pytanie, szybka odpowiedź

[przemak]

10 minut temu, Kopczas napisał:

Czy widzisz jakieś rozwiązanie dla symetrycznego wejścia na bazie tego rozwiązania?

Wzmacniacz różnicowy na wejściu i już ;)

[Kopczas]

Wzmacniacz różnicowy na wejściu i już ;)

Miałem nadzieję, że da się to rozwiązać bez rozbudowywania całego układu. Zbadam to w takiej formie. Dzięki :)

[przemak]

1 minutę temu, Kopczas napisał:

4 godziny temu, przemak napisał:

Wzmacniacz różnicowy na wejściu i już ?

Miałem nadzieję, że da się to rozwiązać bez rozbudowywania całego układu. Zbadam to w takiej formie. Dzięki ?

W sumie to z tego górnego odwracającego można zrobić różnicowy prawdopodobnie bez szkody dla koncepcji.

[Kopczas]

W sumie to z tego górnego odwracającego można zrobić różnicowy prawdopodobnie bez szkody dla koncepcji.

Teoretycznie powinno się udać.

[wkizet]

Witam forumowiczów.

Mam problem i nie umiem go rozwiązać. Wzmacniacz lampowy, monobloki, podłączone do przedwzmacniacza. Spoko, kiedy preamp włączony do sieci, dokładniej uruchomiony, pod napięciem. Kiedy jednak go wyłączę, od razu w głośnikach mam buczenie. ?

Wzmak zachowuje się tak, jakby źródło wisiało w powietrzu.

Jedynie co pozostaje, to uruchamiać najpierw preamp, potem wzmak i odwrotnie wyłączać.

[przemak]

26 minut temu, wkizet napisał:

Jedynie co pozostaje, to uruchamiać najpierw preamp, potem wzmak i odwrotnie wyłączać.

Bo to jest prawidłowa kolejność.

[jarekb]

pre lampowy ? ,  monobloki bez zabezpieczenia głośników  DC ? na takim zestawie kolejność przede wszystkim , i nie polecam odłączać ani podłączać na działającym sprzęcie kabli sygnałowych

w zabezpieczonym sprzęcie takich rzeczy pilnuje właśnie zabezpieczenie DC i nic użytkownika nie obchodzi ,

[arturp]

Godzinę temu, jarekb napisał:

pre lampowy ? ,  monobloki bez zabezpieczenia głośników  DC ? na takim zestawie kolejność przede wszystkim , i nie polecam odłączać ani podłączać na działającym sprzęcie kabli sygnałowych

Ciekawy zbieg okoliczności , właśnie przed 5 minutami uwaliłem wzmacniacz wyłączając najpierw preamp lampowy ?

[jarekb]

ja po kilku '' zgrzytach'' strzałach'' w głośnikach jak jeszcze miałem końcówkę bez zabezpieczeń   na szczęście niegroźnych , pilnuję kolejności jak tylko mogę mimo że obecna końcówka ma wszelkie zabezpieczenia i zrobi tylko ''pyk'' w głośniki ale po co kusić licho ,

[jar1]

Można mieć pre z odłączanymi we/wy natychmiast przy wyłączeniu. Wtedy jest spokój ?

[adalbert]

Koledzy, czy przekaźniki o szybkości załączenia i wyłączenia 10ms w użyte w selektorze będą miały jakiś wpływ przy przełączaniu różnych źródeł od stosowanych powszechnie z opóźnianiem 3ms. Muszę zrobić płytkę domowym sposobem i te pierwsze mają rester 5 mm, a te drugie 2,5 mm i nie będę w stanie poprowadzić ścieżek miedzy nóżkami.

Z góry dziękuję za odpowiedź.

[mone]

Panowie, potrzebuję odpowiedzi na pytanie. Posiadam DAC AK4490 by TaZ, jako końcówka to IRS2092. Potrzebuję informacji na temat potków, jaką wartość dobra, jak dopasować i jakie są korzyści i ich brak w dobraniu nieprawidłowej wartości. Takie ABC volume.

[McGyver]

3 godziny temu, mone napisał:

Panowie, potrzebuję odpowiedzi na pytanie. Posiadam DAC AK4490 by TaZ, jako końcówka to IRS2092. Potrzebuję informacji na temat potków, jaką wartość dobra, jak dopasować i jakie są korzyści i ich brak w dobraniu nieprawidłowej wartości. Takie ABC volume.

Generalnie najkorzystniejsze jest stosowanie aktywnej regulacji głośności (aktywny preamp) posiadającej wysoką oporność wejściową oraz niska oporność wyjściową. Pasywa regulacja głośności, czy to na bazie potencjometra czy to na bazie drabinki czegoś takiego nie jest w stanie zapewnić.

[mone]

A jak to się ma do regulacji na PGA? Tam też na wejściu jest bufor.

[McGyver]

Bufor ma być na wyjściu, a nie na wejściu. Końcówka mocy "widzi" regulację z buforem na wejściu jako pasywkę. Czyli para w gwizdek.

[witek64]

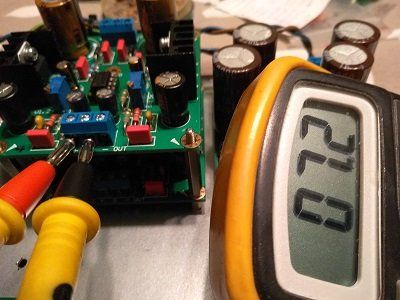

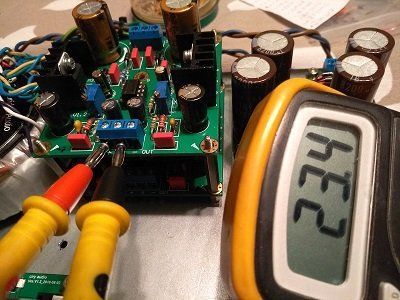

Mam problem z zasilaczem . Potrzebuję do testów , napięcie 7 V , czekając na zamówione płytki , chciałem skorzystać z jednej gałęzi zasilacza symetrycznego i pojawił się dziwny objaw . Zasilacz ustawiony na 7 V , po podaniu zasilania daje 23 V , jeżeli wyłączę i ponownie włączę , podaje 7 V i już tak zostaje .Po dłuższej przerwie , jest taki sam objaw .

Zasilacz ustawiony na 15 V działa prawidłowo

Mam taki zasilacz

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[mone]

A daj jakiś rezystor na wyjście. Tak by zawsze zasilacz był pod jakimś obciążeniem. Dla przykładu 1K

[pataus]

Próśba o radę kogoś kto kupował w digikey. Ceny w koszyku są brutto czy netto? Opis jest :DDP czyli cło i opłaty po stronie digikey a vat należny w momencie dostawy - jak to rozumieć?

[arturp]

Jak to jest ( w praktyce ) z nieliniowością konwersji I/U przy użyciu rezystora ?

[przemak]

Godzinę temu, arturp napisał:

Jak to jest ( w praktyce ) z nieliniowością konwersji I/U przy użyciu rezystora ?

Z pewnością lepsze parametry techniczne ma konwersja na wzmacniaczu operacyjnym, gdyż napięcie jest zawsze równe zero, natomiast na rezystorze wzrasta. Praktycznie zależy od napięcia zasilającego, wyjściowego i impedancji wyjściowej stopnia prądowego, zdania na temat impedancji są podzielone, więc trudno cokolwiek powiedzieć ;)

[arturp]

Godzinę temu, przemak napisał:

na rezystorze wzrasta

wzrasta wraz ze wzrostem częstotliwości ?

[przemak]

5 minut temu, arturp napisał:

wzrasta wraz ze wzrostem częstotliwości ?

Miałem na myśli klasyczną nieliniowość, nie nieliniowość charakterystyki częstotliwościowej.

[arturp]

4 minuty temu, przemak napisał:

Miałem na myśli klasyczną nieliniowość

A ja się zastanawiam jak to się przekłada na brzmienie i czy można to jakoś zredukować

[przemak]

2 minuty temu, arturp napisał:

A ja się zastanawiam jak to się przekłada na brzmienie i czy można to jakoś zredukować

Nieliniowość charakterystyki to wiadomo, a koryguje się korektorem zwanym equalizerem. A nieliniowość w ogóle jeżeli jest taka jak myślę, to zależnie od podejścia albo zniekształcenia nieliniowe albo klasyczna kompresja, czyli większy sygnał jest sciszany. Oba zjawiska skutkują większą odczuwalną głośnością, oczywiście w minimalnym zakresie, bo to raczej nie są duże wartości.

[thomas_XLR]

Witam

Potrzebuję podpowiedzi.

W swoim sprzęcie DAC planuję jednak przekierowywać  zasilanie od gniazdka 230V ( w obudowie audio ) za pomocą pokrętła obrotowego umieszczonego z przodu obudowy. Dlatego poszukuję rozwiązania (jakiegoś sterownika na 230V /12V) cobym mógł dalej puścić / sterować zasilanie 230V na 1 transformator lub 2 transformator.

Wstępnie myślałem nad jakimś sterownikiem albo przekaźnikiem .

Zdjęcia poniżej.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[thomas_XLR]

Zapomniałem dodać , że przełącznik obrotowy który chcę zamontować na obudowie Pesante 2U  ma następujące parametry jak na zdjęciu w załączniku. Nie wiem czy wystarczy zastosować właśnie taki aby sterować bezpośrednio 2-ma liniami zasilającymi 230V dla 2-uch transformatorów bez konieczności dodawania innych modułów elektronicznych?

W międzyczasie rozglądam się  za rozwiązaniami z dziedziny automatyki przemysłowej (rozwiązaniami elektrycznymi na bazie styczników , sterowników , przekaźników) ale na razie to nikt nie chce się podzielić wiedzą jak dzwonię i pytam o rozwiązanie mojego problemu.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 4 Października 2019 przez thomas_XLR

[adalbert]

Moim zdaniem lepiej zrobić przekaźnikach 12V coś na zasadzie przełącznika wejść jak w przedwzmacniaczach tylko oczywiście mocniejsze przekaźniki. Nie obciążasz przełącznika bo przełącza tylko cewki 12 Voltove . W AVT mają tego typu przełączniki na przekaźnikach więc coś tam znajdziesz.

[Kopczas]

W sumie to z tego górnego odwracającego można zrobić różnicowy prawdopodobnie bez szkody dla koncepcji.

Potwierdzam, że to działa. Dzisiaj uruchomiłem układ mixed feedback z Twoją sugestią.
Konfiguracja jest następująca : AK 4490>LPF wg noty w układzie symetrycznym>mixed feedback>trafo.
Wrażenia odsłuchowe zdumiewające.
Koncepcję zaprezentowaną przez Junga można zastosować dla dowolnego trafa wyjściowego ( przy zachowaniu uwag Junga) i prawdę mówiąc każdemu kto korzysta z traf ma wyjściu, polecam się temu przyjrzeć.

[Jaro_747]

8 godzin temu, thomas_XLR napisał:

Zapomniałem dodać , że przełącznik obrotowy który chcę zamontować na obudowie Pesante 2U  ma następujące parametry jak na zdjęciu w załączniku. Nie wiem czy wystarczy zastosować właśnie taki aby sterować bezpośrednio 2-ma liniami zasilającymi 230V dla 2-uch transformatorów bez konieczności dodawania innych modułów elektronicznych?

W międzyczasie rozglądam się  za rozwiązaniami z dziedziny automatyki przemysłowej (rozwiązaniami elektrycznymi na bazie styczników , sterowników , przekaźników) ale na razie to nikt nie chce się podzielić wiedzą jak dzwonię i pytam o rozwiązanie mojego problemu.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Patrząc na obciążalność tego przełącznika to wytrzyma spokojnie.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[lost]

Czy w takim układzie można podłączyć nóżki offset trim pojedynczego wzmacniacza operacyjnego(ne5534/opa134) poprzez potencjometr do zasilania za rezystorem, czy musi być przed rezystorem do wyjścia stabilizatora(na schemacie bateria)?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
