zasilacz liniowy/stabilizowany zamiast impulsowego

[pod_innym_nickiem]

Panowie, krótkie pytanie.
Czy zasilacz jak na linku poniżej nadaje się do celów audio:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

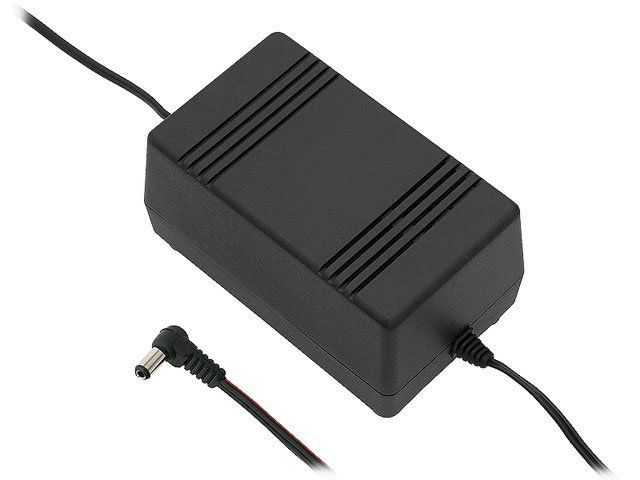

Zasilacz stabilizowany transformatorowy.

Model: Abasco
Napięcie wyjściowe: 5V DC.
Prąd wyjściowy: 3A.
Zasilanie: 230V -50Hz.
Wtyk: 2,1x5,5mm.
Polaryzacja: plus w środku wtyczki +)-
Długość przewodu: ok 1,2m
Wymiary obudowy:
- szerokość: 71mm
- wysokość z nóżkami: 68mm
- długość: 115mm

Konkretnie chciałbym tym zasilaczem zastąpić zasilacz impulsowy 5V/1A jaki jest dołączony do karty dźwiękowej E-MU 0404 USB. Oryginalny zasilacz impulsowy trochę skwierczy i mam wrażenie, że chyba dogorywa. Poza tym tak z ciekawości chciałbym się przekonać czy jakakolwiek zmiana w dźwięku nastąpi po zamienieniu impulsowego zasilania na zasilanie transformatorowe.

Wiem, że są Tomanki i inne tego typu ale ceny tych zabawek wydają mi się zbyt wygórowane.



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[robertar]

Zwróć się do firmy Abasco ([email protected]  , firma z Otwocka) z prośbą o udostępnienie i możliwość opublikowania tu schematu tego zasilacza. Bez schematu raczej trudno będzie znaleźć osobę, która będzie w stanie wypowiedzieć się  na temat tego urządzenia, posiłkujac się tylko podanymi przez Ciebie parametrami.

Pozdrawiam

Kwestie dotyczące zasilania Twojej karty poruszane były w poniższym temacie:



[januss73]

Najpierw upewnilbym sie czy zasilacz jest liniowy, tzn czy czasem stabilizacji nie zrobili impulsowo. Takie czasy, ze wszystko musi byc ECO.

[rambo54]

Za cene 100zł nie ma cudów.

Trafo pewnie ze 20W. Najzwyklejsza stabilizacja na tranzystorze za 2zł

Tomanek też w tej cenie ma takie zasilacze, tyle to jest warte.



Moim zdaniem:

Do dobrego zasilacza daleko ale na pewno lepiej jak zwykła impulsówka siejąca po całym paśmie.

jak nie ma to poprawić twój humor to kup. jak nie poprawi masz 14 dni by oddać.





[zjj_wwa]

Dla 5V musisz nieco przeliczyć / zmniejszyć R2+R3.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[januss73]

10 minut temu, zjj_wwa napisał:

Dla 5V musisz nieco przeliczyć / zmniejszyć R2+R3.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Nie źle. 40mF dla 1 czy 2 amperow obciazenia ;)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[zjj_wwa]

26 minut temu, januss73 napisał:

Nie źle. 40mF dla 1 czy 2 amperow obciazenia ;)

Nieźle to będzie, jak sieciówką typu Ziggy Cheetah to zasili ;)



... alternatywnie można poświrować ze zrównoleglonym LT1963, ale tam niestety trochę pieszczot potrzeba (dodatkowy opamp) który będzie arbitraż obciążenia pomiędzy kostkami realizował.

Dodatkowo można dać jakieś małe bypassy na diody prostownicze (rzędu 47nF) - ale to tylko w sytuacji, gdy sepleniących wokali zamierzasz często słuchać. Jakichś kobiet ze szparami między zębami. No wiesz.

Zresztą w ogóle to te bypass'y możesz też dać na te elektrolity przed regulatorem oraz bypass do C5.

[Jaro_747]

No Panowie - bez jaj!

[asta]

Dodajcie na wyjściu tego układu LT1764 ustawiając go na 5.1V,i dopiero ten zasilacz coś wniesie.Miałem  do porównania zasilacz iFi 1uV,i lepiej sonicznie się sprawdził w/w patent.

[Jaro_747]

Oryginalny zasilacz miał 5V/1A więc jakieś kombinacje ze zrównoleglaniem to szukanie kłopotów, ten 1A można spokojnie uzyskać z pojedynczego układu scalonego.

Z doświadczenia - te gotowe typu "czarna kostka" robione są pod kątem oszczędzania na każdym elemencie więc pewnie lepiej będzie kupić osobno jakieś trafko, płytkę z gotowcem do polutowania i załatwione. Był podobny wątek niedawno temu.

[porlick]

U mnie zasilacz liniowy wniósł nową jakość w zasilaniu dac'a. Impulsowy świergotał po podłączeniu i było to słychać w kolumnach. Teraz grobowa cisza.

(A to tylko prosty zasilacz stabilizowany na 7805 i paru innych częściach...)

[przemak]

Piszcie dalej, tylko pamiętajcie, że w emu404 z tych 5V robi się impulsowymi przetwornicami 3,3 do cyfrówki, 48 do fantoma i +/-6 do analogówki, także ten... ;)

[Jaro_747]

3 minuty temu, przemak napisał:

Piszcie dalej, tylko pamiętajcie, że w emu404 z tych 5V robi się impulsowymi przetwornicami 3,3 do cyfrówki, 48 do fantoma i +/-6 do analogówki, także ten... ;)

No właśnie. Ten temat był poruszany w podobnym wątku który był tu niedawno.

Dlatego sugeruję, że wystarczy każdy w miarę sensowny zasilacz o przyzwoitej jakości.

Do tych "czarnych kostek" mam uraz bo różne rozbierałem i czasem nawet przewody są żenującej jakości, luty jak nasmarkane itp.

[przemak]

10 minut temu, Jaro_747 napisał:

Do tych "czarnych kostek" mam uraz bo różne rozbierałem i czasem nawet przewody są żenującej jakości, luty jak nasmarkane itp.

Jedyną zaletą takich zasilaczy jest to, że mają transformator, cztery diody i spuchnięty elektrolit ;) Niestety są dziedziny, w których impulsowe zasilacze po prostu się nie sprawdzają. IMO nie należy do niej zasilanie interfejsów audio, ale jak ktoś chce, to czemu nie.

[Jaro_747]

5 minut temu, przemak napisał:

Jedyną zaletą takich zasilaczy jest to, że mają transformator, cztery diody i spuchnięty elektrolit ;) Niestety są dziedziny, w których impulsowe zasilacze po prostu się nie sprawdzają. IMO nie należy do niej zasilanie interfejsów audio, ale jak ktoś chce, to czemu nie.

Ja pisałe ogólnie - stabilizatory liniowe w tych "czarnych kostkach" przeważnie są równie kiepskiej jakości. Chodzi o to, że kupując osobno trafo i płytkę z jakimś gotowcem do zlutowania widzimy co mamy. Pozostaje jedynie problem obudowy i tu może ktoś coś podpowie.

[porlick]

Obudów uniwersalnych jest na rynku do bólu i jeszcze trochę, tylko trzeba dobrać wymiar.

[Lech36]

8 godzin temu, przemak napisał:

Niestety są dziedziny, w których impulsowe zasilacze po prostu się nie sprawdzają.

W jakich dziedzinach impulsowe zasilacze się nie sprawdzają? Chodzi oczywiście dobre zasilacze impulsowe.

9 godzin temu, porlick napisał:

Impulsowy świergotał po podłączeniu i było to słychać w kolumnach.

Zrobić dobrze zasilacz impulsowy jest znacznie trudniej niż liniowy, ale dobry zasilacz impulsowy będzie lepszy od liniowego z tym że z drugiej strony może być mniej trwały, ale niekoniecznie bo w końcu takie zasilacze latają w kosmos i działają przez długie lata w różnych zastosowaniach.



[przemak]

4 godziny temu, Lech36 napisał:

W jakich dziedzinach impulsowe zasilacze się nie sprawdzają? Chodzi oczywiście dobre zasilacze impulsowe

Sprzęt gitarowy, nie wszystkie urządzenia, ale zasadniczo lepiej trafo.

[Lech36]

5 minut temu, przemak napisał:

Sprzęt gitarowy, nie wszystkie urządzenia, ale zasadniczo lepiej trafo.

Fakt, przetworniki w gitarach o całkiem dobre odbiorniki zakłóceń, więc zasilacz impulsowy będzie musiał być bardzo wysokiej jakości w takim zastosowaniu. To może jeszcze przedwzmacniacze MM i MC. Oczywiście da się zrobić zasilacz impulsowy o bardzo dobrych parametrach do zasilania takich układów, ale rzeczywiście na liniowym może być korzystniej i prościej.

[pod_innym_nickiem]

Ok, Panowie. Dzięki za kilka słów.
Ogólnie dowiedziałem się mało, ale to zawsze coś. Nie wiadomo co jest wewnątrz w zasilaczu jaki podlinkowałem więc nie ma pewności, że nadaje się do audio zamiast fabrycznej  impulsówki.

Zasadniczo to chciałbym wiedzieć, czy ten zasilacz transformatorowy z pierwszego postu można bez problemu podpiąć do E-MU 0404 USB bez ryzyka uszkodzenia sprzętu, spalenia czegokolwiek itp.

Fabryczny zasilacz impulsowy dość mocno się grzeje. Grzał się tak odkąd pamiętam czyli od nowości. Czy gdybym podpiął zasilacz impulsowy 5V/więcej niż fabryczne 1A to wówczas zasilacz grzałby się mniej?

Skąd wiadomo co jest w zasilaczach typu Tomanek? Czy to co tam siedzi uzasadnia ich cenę. Mam wrażenie, że jest mocno wygórowana.
Dzięki do linka o dłubaniu wewnątrz E-MU.

[pod_innym_nickiem]

Przemyślałem sprawę i nie będę kupował zasilacza transformatorowego. Utwierdziła mnie w tej decyzji lektura podlinkowanego powyżej tematu o grzebaniu w środku E-MU 0404 USB. Jak obecny zasilacz skończy żywot to zostanie zamieniony na nową impulsówkę 5V/1A, jakich na rynku dość sporu.

Tak przy okazji, znacie może jakiś przetwornik D/A i jakości brzmienia zbliżony do E-MU 0404 USB? Rynek wtórny i cena do około 1000 zł bo z nowych to raczej nie ma co wybierać w powyższych pieniądzach. Nie może jednak grać jaśniej i nie może mieć więcej góry niż E-MU 0404 USB. Tak więc jest to pytanie do osób, które miały styczność z E-MU.

[jackobtone]

Odkopuję wątek. Poszukuję zasilacza do RPi4. Obecny, impulsowy coś mało mnie przekonuję. Planuję projekt DIY i zastanawiam się czego mógłbym użyć. Malina pobiera z tego co wiem 5V 3A. Za czym się rozejrzeć?

[Daniel_68412]

1 hour ago, jackobtone said:

Za czym się rozejrzeć?

Firma gotronik ma w ofercie zasilacz na LM337K do złożenia DIY 3A max 60pln + trafo trzeba dokupic

lub... auden ma fajne o wiele tańsze płytki na LM317 ale do 1.5A max - 22pln, podejrzewam, że jak się da wiekszy radiator to spokojnie RPi3 pociągnie - zależy co to RPi będzie robiło i ile urządzeń będzie miało na sobie + też trafo trzeba dokupić

[dankam]

On 10/9/2019 at 2:21 PM, jackobtone said:

Odkopuję wątek. Poszukuję zasilacza do RPi4. Obecny, impulsowy coś mało mnie przekonuję. Planuję projekt DIY i zastanawiam się czego mógłbym użyć. Malina pobiera z tego co wiem 5V 3A. Za czym się rozejrzeć?

Jak chcesz pełen wypas to polecam

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )   z odpowiedniej jakości trafo i masz jedno z najlepszych rozwiązań na rynku. U mnie Przy Luminie D1 pogonił sbooster wartego 1400 zł. Sbooster był tylko minimalnie lepszy od iFii iPower a ten z linku ma nie tylko przestrzeń ale i nie odchudza dźwięku jak   dwa poprzednie.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[c-k]

W dniu 9.10.2019 o 16:19, Daniel_68412 napisał:

Firma gotronik ma w ofercie zasilacz na LM337K do złożenia DIY 3A max 60pln + trafo trzeba dokupic

Wy te zasilacze sami składacie?Bo ja nie mam zielonego pojęcia o takich rzeczach,a szukam czegoś do zasilania Rpi4+AlloBoss.Chętnię zlecę i kupię taki zasilacz,jeśli wyjdzie taniej jak popularne na forum liniówki.

[McGyver]

W dniu 9.10.2019 o 16:19, Daniel_68412 napisał:

na LM317 ale do 1.5A max - 22pln, podejrzewam, że jak się da wiekszy radiator to spokojnie RPi3 pociągnie

Nie pociągnie. LM317 jest do max 1,5A. Trzeba w jego miejsce dać LT1084 (pin w pin), a diody prostownicze też dobrać mocniejsze. Dopiero wtedy pociągnie.

50 minut temu, c-k napisał:

Wy te zasilacze sami składacie?

A co w tym dziwnego? Nie jest to technologia kosmiczna.

[c-k]

Godzinę temu, McGyver napisał:

A co w tym dziwnego? Nie jest to technologia kosmiczna.

To "wystrugaj" mi takiego gotowca,żebym ja miał go tylko podpiąć.

[McGyver]

10 godzin temu, c-k napisał:

"wystrugaj" mi takiego

A z jakiego drewna obudowę sobie życzy szanowny pan? ?

[c-k]

Hehehe

Oj nie musi być aż tak audifilsko.Ja umisz w plastiku rzeźbić,to też bedzie.

[McGyver]

32 minuty temu, c-k napisał:

Ja umisz w plastiku rzeźbić

Nie rozumiem co tu jest napisane ?
