Klon AN PSE (jak stworzyć lampowca w tajemnicy przed żoną)

[przemak]

2 godziny temu, Ricambi napisał:

Podłączenie masy potencjometru i ekranów przewodów sygnałowych wejściowych do punktu wspólnego masy, który jest zlokalizowany w narożniku zasilacza anodowego.

Skąd w ogóle taki pomysł, żeby łączyć wejście z wyjściem? W wątku o lebenie wprawdzie też "konstruktorzy" próbowali lansować tezę, że masa to masa (a w przypadku klasy AB czy B i końcówki mocy to w ogóle masakra), bo na schemacie jest kreska... Może bez potencjometru na wejściu jakoś to grało, ale generalnie tak się raczej nie robi.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[przemak]

2 godziny temu, Ricambi napisał:

podepnę niebawem po kartę dźwiękową

To dopiero będzie z masami ?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Ricambi]

9 godzin temu, przemak napisał:

To dopiero będzie z masami ?

Nic nie będzie z masami, mam zewnętrzną EMU i tam można odciąć masy wejść w razie potrzeby.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Ricambi]

10 godzin temu, przemak napisał:

Skąd w ogóle taki pomysł, żeby łączyć wejście z wyjściem?

10 godzin temu, przemak napisał:



W moim tekście, który zacytowałeś nic na ten temat nie ma. Masa potencjomertru i ekrany przewodów sygnałowych wejściowych są podłączone do punktu masy wspólnej, nigdzie więcej, więc nie łączą.

Koncepcji połączeń było wiele i zawsze brumiło. Do sprawdzenia pozostał zasilacz anodowy i lampy ec88, ewentualnie problem z płytkami.

Zmontuje jeden kanał z zasilaczem Muzga, jak się nic nie zmieni to podmienię ecc88 na 6n1p, ostatecznie zbuduję na pająku. Jeszcze nigdy nie maiłem takich problemów z układem lampowym.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Tomek 1685]

To raczej nie problem PCB, bo też jeden z moich preampów mam na nich zrealizowany i problem nie występuje. Może masz tam jakiś błąd lub któryś element psoci.

Obstawiam, że podmiana zasilacza niczego nie zmieni.



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[przemak]

5 godzin temu, Ricambi napisał:

W moim tekście, który zacytowałeś nic na ten temat nie ma. Masa potencjomertru i ekrany przewodów sygnałowych wejściowych są podłączone do punktu masy wspólnej, nigdzie więcej, więc nie łączą.

Nie dość, że się łączą, to mają dużą część wspólną. Gdybyś miał wszystko poprowadzone do jednego punktu, to ewentualnie. Ale masz tak:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Ricambi]

Połowiczny sukces ?, po wywaleniu potencjometru i połączeniu mas wejść i wyjść RCA z płytkami przedwzmacniacza gra bez brumu, jednak przy braku sygnału audio i odkręceniu potencjometru głośności na max we wzmacniaczu mocy, w kolumnach słuchać szum. Nie próbowałem jeszcze zwierać wejść, liczę na spore lub całkowite ustąpienie szumu po ich zwarciu. Odkryłem dwa problemy, które wcześniej przeoczyłem. Jeden z kabli wejściowych, miał uszkodzoną żyłę wewnętrzną, przy wyginaniu przewodu sygnał raz był, a za chwilę ginął. W drugim kanele był podobny problem, jednak na górnym punkcie lutowniczym wejścia audio na płytce. Ostatecznie przylutowałem gorącą żyłę do rezystora siatkowego i wszystko działa.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Ricambi]

Bardzo dziwna sytuacja, testowałem dokładnie takie samo podłączenie jakiś czas temu i brumiło jak cholera ?. Jedyna różnica w stosunku do dzisiejszej próby, to lampy wejściowe 6fq7, poprzednio były ecc82. Taka zmiana wymaga przepięcia żarzenia. Sprawdzę jutro z ciekawości z ECC82. Druga różnica to niewielka zmiana w zasilaczu żarzenia, zmieniłem rezystor szeregowy 0,47 Om na 0,22 Om, ponieważ przy lampach 6fq7, które pobierają więcej prądu z żarzenia i napięciu zasilającym obniżonym trafkiem do 226V, zasilacz żarzenia pracował na granicy możliwości i maksymalne możliwe do ustawienia napięcie pod obciążeniem wynosiło 6,35V.

W moim zasilaczu żarzenia jest zastosowany bardzo ciekawy i tani regulator napięcia, to układ MIC29302WT. Kosztuje niecałe 10zł, ma wydajność do 3A i spadek napięcia tylko 370 mV.

Dziękuję wszystkim za chęć pomocy, a autora wątku przepraszam za zaśmiecanie. Pozwolę sobie jeszcze napisać co się stało po wymianie lamp na pierwotne i podłączeniu potencjometru.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[toptwenty]

12 godzin temu, Ricambi napisał:

maksymalne możliwe do ustawienia napięcie pod obciążeniem wynosiło 6,35V.

Nominalne jest 6,3V, więc co za problem?



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Ricambi]

19 minut temu, toptwenty napisał:

Nominalne jest 6,3V, więc co za problem?



Przy trochę niższym napięciu sieci byłby problem, a to się zdarza.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[toptwenty]

3 godziny temu, Ricambi napisał:

Przy trochę niższym napięciu sieci byłby problem, a to się zdarza.

Spokojnie wystarczy 6V.

Ale to się rzadko zdarza.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Lisor]

... zachęcony sukcesami Kolegów w temacie wzmacniacza PSE postanowiłem zbudować własną konstrukcję na bazie oryginalnych transformatorów Audio Note / Trans 150 / i ruskich pentod  mocy  GU15 oraz  pentody 12Ż1Ł jako sterującej.

Żeby było koszernie z pierwotnym projektem lampy mocy są połączone równolegle, ale w konfiguracji triody, a ich Ra pasuje do impedancji transformatora- ok. 5 K. Pentoda 12Ż1Ł po połączeniu w triodę wzmacnia ok. 16X i produkuje ponad 30 V sygnału sterującego, który wystarcza do wysterowania lamp mocy

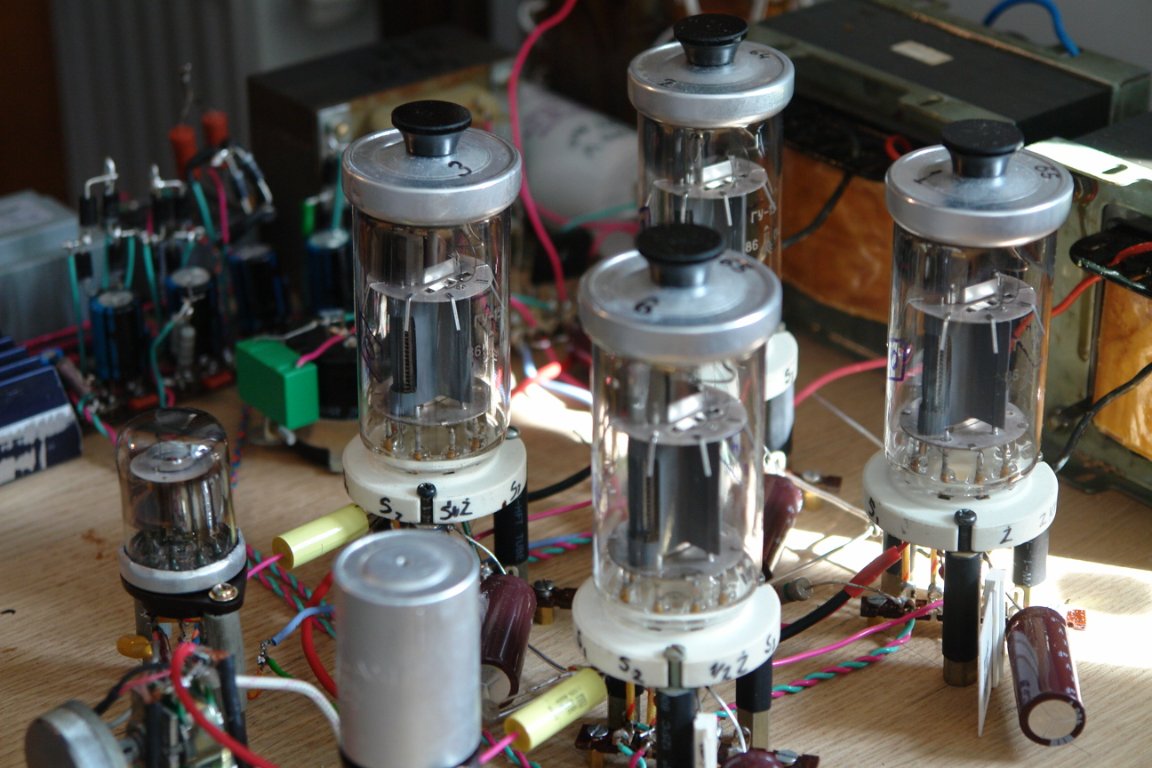

Po kilku dnia mozolnej pracy zlutowałem coś takiego - wzmacniacz ZŁOMAKU, 8-9 W mocy, gra czysto?



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 19 Marca 2021 przez Lisor

[McGyver]

W dniu 19.03.2021 o 13:59, Lisor napisał:

na bazie oryginalnych transformatorów Audio Note (...) zlutowałem coś takiego - wzmacniacz ZŁOMAKU

Szczytem bezczelności i tupetu jest nazwanie w ten sposób wzmacniacza opartego na trafach Audio Note  😜

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 30 Marca 2021 przez McGyver
typo

[Roman_66094]

45 minut temu, Lisor napisał:

Po kilku dnia mozolnej pracy zlutowałem coś takiego - wzmacniacz ZŁOMAKU, 8-9 W mocy, gra czysto?

Robiłeś może jakieś pomiary?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Tomek 1685]

51 minut temu, McGyver napisał:

Szczytem bezczelności i tupetu jest nazwanie w ten sposób wzmacniacza opartego na trafach Audio Note ?

Zgadzam się, to wyjątkowa podłość?, ale już DRUCIAKU.....

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 19 Marca 2021 przez Tomek 1685

[Lisor]

55 minut temu, McGyver napisał:

Szczytem bezczelności i tupetu jest nazwanie w ten sposób wzmacniacza opartego na trafach Audio Note ?

... jeśli chcesz to Ci JE odsprzedam  w dobrej cenie.  Za niewielkie pieniądze zbudujesz sobie coś godnego. Może nawet jakiś mały Haj-End, przecie takie trafa to musza być miodne, bo to AN w oryginale. Niestety znam lepsze wyroby...

Poza tym to zalecam Koledze więcej dystansu. Dla mnie to zabawa?.

4 minuty temu, Tomek 1685 napisał:

Zgadzam się, to wyjątkowa podłość?, ale już DRUCIAKU.....

...,, DRUCIAKU,, też będzie gitesowo?.

21 minut temu, Roman_66094 napisał:

Robiłeś może jakieś pomiary?

... nie robiłem z  lenistwa.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 19 Marca 2021 przez Lisor

[McGyver]

1 minutę temu, Lisor napisał:

Poza tym to zalecam koledze więcej dystansu.

A ja zalecam koledze mieć otwarte oczy. Może wtedy kolega zacznie zauważać emotikonki ?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Lisor]

2 minuty temu, McGyver napisał:

A ja zalecam koledze mieć otwarte oczy. Może wtedy kolega zacznie zauważać emotikonki ?

... ,żem jest ślepy, bo żem stary. Punkt dla Ciebie?.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[McGyver]

8 minut temu, Lisor napisał:

żem stary.

Toteż będąc siwobrodym zgryźliwym tetrykiem zaopatrzyłem się w okulary ?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Lisor]

26 minut temu, McGyver napisał:

Toteż będąc siwobrodym zgryźliwym tetrykiem zaopatrzyłem się w okulary ?

... to jest nas dwóch ? Tylko ?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[wiesiek9990]

Cześć

Mam 2 lampki ecc82/12au7 , które raczej nie pasują do projektu AN PSE.

Chciałbym na nich zrobić preamp-a do wzmaka tranzystorowego.

Zasilanie planuję dać +-50V . Czy moglibyście Panowie polecić jakiś schemacik ?

Z góry dzięki



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Ricambi]

2 godziny temu, Lisor napisał:

Po kilku dnia mozolnej pracy zlutowałem coś takiego - wzmacniacz ZŁOMAKU, 8-9 W mocy, gra czysto?

Fajne te "strzykawki" w stopniu mocy.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Tomek 1685]

15 minut temu, wiesiek9990 napisał:

Cześć

Mam 2 lampki ecc82/12au7 , które raczej nie pasują do projektu AN PSE.

Chciałbym na nich zrobić preamp-a do wzmaka tranzystorowego.

Zasilanie planuję dać +-50V . Czy moglibyście Panowie polecić jakiś schemacik ?

Z góry dzięki



Lampki do pre jak najbardziej OK, ale to planowane zasilanie mocno nie typowe.

Gdybyś zaplanował 250-300V anodowego to i schemacik by się znalazł.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[yacool1975]

... to jest nas dwóch ? Tylko ?

+1

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[McGyver]

2 godziny temu, Lisor napisał:

jest nas dwóch

1 godzinę temu, wiesiek9990 napisał:

Cześć

Mam 2 lampki ecc82/12au7 , które raczej nie pasują do projektu AN PSE.

Chciałbym na nich zrobić preamp-a do wzmaka tranzystorowego.

Zasilanie planuję dać +-50V . Czy moglibyście Panowie polecić jakiś schemacik ?

Z góry dzięki



Na 12AU7 to projekt CJ PV-12, ale zasilanie +/-50V to do 12AU7 nijak nie pasuje.



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[wiesiek9990]

Mam gotowe zasilanie z tranzystora , ale jak się nie nadaje to trudno.

znalazłem takie cudo, ale z kolei na 12V czyli też niedobrze .

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

A czy do zasilacza lampy konieczny jest dodatkowe trafo i specjalny zasilacz ?

Chodzi o to że w obudowie nie mam za duzo miejsca na dodatkowe elementy. lampy jeszcze wcisnę , gorzej bedzie z resztą czyli trafo i zasilacz.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Lisor]

1 godzinę temu, Ricambi napisał:

Fajne te "strzykawki" w stopniu mocy.

... fajne i jeszcze tanie.

GU-15 to pentoda bezpośrednio żarzona. Kosztuje kilkadziesiąt złotych, sterująca kilka. Za grosze można zrobić przyzwoity wzmacniacz, który nie musi się kłaniać typowym wzmacniaczom  na triodach mocy.                                    Lampa przypadkowo podpasowała do moich transformatorów... i wyszło ZŁOMAKU, bo w zasadzie wszystko jest z wykopalisk.

Podobnie ma się sprawa z ruską triodą 6S41, też za grosze, i zrobić coś na niej jeszcze łatwiej, bo katodę ma pośrednio żarzoną.

Z pojedynczej uzyskałem ok. 6 W mocy.





Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[McGyver]

3 godziny temu, wiesiek9990 napisał:

znalazłem takie cudo, ale z kolei na 12V czyli też niedobrze .

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

To nie cudo, to cudactwo. W sam raz żeby się zniechęcić do lamp.



3 godziny temu, wiesiek9990 napisał:

A czy do zasilacza lampy konieczny jest dodatkowe trafo i specjalny zasilacz ?

A czy do auta koniecznie trzeba benzyny nalać, czy można konia zaprząc? ?



3 godziny temu, wiesiek9990 napisał:

Chodzi o to że w obudowie nie mam za duzo miejsca na dodatkowe elementy. lampy jeszcze wcisnę , gorzej bedzie z resztą czyli trafo i zasilacz.

To nie wciskaj bo to nie ma sensu. Zrób osobne pre lampowe z prawdziwego zdarzenia.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[wiesiek9990]

Dzięki za info McGyver , odpuszczam preampa, biorę się za kompletowanie części do klona ( płytka już w drodze ).

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[McGyver]

3 minuty temu, wiesiek9990 napisał:

kompletowanie części do klona

Jeżeli masz obawy w stosunku do napięcia 320V to na tej samej PCB można wykonać również kilka innych aplikacji, między innymi na lampach ECC88 które zadowolą się dużo niższym napięciem zasilającym 180V. Trzeba będzie tyko pozmieniać wartości elementów i przepiąć żarzenie (w linkowanym wątku pokazałem jak to zrobić).
