Preampy lampowe DIY na bazie PCB Conrad-Johnson Pv12 (kilka wersji)

[slawek.xm]

1 minutę temu, 1Ender napisał:

Kondy zamówione.

to przynajmniej pochwal się jakie kupiles 🙂

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[1Ender]

Nichicon 100 uf i 4,7 muzga

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[yacool1975]

Odłączyłem zasilanie grzałki z wejściem spiętym do masy, bez zmian, dalej broomi. Kable mam ekranowane, ekran do masy.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Nie sledze dokladnie wątku i moze cos o tym było - ale czy masa plytki nie powinna miec połaczenia z obudową? Na focie nie zauwazyłem, albo nie wiem gdzie szukac

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[oleq]

Obudowę mam uziemioną, a płytka jest połączona z obudową w miejscach zaznaczonych na czerwono.



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[4blues]

oleq

1. może przenieś przewód od tej diody led w miejsce 1 lub 2

2. sprawdź lampy (zamień miejscami jak nie masz innych)

3. gniazda od xlr przenieś w lewo



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 23 Listopada 2021 przez 4blues
dopisek

[zelo7]

Zmień pozycję trafa zasilającego obróć o 90 stopni .Teraz masz sianie polem magnetycznym na trafa wyjściowe które nie są ekranowane magnetycznie.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[4blues]

Zelo ma racje.

Dodatkową korzyścią będą krótsze przewody zasilające płytkę przedwzmacniacza .

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[oleq]

Panowie, dziękuję za wszystkie dotychczasowe rady, w tej chwili jestem dość mocno zajęty i nie jestem w stanie wszystkiego sprawdzić może w weekend.

11 godzin temu, zelo7 napisał:

Zmień pozycję trafa zasilającego obróć o 90 stopni .Teraz masz sianie polem magnetycznym na trafa wyjściowe które nie są ekranowane magnetycznie.

Tak na szybko, zmiana pozycji transformatora nie wyeliminowało całkowicie problemu, ale jest bardzo duża poprawa. To może być dobry trop. Dzięki.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[przemak]

43 minuty temu, oleq napisał:

Panowie, dziękuję za wszystkie dotychczasowe rady, w tej chwili jestem dość mocno zajęty i nie jestem w stanie wszystkiego sprawdzić może w weekend.

Tak na szybko, zmiana pozycji transformatora nie wyeliminowało całkowicie problemu, ale jest bardzo duża poprawa. To może być dobry trop. Dzięki.

Tylko raczej chodzi o to, żeby rdzenie nie były równolegle, tylko pod kątem prostym, trzeba obrócić nie wokół pionowej osi tylko "w bok", jeden leży drugi stoi. Coś takiego (tu jest trafo zasilające i głośnikowe, ale wiadomo o co chodzi):

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Calyer]

Chciałbym zapytać o rezystor 50R , który na schemacie PV-12 [płytka musztardowa] zaznaczony jest jako R16.

On ma służyć jako obciążenie dla wyjścia wtórnika przy zwieraniu tego wyjścia do masy przy opóźnieniu załączania  wyjścia. Jak to właściwie z tym jest , czy on tam jest niezbędny , czy wyjścia wtórnika nie można bezpośrednio zwierać do masy?

A przy okazji ,  jak to samo ma się z wyjściem w układzie SRPP?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[artw]

22 godziny temu, oleq napisał:

Obudowę mam uziemioną, a płytka jest połączona z obudową w miejscach zaznaczonych na czerwono.



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

"odziem " obudowę

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[rysiu126]

2 godziny temu, oleq napisał:

Panowie, dziękuję za wszystkie dotychczasowe rady, w tej chwili jestem dość mocno zajęty i nie jestem w stanie wszystkiego sprawdzić może w weekend.

Tak na szybko, zmiana pozycji transformatora nie wyeliminowało całkowicie problemu, ale jest bardzo duża poprawa. To może być dobry trop. Dzięki.

Czy było sprawdzone podłączenie  bez traf na wyjściu? Prosto sprawdzić i wtedy będzie pewność gdzie problem i jak go ominąć czyli ekranowania...

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[1Ender]

Chcę zrobić pomiary. Mam przewód prądowy 3x1.5 mm2 ten dam na zasilanie trafa. Czy na podłączenie trafa do płytki, 280VAC i 13VAC wystarczy przewód o przekroju 0,75 mm2. Jak nie to będę musiał kombinować.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[BalROCK]

Godzinę temu, 1Ender napisał:

Czy na podłączenie trafa do płytki, 280VAC i 13VAC wystarczy przewód o przekroju 0,75 mm2.

gęstość prundu dla miedzi to około 3x10^6 A/m2, czyli ~3A/mm2. Sam sobie odpowiedz czy przy prądach na poziomie max kilkudziesięciu mA dla anody i kilkuset mA dla żaru możesz spodziewać się grzania przewodów jeśli zastosujesz 0,75mm2. Ważne, żeby to była miedź.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[1Ender]

Mam też 2,5 mm2 tylko, że jest bardzo sztywny. Przewód ekranowany.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Calyer]

W dniu 1.03.2021 o 15:26, McGyver napisał:

Opóźnienie załączenia wyjść

Mój post#760 najwidoczniej uszedł uwadze. Może McGyver mógłby się odnieść do mojego pytania.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[przemak]

W zasadzie ten opornik jest zbędny. Przed niczym nie zabezpiecza, niepotrzebnie zwiększa impedancję wyjściową, przed wzbudzeniem przy obciążeniu reaktancyjnym nie zabezpiecza, bo to nie wzmacniacz z ogromnym wzmocnieniem w otwartej pętli i dużym sprzężeniem zwrotnym... Zwierać wyjścia można bezkarnie, a jedyne co mi przychodzi do głowy to ewentualnie lepsze tłumienie przy zwarciu plus jakaś taka tradycyjna elegancja 😉

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Calyer]

Może ktoś zasugerował się wyjściem zrobionym na wzmacniaczu operacyjnym.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[slawek.xm]

23 godziny temu, Calyer napisał:

Mój post#760 najwidoczniej uszedł uwadze. Może McGyver mógłby się odnieść do mojego pytania.

ten rezystor jest po to by pojemnośc interkonektu nie powodowała zakłóceń

cytat

"Just don't forget to add serial 15-22R at the preamp's output, to isolate the cable's capacitance."

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[McGyver]

Wersja ECC88 ma oporność wyjściową około 90 omów. Przy tak niskiej oporności wyjściowej pojemność interkonektu ma pomijalne znaczenie, a te oporniki szeregowe przynoszą więcej szkody niż pożytku bo znacząco psują oporność wyjściową.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[methan]

3 godziny temu, McGyver napisał:

Wersja ECC88 ma oporność wyjściową około 90 omów. Przy tak niskiej oporności wyjściowej pojemność interkonektu ma pomijalne znaczenie, a te oporniki szeregowe przynoszą więcej szkody niż pożytku bo znacząco psują oporność wyjściową.

Co siedzi u Ciebie? Zalecasz wylutować i zwora czy jednak zmniejszyć rezystor na mniejszy?

Patrzę na Twoje zdjęcie post #32 i ciężko rozszyfrować co siedzi pod tymi Alexandrami.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Jak to u Was koledzy wygląda z tymi R16 R24?

Coś mi się wydaje że trzeba będzie samemu się przekonać 😄 na razie przymocuje audyny gdzieś z boku.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[BalROCK]

Jestem mile zaskoczony. 11 listopada zamówiłem płytkę pod przedmiotowy preampik

od

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )  i ze zdziwieniem odkryłem ja już dzisiaj pośród paczek w multiskrytce 🙂 A miała dojść na Mikołajki (i co ja teraz od Mikołaja dostanę 😢)?

Paczka dobrze zabezpieczona (płytka włożona pomiędzy dwie pianki) także mogę potwierdzić rzetelność tego sklepu.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[adalbert]

Ja zakupiłem 10 Listopada i jeszcze nie mam informacji, a też chcę potwierdzić rzetelność tego sklepu.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[przemak]

6 godzin temu, slawek.xm napisał:

ten rezystor jest po to by pojemnośc interkonektu nie powodowała zakłóceń

cytat

"Just don't forget to add serial 15-22R at the preamp's output, to isolate the cable's capacitance."

Zakłóceń? Nie wiem, skąd ten cytat, ale czy to na pewno o lampowych stopniach wyjściowych? Co ma ta pojemność zaszkodzić przy mikrym wzmocnieniu w otwartej pętli nawet w ogólności, pomijając, że to wtórnik katodowy?

6 godzin temu, McGyver napisał:

Wersja ECC88 ma oporność wyjściową około 90 omów. Przy tak niskiej oporności wyjściowej pojemność interkonektu ma pomijalne znaczenie, a te oporniki szeregowe przynoszą więcej szkody niż pożytku bo znacząco psują oporność wyjściową.

W układach z dużym sprzężeniem zwrotnym i dużym wzmocnieniu przesunięcia fazy na wyjściu spowodowane obciążeniem reaktancyjnym mogą powodować wzbudzenia, stąd te oporniki na wyjściach czy obwody Zobla. Ale tu są niepotrzebne.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[slawek.xm]

pytanie dotyczyło rezystora , który jest na schemacie

odpowiedź moja jest jasna innej funkcji ten rezystor nie pelni

to czy jest niezbędny to drugorzędna sprawa i zależy od wielu czynników



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[przemak]

6 godzin temu, slawek.xm napisał:

odpowiedź moja jest jasna

Nie, odpowiedź nie jest jasna, bo nie podałeś źródła cytatu, co uniemożliwia polemikę.

6 godzin temu, slawek.xm napisał:

innej funkcji ten rezystor nie pelni

Tej też nie pełni, także spoko 😉

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[ganjor86]

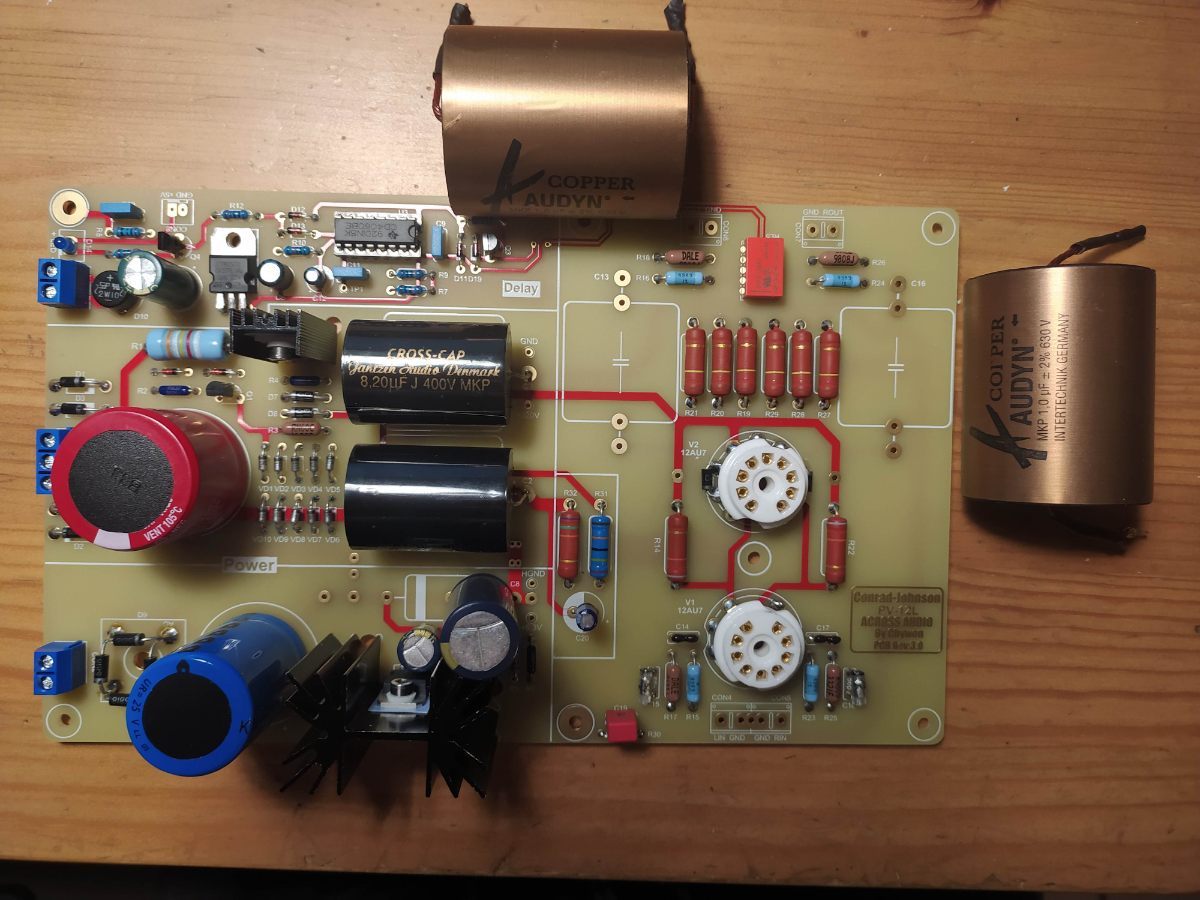

Ruszyłem z budową.
Mam jeszcze sporo elementów głównie kondensatory ale są za duże i mogłyby przeszkadzać w dalszej budowie.

Wysłane z mojego MI PAD 4 przy użyciu Tapatalka

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Robsonik]

1 godzinę temu, ganjor86 napisał:

Ruszyłem z budową.

Gdybym mógł coś doradzić to popraw jakość lutowania przy gnieździe lampy V2 ( drugie zdjęcie)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[ganjor86]

Jeśli chodzi o te piny które nie wyglądają na przylutowane to one są nie przylutowane bo tam mają być jeszcze diody których nie mam jeszcze.

Wysłane z mojego MI PAD 4 przy użyciu Tapatalka

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Robsonik]

Bardziej chodzi mi o istniejące luty  - na zdjęciu wyglądają matowo ale to może tylko przekłamanie odbicia światła. Trzymam kciuki za projekt. Powodzenia.
